稀土原子“点石成晶”，二维半导体单晶规模化制备获突破

2025年10月23日，南京大学/苏州实验室王欣然教授、李涛涛副教授团队与合作者通过稀土原子对蓝宝石衬底表面修饰，在国际上率先突破6英寸二维过渡金属硫族化合物半导体单晶量产化制备技术。

相关成果以“Robust epitaxy of single-crystal transition-metal dichalcogenides on lanthanum-passivated sapphire”为题，发表于Science期刊。论文第一作者为南京大学-苏州实验室联合培养博士研究生邹茜璐、苏州实验室博士研究生赵圆圆和南京大学博士后范东旭。通讯作者为李涛涛副教授、丁峰研究员和王欣然教授。

二维半导体具有原子级厚度，能有效降低晶体管功耗，实现三维异质异构集成，是延续集成电路摩尔定律的首选材料。大尺寸单晶晶圆是集成电路规模化制造的基石，2021年，王欣然教授团队通过蓝宝石衬底斜切设计，首次报道了2英寸二维半导体单晶生长，证明了大尺寸单晶的可能性。

然而，二维半导体长期难以走出实验室。实验室级别的化学气相沉积（CVD）技术在晶圆尺寸、重复性和均一性等方面难以满足产业需求，而金属有机化学气相沉积（MOCVD）技术虽然具备均匀性和规模化优势，但只能生产多晶材料，无法满足高端元器件需求。形象地说，单晶就像高速公路，电子在上面可以快速通行；多晶不仅是小路，而且有很多红绿灯，电子没走几步就得减速、拐弯甚至堵车，器件性能自然欠佳。

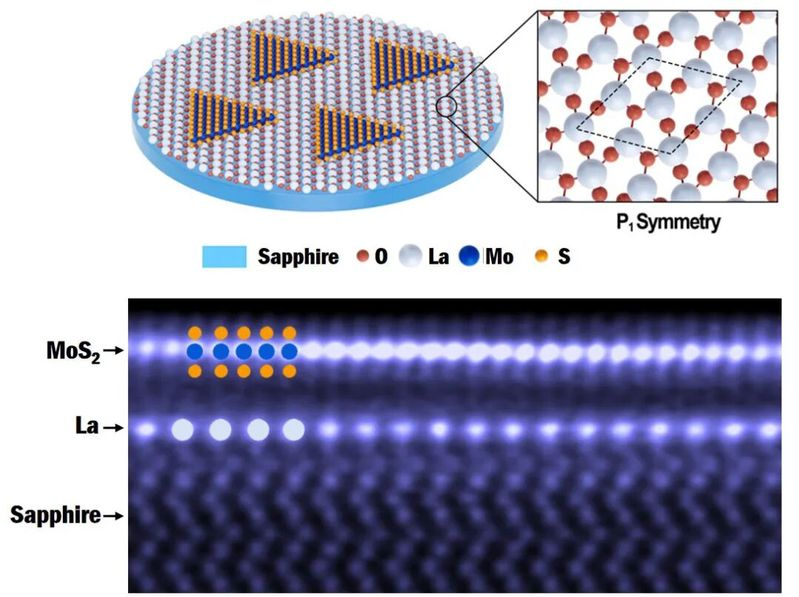

图1 镧修饰的蓝宝石衬底上实现二维半导体单晶外延

蓝宝石是理想的产业化外延衬底，但由于高对称性，二维半导体存在多个等价方向，拼接时容易产生多晶。该研究的革命性突破在于团队开发的稀土原子表面修饰技术——在蓝宝石表面构建镧单原子层。虽然只有一个原子层的厚度，但是却打破蓝宝石表面固有的对称性，让二维半导体成核锁定在同一个方向上，确保了晶畴的单向排列进而长成单晶。该技术解决了长久以来二维半导体制备存在的重复性、稳定性以及工艺窗口狭窄等局限，适用于多种材料和多种工艺条件。正是这一创新，将普通的蓝宝石衬底“点石成晶”，从根本上解决了二维半导体单晶规模化制备的难题。

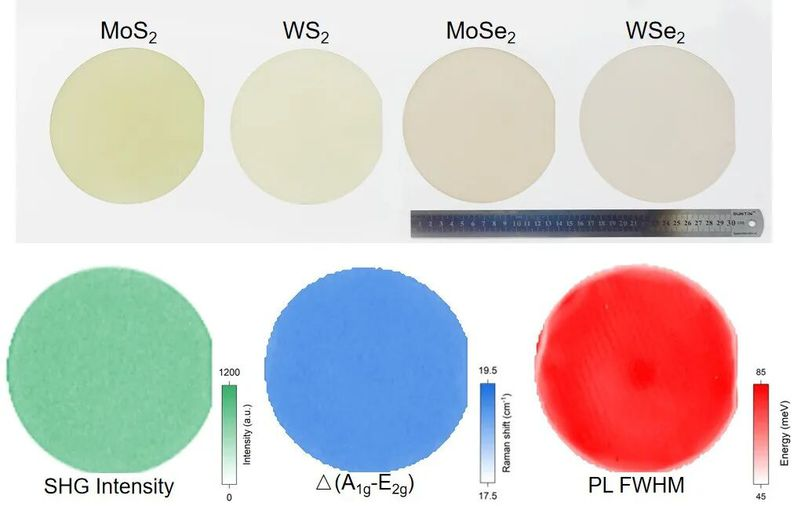

图2 6英寸二维半导体单晶晶圆系列

基于量产化的MOCVD技术和镧表面修饰的蓝宝石衬底，团队一举实现了6英寸二硫化钼（MoS₂）、二硫化钨（WS₂）、二硒化钨（WSe₂）和二硒化钼（MoSe₂）等二维半导体单晶的普适制备。多种光谱和电学表征技术证实了优异的材料质量和均一性，MoS₂和WSe₂的平均迁移率分别高达110cm²·V^-1·s^-1和131cm²·V^-1·s^-1，单晶尺寸、器件性能同步刷新记录，实现大尺寸与高质量兼得。

该工作实现了二维半导体单晶从实验室技术到量产化技术、从单一材料到多种材料普适性制备的跨越，标志着二维半导体产业化迈出关键一步，为集成电路、显示、传感等领域的规模化应用奠定了材料基础。

韩国科学技术院的Kibum Kang教授评论该研究成果，“解决了二维半导体应用于产业最关键的问题”。
