给MCU塞进256MB大内存，Synaptics打破边缘AI瓶颈

近日，Synaptics在加州圣何塞的Tech Day 2026活动上，正式发布了Astra SR200系列芯片，并将其定义为“xMCU”（扩展型微控制器）。该系列包含三款引脚兼容的芯片：SR210提供200 GOPS算力，主打常开语音与传感；SR230提升至300 GOPS，增加了视觉与显示能力；旗舰款SR250则达到400 GOPS，配备双视觉与双显示路径。

Synaptics高管Vikram Gupta表示，SR200的设计初衷，是将应用处理器的内存与算力特性，带入传统MCU的低功耗领域。

传统MCU遭遇内存瓶颈，中间地带的边缘设备急需新解法

在嵌入式系统中，传统MCU的主频通常在几十到几百MHz，片上内存（SRAM）容量大多在KB到MB级别。这种配置足够应付简单的控制和传感信号采集，但当边缘设备开始处理视觉、语音等多模态AI任务时，算力往往不是最先耗尽的，内存容量和带宽才是最核心的制约因素。多模态模型需要同时加载视觉网络、语音模型和传感器融合逻辑，模型权重和中间数据的迅速膨胀，会轻易超出MCU有限的片上内存。

当内存不够用时，硬件工程师通常只有两条路：要么在板子上外挂DRAM，要么直接换成运行Linux系统的应用处理器（MPU）。外挂DRAM不仅增加成本，还会扩大PCB面积和功耗；而换用MPU，功耗会直接跨上一个台阶，电池供电难以支撑。

Synaptics在评估市场后发现，大量新兴的边缘AI设备（如AI穿戴设备、电池供电的传感终端、工业视觉相机）正好处在中间地带：它们极度渴望比MCU大得多的内存和AI算力，但又承受不起MPU的成本和发热。

集成最高256MB DRAM，把“内存墙”压缩进封装内部

为了填补这一市场空白，SR200系列在内存架构上做出了针对性重构，这也是该系列最核心的差异化所在。

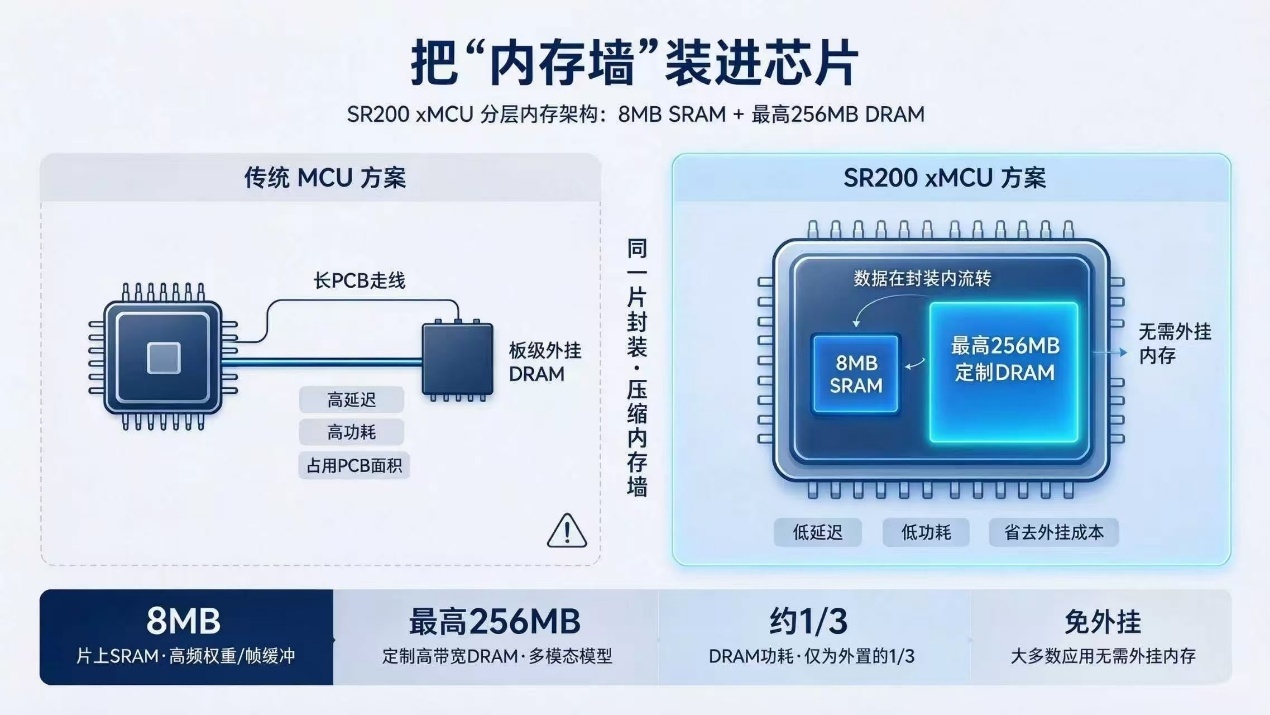

SR200采用了分层内存设计：芯片内保留了最高8MB的SRAM，专门用于存放高频访问的模型权重和帧缓冲；同时，直接集成了最高256MB的定制高带宽DRAM，专门承载庞大的多模态模型数据。Synaptics宣称，这套定制DRAM子系统在运行负载时的功耗，仅为典型外置系统DRAM的三分之一，且在大多数应用中无需再外挂内存芯片。

这种设计的直接好处，是把原本发生在电路板上的“内存墙”问题，转移到了芯片封装内部。以前，主控与DRAM之间的数据搬运要跑过长长的PCB走线，产生了显著的延迟与功耗。现在，数据在芯片内部流转，搬运距离被极度压缩。对于必须用电池供电的边缘设备来说，这意味着系统不需要大幅增加功耗，就能支撑更大规模的本地AI模型运行，这恰好解决了“既要大内存又怕高功耗”的痛点。

在能效表现上，Google Research副总裁Avinatan Hassidim在此前的预览活动上透露，新一代Coral NPU相比上一代能耗降低40%。作为参照，意法半导体STM32N6的官方能效标称为3 TOPS/W。SR200虽然绝对算力低于STM32N6，但主打的是超低功耗端侧推理，在“每毫瓦能跑多少推理”的低功耗维度上，给出了一个更具竞争力的指标。

拥抱开源生态，算力底层引入Google Coral NPU

除了内存架构的突破，SR200在计算核心和软件生态上也做出了差异化选择。

在计算核心上，SR200搭载的Torq AI引擎集成了来自Google Research的第二代Coral NPU。该架构基于RISC-V开源指令集，并增加了SIMD向量处理能力以拉升能效。Synaptics是Google Coral NPU IP的首个商业客户，此前已在SL系列上完成了第一代架构的磨合。

对于开发者而言，这套方案最具吸引力的是其软件生态。配套的MLIR/IREE开源编译器支持行业标准框架，直接替代了传统芯片厂商封闭的专有工具链。在边缘AI开发中，最大的痛点在于受限于厂商封闭的底层代码；Coral NPU的开源属性，为OEM厂商提供了一条更自由的软件迁移路径。此外，SR200系列的三款芯片不仅引脚兼容，还共享同一套SDK，开发者从入门款SR210向旗舰款SR250升级时，硬件架构和软件投入都可以直接复用。这一生态策略，进一步降低了边缘AI设备的开发门槛。

xMCU并非无人区，差异化取决于客户是否买单

从市场竞争的维度来看，在边缘AI微控制器赛道上，SR200并非抢先起跑。意法半导体的STM32N6此前已经推出了最高600 GOPS的NPU算力，瑞萨也在2025年发布了最高256 GOPS的RA8P1方案。如果只对比算力数字，SR200的400 GOPS并不具备压倒性优势。

但SR200的竞争逻辑，不在算力参数的堆叠上。ST和瑞萨的AI MCU并非没有外部扩展能力，例如瑞萨的RA8P1就提供了兼容xSPI的Octal SPI和SDRAM接口，允许外挂存储芯片。但外挂意味着更大的PCB面积、额外的功耗开销以及更复杂的系统级设计。SR200的差异化并不在于“对手完全做不到”，而在于它把最高256MB的高带宽DRAM直接做进了芯片封装内部。这种单芯片方案，在保持MCU级功耗的同时，提供了接近MPU级的内存容量，精准切入了两者之间的空白地带。

Synaptics力推的“xMCU”品类能否真正立住，不仅取决于发布参数，更要看接下来几个季度里，那些研发可穿戴设备、工业视觉和电池供电终端的硬件团队，是否愿意为这颗“自带大内存的MCU”买单。
