半导体测试升级！可扩展开关架构应对高通道瓶颈

伴随半导体技术飞速迭代，自动化测试系统面临的要求持续攀升。引脚数量变多、功耗需求上涨、接口速率提升，同时对测试吞吐量的期待也越来越高，促使工程师重新思考半导体测试系统架构设计，开关架构部分尤为关键。

开关硬件往往处于测试平台的核心位置，连接测试仪器与被测器件（DUT），并在整套系统中完成信号路由。当通道数量达到数千路级别，开关架构会对测量精度、同步性能、测试吞吐量、可维护性，甚至机房空间利用率等关键指标产生指数级影响。

传统固定配置方案，很难随通道数量增加、测试复杂度提升实现高效扩容。与之相比，模块化开关架构可以跟随测试需求同步扩展，同时保障信号完整性、简化后期维护，更适合高通道数测试系统。

不过，为高通道数半导体测试系统设计可扩展开关架构，工程师需要平衡多项相互关联的难题：信号完整性、测试吞吐量、同步机制、自动化复杂度。本文探讨如何通过开关器件选型、系统拓扑、模块化架构来应对上述挑战，同时提升系统长期可扩展性与可维护性。

半导体测试需求如何决定开关架构

半导体测试系统需要把测量仪器连接到被测器件数量庞大且不断增长的引脚上。受空间、时间与成本约束，无法为每一个引脚单独配置一台仪器。因此开关系统需要在测试流程中动态把仪器切换到对应测试点位。随着被测器件复杂度提升，信号路由的难度也大幅增加。

与此同时，AI加速器、汽车电子、功率半导体等诸多半导体应用的功耗需求持续走高。这对开关系统提出额外要求，大功率开关通路需要更大隔离间距与隔离性能。

测试类型同样会影响开关架构选型。晶圆级测试、封装测试、成品量产测试，依据信号幅值、测量灵敏度、吞吐量目标，对开关系统有着各不相同的要求。

因此，工程师设计可扩展半导体测试系统时，在设计早期就要思考以下架构问题：系统需要处理什么等级的信号？需要完成哪些类型的测量？需要测试的引脚数量是多少？需要、或者可以实现多大程度的并行测试？需要达成怎样的吞吐量指标？以上问题的答案，会同时决定开关拓扑结构与开关器件技术路线。

合理选择开关技术

没有哪一种开关技术可以适配全部半导体测试场景。工程师需要结合被测器件与测试环境，权衡开关速度、信号完整性、继电器寿命、功率承载能力、插入损耗、漏电流等多项指标。

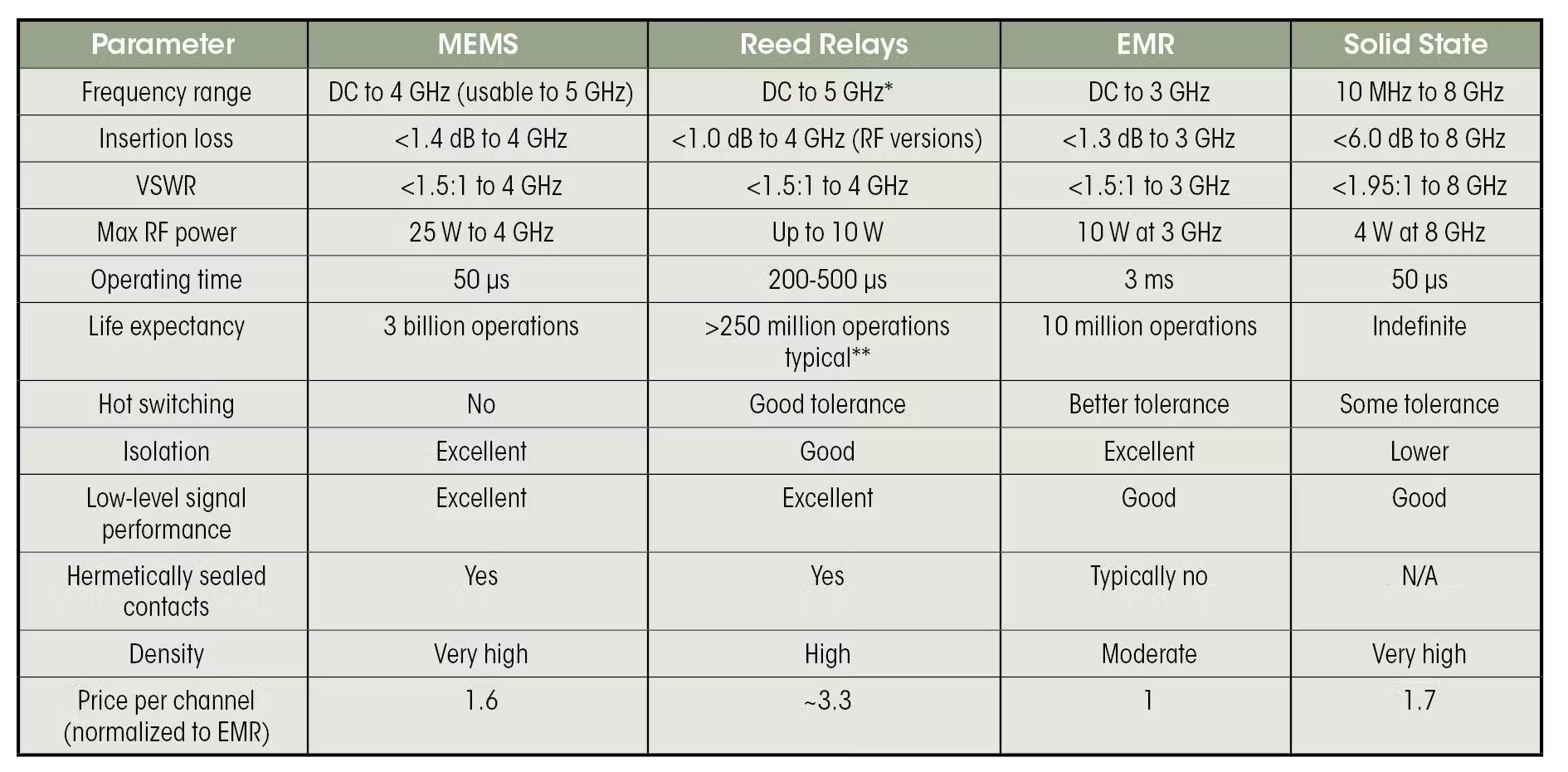

实际平台很少只采用单一开关技术，一般会依据信号幅值、开关速度、预期寿命、功耗要求挑选器件。下面介绍半导体测试四类主流开关技术。

干簧继电器（Reed Relays）

干簧继电器广泛用于半导体测试，优势是动作速度快、漏电流低、小信号性能优异，非常适合小信号下的精密测量。但并不适合高电压、大电流的大功率半导体测试场景。

电磁继电器与固态开关

电磁继电器（EMR）与固态开关更适合大功率场景，但二者各有取舍。电磁继电器可以承受更高电压电流，但机械触点会发生磨损，开关速度相对更慢。

固态开关开关速度极快、可靠性高，但针对微弱小信号测量，漏电流会成为突出问题。

MEMS微机电开关

MEMS微机电开关越来越多地应用于半导体测试。它兼具开关速度快、插入损耗低、工作寿命长的特点。

部分场景下，MEMS可以把开关时间从毫秒级降低至微秒级，循环寿命从百万次提升至数十亿次。但该方案并不适合大功率场景；如果项目重点控制开关成本与系统复杂度，MEMS也并非优选。

总而言之，最优开关技术高度取决于实际应用场景。面向小信号参数测试优化的开关架构，和面向车规半导体大功率验证的开关架构会有很大差异。

高通道数开关系统的核心设计难点

选对开关拓扑与器件，只是可扩展半导体测试系统设计的一部分。通道数量提升后，工程师还要处理一系列相互关联的架构难题：开关矩阵规模扩大、密度提升，如何维持信号完整性；在不引发同步问题的前提下提升测试吞吐量；在高度自动化测试环境下管控路由与集成复杂度。

解决以上问题，需要综合考量开关拓扑、系统架构、同步策略、软件集成。

难点一：高通道条件下保障信号完整性

开关矩阵规模更大、排布更密，维持信号完整性难度随之上升。寄生电容是一大痛点。通道越多，开关系统整体寄生电容越高，会恶化测量稳定时间，拖慢整体测试速度。

大型开关矩阵还会带来漏电流、插入损耗、串扰、电磁干扰。在微弱模拟信号测量、高精度参数测试时，这些负面影响尤为突出。

为缓解这类问题，工程师一般不做单一大矩阵，而是把大型开关系统拆分为多个小型模块化单元。拆分可以降低电容、提升隔离能力，也便于故障排查。

物理布局同样深刻影响信号完整性。继电器密度提升，若缺少屏蔽隔离，相邻继电器之间的磁耦合会干扰性能。紧凑的整机布局，也会加剧信号通路之间的非预期耦合。

线缆与互连方案同样需要仔细设计。即便开关硬件本身性能优秀，如果整个测试系统信号走线处理不当，依旧无法保障整机性能。工程师必须重视线缆布线、接地、屏蔽，区分敏感信号通路与大功率信号通路。

难点二：提升吞吐量，同时保证同步可靠

信号完整性是基础，同时开关架构也要满足现代半导体量产环境的吞吐量需求。测试数千个引脚时，如果架构没有针对并行工作优化，仅仅开关动作本身就会占用大量测试时长。

拓扑选择至关重要。多总线矩阵架构支持并行测量，不再顺序执行测试，可以显著提升高通道系统吞吐量。但并行度提高，同步逻辑也会变得更加复杂。测量仪器与开关硬件必须紧密协同，不能在继电器还在切换状态时采集数据。

很多系统采用触发握手实现仪器与开关的交互。例如源测量单元（SMU）向开关系统下发触发信号，等待开关完成切换并稳定之后，再启动测量流程。同步机制不完善，会得到无效、不一致的测量数据。

部分开关平台的软件驱动内置继电器稳定等待管理功能，能够降低大型自动化测试环境的同步开发难度。

难点三：管控路由与集成复杂度

开关架构规模扩大，大型自动化测试系统的集成、布线、软件复杂度随之上升。开关系统处于测试架构中间位置，集成工作需要提前规划。半导体测试系统往往会组合多种设备：

• PXI仪器

• LXI机架式硬件

• PLC可编程逻辑控制器

• 嵌入式控制器

• DAQ数据采集系统

• 定制软件环境

对于高通道系统，线缆管理这类看似简单的工作，都会成为系统级难题。工程师需要规划仪器、开关硬件、被测器件接口之间的互连走线，减少干扰，同时兼顾可维护性与可扩展性。

面对复杂布线需求，很多工程师使用软件信号通路管理工具，屏蔽底层继电器操作细节。工程师只需要定义信号起止点位，软件自动生成路由配置。该方式降低软件开发难度、缩短开发周期，减少人为失误。

自动化诊断功能在高通道测试系统中也愈发重要。继电器自检、系统级诊断，可以快速定位故障，减少停机时间。

软件兼容性同样不可忽视。开关平台需要适配测试基础设施已使用的操作系统、驱动、控制环境。高度自动化场景下，微小的兼容性、同步问题，就会造成部署延期，增加故障排查成本。

模块化架构带来的灵活性

过去很多半导体测试系统采用固定机架堆叠方案，部署完成之后改动空间很小。系统扩容往往需要大规模重新设计，甚至整套开关硬件直接替换。

与之不同，模块化开关架构可以跟随需求逐步扩容，不用频繁大规模重构。在以下半导体场景中，这种可扩展性价值很高：产能逐步爬坡、被测器件版本迭代频繁、后期需要新增测量项目。

除可扩展性之外，模块化开关架构还可以带来这些收益：

1. 可维护性与开机率：硬件模块化，故障板卡 / 组件可快速更换，不用整机长时间停机。

2. 复用能力：新增功能时，原有开关模块、软件环境、仪器设备可以继续复用。

3. 选型自由度：对比封闭专有系统，工程师对架构拥有更高控制权，可以多厂商设备混合集成，不被单一供应商绑定。

4. 长期资产价值：半导体项目迭代，开关组件和仪器可以跨项目、跨产线复用，不用整套测试平台直接报废，降低长期硬件投入。

半导体测试需求持续变化，模块化开关架构，为工程师平衡可扩展性、可维护性、长期灵活性提供更好的底层基础。

打造适配半导体复杂度演进的可扩展开关架构

半导体器件复杂度持续提升，设计可扩展开关架构，需要同时处理多个相互耦合的系统级难题。开发现代高通道半导体测试系统，要保证开关架构守住信号完整性、满足吞吐量、实现可靠同步，并且跟随测试需求迭代持续扩容。

因此模块化开关架构正在成为半导体测试系统的必备组成。采用模块化思路，系统可以分步扩容、新增测量能力、简化维护，适应不断变化的测试需求，而不用对底层架构推倒重来。
