你对新型存储了解多少？

2026年，全球存储行业正处在十五年一遇的超级景气周期，AI算力爆发带动全赛道供需紧缺，但市场热度集中于HBM、高端DDR5、企业级SSD等迭代产品，依靠工艺微缩、三维堆叠、带宽扩容实现性能升级，但这类优化均属于传统存储体系内的存量改良，只是对现有架构的修修补补，无法突破材料物理极限。

随着AI推理、高频缓存、海量实时数据处理场景落地，传统存储架构的底层缺陷持续放大，行业增长瓶颈肉眼可见。行业转型关键期，以MRAM、PCRAM、ReRAM、FRAM为代表的新型非易失存储，依托磁矩、相变、阻变、铁电极化的全新物理机理重构数据存储逻辑，从根源破解算力损耗与延迟难题，成为适配下一代AI算力、重构新型算力架构的核心底层支撑，也推动存储产业正式从“架构内卷迭代”迈入“底层介质革命”的全新周期。

这场产业层面的介质革命，核心动因源于当下高端算力场景对传统存储体系的彻底倒逼。

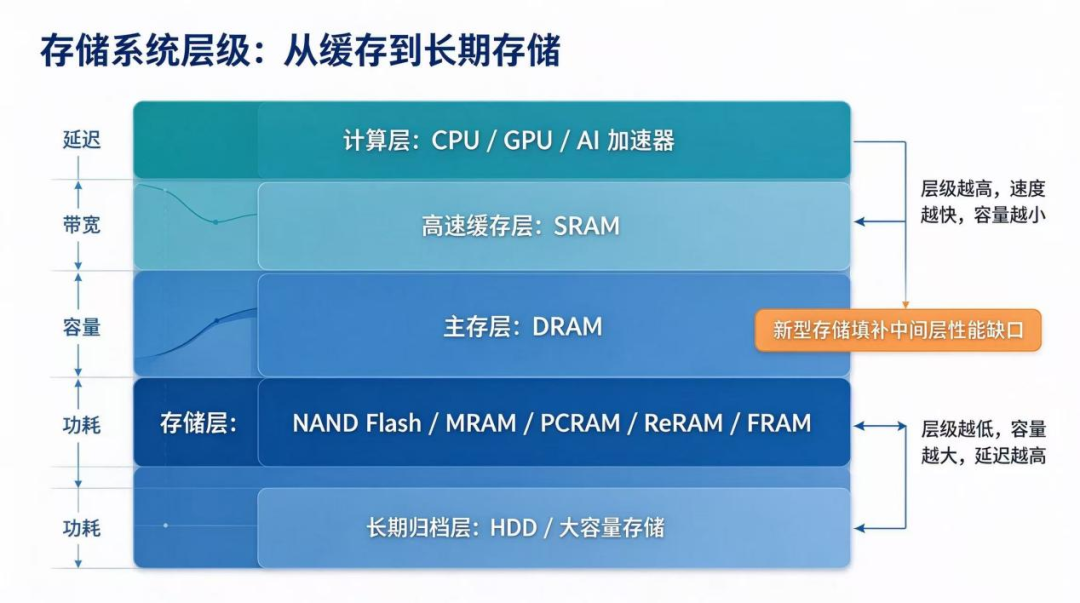

如今AI大模型实时推理、边缘高频运算、车载高可靠工况、物联网超低功耗组网等新兴应用全面落地，市场对存储的要求，早已从过去的“大容量、低成本”，转向低延迟、高稳定、低功耗、高耐久的综合性能。传统存储沿用“SRAM高速缓存—DRAM主存—Flash闪存—HDD硬盘”的四级分层架构，层级分明却存在天然的性能断层，行业称之为制约算力释放的“存储墙”。

SRAM依托晶体管触发器锁存数据，无需刷新、读写速度达到亚纳秒级，是目前速度最快的通用存储，主要作为CPU、AI加速器片上L1、L2、L3高速缓存使用，但单元结构复杂、芯片占用面积大、集成密度极低、成本高昂，仅适用于小容量高速缓存场景。DRAM依靠电容充放电存储数据，结构简单、集成度更高、成本远低于SRAM，是主流系统主存，但需要持续通电刷新维持数据，读写速度、响应延迟均弱于SRAM。闪存分为NOR Flash与NAND Flash两类，NOR读取速度快，适合存放设备固件与程序代码，NAND存储密度高、性价比优异，是民用SSD、移动存储的核心介质，二者均为非易失存储，可长期保存数据，但普遍存在块擦写机制带来的读写延迟高、擦写寿命有限、高负载工况功耗攀升等固有缺陷。传统机械硬盘凭借超大容量、极低的单位存储成本占据冷数据归档市场，但读写速率与响应延时较差，无法适配高频、高速的算力运算场景。

这种架构割裂带来的“存储墙”效应，在AI高密度算力场景中被无限放大，带宽不足、读写延迟高、无效功耗大等问题，持续拖累整体算力释放，成为行业亟待破除的技术桎梏。在此背景下，跳出传统架构改良思路、依托全新材料与物理机理的新型非易失存储技术顺势崛起。

行业定义层面需要严格区分：HBM、HBF等热门技术仅为先进封装优化方案，本质依旧基于传统DRAM、NAND介质迭代，不属于革新性存储介质；真正的新一代新型存储，特指依托磁矩变化、相变效应、阻态切换、铁电极化原理工作的四大核心介质：MRAM、PCRAM、ReRAM、FRAM。

Mordor Intelligence的数据显示，2025年全球新型非易失存储市场规模已突破70亿美元，预计2031年将达到188亿美元，2026至2031年复合增速高达17.72%，增速远超传统闪存与内存市场。

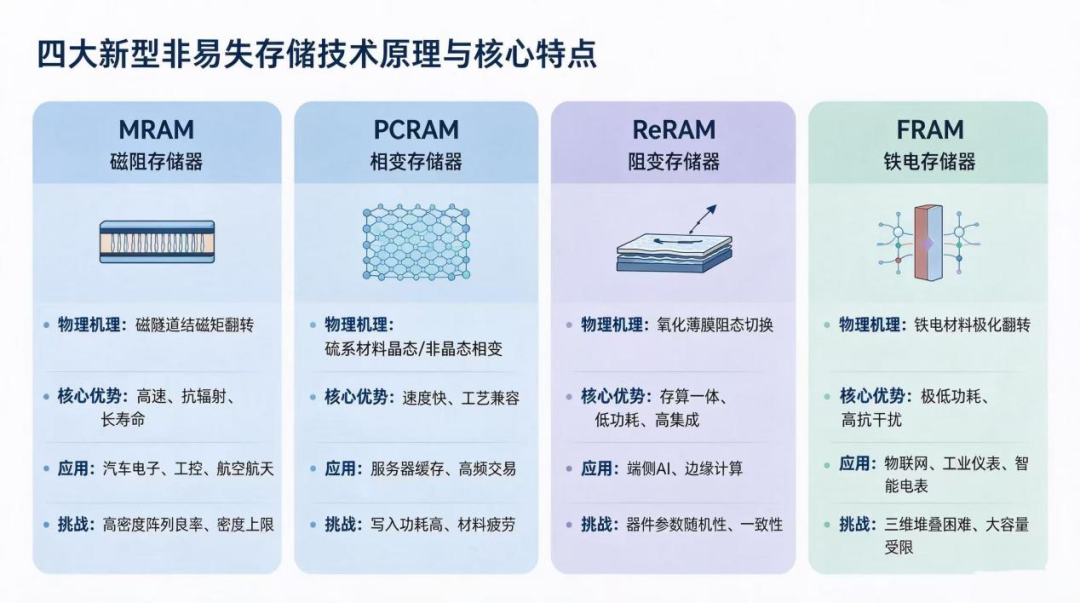

目前，四大主流新型存储技术各司其职、差异化互补，全球头部半导体企业均已深度布局，产业化进程稳步推进。

MRAM（磁阻存储器）主打超高可靠性、超长寿命、宽温域工作特性，是工业控制、汽车电子、航空航天严苛场景的最优替代方案。该技术依托电子自旋磁矩与磁隧道结的磁矩变化实现数据读写，断电后磁态稳定留存，兼具接近SRAM的极致读写速度、闪存的长效存储特性，同时具备耐高温、抗辐射、近乎无限擦写寿命、超低运行功耗的核心优势。全球布局企业阵容完善，其中Everspin是行业标杆厂商，实现Toggle-MRAM、STT-MRAM规模化量产，深耕汽车、工控与航空航天市场；台积电重点研发22nm、16nm嵌入式eMRAM工艺，三星布局先进制程芯片内嵌MRAM技术，持续推进工艺迭代；NXP、瑞萨电子联合代工厂将eMRAM集成于车规微控制器，适配车载OTA快速刷写场景；IBM、高通、格芯则深耕磁隧道结材料与阵列架构研发。Yole的数据显示，MRAM是四类新型存储中商业化进度最快的技术路线，嵌入式MRAM已逐步批量导入MCU、传感器芯片市场。目前基于三星8nm eMRAM工艺的边缘AI SoC已经完成流片验证。

PCRAM（相变存储器）的技术成熟度高、工艺兼容性强，依靠硫系化合物材料的晶态与非晶态可逆相变，形成高低电阻差异记录数据，读写速度远超NAND Flash，器件一致性优异、单元结构简单，可实现高密度三维集成，能够填补DRAM与NAND闪存之间的性能鸿沟，适配服务器高速持久缓存、高频交易、实时计算等高端场景。全球头部企业持续攻坚，三星早年曾实现消费级PCRAM小规模商用量产，深耕相变材料改良、多阶存储单元与三维堆叠技术；IBM深耕PCRAM基础研究，掌握大量核心专利，重点攻关多态存储与AI存算一体应用；台积电专注嵌入式PCRAM工艺研发，适配近内存计算场景；美光、意法半导体、瑞萨电子持续迭代车规级PCRAM，适配车载高温复杂工况。

ReRAM（阻变存储器）是端侧AI存算一体的核心载体，算力优化优势突出。其通过氧化物薄膜的电压可控高低阻态变化存储数据，结构极简、集成度极高、读写速度快、功耗极低，最核心的创新是天然适配存算一体架构，无需像传统架构那样频繁进行数据搬运，可在交叉阵列架构下实现模拟域矩阵乘运算，降低算力损耗、提升运算效率。产业布局层面，Crossbar是全球ReRAM头部IP厂商，主打交叉点阵列与3D堆叠ReRAM技术，对外提供成熟IP授权；Weebit Nano深耕嵌入式ReRAM，已与德州仪器达成IP授权合作，技术转移推进中，目标适配通用MCU场景；台积电、联电搭建专属工艺平台，支持嵌入式ReRAM流片量产。Dataintelo的数据显示，2025年ReRAM在新型非易失存储赛道的技术市场占比达31.2%，是存算一体领域关注度最高、落地最快的介质，可广泛适配智能穿戴、自动驾驶终端、边缘计算、AI传感器等设备。

FRAM（铁电存储器）主打超低功耗、高抗干扰特性，适配低功耗物联网与精密工业场景。该技术利用铁电材料的极化翻转效应存储数据，读写速度远超传统Flash，功耗仅为传统存储的几十分之一，擦写寿命优异，无需复杂的擦除校验流程，稳定性极强。全球核心厂商技术成熟、产品线完善，RAMXEED（原富士通半导体）作为最早实现大规模商用FRAM的厂商，是全球最大供应商，量产产品全面覆盖工业仪表、智能电表、汽车电子领域；英飞凌收购Cypress后，拥有了工业级FRAM产品线，但在9月16日，华邦电子宣布签署协议，拟以11.2亿美元收购英飞凌旗下NOR闪存与FRAM业务100%股权，预计2027年下半年完成交割；德州仪器在MSP430系列MCU中内置FRAM，主打超低功耗便携设备；罗姆专注车规级FRAM研发，适配车载传感器、电池管理系统等场景，三星则重点研发3D堆叠FeRAM，瞄准AI缓存高端市场

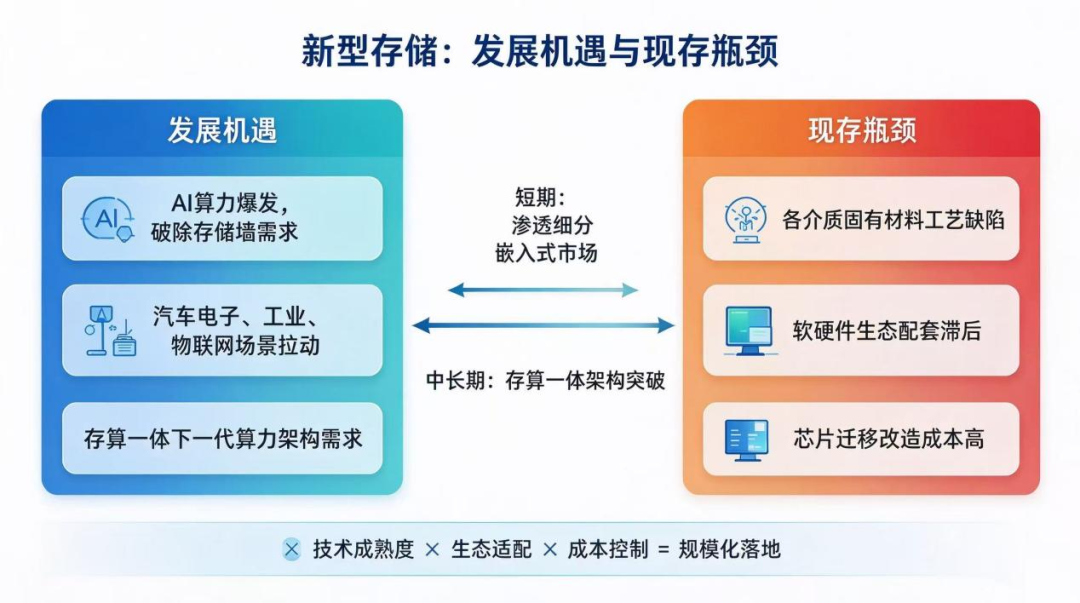

但在行业热度高涨、技术快速落地的背后，四大主流新型存储仍深陷固有技术短板与产业生态桎梏，各类核心难题尚未得到根本性解决，成为制约行业规模化普及、高端化突破的核心瓶颈。

从技术层面来看，MRAM凭借高速、低功耗、非易失性的优势，成为高端存储的热门方案，但高密度阵列产业化难题突出。在规模化量产过程中，高密度存储阵列的磁畴控制难度极高，工艺制程微缩后，单元器件的磁稳定性容易受外界环境、工艺误差影响，导致阵列良率难以稳步提升。同时，受限于磁隧道结的物理结构特性，器件单元微型化遭遇瓶颈，无法像传统存储一样持续通过制程迭代提升存储密度，极大限制了其在大容量数据存储场景的落地，目前仅能小范围应用于缓存、嵌入式存储等小众场景。

PCRAM具备读写速度快、耐高低温的优势，适配工业、车载等严苛场景，但功耗与寿命短板尤为突出。该技术依靠相变材料的晶态与非晶态转换实现数据存储，写入操作需要瞬时高能触发相变反应，导致写入功耗远高于传统存储器件，无法适配移动端、低功耗物联网设备的长期续航需求。与此同时，材料反复相变过程中会产生疲劳损耗，出现结晶失效、阻值漂移等问题，材料疲劳效应会持续削弱器件性能，严重制约产品的长期高频读写能力，难以支撑数据中心、高频运算设备等高强度、长周期的应用场景。

ReRAM结构简单、集成度潜力高，是下一代高密度存储的核心候选技术，但器件随机性问题成为产业化核心阻碍。其存储原理依赖薄膜材料的阻变特性，而材料制备、工艺制造过程中的微小误差，会导致不同阵列单元的阻变参数存在显著差异，器件开关阻值、读写阈值具备极强的随机性。这一问题直接导致存储阵列单元一致性难以精准把控，读写稳定性、数据可靠性不足，容易出现数据误读、存储出错等问题，大幅提升了芯片设计、纠错算法的研发难度，阻碍其大规模阵列化量产与商用。

FRAM拥有超低功耗、超快读写、超高耐擦写的特性，在特种存储领域优势显著，但大容量规模化应用受限严重。该技术的核心短板集中在高密度三维堆叠工艺，铁电材料在多层堆叠、高密度集成的制程中，容易出现极化衰减、材料老化、界面漏电等稳定性问题，三维堆叠层数越多，器件整体稳定性与可靠性越低。因此目前FRAM仅能实现小容量产品量产，无法完成大容量、高密度的芯片集成，难以适配大数据存储、大容量嵌入式存储等主流场景，应用赛道被严重局限。

同时，新型存储的软硬件配套优化严重滞后于技术迭代速度。当前主流操作系统、底层驱动程序、芯片接口协议、存储控制算法均是基于传统存储架构研发，针对新型存储的物理特性、读写逻辑、功耗特点的专项优化严重不足。在实际落地过程中，新型存储器件无法充分发挥自身高性能、低功耗的核心优势，甚至会出现适配卡顿、读写异常、性能冗余浪费等问题。此外，企业进行场景适配、技术迁移、方案改造的成本极高，需要针对性研发专用驱动、优化系统架构、调试适配算法，前期研发投入、改造周期、试错成本居高不下，大幅延缓了新型存储从试点应用走向大规模商用的落地进程。

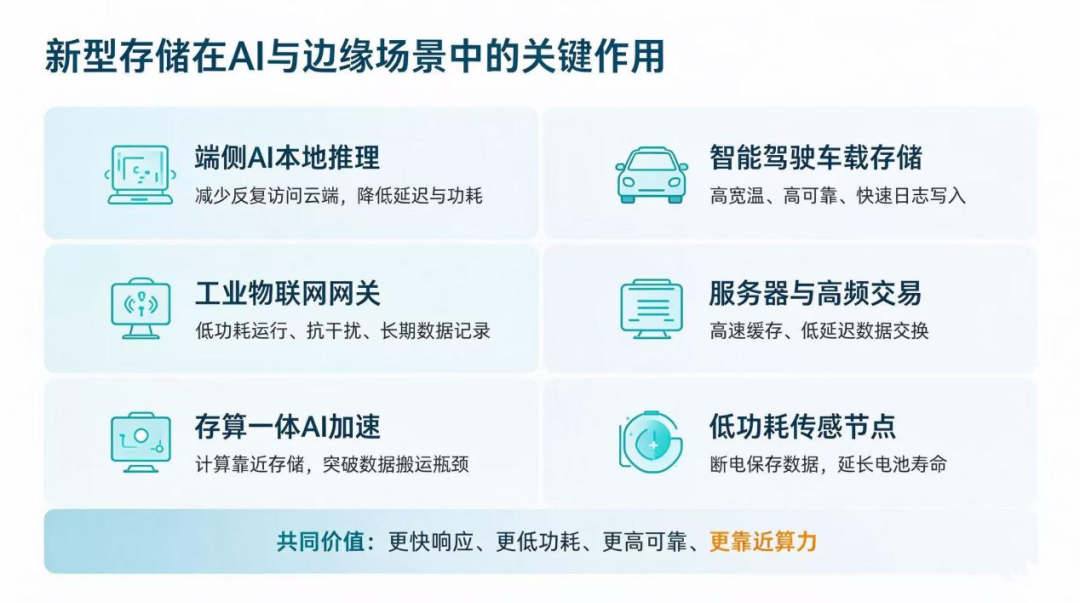

展望未来，全球新型存储技术将围绕“高性能、低功耗、高密度、存算一体化、全场景适配”五大核心方向持续迭代升级，产业发展路径清晰、增长潜力巨大。短期来看，MRAM、PCRAM、ReRAM、FRAM将持续优化量产工艺、降低制造成本，持续渗透工业控制、汽车电子、物联网、端侧AI等细分场景，在部分高端领域逐步替代传统Flash、SRAM与部分DRAM功能，成为嵌入式智能设备、高可靠工业设备的核心存储载体。中长期来看，存算一体技术将逐步成熟，有效破解冯诺依曼架构下的“存储墙”核心瓶颈，成为端侧AI轻量化、高效化升级的核心支撑。
