电子系统设计行业Q2营收57亿美元

当地时间10月19日，SEMI旗下电子系统设计联盟（ESD Alliance）发布了最新《电子设计市场数据报告》（EDMD）。

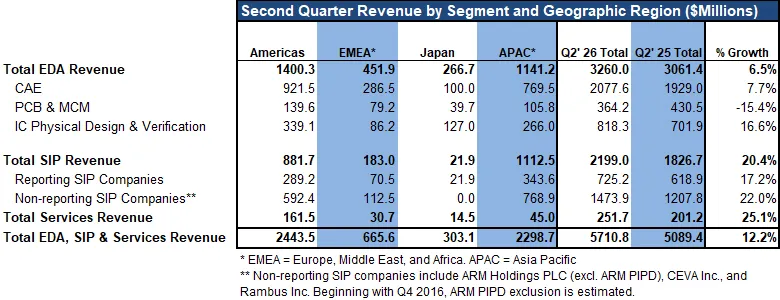

报告显示，2026年第二季度全球电子系统设计（ESD）产业销售额达57.11亿美元，同比增长12.2%，较去年同期的50.89亿美元提升超6亿美元。四季度移动平均增长率为11.2%，延续了2026年以来的景气上行通道。

但表面繁荣之下，品类与区域的分化正在加剧：半导体IP（SIP）和IC物理设计工具领跑，PCB设计软件意外下滑；亚太地区增速高达22.4%，而日本市场四季度移动平均仍在负增长。

品类全景：SIP首超CAE成最大板块

从五大品类的同比表现来看，本季度的最大亮点是半导体IP（SIP）营收达到21.99亿美元，同比增长20.4%，四季度移动平均增长16.6%。这是SIP首次在单季度营收规模上超过传统CAE（计算机辅助工程）板块，后者本季度营收为20.78亿美元，同比增长仅7.7%。

这一“换位”具有标志性意义。过去数年，CAE一直是EDA产业的绝对支柱，涵盖仿真、验证、综合等核心环节。但随着AI芯片复杂度指数级上升，芯片设计公司对预制IP核（如PCIe、HBM、DDR控制器、NOC互连等）的依赖度持续加深，IP授权费用在设计总成本中的占比不断提高。从增速来看，SIP 20.4%的同比增幅几乎是CAE 7.7%的三倍，反映出行业增长的重心正从“工具购买”向“IP复用”迁移。

IC物理设计与验证板块同样表现强劲，营收8.18亿美元，同比增长16.6%，四季度移动平均增长5.4%。这一板块包含布局布线、时序分析、签核验证等后端设计工具，直接与先进制程流片数量挂钩。AI芯片大规模量产带动的后端设计需求，是该板块两位数增长的核心推手。

服务收入同比增长25.1%至2.52亿美元，增速为各品类之最，但绝对值体量较小，更多反映头部EDA厂商向设计咨询、技术支持等高附加值服务延伸的趋势。

唯一的例外是PCB和多芯片模块（MCM）板块，营收3.64亿美元，同比下降15.4%，四季度移动平均下降1.3%。这一下滑值得关注，PCB设计工具通常与消费电子、汽车电子等终端市场的PCB Layout需求直接相关，其走弱可能反映传统消费类板卡设计活动仍处于底部调整期，与AI驱动的芯片前端设计热度形成鲜明反差。

区域版图：亚太增速22.4%领跑全球

从区域维度看，四大区域本季度全部实现同比增长，但增速差异显著。

亚太地区（APAC）以22.4%的同比增速领跑全球，本季度采购额达22.99亿美元，四季度移动平均增长18.3%。亚太已连续多个季度保持双位数增长，这背后是中国、韩国、日本（注：日本单独统计）等地AI芯片设计公司的崛起，以及存储厂商（如SK海力士、三星、长江存储等）对HBM、先进封装相关EDA工具和IP的旺盛采购需求。

美洲仍是体量最大的区域，本季度采购额24.44亿美元，同比增长7.1%，四季度移动平均增长8.6%。美洲市场增速放缓但基数庞大，主要由英伟达、AMD、博通等美国AI芯片巨头的设计投入支撑。7.1%的增速虽不算低，但与亚太22.4%的爆发式增长相比，差距明显。

EMEA（欧洲、中东和非洲）采购额6.66亿美元，同比增长2.3%，增速为四大区域最低。但四季度移动平均仍保持8.6%的增长，说明短期波动不改中期趋势。

日本市场本季度同比增长9.3%至3.03亿美元，看似回暖，但四季度移动平均仍下降8.2%，是唯一移动平均为负的区域。日本传统半导体设计生态（如瑞萨、索尼、富士通等）的复苏节奏明显慢于全球。

一个值得注意的细节：亚太地区22.99亿美元的采购额已逼近美洲的24.44亿美元，差距缩小至仅1.45亿美元。按当前增速差推演，亚太最快可能在2026年底或2027年初超越美洲，成为全球最大的EDA市场。

增长逻辑：AI芯片设计是核心引擎

本季度EDA行业12.2%的整体增长，本质上是AI算力军备竞赛在设计端的映射。

从需求侧看，三大驱动力叠加：一是，大模型训练芯片（如英伟达Rubin、AMD MI400系列、谷歌TPU等）的流片数量持续增加，每一颗先进制程芯片的设计都需要海量EDA工具授权和IP核采购；二是，HBM等先进存储与逻辑芯片的协同设计需求上升，带动高速接口IP（PHY、控制器）和先进封装设计工具的销量；三是，“AI造芯”成为趋势，不仅是传统巨头，云厂商、互联网公司甚至创业公司都在投入自研AI芯片，直接扩大了EDA客户基数。

Silvaco CEO、EDMD报告执行发起人Walden Rhines在声明中也指出，所有品类（除PCB/MCM外）和所有区域均实现增长，IC物理设计验证、SIP和服务三大品类呈现双位数增长，亚太地区双位数增长。这一表述与行业共识一致：AI芯片设计周期正处于上行阶段。

从供给侧看，头部EDA三巨头（Synopsys、Cadence、Siemens EDA）凭借在先进制程、IP库和AI驱动设计工具上的壁垒，持续收割市场增量。EDMD报告追踪的公司总数虽未在新闻稿中披露，但SIP板块20.4%的增速很大程度上由Synopsys和Cadence的IP业务拉动，这两家在接口IP、处理器IP市场占据绝对主导地位。

冷思考：员工数下降，人均产出攀升

在一片向好的数据中，有一个值得玩味的细节：EDMD追踪的公司本季度全球员工总数为71,396人，较去年同期的72,529人下降1.6%，环比上季度也下降约1.6%。

营收同比增长12.2%，员工数反而同比下降1.6%。这意味着，EDA行业的人均产出在快速攀升。其背后可能有两层原因：一是头部公司在AI辅助设计工具上的投入开始见效，自动化程度提高减少了对人力的依赖；二是行业经历了2023-2024年的裁员优化后，人员结构更加精简，留存员工的人均产值提升。

但这也带来另一个隐忧，如果EDA工具本身在用AI替代工程师，那么长期来看，行业总人数是否会持续收缩？这对整个半导体设计生态的人才培养和创新活力可能产生深远影响。

此外，PCB/MCM板块15.4%的同比下滑也不容忽视。在AI芯片热度集中于前端设计和先进封装的当下，传统PCB设计工具市场正在被“边缘化”。对于布局板级设计的EDA厂商而言，如何从消费电子的疲软中突围，是一个现实课题。

总结

综合来说，2026年Q2的EDA行业数据，可以用“总量向好、结构分化”八个字概括。57.11亿美元的季度营收和12.2%的同比增速，确认了AI芯片设计周期对EDA产业的强拉动作用。但SIP首超CAE成为最大板块、亚太逼近美洲、PCB意外下滑、员工数逆势减少等细节，都指向同一个趋势：EDA行业的增长引擎正在从“传统工具普涨”转向“AI驱动的结构性扩张”。

对于中国半导体产业而言，亚太地区22.4%的增速既是机遇也是信号：机遇在于本土AI芯片设计公司的EDA采购需求旺盛，信号在于如果SIP等核心IP环节长期依赖海外授权，那么在产业链上游的话语权仍将受限。下一阶段，国产EDA工具和自主IP生态的建设速度，将直接决定这一轮AI芯片设计红利能否被本土厂商充分分享。
