先进封装，正在变成一道“设计难题”

当芯片厂商将越来越多的算力塞进单一封装，挑战已不再是让单颗芯片跑得更快，而是如何让多颗芯片、存储堆栈、电源，甚至光学组件在紧凑空间内协同工作。

在近日举办的2026台积电OIP生态论坛上，一场题为“Addressing Inter-Die Complexity for 3D Multi-Die Design”的演讲揭示了一个关键趋势：物理布局、电气性能、散热和机械结构必须被同步考量，先进封装正在从制造问题演变为设计问题。

集成：芯粒布局的空间优化难题

现代封装可以将芯粒（chiplet）并排放置，也可以垂直堆叠。但硅通孔、布线轨道和标准单元可用空间遵循不同的网格体系。如果这些网格对齐不佳，一条连接可能占用比必要更多的可用空间。台积电介绍了通过调整连接位置来回收电路单元空间的方法：在大型设计中，哪怕只有几个百分点的空间增益，重复累积后也能为有用电路腾出空间，而无需引入新的制造工艺。

芯粒布局还带来了连锁反应：移动一个组件可能因间距、封装和对称规则而迫使其他多个组件随之移动。台积电与EDA合作伙伴合作，将这些规则转化为布局软件可执行的形式，并介绍了一个AI系统，能够检查剩余的规则违规并提出修复方案。在案例中，它通过调整对齐边缘而非简单地将两颗芯粒推得更远，解决了间距违规问题。实际收益是：随着封装越来越拥挤，人工返工大幅减少。

高速通信：信号完整性的自动化突围

密集排列的连接会相互干扰，即使每条线都满足制造规则，信号也可能被削弱。台积电的解决方法是将信号质量要求转化为布线软件可遵循的指令，包括屏蔽和一致的连接形状。台积电称，自动化工具在数分钟内完成了大规模信号组的布线，而手工工作需要长得多的时间。需要说明的是，这些是论坛上演示的结果，不保证每个设计都能获得同等提升，但它们说明了为什么布线软件必须在布局时就考虑电气行为。

此外，连接验证同样困难。设计人员可能需要估算传输比特被误读的概率，包括那些极其罕见、直接模拟耗时过长的错误。台积电介绍了一种统计方法，旨在使这些检查变得实用。更快的检查意味着工程师在锁定布局之前能够测试更多设计选择，从而在早期阶段排除潜在风险。

功耗与热：从“月级”到“天级”的仿真跨越

更小面积内的更多计算，意味着更高的功耗。以大电流输送电能会浪费能量，并在封装的电气路径中产生热量。台积电介绍了将电压转换放置在更靠近计算芯片的位置，使电能能够以更高电压、更低电流传输更远距离。这样虽然可以减少损耗，但也增加了必须建模的组件。台积电表示，简化的分层模型已将曾经需要一个多月的仿真缩短至数天。

随着芯片结构和材料的变化，热量预测也变得更加困难。一个将热量均匀分布在电路单元上的模型，可能会错过其有源部件附近的热点。台积电介绍了针对新型电源结构、金属布线和光学组件的更详细热模型。当光学行为随温度变化时，准确的温度估算尤为重要，因为这直接关系到光互连组件在实际工作条件下的性能稳定性。

设计就绪：决定先进封装落地的关键一环

除了以上三大问题，台积电最后还强调了设计就绪的重要性。一项有前景的封装技术，只有在工程师拥有可靠的规则、模型和软件来进行设计时才真正有用。台积电表示，已与工具合作伙伴测试了这些材料，并发现了涉及容量、运行时间和准确性的问题。这项工作听起来可能不如新的芯片架构那么引人注目，但它决定了客户能否可预测地构建复杂产品。

从宏观视角看，设计就绪性是先进封装技术从实验室走向量产的关键桥梁。没有经过验证的设计规则和模型，再先进的封装工艺也无法被客户高效采用。台积电与Synopsys、Arm等合作伙伴的协同工作，正是在填补这一“最后一公里”。

结语

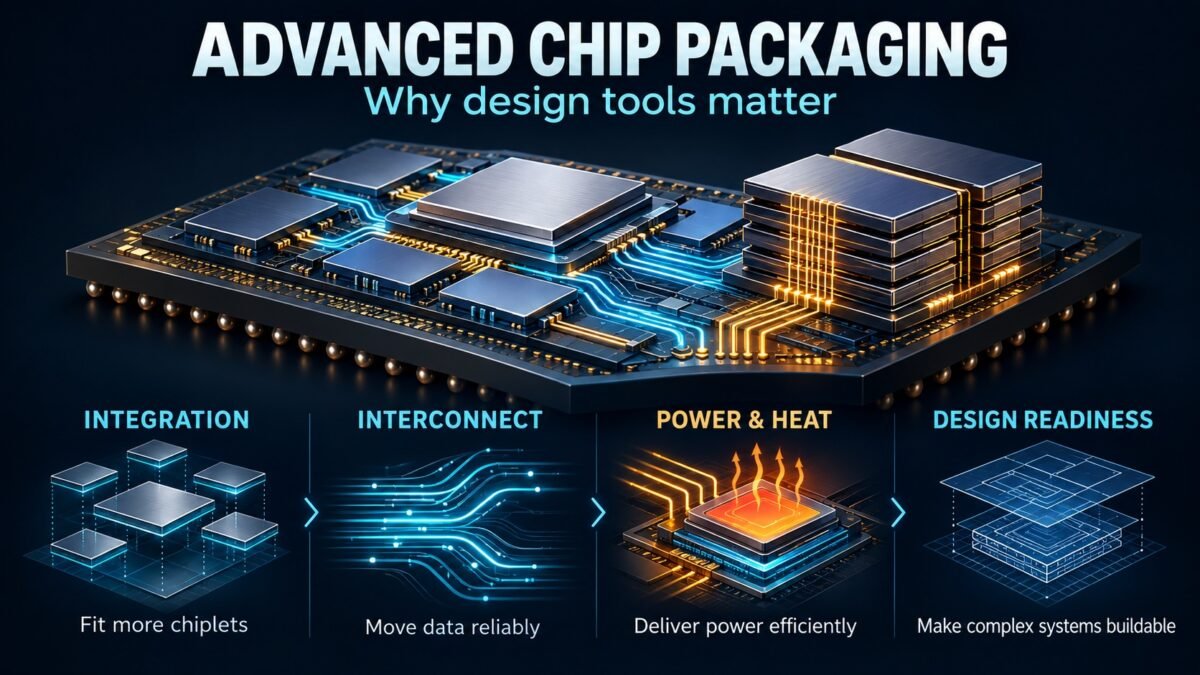

计算的进步越来越依赖于让众多组件作为一个系统协同工作，更好的布局保留稀缺空间，更好的布线支持更快通信，更好的供电限制能量浪费，更好的模型在制造前揭示问题。台积电此次提出的3D多芯片四大挑战，其核心是先进封装需要同样先进的设计流程。未来，随着系统密度不断提升，真正的增益将来自于在整个封装范围内协调制造技术和设计工具，而非仅仅在单一维度上追求极限。
