10秒键合，能让英伟达四GPU封装“起死回生”？

英伟达下一代GPU架构Rubin Ultra曾经提出过一个极具挑战性的设计构想：把四颗GPU芯片封装在一起，打造一个超大型封装的算力巨兽。但今年6月，SemiAnalysis披露，这个计划被无奈叫停。原因很现实，超大型封装带来的翘曲和效率难题，传统工艺解决不了。

然而，韩国封装公司Kools近日宣布的一项新技术，让这个被搁置的构想重新有了落地的可能。他们将超大型AI芯片封装的加热冷却时间从1分钟以上压缩到了10秒以内，翘曲控制在0.1mm以下。这不只是一次工艺升级，还有可能改变AI芯片的设计逻辑与封装格局。

英伟达的妥协与超大型封装的“死结”

先看英伟达当初为什么放弃，才知道Kools在解决什么。

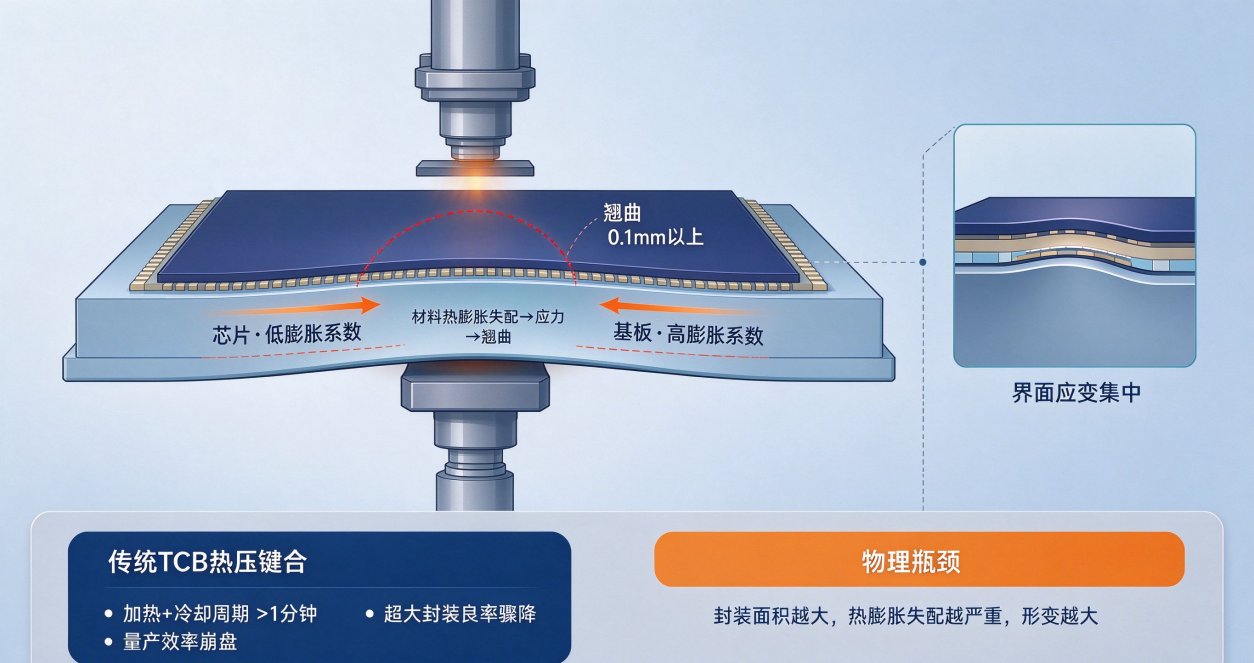

封装面积越大，内部不同材料的热胀冷缩就越难协调。硅芯片的热膨胀系数大约是2.6ppm/℃，而有机基板的膨胀系数在14到17ppm/℃之间。温度一变，两者形变幅度差了好几倍，封装就会翘曲。面积小的时候，这点变形影响不大；面积一大，翘曲就更严重，上面的焊点接不准，良率直接崩盘。

英伟达最初想把四颗接近光罩极限的GPU核心按2×2排列，加上16个HBM4E内存堆栈，封装的整体面积达到光罩限制的7.5到8倍。这个尺寸下，有机基板在250℃左右的高温键合过程中根本无法保持平整。

传统的TCB工艺，在超大型封装上还有另一个麻烦——加热和冷却太慢。封装越大，热容量越大，升温和降温需要的时间就越长。一个180×70mm的封装，传统TCB需要一分钟以上才能完成加热和冷却。一分钟听起来不长，但产线是流水作业，每一颗封装多花一分钟，整条线的生产速度就会被拖慢。翘曲控制不住，效率也上不去，这是英伟达妥协的根本原因。

英伟达放弃四GPU封装，不只是英伟达一家的难题。整个AI芯片行业都在往更大封装的方向走——芯片要集成更多计算核心，要搭载更多HBM内存，封装面积持续扩大是确定趋势。但封装面积越大，翘曲控制和键合效率的挑战就越突出。在超大型封装的良率和效率上率先突破的企业，将有机会在下一代AI芯片制造中占据主动。Kools受到关注，正因为它瞄准的就是这个行业共性问题。

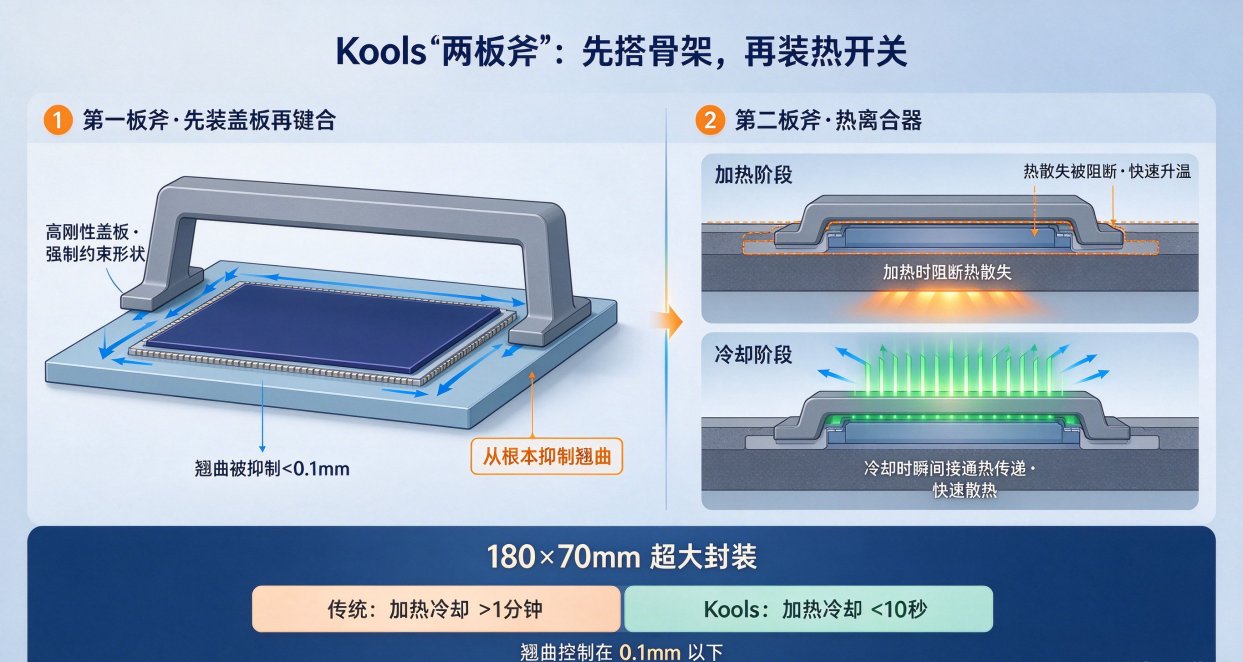

Kools的“两板斧”：先搭骨架，再装热开关

Kools成立于2026年4月，是一家初创公司，却在TCB翘曲控制这个细分方向上跑通了验证。它的技术方案没有在传统思路上修修补补，而是把整个工艺流程重构了。

第一板斧是“先装盖板再键合”。 传统的做法是先把芯片和基板键合好，最后再装上散热盖板。Kools把这个顺序反过来：在键合之前，就把高刚性盖板装上去，从盖板顶部施加压力，让封装始终保持平整，一直压到焊料完全凝固。有了盖板的约束，封装在键合过程中就不容易翘曲。

第二板斧是“热离合器”。 高刚性盖板虽然能压住翘曲，但带来了新麻烦——它又厚又重，热容量大。加热的时候，热量被盖板吸走一部分；冷却的时候，盖板又拖慢散热速度。盖板越厚，加热冷却时间越长。

热离合器就是为了解决这个副作用。加热阶段，阻断热量向冷却端散失，让热量集中作用在键合区域；冷却阶段，切换到热传递路径，把热量快速导出去。

这两板斧配合下来，180×70mm的超大封装，加热冷却时间从一分钟以上压缩到10秒以内，翘曲控制在0.1mm以下。

Kools首席执行官赵镇铉表示：“传统的TCB工艺需要一分钟以上才能完成180×70mm超大型封装的加热和冷却，但热离合器可以将这一时间缩短到10秒以内。通过高刚性盖板保持封装形状，同时缩短键合时间，我们可以确保超大型四GPU封装的生产效率。”

Kools的技术目前仍处于实验室验证阶段。从公开数据到实际产线量产，中间还有良率爬坡、设备可靠性验证和客户导入等环节。实验室里跑通的数据，要在产线上每天稳定复现，难度往往比预想的大。但方向是清晰的，超大型封装的翘曲和效率问题，正在被新的工艺思路逐步优化。

结语

先看英伟达当初为什么放弃，才知道Kools在解决什么。

封装面积越大，内部不同材料的热胀冷缩就越难协调。硅芯片的热膨胀系数大约是2.6ppm/℃，而有机基板的膨胀系数在14到17ppm/℃之间。温度一变，两者形变幅度差了好几倍，封装就会翘曲。面积小的时候，这点变形影响不大；面积一大，翘曲就更严重，上面的焊点接不准，良率直接崩盘。

英伟达最初想把四颗接近光罩极限的GPU核心按2×2排列，加上16个HBM4E内存堆栈，封装的整体面积达到光罩限制的7.5到8倍。这个尺寸下，有机基板在250℃左右的高温键合过程中根本无法保持平整。

传统的TCB工艺，在超大型封装上还有另一个麻烦——加热和冷却太慢。封装越大，热容量越大，升温和降温需要的时间就越长。一个180×70mm的封装，传统TCB需要一分钟以上才能完成加热和冷却。一分钟听起来不长，但产线是流水作业，每一颗封装多花一分钟，整条线的生产速度就会被拖慢。翘曲控制不住，效率也上不去，这是英伟达妥协的根本原因。

英伟达放弃四GPU封装，不只是英伟达一家的难题。整个AI芯片行业都在往更大封装的方向走——芯片要集成更多计算核心，要搭载更多HBM内存，封装面积持续扩大是确定趋势。但封装面积越大，翘曲控制和键合效率的挑战就越突出。在超大型封装的良率和效率上率先突破的企业，将有机会在下一代AI芯片制造中占据主动。Kools受到关注，正因为它瞄准的就是这个行业共性问题。

Kools成立于2026年4月，是一家初创公司，却在TCB翘曲控制这个细分方向上跑通了验证。它的技术方案没有在传统思路上修修补补，而是把整个工艺流程重构了。

第一板斧是“先装盖板再键合”。 传统的做法是先把芯片和基板键合好，最后再装上散热盖板。Kools把这个顺序反过来：在键合之前，就把高刚性盖板装上去，从盖板顶部施加压力，让封装始终保持平整，一直压到焊料完全凝固。有了盖板的约束，封装在键合过程中就不容易翘曲。

第二板斧是“热离合器”。 高刚性盖板虽然能压住翘曲，但带来了新麻烦——它又厚又重，热容量大。加热的时候，热量被盖板吸走一部分；冷却的时候，盖板又拖慢散热速度。盖板越厚，加热冷却时间越长。

热离合器就是为了解决这个副作用。加热阶段，阻断热量向冷却端散失，让热量集中作用在键合区域；冷却阶段，切换到热传递路径，把热量快速导出去。

这两板斧配合下来，180×70mm的超大封装，加热冷却时间从一分钟以上压缩到10秒以内，翘曲控制在0.1mm以下。

Kools首席执行官赵镇铉表示：“传统的TCB工艺需要一分钟以上才能完成180×70mm超大型封装的加热和冷却，但热离合器可以将这一时间缩短到10秒以内。通过高刚性盖板保持封装形状，同时缩短键合时间，我们可以确保超大型四GPU封装的生产效率。”

Kools的技术目前仍处于实验室验证阶段。从公开数据到实际产线量产，中间还有良率爬坡、设备可靠性验证和客户导入等环节。实验室里跑通的数据，要在产线上每天稳定复现，难度往往比预想的大。但方向是清晰的，超大型封装的翘曲和效率问题，正在被新的工艺思路逐步优化。

超大型封装重新可行，或将重构产业格局

如果Kools的技术顺利量产，影响不只是让四GPU封装复活，还会改变封装与设备环节的竞争格局。

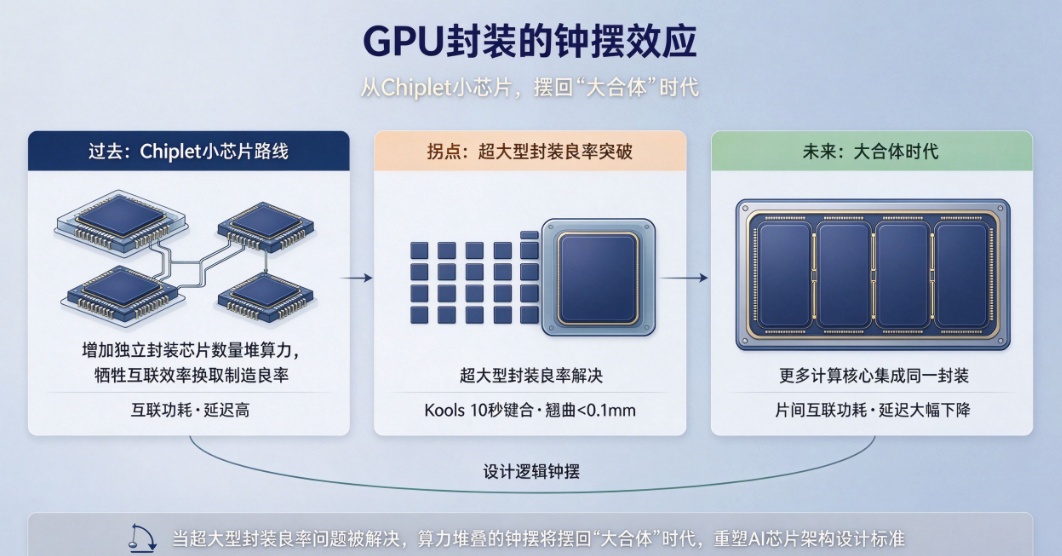

首先，AI芯片的设计逻辑可能迎来一次“钟摆回摆”。

过去几年，由于先进封装良率的限制，芯片设计厂商被迫走向Chiplet路线。所谓Chiplet路线，就是把原本可以做在一颗大芯片上的计算核心，拆成几颗小芯片分别制造，再通过封装技术把它们重新连接起来。这样做的好处是每颗小芯片的制造良率更高，但代价是芯片之间的互联要靠外部通道来完成，数据要从一颗芯片走出封装，经过基板或中介层，再进入另一颗芯片。路径变长了，功耗和延迟也就上去了。这是在牺牲互联效率来换取制造良率。

如果超大型封装的良率问题得到解决，算力堆叠的思路有可能重新回到“大合体”时代。芯片设计者可以回到把更多计算核心集成在同一个封装里的路线，片间互联的功耗和延迟都会大幅降低。这会让AI集群的整体能效比再上一个台阶。

其次，键合设备正在成为先进封装竞争的新焦点。

过去，先进封装的核心关注点集中在光刻机和晶圆制造设备上。但现在，键合工艺正在成为新的“卡脖子”环节。

K&S等设备厂商早已在TCB领域重金布局。K&S一方面持续推进无助焊剂TCB与铜对铜接合技术，焊料型TCB的互连间距可以做到10μm，铜对铜直接互连则可以做到5μm甚至更低；另一方面也在加速开发混合键合设备，最新原型机预计于2027年下半年推出。

K&S的判断是，两者未来不是谁替代谁，而是按键合层级分工。芯片之间用混合键合，芯片到中介层、中介层到基板用TCB。在超大型封装的场景下，TCB不会被淘汰，反而会承担更重的任务。

从市场规模看，HBM用TCB键合机的全球市场在2026年约为5.2亿美元，预计到2032年将达到10.58亿美元，年复合增长率12.6%。这个增速在半导体设备领域已经不算低，超大型封装一旦放量，还会额外打开更多增量。

国内方面，键合设备环节也在推进。华卓精科在混合键合设备领域已有布局，芯源微在临时键合和解键合设备上实现了批量供货，并正在推进面向先进封装的永久键合设备研发。超大型封装带来的设备需求，对国内厂商来说是一个需要抓住的窗口。

长期来看，键合设备的市场空间不只是跟随封装产能扩张而线性增长。超大型封装对良率和效率的要求更高，设备的技术门槛和单台价值量也会随之提升。

第三，全球封测的战略地位正在提升。

对于台积电、日月光等封测巨头来说，超大型封装技术的成熟意味着它们在AI芯片供应链中的角色会更加重要。掌握超大型封装能力，是承接下一代AI旗舰芯片的前提。

台积电的CoWoS-L封装在Rubin Ultra四GPU方案上遇到了翘曲控制的瓶颈，这恰恰说明先进封装的难度正在从“能不能做”变成“能不能做好”。在这个阶段，率先在键合工艺上取得突破的企业，就很有可能在下一轮竞争中占到优势地位。

第四，国内封测厂在加码先进封装。

国内封测龙头长电科技和通富微电正在加速先进封装布局。

长电科技2026年资本开支预算约100亿元，6月宣布拟投资78亿元在上海临港建设高端先进封测工厂，主攻HBM高带宽内存和Chiplet集成。

通富微电2026年资本开支计划从2025年的60亿元提升至91亿元，同比增长超过50%，重点投向AI算力封装和晶圆级封测产能。

Kools的案例说明，在超大型封装和键合工艺这样的前沿方向上，“后发者”并非没有机会。这也提醒国内产业链，与其在传统封装上打价格战，不如在超大型封装、混合键合等前沿领域提前布局。

AI芯片的算力竞争，已经不只是制程微缩的比拼，而是制程、封装、互联、散热多环节的系统性竞争。先进封装正在从后道工序变成与先进制程并驾齐驱的核心能力。“10秒键合”回答了“物理上行不行”的问题；但从实验室数据到产线上每天稳定复现良率，才是决定四GPU封装能不能真正复活的下一道关口。
