英特尔新专利：把MicroLED直接焊进CPU封装

一项于2022年提交、近期正式公开的英特尔专利，揭示了一个大胆构想——将MicroLED微型发光二极管直接嵌入CPU封装内部，与半导体裸片共置于玻璃基板之中，通过穿玻璃通孔（TGV）实现供电与信号直连。

这意味着，未来处理器表面不仅可以点亮品牌字样，还能根据负载、温度实时变色，甚至充当芯片间光通信通道。

虽然专利不等于产品，但它折射出了英特尔在先进封装领域的更深布局。

专利核心：MicroLED与裸片“同居”玻璃基板

传统CPU的灯光效果通常来自主板外接LED或散热器风扇，与处理器本身无关。而英特尔的这项专利彻底改变了这一逻辑：MicroLED被直接附着在半导体裸片上，二者一同被部分或完全嵌入一块玻璃基板内部。

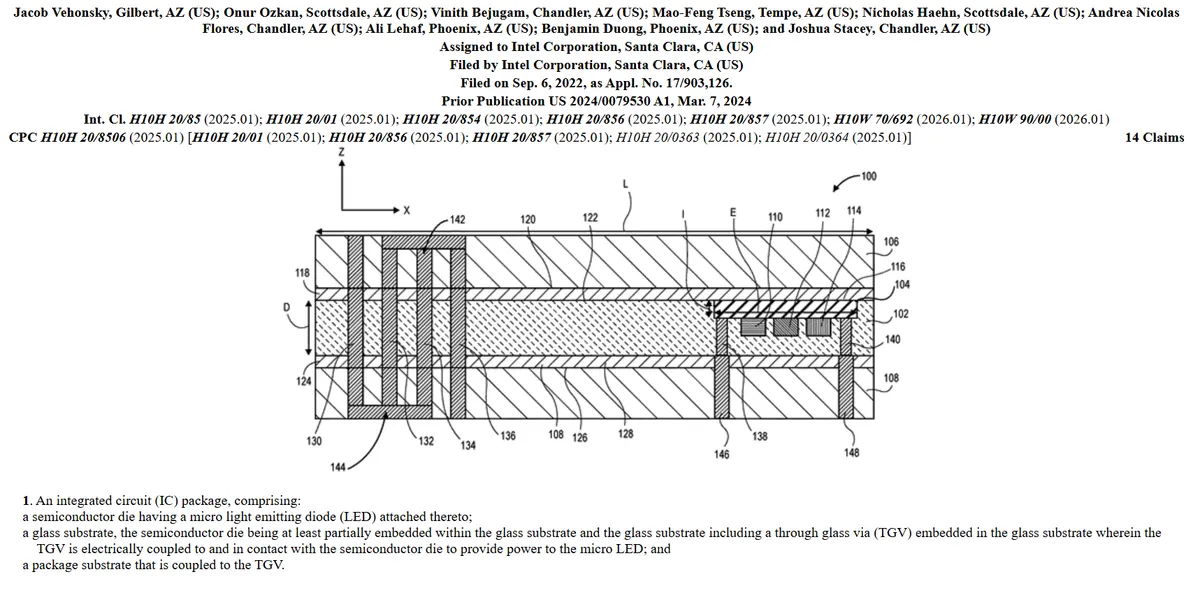

专利主结构图清晰展示了封装层级：中间是玻璃基板，上下两侧各夹一层有机封装基板；半导体裸片部分埋入玻璃基板，仅背面露出；MicroLED通过纳米线或直接键合与裸片电气连接。供电和控制信号经由玻璃基板中的穿玻璃通孔（TGV）送达裸片，再由裸片直接调度MicroLED的亮灭与色彩。

英特尔在专利中写道，这些LED的用途是“作为电子设备的美学组件，或指示设备正在执行的某些操作”。

技术架构：TGV直连+RGB纳米线，工艺链路完整

这项专利的制造工艺描述相当具体。玻璃基板上的通孔和裸片腔体通过“激光诱导刻蚀+化学刻蚀”两步法制备；TGV随后采用铜电镀填充形成垂直互连；搭载MicroLED的裸片嵌入腔体后，上下两侧以氮化硅层键合有机封装基板，完成信号与供电的垂直路由。

值得注意的是，专利提到MicroLED可利用纳米线结构发射红、绿、蓝（RGB）三色光，具备全彩动态显示能力。同时，专利还列举了裸片水平/垂直放置及反射镜集成等多种结构变体，以优化出光效率。主图仅绘制了单个IC，专利说明这只是“为清晰起见”，实际产品“将在一个或多个IC封装上拥有MicroLED阵列”，理论上可在CPU表面布置足够密度的LED实现图形甚至文字显示。

应用场景：装饰、诊断、光通信，想象空间有多大？

最直观的是美学装饰，类似RGB内存的动态灯效，但集成度更高。专利特别提到“用多色灯光点亮CPU表面的文字”，暗示处理器表面可直接显示发光logo、型号，甚至是运行状态信息。

第二类是功能指示：MicroLED由CPU核心直接控制，可实时反映处理器的负载、温度或功耗状态——高负载变红、待机变蓝、超频成功闪绿。对于DIY玩家和超频爱好者而言，这种“芯片自带状态灯”颇具吸引力。

第三类更为前沿：芯片间光通信。专利预留了将MicroLED用于芯片间数据传输的可能性，在光电融合封装成为行业趋势的背景下，玻璃基板的光学透明性恰好为片上光互连提供了天然载体。

当然，一个现实问题悬而未决：标准台式机CPU上方通常覆盖散热器，封装表面的灯光如何被看到？专利未给出答案，这可能意味着该技术更适用于笔记本、一体机，或特定形态设备。

产业背景：玻璃基板才是真正的主战场

MicroLED专利看似“炫技”，但其底层技术——玻璃基板封装，却是英特尔押注多年的战略方向。英特尔声称玻璃基板的互连密度是传统有机基板的10倍，且介电损耗更低、尺寸稳定性更好、耐热性更高，是应对AI芯片大尺寸高密度封装的关键路径。

英特尔对于玻璃基板的研究，最早可追溯至2013年，2023年首次展示样品，2026年商业化明显加速：在日本NEPCON展会上，英特尔展出了结合厚玻璃芯与EMIB技术的工程样品，在约78×77mm大尺寸封装上实现无裂纹切割；在ECTC 2026上，英特尔公布玻璃芯基板量产技术验证，涵盖通孔形成、金属化、多层布线和光电集成全流程，展示了无缺陷24层结构和精确翘曲控制。

除了专利技术，英特尔在生态合作方面也是同步推进。蓝思科技子公司与英特尔签署谅解备忘录，将TGV先进封装列为联合开发重点；英特尔还与美国3D Glass Solutions合作，在印度规划投资33亿美元的玻璃基板制造厂，设计年产能约7万片玻璃基板、5000万颗封装单元，预计2028-2030年间大规模出货。

结语：专利不等于产品，但方向值得关注

从2022年提交到2026年公开，这项专利走过了四年时间。它是否会真正出现在某一代酷睿处理器上，仍是个未知数。

但换个角度看，MicroLED嵌入CPU封装的构想，恰恰建立在英特尔玻璃基板技术从实验室走向量产的节点上。当玻璃基板成为主流封装材料，在其中集成MicroLED的边际成本将大幅降低。RGB灯效从主板、内存、显卡蔓延到CPU本身，或许只是时间问题。而更值得关注的是，玻璃基板的光学属性可能为芯片级光互连打开了新的大门。
