台积电OIP二十年积淀，奔赴万亿晶体管时代

一颗芯片上集成一万亿个晶体管，是什么概念？这相当于把2015年全球所有芯片的晶体管总数，浓缩到一块手掌大小的硅片上。而台积电表示，这一天2030年就会到来。

在2026年的OIP论坛上，台积电提出了“智能革命”的新概念，改变了半导体行业只关注逐步改进的传统看法。这就像当年的工业革命用机器代替人类体力劳动一样，现在的AI正在帮助人们更好地发挥创造力。我们正在看到一种新的技术架构出现，它能让AI和人的想法快速互相反馈、互相促进，从而更高效地完成任务。

OIP：二十余年协作铸就的产业基石

开放创新平台（OIP）历经二十余年发展，已从最初的标准设计中心倡议，成长为半导体行业最具影响力的协作引擎。该平台如今已汇聚90家成员单位，横跨设计中心联盟、EDA联盟、IP联盟、云联盟、VCA联盟，以及3DFabric联盟六大专业联盟，形成了覆盖芯片设计全链条的生态网络。

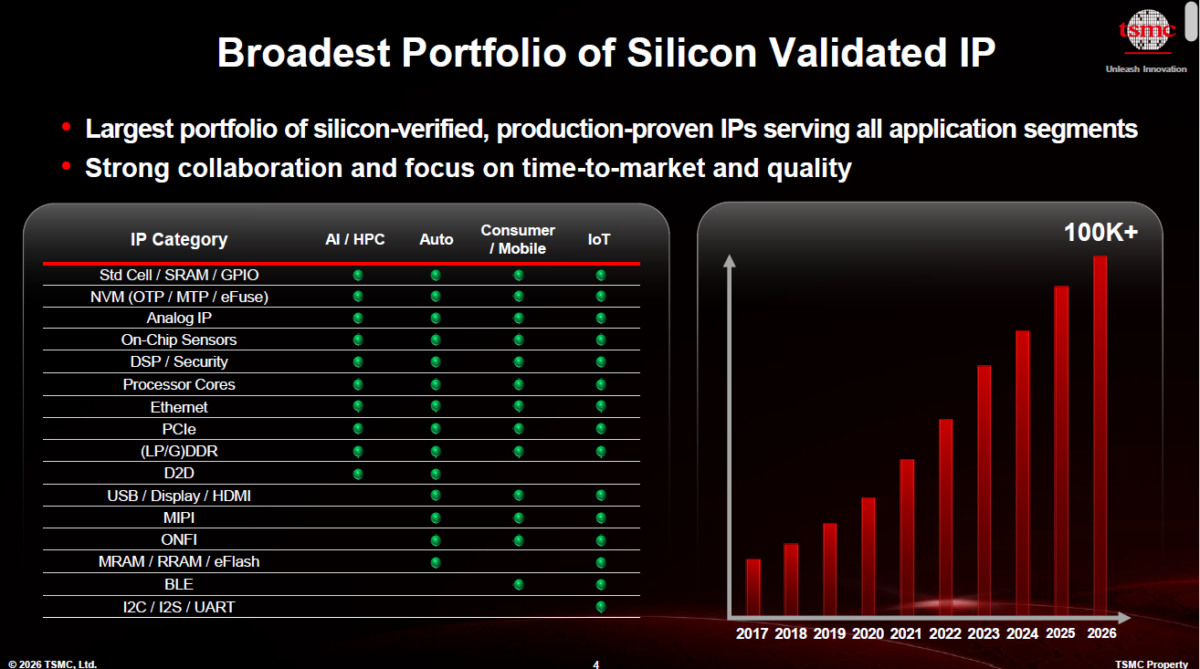

这一生态体系的规模，最直观地体现在其超过10万个经过硅验证、量产验证的IP核库上。这些模块不仅服务于超大规模云厂商，也日益面向“物理AI”领域，将先进智能能力迁移至物联网、汽车和边缘设备中。通过提供量产验证的基础模块，台积电确保通往万亿晶体管系统的瓶颈在于创意，而非IP验证的物理难题。

先进制程与3D封装：突破光罩极限

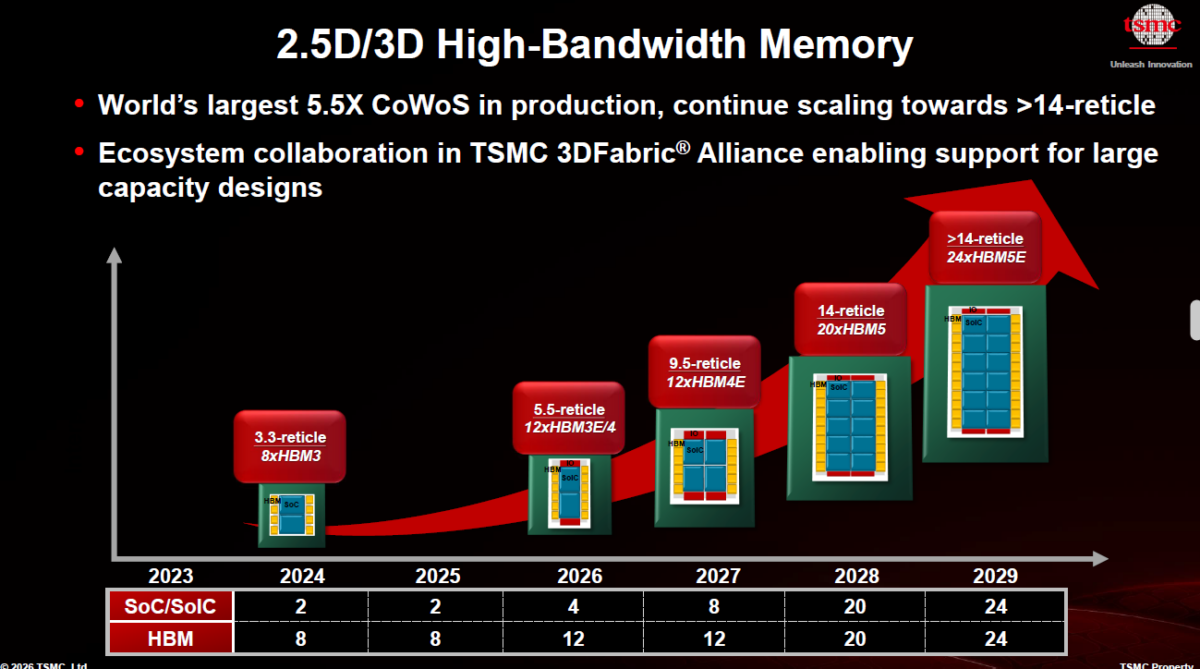

在AI时代，芯片制造不再依赖通用的标准化流程，而是转向更为激进的“设计-工艺”协同优化（DTCO）。通过同步精进工艺、标准单元库和设计流程，台积电从当前N3P节点到未来A14架构可实现2.3倍能效提升。而真正的突破在于绕过光罩尺寸极限：CoWoS平台正从3.3倍光罩扩展至超过14倍光罩的巨型封装，到2029年将支持24层HBM5E堆叠，得益于SoIC逻辑堆叠的复合效应。

得益于这一变革，相关增长数据将实现质的飞跃。从2024年的N7标准SoC到2029年的SoIC A14+A14堆叠，单个CoWoS封装里的晶体管数量将增长48倍。如果结合频率和功耗来计算，总算力更是会飙升87倍。这意味着，同等功耗下AI芯片有效计算能力将实现近百倍的增长。

下一代存储与互联：HBM5与硅光子

随着AI工作负载从大规模训练向“物理AI”和边缘端智能体推理迁移，存储架构必须更高效。台积电对SK海力士、美光和三星在HBM5标准制定中的紧密协作给予了高度评价，通过引入台积电先进的N3P工艺制造HBM5基础裸片，其合作成功实现了单位能耗带宽翻倍，显著提升了能效表现。

在互联方面，台积电COUPE光子引擎平台正在应对“互联墙”挑战，通过共封装光学器件和微环调制器，将带宽密度从当前的200Gbps向2030年的4Tbps/mm推进，有望从根本上解决AI集群的数据传输瓶颈。

“以AI造AI”：智能体设计的范式转变

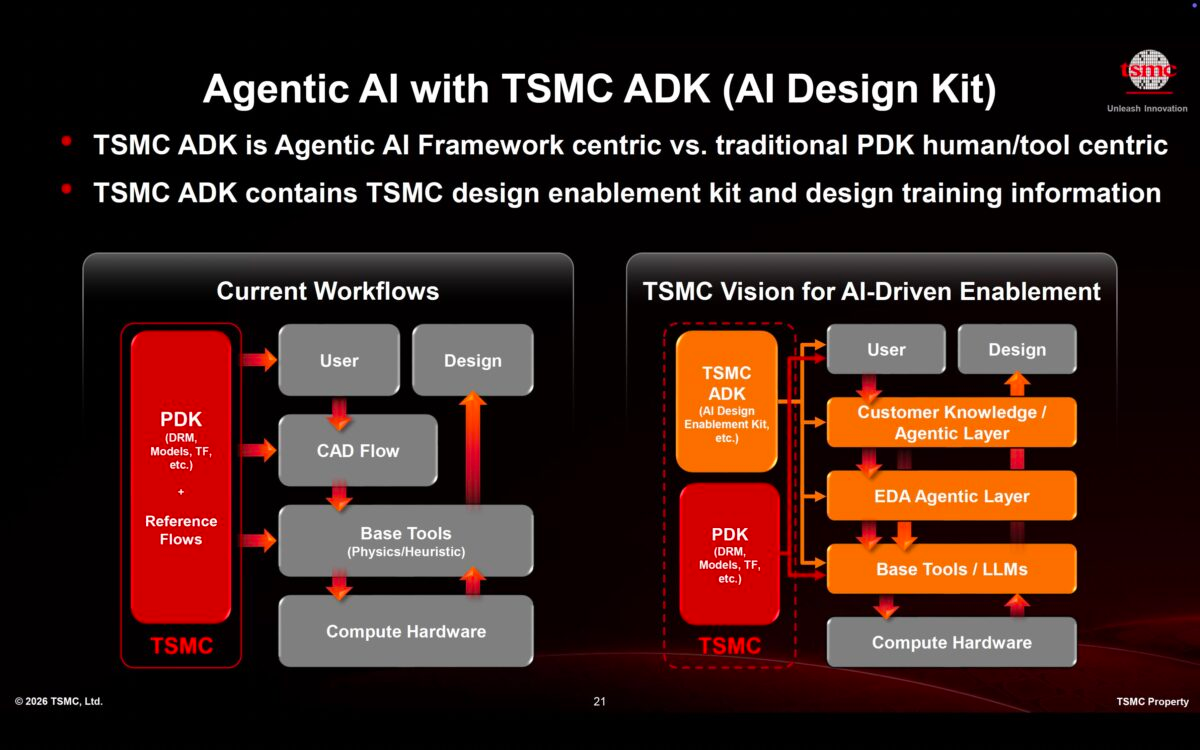

台积电提出的最深刻的转变是“良性循环”的形成：用AI设计更好的芯片，更好的芯片又驱动更复杂的AI模型。台积电正在推动从传统以人为中心的PDK向TSMC ADK（AI设计套件）转型，这是一个多智能体框架，AI能从技术学习层自主学习，并自动编排设计工作流。

基于这套框架，行业发展成效显著。在数字设计领域，Cadence InnoStack和Synopsys AutoPilot使布局布线迭代效率提升3至5倍；在混合信号领域，Cadence ViraStack和Synopsys Custom Compiler Autopilot使设计迁移效率提升6倍。此外，OIP“新兴技术展区”还精选了六家AI驱动EDA和IP领域的初创企业，将“AI优先”的小型参与者纳入核心协作圈层。

系统级协同优化与未来展望

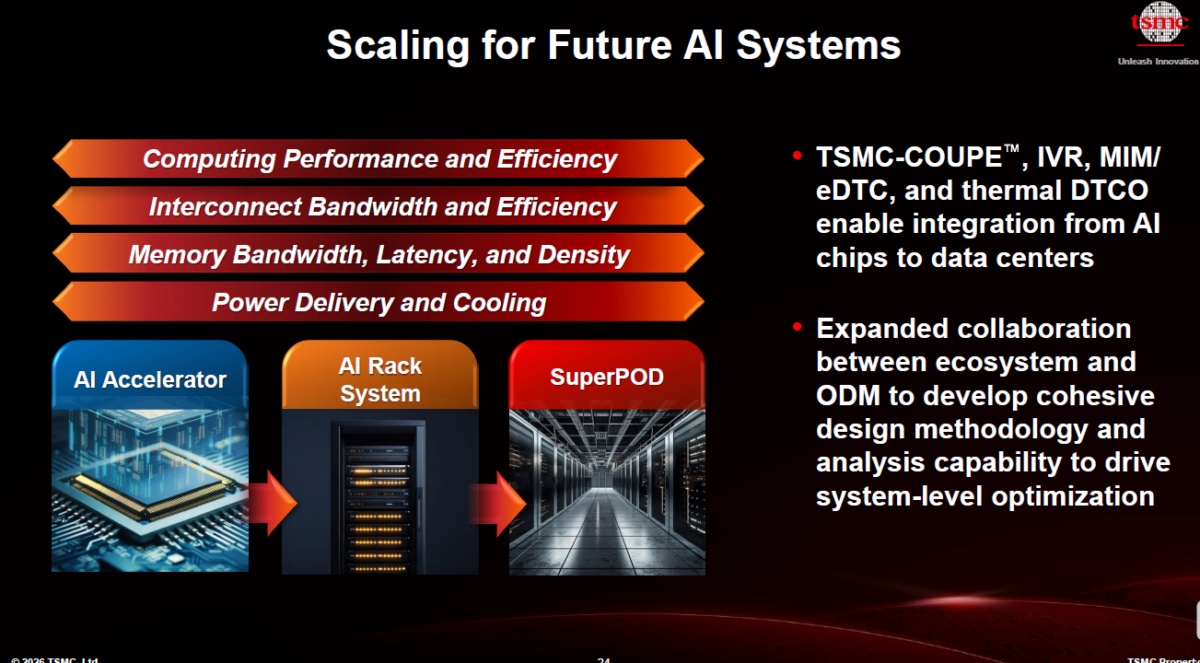

为支撑万亿晶体管架构，台积电通过STCO（系统-技术协同优化）将视野从单颗芯片扩展至整个机架，把AI SuperPOD视为单一设计单元，统筹计算、互联、存储、供电与散热。面对未来AI芯片巨大的发热量和供电需求，台积电不仅利用热DTCO技术进行散热管理，还通过将稳压器和多种高性能电容直接集成到芯片封装中，来确保持续稳定的电力供应。

万亿晶体管时代建立在三大支柱上：持续的逻辑与封装创新、通过ADK实现的智能体设计加速，以及STCO驱动的系统级优化。随着OIP生态迈入第三个十年，智能体设计流程与大规模3D集成的结合，标志着一代人以来最重大的架构拐点。
