12个月就能跑出产能？新建晶圆厂没那么简单

资本开支往往被认为大约12个月之后就能转化为半导体产能。该经验对于在现有晶圆厂内安装设备是成立的，但并不适合描述从零起步新建的晶圆厂。

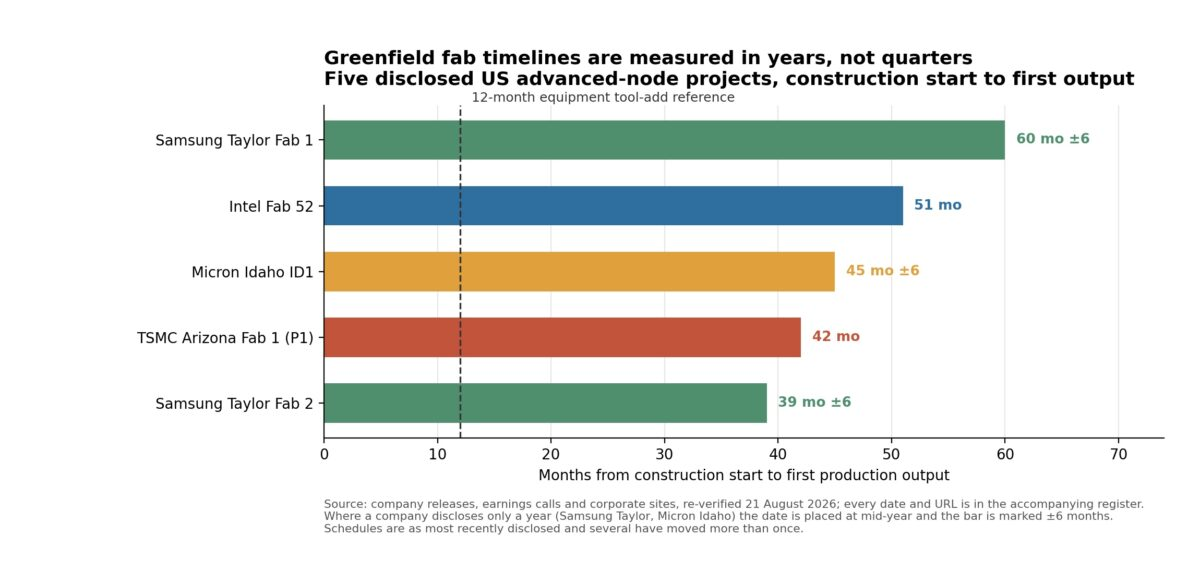

本文选取美国5个先进制程项目对此差异展开验证，这些项目均可查到建设开工时间与首次投产时间，样本涵盖台积电、英特尔、三星和美光。以开工建设到首次投产作为统计口径，公开披露的项目周期中位数为45个月，区间为39‑60个月。

本次样本仅有5个项目，部分日期仅精确到年份，且截至2026年8月，其中3个投产时间仍属于目标值。但该数据能够解释：12个月资本开支转化周期与四年晶圆厂建设周期，两种说法可以同时成立。

两套不同的时间标尺

短周期的计时起点，是厂房主体、洁净室、公用设施以及大部分人员均已就位。在此前提下，新增资金主要用于采购设备，对应的时间损耗来自设备采购、安装以及工艺验证。长周期的计时起点，是企业启动绿地新建项目。从项目官宣到实现商业化产出，中间要历经土建施工、公用设施接入、洁净室系统搭建、设备进场、工艺验证以及人员招聘等环节，设备交期仅仅是全流程中的一部分。

台积电亚利桑那基地就清晰体现了这一差异。其一号晶圆厂2021年6月动工，2024年第四季度实现N4工艺大规模量产。台积电表示，亚利桑那第二座晶圆厂建筑主体已于2025年完工，N3工艺大规模量产目标设在2027年下半年。建筑完工不等于产能建成。

英特尔Fab 52的情况与之类似。英特尔2021年9月为亚利桑那两座晶圆厂扩建项目举办破土动工仪式。Fab 52于2025年10月全面投产，计划年底实现英特尔18A工艺大规模量产，整体耗时约四年。

三星与美光的数据是对未来的预判。三星泰勒一号晶圆厂于2022年破土动工。在2026年一季度财报电话会上，三星称该工厂将于2026年启动运营，2027年实现大规模量产。为保证对比口径统一，本文采用2027年作为投产节点。泰勒二号晶圆厂预计2026年底开工，目标2030年实现大规模量产。美光博伊西存储晶圆厂2023年10月正式宣布开工，计划2027年实现DRAM首批产出。

为何需要审慎看待项目时间节点

行业对各里程碑节点没有统一标准。破土动工仪式、正式连续施工、建筑主体完工、设备搬入、大规模量产是完全不同的事件，但企业未必会全部对外公布。

美光就是典型案例。博伊西项目2022年举办破土动工仪式，2023年10月发布新闻稿，标题为《美光启动尖端存储晶圆厂建设》。本文采用后者作为开工时间，因为这是企业明确公布的建设里程碑。如果以动工仪式作为起点，该项目的周期会被拉长约一年。

三星部分里程碑仅公布年份。这类日期设定在对应年份中点或给定边界，得出的时间区间标注 ±6个月误差。该做法优于自行臆测季度，但依旧属于估算。

这份样本包含2个已落地项目，外加3个企业规划目标。若后续发生延期，后三者实际周期会进一步拉长。因此45个月仅代表这份公开小样本的统计结果，不能当作高精度预测。

资本开支‑产能换算难以直接计算

本次统计还暴露出第二个问题。想要对比资本密集度，同一个项目需要具备口径统一的总预算与规划晶圆投产规模，而配套统计表里只有一组数据完全满足该条件。

台积电2020年5月公布亚利桑那项目，总投资约120亿美元，规划月产能2万片晶圆。折算下来，每每月投产一片晶圆对应的公告投资额为60万美元。计算简单的原因是两组数据来自同一份公告，指向同一座工厂。

近期披露的项目大多达不到上述条件。英特尔亚利桑那项目最初公布的200亿美元预算同时覆盖Fab 52与Fab 62，并未公布两座工厂各自的晶圆投产目标。美光博伊西项目约150亿美元的投资，覆盖到本十年末的全部投入。台积电亚利桑那当前规划包含6座逻辑晶圆厂、2座先进封装工厂以及一座研发中心。以上所有数值，如果要折算单厂产能，就必须引入企业并未公开的假设条件。

该局限十分关键。基地层面的总投资额可以用来衡量项目体量，但不能直接等同于新增晶圆产能。

我们可以得到的启示

实际得出的结论并不复杂。一份资本开支公告，若要当作供给侧分析依据，需要明确两点：这笔投资属于绿地新建还是存量改扩建；披露的投资金额是否可以对应明确的产能数值。

对于现有晶圆厂，约12个月的设备投产周期依旧是可用的参考假设。而统计表中的5个绿地新建项目，企业给出的时间线显示，从开工到首次产出更接近四年。把两种场景合并为单一总周期，会掩盖二者之间的巨大差异。

这份统计表样本规模有限，仅覆盖美国项目，数据完全依赖企业公开披露。它的价值并非得出一个通用的45个月行业铁律，而是帮我们看清一份预测实际采用的是哪一套时间标尺。
