抗辐照裸片半导体，优势突出

在航空航天、国防与空间应用领域高速发展的当下，市场对可耐受极端恶劣环境、高可靠高性能电子元器件的需求空前高涨。系统设计师面临一项关键选型：选用抗辐照裸片半导体还是封装成品半导体，电源管理与存储芯片场景下该取舍尤为关键。

本文对比传统封装器件，详解采用抗辐照裸片功率、存储半导体的各项优势。

认识抗辐照半导体

抗辐照半导体经过特殊工艺设计，可抵御宇宙射线、太阳耀斑、核辐射等电离辐射带来的损伤。辐射引发的总电离剂量效应（TID）、单粒子效应（SEE）、位移损伤等问题，极易造成电子设备异常、数据损坏乃至永久失效。航天、国防、核工业等高可靠场景必须依靠这类器件，保障关键任务顺利落地。

抗辐照半导体主要分为两种形态，一是裸片（Baredie）：芯片无封装外壳，便于用户按需集成至定制化电源/存储多芯片组件（MCM）；二是成品封装器件（Prepackaged）：芯片封装在塑料或陶瓷气密标准封装内，自带外接引脚，可直接贴装在印制电路板上。

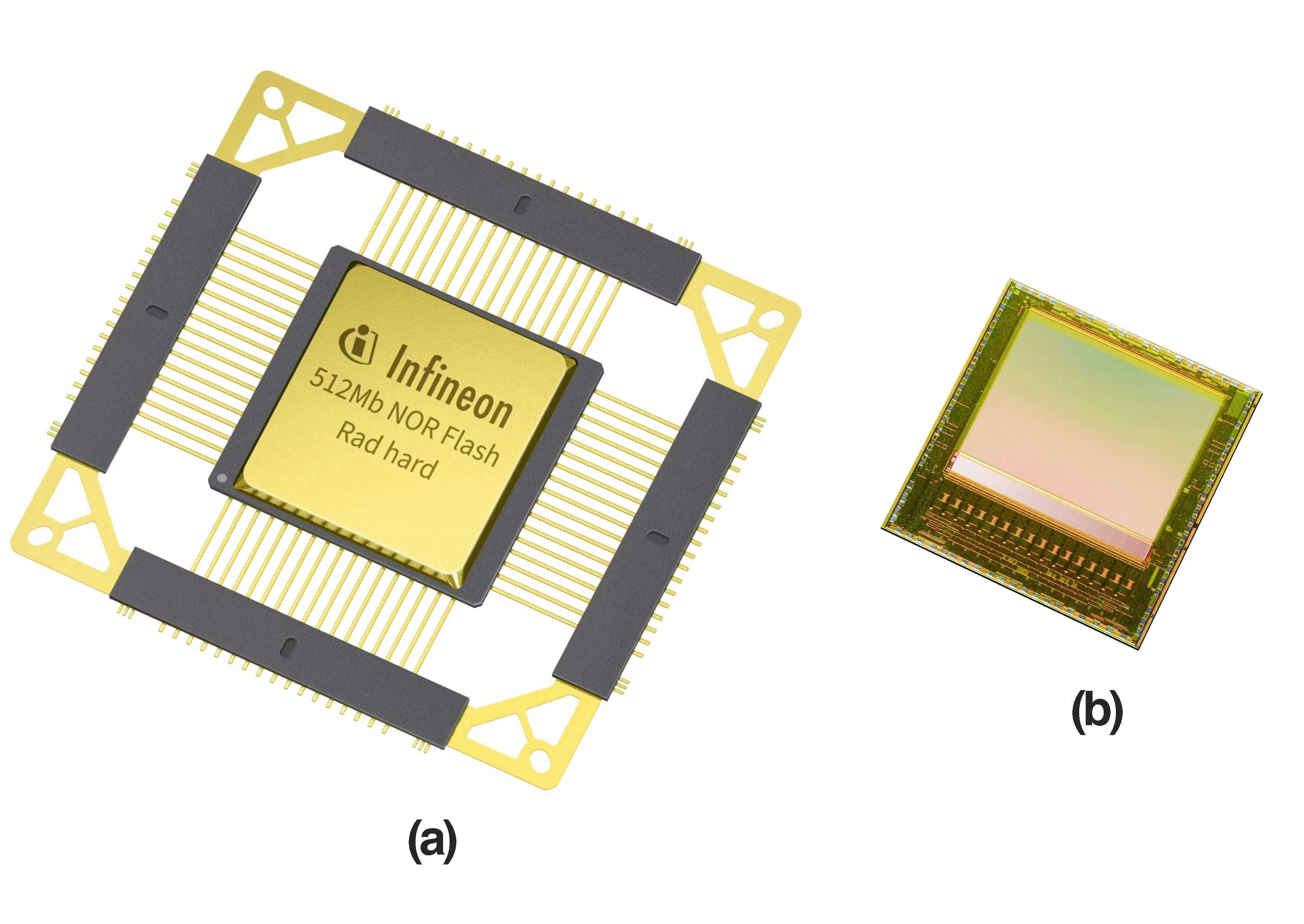

图1：封装半导体（a）与裸片（b）外形尺寸对比

抗辐照裸片半导体的核心优势

相比封装器件，裸片方案有七大优势。一是缩减体积与重量，裸片省去外部封装结构，元器件占位面积大幅压缩，对卫星、航天器、高端防务系统这类严控空间与载荷重量的装备至关重要。体积、重量优化能够精简整机结构、提升航天器有效载荷、削减航天发射成本。

二是拓展设计灵活度、提升集成度。依托裸片，工程师可开发高度集成的多芯片组件（MCM）与系统级封装（SiP）产品（图2），将功率、存储、逻辑等多种芯片集成在一套混合电路中，按需定制方案。受封装规格不兼容、寄生参数偏大、封装外形受限等因素制约，标准化封装器件很难实现此类高密度集成。

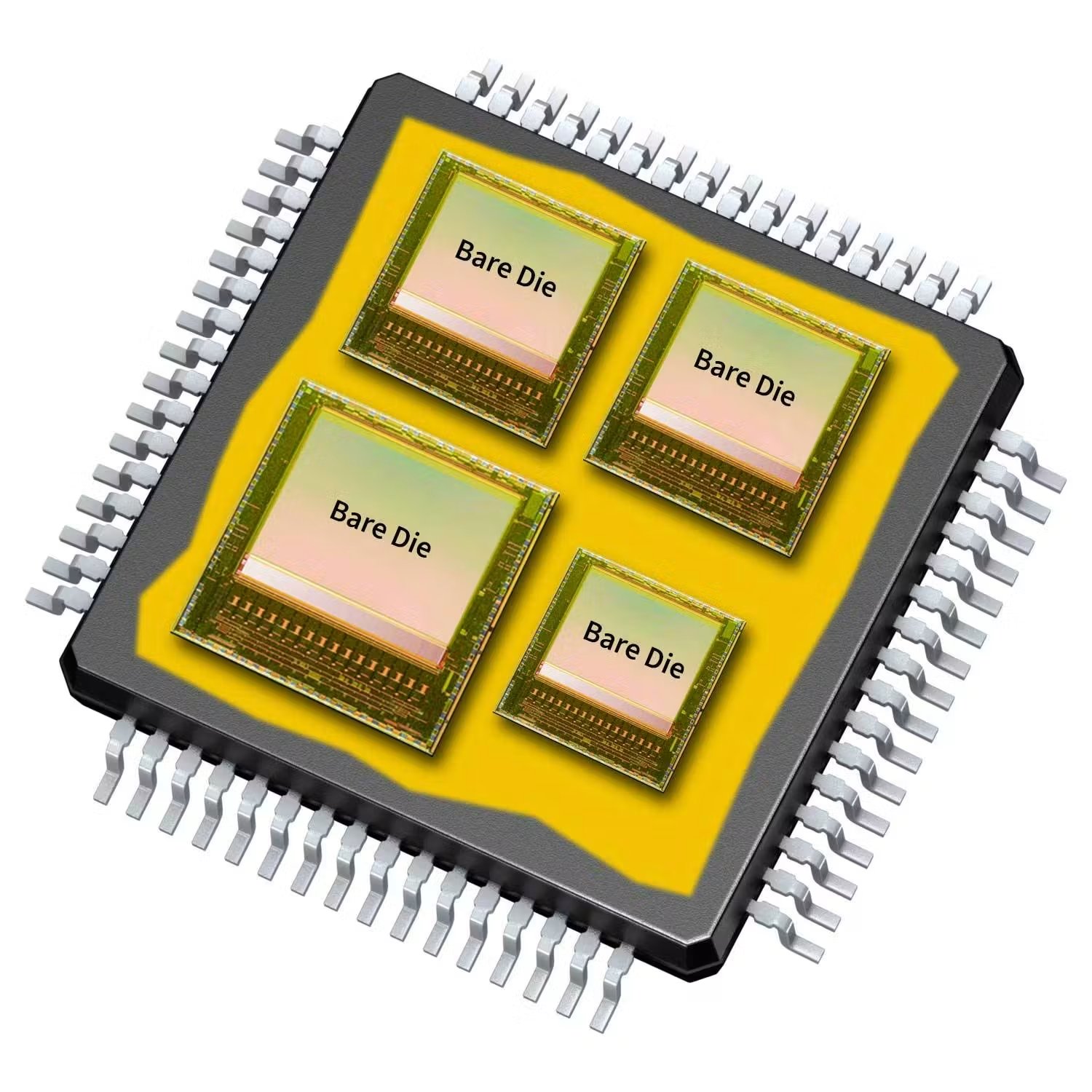

图2：多芯片组件（MCM）示例，单封装内集成多颗裸片

三是电学性能更优异。裸片可实现芯片焊区直连，缩短互连走线，最大限度降低寄生电感与寄生电容，带来多项性能提升：开关速率更快；信号传输延时更低；功耗损耗减小、电源效率提升；信号完整性更佳。上述优势在高速存储、电源管理产品中尤为突出；封装器件因内部引线与键合线，容易引入多余寄生干扰。

四是定制化封装选型，用户可自主选定裸片的封装工艺、封装材料与布局方案，适配自身工况：无论是气密密封、高端散热设计还是特殊异形规格，裸片均可采用板上芯片封装（COB）、倒装芯片等工艺，定制封装或直接贴装基板。而标准封装器件受量产规格限制，无法灵活定制。

五是散热性能优化，大功率高可靠设备的散热是设计难点。裸片可直接贴合散热片或导热基板，搭建高效散热通路（图3）；标准封装外壳会形成热阻壁垒，散热效率远不及裸片直贴方案。散热升级后，器件功率承载上限更高、使用寿命更长。

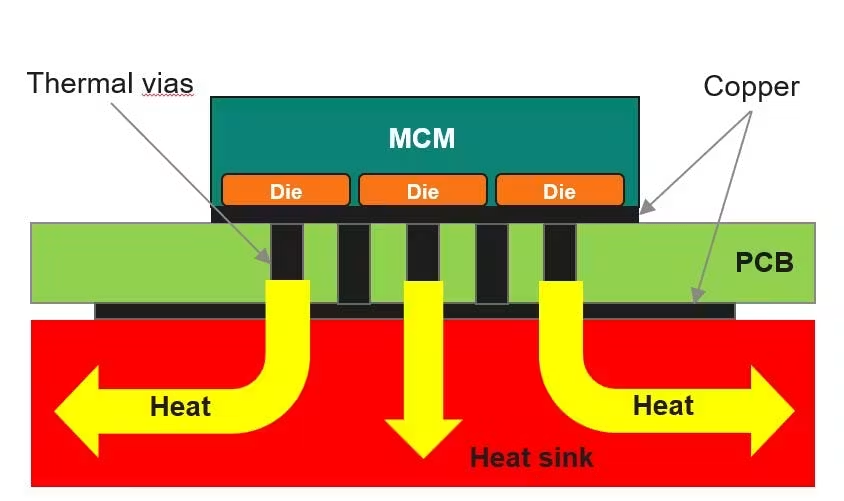

图3：搭配散热片与导热基板实现高效散热

六是整机抗辐照能力更强。裸片与封装器件均可采用抗辐照制程制造，但裸片能进一步提升系统整体抗辐射性能：通过定制封装或裸片直贴工艺，搭配专用屏蔽材料实现优于标准封装的辐射防护；还可在整机布局中将裸片避开高辐射区域。

七是供应链与交期优势。多数情况下，抗辐照裸片的供货时点早于同规格封装器件：封装产品需要额外经过封装开发、可靠性验证、量产测试等环节，拉长交付周期。项目周期紧张时，裸片可缩短样机试制与整机集成周期。

与封装型抗辐照半导体对比

成品封装器件便于上机焊接、接口标准化、现货可采购，适合以下场景：产品标准化要求高，整机工况要求宽松，需要快速搭建设计样机。

但在高密度定制集成、高性能、严苛环境使用场景中，封装器件短板明显：封装带来体积重量冗余、寄生参数偏高、散热路径受限、模组定制灵活性差。

裸片半导体重点落地场景

航天器与卫星，航天装备要求元器件轻量化、小型化、耐强辐射。裸片可制作高密度混合微电路，在极小空间内集成多元器件，配合定制屏蔽与散热方案，是星载设备优选。

国防装备，依靠裸片实现高集成、高性能与高可靠性；定制封装可满足军工严苛的抗冲击、抗振动、抗辐照规范。

核医疗与核测控设备，核反应堆、肿瘤放疗设备等高辐射工况，可依托裸片打造带定制屏蔽的整机，保障设备稳定与使用安全。

行业趋势：抗辐照领域裸片未来发展方向

相较标准封装产品，抗辐照裸片功率、存储半导体在减重缩尺、电气性能、集成能力、定制化等方面优势显著。裸片虽需要专业设计与加工能力，但在关键任务、高可靠装备中价值突出。

整机小型化、高性能、高集成的发展趋势，持续推动高辐射环境下裸片方案普及。硅通孔（TSV）、晶圆级封装（WLP）、高端倒装等芯片互连工艺不断成熟，大幅降低裸片集成难度、提升成品稳定性。

随着商业航天蓬勃发展、各国深化国防与深空探索，高灵活度、高可靠抗辐照电子产品需求持续上涨，裸片功率与存储芯片将成为下一代装备的核心支撑。
