ASML High-NA EUV，量产时机未到

与此前媒体报道不同，ASML的高数值孔径极紫外光刻技术目前仍无法用于逻辑芯片量产，即便最终落地，也大概率不会沿用最初设计形态。常规极紫外光刻历经五至十年才达到量产标准，由此来看这一现状并不意外。更关键的是，如今相关取舍不再单纯属于技术层面，而是价值收益层面的抉择。

就现阶段而言，在1.4纳米工艺节点，高数值孔径极紫外光刻带来的收益，无法覆盖投入成本与潜在风险。

行业正出现一大显著转变，晶圆代工厂客户如今能够参与工艺技术决策，台积电是推动这一变化的关键。其协同合作模式，让核心客户可直接参与制程路线规划。接触到的多家头部客户均表示，结合当下经济效益与制造风险，暂不会采用该光刻技术。

台积电在前两届技术研讨会上也公开表达了相同态度。公司联席首席运营官副手张晓明博士在2025年及上月的研讨会上均明确表态，对比预期收益，高数值孔径极紫外光刻的成本过于高昂。

英特尔前首席执行官帕特・基辛格时期，曾计划在14A工艺节点引入该技术，这是典型整合器件厂商式决策，过程基本未参考客户意见。陈立武上任后，客户在技术选型上的话语权大幅提升，英特尔的策略或将向台积电客户优先模式靠拢。三星同样选择空间有限，下游客户态度已然明朗。

客观来说，这款光刻技术本身可以正常运行，技术可行性不存在问题。真正的考验在于，能否实现量产所需的良率、设备稼动率与经济效益，以此保障大规模量产盈利。

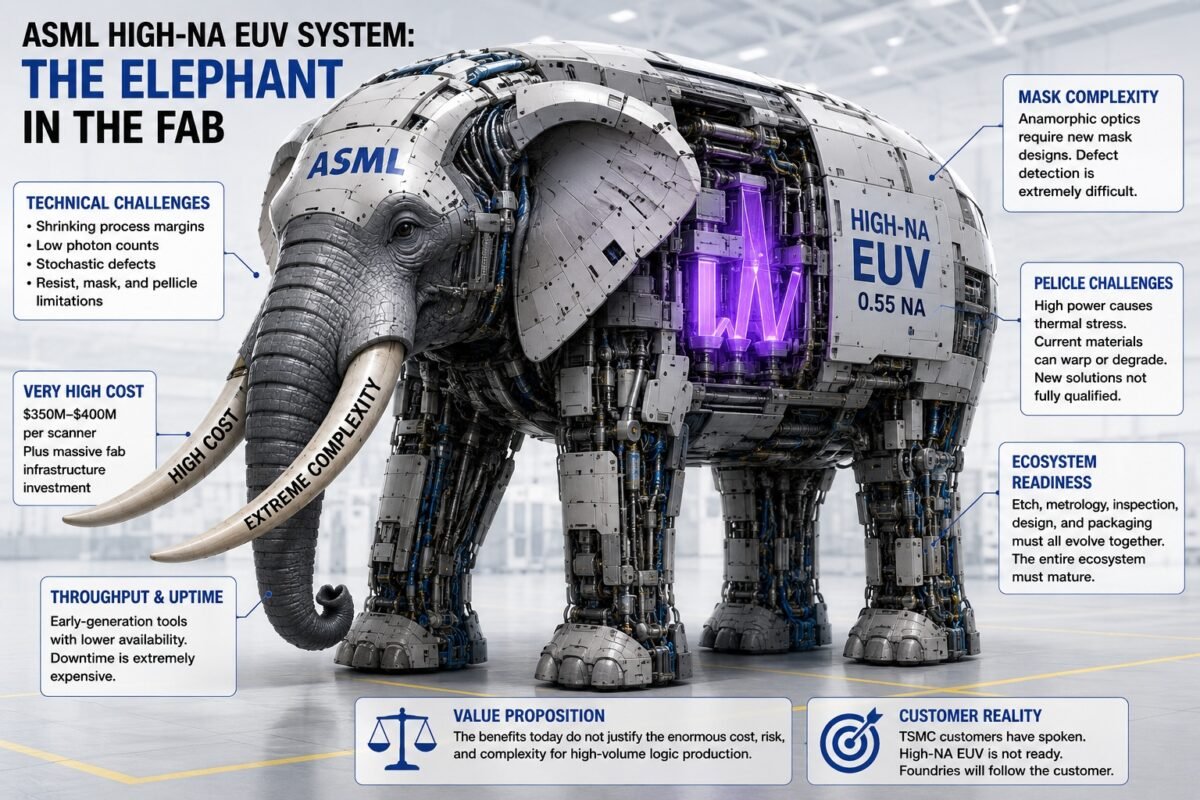

核心技术难点在于，该技术会大幅压缩工艺容错空间。常规极紫外光刻数值孔径为0.33，高数值孔径版本提升至0.55。孔径增大虽能提升分辨率、缩小晶体管尺寸，却会显著缩短焦深。实际生产中，曝光时晶圆表面必须保持极致平整，晶圆形貌细微起伏、热形变或是震动，都会造成图形缺陷，拉低成品良率。

光刻胶是另一大阻碍。受限于狭小焦深范围，高数值孔径设备必须使用更薄的光刻胶层。但胶层变薄后，吸收的极紫外光子数量随之减少，容易引发线条断裂、孔洞缺失、边缘粗糙等随机缺陷。这类缺陷无固定规律，常规工艺优化手段难以根除。先进制程下，极少缺陷就会导致芯片报废。

光子本身也存在固有难题。相较于深紫外光刻，极紫外光刻光子基数偏低。进入高数值孔径制程尺度后，光子吸收的随机波动会严重影响图形成型精度，光子吸收后产生的电子散射还会进一步降低加工精度。芯片工艺迈入埃米级别后，这类随机性物理效应愈发难以管控。

掩模版技术复杂度也同步攀升。该光刻设备采用变形光学设计，水平与垂直方向成像缩放比例不一致，需要全新的掩模结构与校正算法。极紫外掩模版本身已是半导体领域工艺难度顶尖的器件，高数值孔径版本进一步收紧缺陷容忍阈值。部分缺陷仅能在极紫外光照下显现，极大提升检测难度。

防护薄膜至今仍未攻克。薄膜用于隔绝污染物、保护掩模版，但高数值孔径设备光源功率大幅提升，会产生极强热应力，现有薄膜材料长期使用易出现形变、老化问题。新型材料虽在研发阶段，却尚未满足持续大规模量产的资质要求。

设备吞吐效率与稼动率同样至关重要。芯片工厂依靠高设备利用率保障盈利，停机损耗会直接拖累营收。高数值孔径光刻设备尚属初代产品，稳定性远不及成熟的常规极紫外设备。尖端工厂全天候不间断生产，设备一旦出现故障，将会造成巨大经济损失。

成本堪称最大阻碍。单台高数值孔径极紫外光刻机造价约3.5亿至4亿美元，是目前造价最高的生产设备。除此之外，工厂还需配套改造供电、冷却、减震系统，并重新规划洁净厂房，整体投入规模十分庞大。代工厂必须权衡，工艺微缩带来的性能提升，是否足以匹配巨额投入。

台积电已然完成利弊测算，并未急于投产该设备，而是通过多重曝光与工艺优化，继续挖掘现有0.33数值孔径极紫外设备的潜力。这一决策，兼顾了技术成熟度与商业回报考量。

产业配套体系也存在短板。光刻工艺无法独立运转，刻蚀、薄膜沉积、量检测试、设计软件、封装以及良率优化等环节必须协同迭代。新光刻技术会改变整套制造流程的相互作用逻辑，只有全产业链同步成熟，才能稳定实现大规模量产良率。

总而言之，高数值孔径极紫外光刻正处在实验室技术落地工业化量产的艰难过渡期。该技术在研发与试产阶段已验证基础能力，但芯片量产不仅要求技术可行，还需兼顾良率稳定、设备可靠、缺陷管控、产业配套、基建投入与商业收益。唯有各项条件全面达标，这项技术才能真正迈入主流量产阶段。
