台积电A14工艺有望2028年上半年量产

近日，行业媒体披露了台积电A14制程的最新量产时间表：风险试产定于2027年下半年，正式量产则在2028年上半年。承担首发生产任务的是，新竹宝山Fab 20与中部科学园区Fab 25两座工厂。

行业机构同步预估，2028年台积电A14的产能规模将达到英特尔14A的7.5倍。这不仅是技术节点的竞争，更是晶圆厂建设速度、设备部署规模、良率爬坡效率和客户订单体量的综合较量。

台积电：性能、功耗与SRAM三重升级

台积电A14并非简单的“N2缩水版”，而是一次系统性的平台升级。在今年第三季度财报电话会上，台积电管理层明确表示A14风险试产正按计划推进，2028年启动量产。

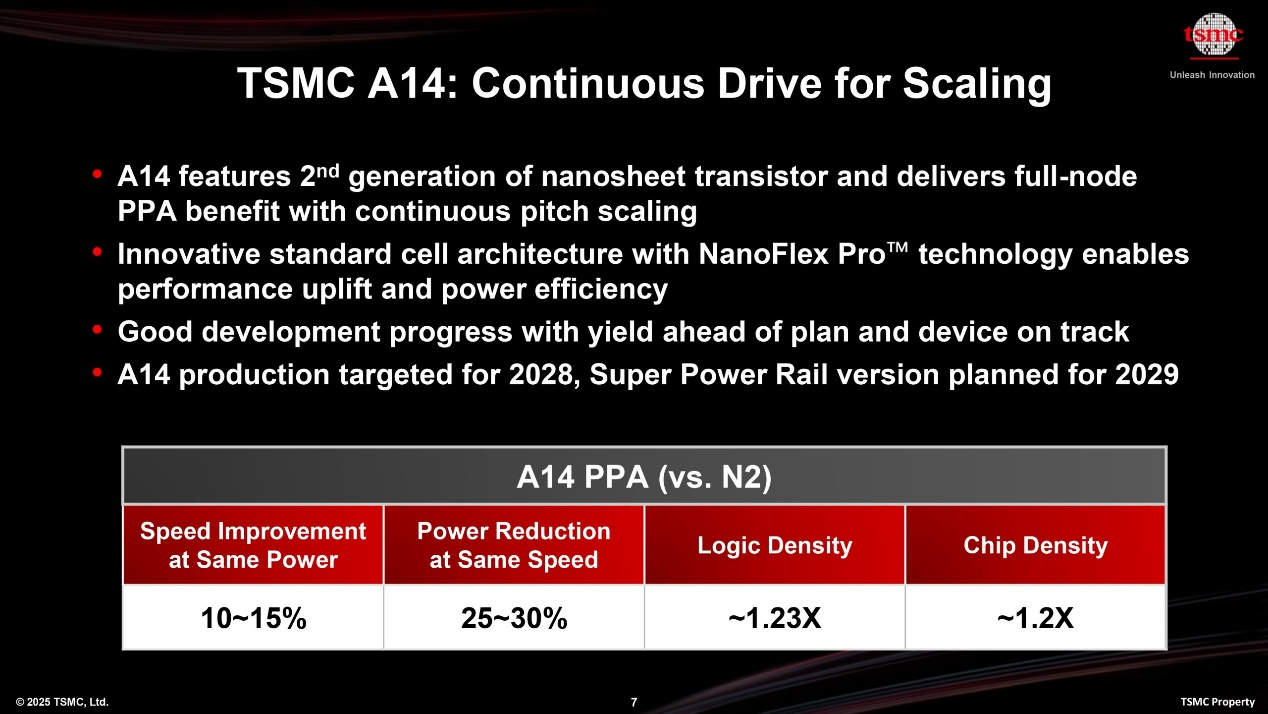

根据台积电公布的目标，A14采用第二代GAAFET纳米片晶体管，搭配NanoFlex Pro标准单元架构。相比N2制程，同等功耗下的性能提升10%至15%，同等性能下的功耗降低25%至30%，逻辑密度增加约20%。

更关键的是SRAM的微缩。自从N5（5nm）以来，台积电的SRAM单元面积几乎停滞在0.021μm²。而A14将把这一数字推进到0.017μm²以下，这将是台积电八年来首次实质性的SRAM bit-cell缩放。对于CPU、GPU和AI芯片而言，更小的SRAM单元意味着更大的缓存容量和更高的能效，这将直接影响芯片的算力密度。

另外，从客户端看，苹果将有望成为A14的首波客户，延续其与台积电在先进制程上的长期合作关系。台积电的路线图显示，A14的客户导入节奏比N2更快，客户参与度也更强。

英特尔：14A制程的竞争力同样在增强

产能差距的另一面，并不意味着英特尔14A在技术上的落后。恰恰相反，英特尔在14A上展现出了近年来少有的执行力。

英特尔CEO陈立武在2026年第二季度财报电话会上明确表示，14A的风险试产定于2027年下半年，并且公司在Q2决定全面投入2028年的高量产爬坡。这比此前市场预期的节奏提前了整整一年。

在缺陷密度上，14A的表现被形容为“自22纳米以来最佳”。目前缺陷率已降至D0=0.5，并计划在高量产启动前进一步优化至D0=0.1，目标是将良率提升至80%至90%区间。英特尔CFO David Zinsner透露，14A的0.9版PDK已于2026年10月发布，内部产品团队已开始在14A上设计芯片，外部客户的讨论也从技术评估转向了产能和供应规划。

在性能定位上，英特尔代工负责人Naga Chandrasekaran向投资者给出的预期是，14A的性能目标设定在台积电A14的5%以内。这意味着，两者在速度上可能只有微小的差距，或略快、略慢，亦或是持平。

值得注意的是，14A的另一张牌是High-NA EUV和背面供电。英特尔在14A上同时引入这两项技术，而台积电A14初期仍延续前面供电，背面供电要等到A12衍生制程才规划导入。这意味着，英特尔在特定技术维度上拥有自己的节奏和优势。潜在客户名单涵盖了特斯拉、苹果、英伟达、亚马逊，以及谷歌等多家重量级厂商。

先进制程的竞争，正在从技术转向规模

把台积电7.5倍的产能规模，和英特尔公开的14A性能目标放在一起，可以清晰地看到一个值得关注的深层产业趋势：先进制程的胜负手，正在从“谁的技术参数更高”转向“谁能稳定交付足够的产能”。

对于苹果、英伟达、AMD这些大型芯片设计公司而言，选择代工厂的标准是多维的，即制程性能固然重要，但晶圆产能、良率、成本、先进封装配套和供应链交付能力也同样关键。即使两家代工厂的制程性能接近，量产规模的差距仍会在一定程度上影响客户的决策。

总之，台积电A14的7.5倍产能预估，反映的是其在新制程初期就建立了远超同行的规模化交付能力。而英特尔14A在缺陷密度和风险试产节奏上的提速，则说明它正在努力缩小执行层面的差距。两者的竞争，最终将取决于谁能把先进制程转化为可持续、可预测的商业产能。

可以预见，2027年将是A14与14A的技术验证关键年，2028年则是量产竞争的决胜之年。谁能在这两年拿到更多稳定的先进制程产能，谁就能在下一代AI芯片竞赛里抢下先手优势。
