英飞凌、瑞萨、ADI集体押注，MCU赛道变天了！

10月，Synaptics发布了Astra SR200芯片，它的AI算力达400 GOPS，并在封装内部直接集成了最高256MB的高带宽定制内存。

当一颗原本只该负责读取传感器数据、控制物理开关的MCU，开始具备在本地承载多模态大模型的能力时，MCU与微处理器（MPU）、控制与计算的品类边界，正在被打破。这一标志性产品的出现，反映出整个MCU产业在端侧AI需求爆发下，正在经历底层架构重塑。

MCU难以兼顾高算力、大存储与低功耗

过去，MCU的核心设计逻辑是极致的低功耗与低成本。在传统的嵌入式系统中，MCU的主频通常在几十兆到一两百兆赫兹之间，片上的SRAM容量多在几十KB到一两MB的区间。这种配置用来读取温度、控制电机或执行简单的逻辑判断，完全足够且极其省电。

但现在的智能设备变了。手表、扫地机、甚至工厂里的边缘传感器，都要求能够在本地跑AI模型。以当前主流的端侧多模态AI模型为例，即便经过深度的裁剪和量化，其权重参数加上推理过程产生的中间激活值，往往也需要数十兆甚至上百兆字节的内存空间。传统MCU的片上存储远远不够，AI模型稍微大一点，算力就算不过来，存储空间也装不下。

更严峻的挑战在于资源抢占引发的响应延迟。传统MCU的核心任务是实时控制，要求物理信号输入后必须在微秒或毫秒级做出响应。而AI推理是典型的突发大吞吐量计算，当庞大的模型权重在内存与计算单元间频繁搬运时，会严重挤占系统总线带宽。一旦总线拥堵，原本该立即触发的控制中断就会被延迟，这在汽车电子或工业机械臂等对实时性要求严苛的场景中，可能直接导致系统控制失准，引发安全隐患。

这就让硬件设计陷入了两难的境地。如果在电路板上外挂DRAM内存，高频的数据搬运会带来极高的电容充放电功耗，且外部走线拉长了传输延迟，极易引入电磁干扰。如果直接换成强大的MPU加Linux系统，芯片本身昂贵且动辄几瓦的功耗，让靠电池供电的边缘设备根本扛不住。对MCU厂商而言，既要提供足以支撑AI推理的高算力，又要塞入海量数据所需的大存储，同时还要保持低功耗。这如同要求一辆家用代步车不仅具备跑车的动力、货车的容量还要有自行车的油耗，成为了一道极具挑战的难题。

巨头如何优化MCU性能兼顾？

面对这一行业难题，全球头部MCU与模拟芯片大厂从芯片堆叠、底层存储、安全防御、算力下沉以及生态并购等维度，给出了多样的解决方案。

Synaptics通过封装级堆叠将大内存直接集成进芯片。在Astra SR200中，Synaptics不仅集成了专用的NPU，提供高达400 GOPS的AI算力，更关键的是在封装内部直接整合了最高256MB的高带宽定制内存。这种设计把原本发生在电路板上的数据搬运，直接转移到了芯片封装内部。由于内存与计算核心的物理距离极近，数据通信的功耗和延迟大幅降低。通过这种类似于服务器芯片的2.5D/3D封装级堆叠，Synaptics让MCU在局部实现了MPU级别的内存体验。Synaptics高管Vikram Gupta表示，SR200的设计初衷，是将应用处理器的内存与算力特性，带入传统MCU的低功耗领域。

瑞萨电子则选择替换底层存储介质，用MRAM解决工业边缘痛点。同样在10月份，瑞萨发布了RX74M和RX74N两款旗舰MCU，直接将制程工艺拉升到了22nm，并换掉了传统的嵌入式闪存，集成了1MB的MRAM。在工业边缘计算中，设备需要高频记录AI推理日志和状态参数。传统闪存写入前必须进行块擦除，且擦写寿命通常在十万次量级。MRAM利用磁隧道结的磁阻效应存储数据，不仅断电不丢失，写入速度达到纳秒级，且擦写寿命显著高于传统嵌入式闪存。其物理特性还带来了极强的耐高温能力，在125℃的严苛工业环境下依然能保持数据稳定。瑞萨在公告中指出，MRAM的引入消除了工业设备在AI推理时高频记录数据对闪存寿命的担忧。对于需要长期无人值守运转的工业节点而言，数据记录的可靠性得到了实质性提升。

英飞凌正在把PQC硬件加速引入车规MCU。随着量子计算演进，传统加密算法面临被破解的风险。据英飞凌AURIX TC4x产品资料，2026年2月末推出的AURIX™ TC4x（TC49）已具备PQC能力，集成专用CPU、NVM和硬件加速器，用于安全启动与安全远程更新等场景，PQC能力正向AURIX TC4x与TRAVEO T2G系列扩展。英飞凌称，将PQC硬化在芯片内部有助于保障设备十年生命周期内的数据安全，同时把加密任务卸载到硬件加速器，降低对主控CPU算力的占用。

德州仪器则把PQC部署延伸到车载与工业安全MCU。MSPM33C321x采用Arm Cortex-M33，最高160MHz，集成1MB双分区闪存和256KB SRAM，均支持ECC，并带有TrustZone、全局安全控制器（GSC）和ROM信任根；公开资料称其可逐步部署PQC算法，符合CNSA 2.0规范。随着联网边缘设备增加，硬件级安全正逐步成为车规和工业MCU的标配。

君正股份走的是通用平台下沉路线。10月26日，君正股份在互动平台表示，其AI MCU定位为通用平台级，面向广泛物联网领域，提供MCU级别的功耗和成本、SoC级别的性能和体验，目前已给客户提供样品，预计明年量产销售。君正股份指出，这种将高算力NPU直接集成进通用MCU架构的做法，使得关键词唤醒、简单视觉检测等任务无需昂贵DRAM支持即可在极低功耗下运行。

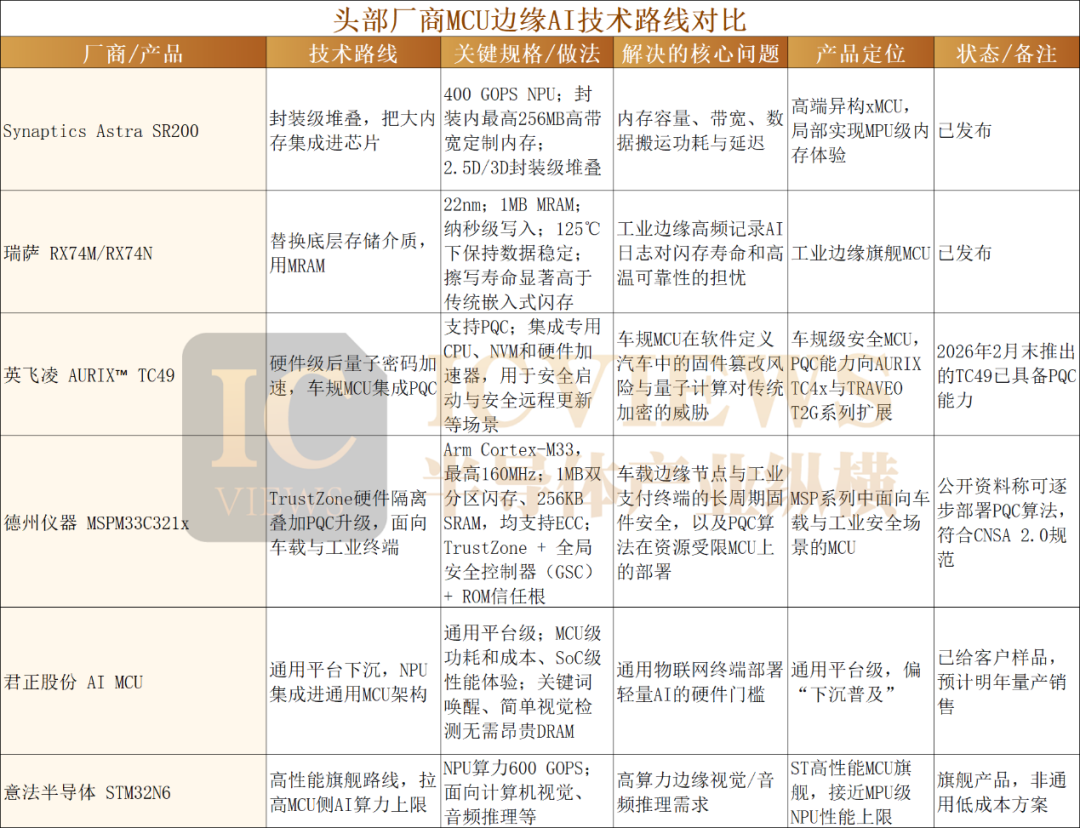

意法半导体（ST）的STM32N6则代表了MCU侧AI算力的另一个方向。作为ST高性能MCU的旗舰产品，其NPU算力达到600 GOPS，面向计算机视觉、音频推理等对算力要求更高的边缘场景，提供的是MCU形态下接近MPU级别的NPU性能上限，而非通用低成本方案。

ADI与安森美等企业通过重大并购，加速构建平台级打包方案。2026年的MCU赛道不仅有技术迭代，更有资本层面密集的并购动作。ADI宣布以13.5亿美元收购Alif Semiconductor补强低功耗AI架构；安森美修订协议，拟以57亿美元收购Synaptics获取边缘运算与无线连接版图；德州仪器宣布以75亿美元收购Silicon Labs将嵌入式无线连接收入囊中。ADI首席执行官Vincent Roche表示，收购Alif将把其创新的AI MCU与ADI的边缘计算技术相结合，以满足客户对智能边缘设备日益增长的需求。客户现在的需求不再是单纯的控制核心，而是“控制+AI+无线连接+安全”的一体化方案。并购正成为巨头补齐生态短板、争夺全栈物联网方案话语权的重要途径。

MCU与MPU正走向融合

透过厂商密集的产品发布和资本动作，我们看到MCU行业的竞争维度正在发生变化。

首先，硬件架构正在走向异构高密度集成。以前的MCU更像一个单核小作坊，现在的xMCU集成了CPU、NPU和高带宽内存，在局部可以理解为一座微型计算工厂，但其算力和功耗仍受封装与散热边界约束。边缘设备的架构设计正在复制数据中心的演进逻辑，即把计算和存储尽可能拉近，封装在一起，以对抗外部数据搬运带来的功耗与延迟瓶颈。未来，为了平衡极端的算力需求与先进制程带来的高昂成本，高端MCU极有可能引入类似服务器的Chiplet（芯粒）设计理念。将计算、存储与IO模块解耦制造后再进行先进封装，这不仅会改变MCU的设计方式，更将为晶圆代工厂和封测厂带来巨大的增量市场，封装能力将成为决定MCU性能上限的关键变量之一。

其次，高端MCU成本高企正在抬高边缘AI MCU的进入门槛，加剧行业分化，使低端基础控制MCU继续停留在低利润区间。过去MCU市场竞争极其惨烈，拼的是谁的价格更低，几毛钱的微薄利润撑起了庞大的出货量。如今，为了在端侧跑通AI模型，高端MCU趋势上可能采用22nm甚至更优的制程、上MRAM、使用高带宽封装内存的先进封装。先进制程与封装工艺的引入，导致高端MCU的BOM成本被硬生生拉高。这将使低端基础控制MCU继续停留在低利润区间，而具备边缘AI能力的高端MCU则可能进一步向少数具备全栈能力的头部厂商集中。

最后，MCU与MPU的边界正在走向模糊。当微控制器具备了运行复杂操作系统的能力，同时依然保持极低的待机功耗时，控制与计算的界限便被彻底打破。在机器人和高级驾驶辅助等应用场景中，由于网络延迟和隐私保护的硬性要求，越来越多的AI推理必须在本地完成。这要求微控制器必须在硬件层面重构算力、存储与安全体系。芯片设计公司如果只提供硬件参数将难以满足客户需求，只有提供包含算法模型库与开发工具链的一站式平台，才能在这一轮架构融合中取得优势地位。

MCU向边缘AI平台升级，是端侧推理需求上升与低功耗约束共同作用的必然结果。当一颗硬币大小的微控制器，不仅装下了庞大的内存，还能在几毫瓦级功耗下运行关键词唤醒、简单视觉检测等轻量模型，它正在从单一的控制单元，转变为具备本地推理能力的边缘计算节点。但这一进程能在多大范围内落地，仍取决于成本、工具链和实际场景的验证。
