打破30年技术封锁，俄罗斯自研130nm光刻机问世

俄罗斯，造出了自己的130纳米光刻机。

近日，俄罗斯第一副总理曼图罗夫正式官宣：俄罗斯和白俄罗斯联合研制的130纳米光刻机样机研制成功，国产核心准分子激光器完成试验，整机验收将于今年秋季启动、年底收官。

这一成果打破了西方技术封锁，让俄罗斯跻身为全球少数具备成熟制程光刻机自研能力的国家之列。

技术突破：核心参数与国产化亮点

此次问世的130纳米光刻机由俄罗斯泽列诺格勒纳米技术中心（ZNTC）与白俄罗斯普拉纳尔公司（Planar）联合打造，适配8英寸晶圆生产，可稳定完成超大规模集成电路的拓扑图形投影与多重复制。该设备搭载俄罗斯自研248纳米KrF准分子激光器，摆脱了对美日德垄断光源的依赖，实现了核心光源、关键零部件及半导体材料的全面国产化。

从技术攻关的时间线来看，俄方2025年初才实现350纳米光刻机的量产落地，仅用了短短一年多就完成了130纳米核心技术的突破，还同步推出了150纳米电子束光刻设备，整个研发迭代的推进效率远超行业普遍预期。

对标ASML：成本与路线的差异化竞争

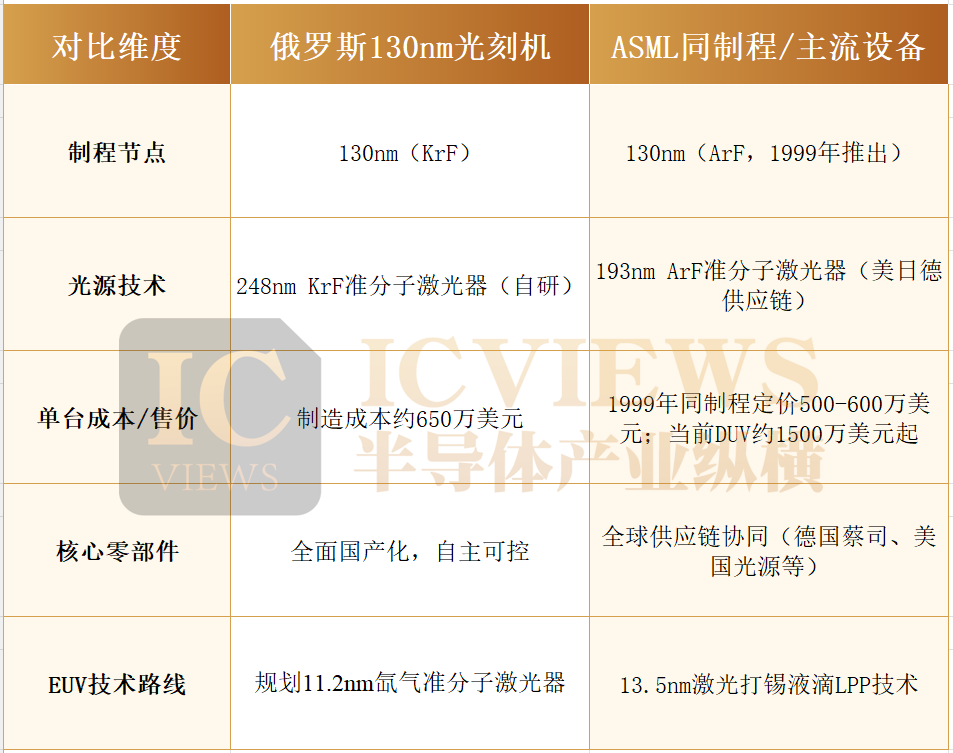

此次俄罗斯130纳米光刻机的亮相，自然免不了与全球龙头ASML对比。二者在技术路线、成本结构和市场定位上有着差异显著，俄罗斯走的是一条“另起炉灶”的差异化之路。

据悉，俄罗斯工贸部为整个光刻机项目投入的研发经费达57亿卢布（约合6827万美元），单台制造成本约5.422亿卢布（约合650万美元）。作为对比，ASML早在1999年就已将同制程设备的定价设为500-600万美元的高位，时隔二十余年，俄罗斯推出的同级别设备依然具备显著的成本优势。

更关键的是，ASML的设备高度依赖全球精密供应链的跨区域协同，而俄罗斯这套光刻设备实现了核心环节的国产化，在外部技术封锁的环境下，这种完全自主的属性让它具备了普通商用设备无法比拟的战略价值。

应用场景：130纳米在今天能干什么？

有人可能会问：130纳米，2002年英特尔奔腾4就是这个制程，今天造出来有什么用？

俄罗斯不是要造手机芯片，它要造导弹里的陀螺仪芯片、苏-57上的航电芯片、S-400里的控制芯片。

130纳米不需要EUV，不需要193纳米浸没式，也不需要最顶尖的镜头。汽车电子、工业控制、传感器、功率器件、军工芯片等这些领域对制程要求不高，但对可靠性和供货稳定性要求极高。而130纳米，恰好完全够用。

俄罗斯国内200毫米晶圆工厂包括Mikron、NM-Tech、Element Group旗下企业等。此前采购的同类外国设备保有量约25-40台，考虑到设备磨损和产线扩展，俄罗斯微电子总需求在2030-2032年前估计为15-25台。

ZNTC负责人科瓦廖夫表示，2027年公司计划与用户签订批量供应合同。

未来路线：2036年冲击10纳米以下EUV

130纳米只是第一步，根据俄罗斯科学院公布的迭代路线图：2026年推进65-40纳米机型，2032年攻克28纳米，2036年冲击10纳米以下EUV。不同于ASML的LPP路线，俄罗斯计划采用11.2纳米氙气准分子激光器，虽然存在转换效率低、寿命短等短板，但规避了ASML海量专利壁垒，有望打造自主技术体系。

不过，光刻机的成功只是第一步，真正的考验在于整个产业链的协同：从光刻胶、掩膜版等上百种材料的稳定供应，到EDA软件的精准辅助，再到高端人才的持续投入，缺一不可。目前，俄罗斯虽然在关键材料上实现了60余种的自主掌握，却在EDA软件自研和人才梯队建设上存在明显短板，这些因素共同构成了其从样机验证迈向大规模量产的主要障碍。

过去三十年，全球先进制程领域的核心话语权，始终牢牢掌握在ASML、台积电、三星、英特尔四家巨头手中。这次俄罗斯130纳米光刻机的突破，从技术维度看算不上领先，但它却是在极限封锁下自主创新的典型范本，直接证明了成熟制程的全产业链闭环，完全可以通过本土持续攻坚实现。虽然向先进制程追赶仍需漫长的技术沉淀，但这次突破的意义早已超出设备本身：它不仅盘活了俄罗斯本土微电子产业，也为全球受技术限制的国家提供了重要参考。
