三维集成时代，芯片失效分析难度升级

失效分析已经成为工艺优化不可或缺的一环，并且从二维分析手段演变为一项三维层面的难题。数十年来，半导体失效分析基本沿用二维思路。如今，搭载先进封装的新型逻辑与存储架构，从根本上改变了这套模式。异构集成、芯粒架构、三维堆叠以及日趋复杂的封装级供电网络，让失效分析升级为三维挑战：判断缺陷的深度位置，和定位其平面XY坐标同等重要。

这场变革的背景是，芯片厂商面临巨大压力，需要缩短研发周期，同时在先进工艺节点维持高良率。因此失效分析不再仅仅是实验室工作。对于AI芯片而言尤其如此，这类芯片尺寸更大、制造成本高昂。在工艺早期识别失效问题，是最大化良率与盈利水平的必要手段。

封装

先进封装大幅提升了缺陷定位难度。现代封装集成多颗有源裸片、硅通孔、混合键合、重布线层、高端基板与复杂供电网络。电路失效可能起源于某一颗裸片，却在封装内其他位置显现，这使得根因分析远比传统单片器件复杂。

难点不止于找到缺陷。工程师还需要理解多种材料、界面与制造工艺之间的相互作用，过去这些环节都是分开研究的。哪怕单个界面出现微小偏差，也会影响器件整体性能与长期可靠性。

这种复杂性会直接影响良率。缺陷机理排查延迟，会拖慢工艺优化与整改动作，拉长研发和量产阶段的学习周期。随着先进封装成为AI与高性能计算的核心技术，快速缺陷定位已经成为保障生产效率的关键。

Z轴

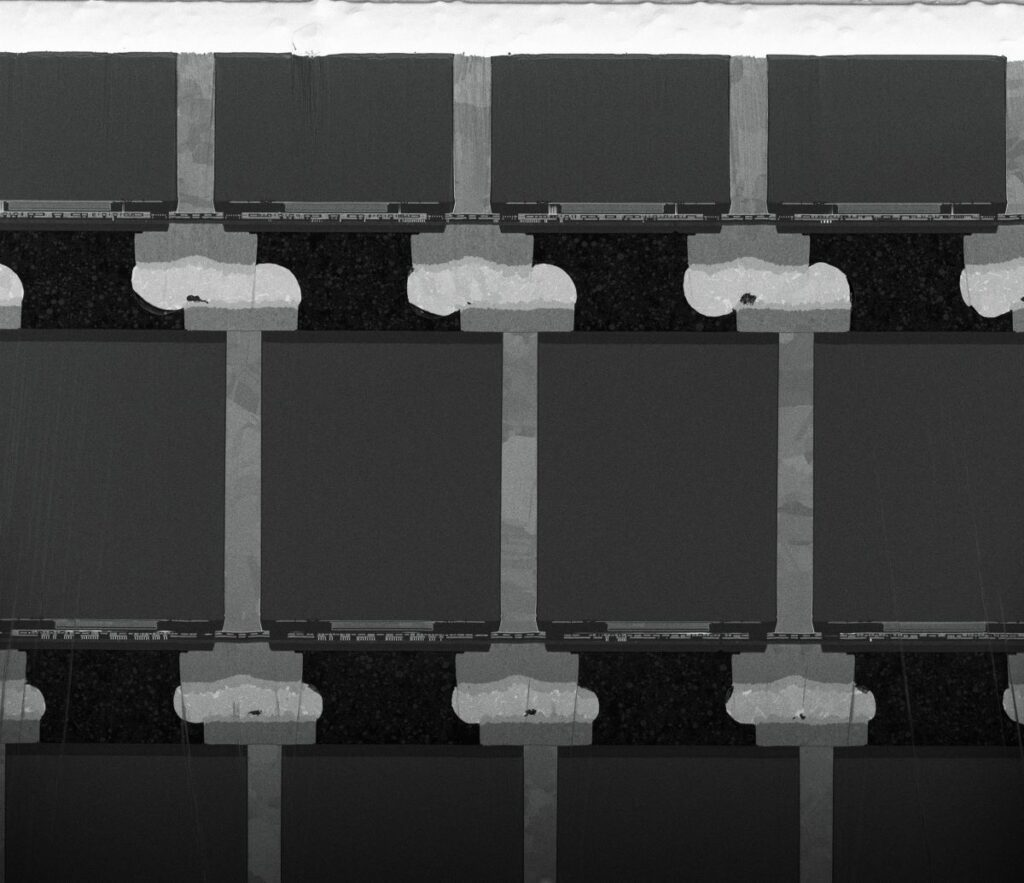

最大变化之一，就是失效分析不再局限于X、Y平面方向。工程师现在还必须掌握Z轴方向上发生的问题。关键缺陷可能埋藏在多层器件结构、有源裸片或者封装塑封材料之下，传统切片观察只能解决一部分问题。

因此工程师越来越多地联用多种互补分析手段，包括X射线显微镜、声学成像、聚焦离子束技术、电子显微镜、电学表征以及红外成像，以此完整掌握器件特性。没有任何单一技术能够还原全貌。想要成功定位失效，需要关联多组数据，搞清楚日益复杂封装体的物理结构与电学行为。

这种多模态分析方案带来了新挑战：每种分析技术产出的数据，分辨率、坐标体系和衬度机制各不相同。要把这些数据集整合为统一模型，需要灵活的工作流，保证多技术之间的空间对应关系。随着新型封装技术持续迭代，这种灵活能力愈发重要。

AI与机器学习

人工智能和工作流自动化，正在让这套日趋复杂的分析方案落地。AI并非取代专家判断，而是减少重复性工作、提升图像解读效率，加速多类分析数据之间的关联比对。

机器学习能够识别微弱的缺陷特征，自动完成图像分割，简化跨模态配准，帮助工程师更快采取整改措施。同样重要的是，自动化降低了高端分析设备的使用门槛，让更多工艺和良率工程师能够使用精密表征工具，无需多年专业积累。专家依旧不可或缺，但他们可以把更多精力放在结果解读，而非数据预处理上。

分析速度也成为核心指标。过去大部分分析工作都在晶圆厂外的中心化实验室完成。如今，埋层结构的测量与缺陷分析正在向晶圆厂靠近，更快向工艺工程师反馈结果。缩短缺陷检出到工艺整改的间隔，有助于控制良率波动、加快工艺开发。分析数据的价值不只取决于数据质量，还取决于能否快速交到负责改善制造性能的工程师手中。

行业挑战不止集中在前沿晶体管尺寸。AI计算平台加速了封装级供电集成，把功率器件做得更靠近裸片。虽然这类功能器件尺寸大于纳米级存储和逻辑芯片，但它们工作在严苛的电、热、力学环境下；空洞、分层、互连退化等缺陷，会显著影响可靠性。这类器件的存在，进一步要求分析技术能够覆盖跨尺度观测。

氮化镓高电子迁移率晶体管（GaN HEMT）案例，需要借助重建与分割技术实现三维观测

展望未来，行业最大瓶颈并非获取更多分析数据，而是如何落地使用这些多源信息。结构成像、测量表征、电学测试与化学分析，必须整合到一套工作流中，支撑可靠的失效根因判定。

半导体创新越来越依赖先进封装，而不只是晶体管微缩。失效分析正成为提升良率的核心支撑。依托多模态表征、AI辅助工作流以及更快的数据交付，从二维检测转向完整三维分析，将在下一代半导体制造中发挥核心作用。
