封装基板，不再一招通吃

多年来，基板问题的描述相对简单，尽管解决起来难度很大。只要产出足够数量的基板，满足尺寸与良率要求，先进封装产线就能持续运转。

ABF载板短缺问题登上企业高管的看板，进一步印证了上述观点，产能依旧是整体供需格局中的关键一环。但即便供应商拥有闲置产能，也未必能生产出现代先进封装所需的基板。更大的基板尺寸、更多层结构、更精细的布线、新型电介质、嵌入式元器件以及更严苛的机械公差，这些要求往往叠加在一起，将单纯的供给难题转变为工艺能力难题。

经济层面的变化，正在揭示这一转变趋势。企业在基板上投入的资金持续增加，但基板出货量并未同步增长，原因是每一块基板都需要消耗更多材料、采用更复杂的结构。在AI与服务器封装场景中，这通常意味着基板面积更大、层数更多，互连要求也更为严苛。

Prismark首席顾问Yu-Po Wang在近期的行业会议演讲中表示：“基板价值的增长速度快于出货量，因为封装采用更多层数、更大基板尺寸，材料消耗随之增加。增长最强劲的领域仍是服务器，尤其是大尺寸倒装BGA封装。”

有产能，能做什么？过去只问产能的问题，如今多了一个限定条件 ——这个产能能生产什么产品？即便两家供应商都生产有机基板，且封装占用面积大致相同，产品也未必可以互相替代。每一种封装架构，都对材料组合、尺寸规格、工艺上限有专属要求，仅仅匹配封装占用面积只是基础。电介质特性、线宽线距、叠层结构、热膨胀系数（CTE）、嵌入式无源器件、供电方案、热性能以及组装流程，都会大幅缩小可选材料范围。这种选择范围的收窄，根源在于越来越多的系统功能被集成到封装内部。

芯粒技术把大型系统拆分为多个裸芯片再进行集成，一定程度缓解了硅片微缩的难题。但原本集成在单颗硅片上的各项功能，在拆分之后仍需要互相通信。信号必须穿过封装，电力要输送到每颗裸芯片，且损耗与噪声不能超标；HBM必须和逻辑芯片保持足够近的距离，才能发挥带宽优势。

Intel Foundry高级首席工程师Tarek Ibrahim在近期演讲中提到：“从封装角度看，封装不只是保护器件。它实际上承载大量信号传输与供电任务。因此我们和材料厂商、设备供应商以及基板供应商协同，优化电介质与设计规则。”

这些新增需求，让原本属于封装层面的选择，升级为系统级决策。电介质的选型，依据是其电学特性对信号传输的影响，而不是仅仅满足压合与组装的要求。层数会影响布线能力与供电效果；嵌入式无源器件可以缩短电路路径，但会占用面积、增加工艺步骤；光集成则带来独有的几何结构、材料与热敏感性要求。基板依旧位于裸芯片下方，但它承担的功能，越来越多地决定裸芯片协同工作的性能上限。

基板的专业化分化，既发生在不同基板品类之间，也存在于同一品类内部。当不同封装需要不同核心结构、层数与嵌入式功能时，有机基板之间也不再具备广泛互换性。

Shinko Electric企业高管、研发总经理Yasushi Araki在近期会议演讲中表示：“我们拥有三类核心层结构，以及4层、6层、8层核心基板方案。现在客户要求我们在核心层嵌入无源器件，保障电源完整性。”

这也让大家熟悉的有机基板、硅基板、玻璃基板之争，存在一定误导性。这些方案依旧是重要的架构选择，但同一大类内部已经出现专业化分化。当设计方案需要大规模量产，而不只是一次样品验证时，这种分化的影响会变得更加关键。版图工具可以画出更细的线路，封装架构师可以要求增加增层，但这两项都不能证明供应商可以以合格良率量产数百万片这类基板。

良率才是真正的设计规则。客户架构、OSAT组装规则与基板供应商工艺极限之间的交集，划定了设计与量产的边界。随着先进封装尺寸迭代，设计规则必须适配多个生产窗口。一套满足封装架构的几何设计，还必须保证基板供应商能稳定产出，OSAT厂商可以可靠完成组装。

安靠主流业务单元高级副总裁兼总经理Joe Roybal表示：“我们可能想要采用某套设计规则，但基板供应商会告诉我们，大尺寸多层结构下，这套方案会拉低良率。我们必须保证良率处于合理水平，必要时还要调整组装工艺，无论是标准大规模回流焊、激光辅助键合还是热压键合。”

因此，一项规格在技术上能够实现，却可能在经济层面失去可行性。更多层数会提升缺陷与对位偏差的发生概率；更大基板面积，会让尺寸与机械偏差有更长的累积空间；更精细布线会压缩工艺裕量。但难点往往不是单一的重大失效模式，而是多项公差同时收紧，导致供应商标称工艺能力无法直接转化为量产良率。不同设计之间可复现性下降，这一问题同样关键。

Roybal补充道：“现在我们没法简单说‘这个方案我们之前做过’。每个客户需求都不一样，在进入验证和大规模量产前，都要开展对应的开发工作。”

基板尺寸、裸芯片摆放、节距以及热约束的差异，足以让一套成熟工艺窗口仅作为起点，而不是可以直接复用的方案。这也改变了第二供应商的含义。

即便一家厂商拥有闲置产能，也必须复现对应的叠层结构、尺寸、电学性能与量产良率，才能成为可替代供应商。基板越偏向某一种专属架构，合格供应商池就会远小于名义上的供应商总数。这种专业化分化，甚至会传导到不属于成品基板的原材料上。

叠层结构改变材料选型

基板在组装过程中并非一成不变。根据工艺流程，基板可能临时贴合在载板上，反复经历升温和冷却，涂布电介质，经受等离子体或湿法化学处理，电镀、减薄、解键合、清洗。每一步工序，都会让基板变成带有加工历史的物理结构，包含残余应力、翘曲、表面状态，以及经历多次化学与温度循环的材料。

临时键合材料是这套工艺链路中的关键一环。它会接触聚合物、电介质、金属、硅或者玻璃，需要在加工过程中牢固固定越来越薄的结构，同时刚度不能过高，避免引入额外机械应力。这些要求会随接触面、热预算，以及材料需要承受的翘曲量发生变化。

Brewer Science先进半导体封装材料经理Hamed Derami表示：“这类材料的设计必须高度面向特定应用。某一种临时键合材料可能适配一套工艺，换到另一套就失效。我们通常根据接触面和工艺的粘接要求，重新设计材料配方。”

工艺窗口的裕量往往很窄。粘接力不足，封装在加工时会发生分层；模量过高，临时键合层非但无法缓冲应力，反而会引入应力。在键合结构上方制作细间距RDL时，总厚度偏差同样关键，局部厚度偏差会降低整片晶圆上RDL的均匀度与分辨率。因此Brewer会围绕粘接性能、热预算、翘曲以及特定工艺流程的其他需求来调配材料，而不是假设一种配方就能适配所有架构。

架构不变，材料也可能需要调整。不同塑封料会改变粘接效果与机械载荷；固化条件或热预算的变化，也会影响聚合物特性。Derami补充：“哪怕客户封装方案从版本一迭代到版本二，我们都有可能更换材料。”

从晶圆级转向面板级加工，又带来新的要求。涂层不均、更高应力与翘曲问题，要求面板级封装使用的临时键合材料具备更强的热稳定性与机械稳定性。

永久基板内部的玻璃材料也存在同样的依存关系。带铜填充玻璃通孔（TGV）的结构在升降温时，铜与周围玻璃的热膨胀系数不同，伸缩幅度存在差异。应用材料（Applied Materials）发现，仅降低两者之间衬层的热膨胀系数并不足够。如果衬层模量仍然过高，就无法充分形变释放应变；采用低热膨胀系数、低模量的衬层，能够同时缓解热失配与力学响应，减少开裂。

应用材料先进封装工艺集成工程师Poulomi Mukherjee在近期会议演讲中提到：“很多人认为更换玻璃材料只会改变工艺，这让我们意识到，需要一套兼容多种玻璃的方案，保证下游工艺无需改动。”

目标是实现工艺可移植性，但为实现这种可移植性而开展的工程开发，暴露了底层难题。“玻璃” 并不是一套固定的力学与界面参数。只要成分或性能发生足够大的改变，应力、种子层粘接能力和下游热行为都会随之变化。

Mukherjee说：“每一步工艺都有各自的挑战。各工序既要单独稳定运行，又要协同优化，保证上下游工艺互不干扰。”

至此，基板的专业化分化已经超出基板工厂本身。载板、粘接材料、衬层、可用工艺窗口都会发生变化。下一个约束落到需要处理这些差异化结构的设备上。

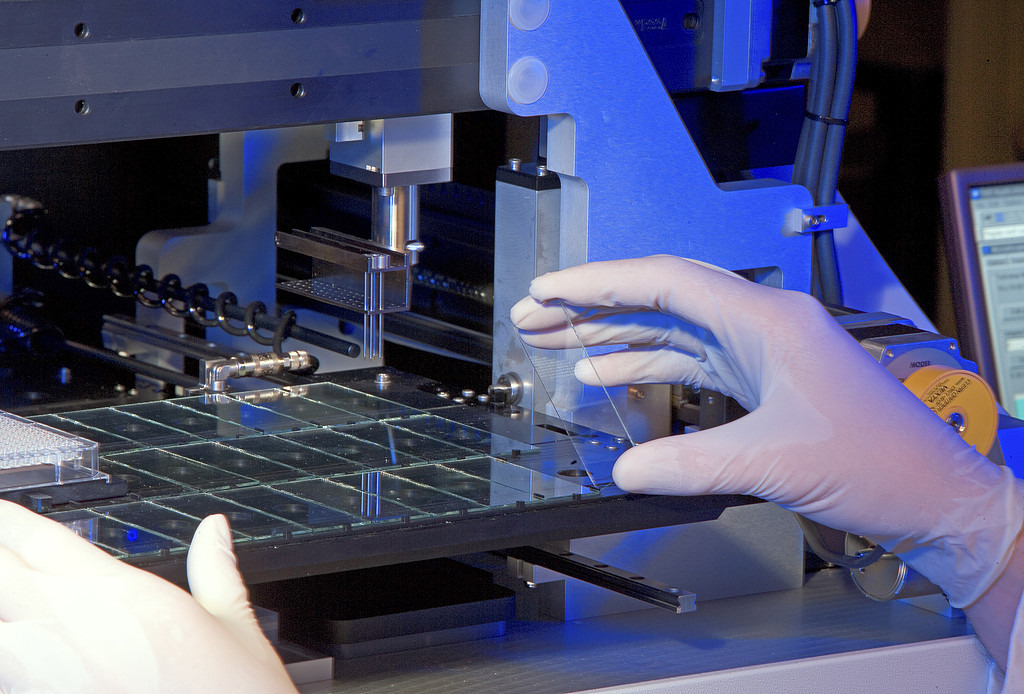

设备需要迭代升级

基板方案改变材料、应力、处理方式与工艺流程后，设备厂商就要承接这些差异化需求。原本基于固定晶圆厚度、电介质体系或通孔工艺设计的设备，可能需要适配更大面板、更多增层以及更严苛的线宽线距要求，同时在更大面积上维持工艺均匀性。更大尺寸基板、更精细布线需求以及多种新兴工艺路线，把设备推离原有成熟工艺窗口，给设备厂商带来全新开发难题。

泛林半导体先进封装技术总监Prahalad Parthangal在近期会议演讲中表示：“行业尚未形成统一的主流方案，所有技术路线都需要设备行业投入大量资金与研发。我们需要思考如何标准化，开发出能够支撑整个产业的成熟方案。”

在行业达成共识之前，设备厂商可能需要同时支持多种相互竞争的基板方案，却无法确定哪一种或哪几种最终能实现大规模量产。

这就带来一个棘手的资本设备问题。设备必须提前研发，才能支撑某一类基板技术落地，但这项技术还在和多个备选方案竞争。玻璃核心工艺和有机增层基板所需的载具处理、通孔加工完全不同；面板加工有专属的沉积与均匀度要求；更精细布线会让后端工艺越来越接近前端制造工艺。因此，要支撑多样化的专业化方案，就需要在最终量产方案完全确定前，完成设备的设计与采购。

如果只有一类应用主导技术路线，这种不确定性更容易被接受。但基板市场正走向相反方向：AI、光通信、汽车、功率器件封装，各自把设计需求推向不同方向。

最优方案取决于封装的功能定位

AI与高性能计算（HPC）目前对基板提出最严苛的需求。搭载HBM的大型逻辑芯片集群，需要高密度布线、多层结构、高速信号传输，供电难度持续提升，封装本身的面积与价值也不断上涨。这类需求倾向于支持大尺寸、高布线密度的基板技术，但并不能成为适用于所有场景的通用架构。

共封装光学（CPO）已经体现出技术路线迭代速度有多快。电子器件、光子芯片、光引擎、光纤连接与热方案必须集成在同一个封装内，而制造基础设施仍在围绕多种竞争方案持续发展。

安靠封装开发高级总监Suresh Jayaraman表示：“难点之一在于这项技术还很新，各家都在探索自己的路线。每个方案都有独特性，大家都在做定制化方案。如果我们投入资源去支持某一套架构，这套方案未必能迁移到其他客户的产品上。”

这种差异直接体现在组装环节。部分CPO方案可以复用现有2.5D平台的部分模块，但光学器件和普通裸芯片特性不同。组装光学器件需要以往OSAT不具备的设备；电子封装中可以容忍的微量污染物，却会削弱微透镜阵列附近的光信号。因此厂商需要为光学结构新增贴装、清洗与检测能力。

就连光路周边的材料也会随架构变化。部分方案使用折射率匹配环氧树脂，将透镜贴合到中介层；另一些方案则需要洁净空气腔。针对常规电子布线优化的基板或中介层，虽然可以作为基础平台，但光学架构会带来大量配套改动，最终让整套制造流程面向特定应用。

汽车领域则呈现相反的压力。高级驾驶辅助系统（ADAS）与中央计算开始采用更多先进封装，但市场大部分产品仍依赖成熟封装类型。相比于前沿AI加速器，汽车领域对认证历史、成本、长期可靠性的考量权重更高。

安靠BGA与QFN产品副总裁Prasad Dhond表示：“尽管先进封装增长显著，但汽车封装的主力依旧是传统引线键合封装。我们选用低成本、高可靠性的材料体系，同时采用汽车行业专属设计，例如可润湿焊盘，提升可检测性。”

这一对比非常关键：专业化并不总是意味着选用最先进的基板。AI处理器可以接受更多层数、昂贵材料、激进集成来换取带宽；大量汽车应用仍然偏好具备长期可靠性验证的成熟架构。高压功率器件重点关注热通路、隔离能力，以及可以承受强电应力的材料；CPO则额外增加光学洁净度与对位精度约束。基板方案分化，本质是优化目标各不相同。

供应商数量多 ≠ 供给充足

这种分化带来一个讨论总产能时容易忽略的供应链后果。基板供应商即便有闲置产能，产品认证也取决于能否复现特定叠层、材料体系、尺寸以及设计所需良率。当这些组合走向高度定制化，更换供应商不再等同于采购一款等效器件，而更像重新认证一套全新制造工艺。

基板下方承载昂贵的逻辑芯片与存储器，风险随之大幅上升。随着封装尺寸增大、嵌入式硅器件数量增加，Intel Foundry正联合合作伙伴，把更多类似硅片良率管控的体系引入基板制造。

Intel的Ibrahim说：“归根结底，我要保证基板是合格良品。这样在贴装硅芯片时，就不会因为基板失效造成昂贵芯片报废。”

这改变了基板质量的经济逻辑。组装前，一块低成本基板出现缺陷只是小问题；一旦贴装高价值逻辑芯片与HBM之后，基板缺陷带来的损失会急剧放大。随着封装成本上升，检测、工艺管控与基板认证必须前置，不能等到封装完成才发现基板失效。

同样的逻辑，也让第二供应商方案变得更难落地。名义上可兼容的供应商，必须证明自己可以稳定达标，保障后续贴装在基板上的所有器件。产能依旧重要，但有效的产能，是已经通过该特定架构认证的产能。

设计文件也需要更精细。物理层面的定制化，带来上游一个不易察觉的难题。如果设计环境只读取基板外形、布线规则和少数标称材料参数，工程师就无法把基板作为电学、热学、力学系统的一部分进行优化。当基板、RDL、中介层和组装工艺分属不同供应商时，这个问题会更加突出。

Synopsys 3DIC Compiler平台产品管理高级总监Amlendu Shekhar Choubey表示：“封装基板、RDL、中介层的标准化信息仍存在大量信息壁垒。可导入设计流程、用于热仿真与电源仿真的中介层与基板材料技术文件，目前依旧短缺。”

热性能属于整套叠层结构，而不是单一器件。裸芯片、塑封料、中介层、基板，甚至封装下方的PCB都会影响热仿真结果。忽略这些部件，会造成热分析失真。随着基板架构愈发定制化，其数字化描述也需要包含更多电学、热学与力学特性。

但在这个由大量私有工艺构成的产业生态中，实现这点并不容易。供应商需要披露足够信息用于系统级分析，同时不能泄露构成自身差异化竞争力的制造细节。Mitsubishi Chemical集团市场与业务开发高级总监Sanjiv Bhatt将材料厂商、设备商、晶圆厂比作独立的 “黑盒”，而各方需要交换足够信息，协同迭代。

Bhatt说：“不存在一套方案适配所有场景。每一套工艺都需要一定程度定制。这种定制化，单靠一方无法完成，必须多方协作推进。”

在这套设计与数据基础设施成熟之前，部分基板方案的决策，仍会依赖不完备的仿真模型，再配合实物测试样片与认证验证。

结语：不存在单一的终极方案

很多人讨论基板时，总试图寻找一代接替一代的替代关系。有机基板主导一代，硅中介层开启下一代，玻璃基板或面板级技术被看作下一个替代品。但真实的发展路径更加复杂：每一种方案解决一类约束，同时引入新的难题。

玻璃基板可以保证尺寸稳定性，支持大尺寸基板，但带来玻璃通孔（TGV）、粘接、载具处理、崩边与开裂等新问题。有机基板拥有成熟产线与成本优势，但更精细布线、更多层数、嵌入式功能不断挑战其工艺上限。桥接方案与扇出封装可以降低对大尺寸硅中介层的依赖，但会带来独有的工艺控制与良率难题。没有任何一种方案，可以同时在功耗、带宽、热性能、可靠性、成本与可制造性上适配全部应用。

更核心的转变在于：基板选型被前置到系统架构设计的早期阶段。封装设计师必须在封装方案冻结前，确定基板需要承载的信号、布线精细度、可耐受工艺的材料、供应商能实现的良率，以及整套方案如何建模与认证。

异构集成把越来越多电学、力学甚至光学系统功能放进封装内部，下方的基板和它所支撑的架构越来越难以分割。行业不再会走向 “一种基板通吃所有场景”，而是要准备应对数量繁多、差异化的基板方案。
