HyperRAM与FPGA的接口设计

机器视觉、工业自动化等边缘应用，所需内存容量往往超出FPGA片上RAM的能力。设计人员需要在容量、带宽与功耗、引脚数量、PCB面积、控制器复杂度、成本之间做权衡。本文对比片上RAM、LPDDR以及HYPERRAM在基于FPGA的边缘系统中的定位，说明每种方案适合的场景。

设计人员将FPGA用于对成本敏感、I/O需求丰富的边缘系统，以此平衡性能、功耗、接口灵活性与外形尺寸。典型应用包括：机器视觉与工业检测；工业自动化、医疗设备的传感器数据采集；数据中心与边缘服务器的I/O扩展、基板管理控制器（BMC）功能。

这类系统处理图像码流、缓存高速传感器与网络数据、存储日志和配置信息，或是运行嵌入式软处理器，需要额外的工作内存。它们的内存需求可能超出片上可用容量，但整体设计仍要满足功耗、PCB面积、引脚数量和成本约束。外部内存需要提供足够容量与吞吐，同时避免引入不必要的接口与控制器复杂度。FPGA片上存储器包括块RAM（BRAM），部分器件还支持UltraRAM（URAM），可为关键数据通路提供低延迟访问。但容量随芯片型号变化且存在上限，更大的帧缓存、工作数据集、软件运行空间，就需要外部内存。

LPDDR更适合需要大容量、高带宽的场景，例如大型图像缓存、高分辨率视频处理、内存密集型嵌入式计算。相比少引脚方案，LPDDR通常需要更多信号引脚，控制器与物理层（PHY）也更复杂。如果设计仅需要几十MB外部内存、带宽需求中等，LPDDR的容量和性能会过剩，同时带来额外功耗与集成开销。HYPERRAM这类少引脚器件更匹配该类设计需求。

边缘FPGA如何选择外部内存

选择外部内存，从应用需求出发。选定内存类型与接口前，设计人员需要评估以下因素：

• 容量：计算帧缓存、中间处理缓存、数据队列、软件运行所需空间。几十MB容量需求适合低密度外部内存；需要数百MB或数GB容量的场景，一般适合选用LPDDR或其他大容量DRAM接口。

• 带宽：根据应用数据速率与访问模式，确定持续吞吐与峰值吞吐。中等码流、缓存类负载通常在200–400 MB/s；高分辨率视频管线、内存密集型计算或多路并发数据流，则需要LPDDR等高带宽内存。

• 功耗：结合系统工作占空比与热预算，评估活跃、待机、休眠模式功耗。间歇性工作的边缘与物联网设备优先考虑低待机、数据保持功耗；持续运行系统则重点关注接口与内核的工作功耗。

• 引脚数量与PCB设计：评估内存接口占用FPGA I/O引脚数量，以及布线对芯片封装选型、板卡面积、板层层数带来的影响。少引脚接口可降低I/O需求，支持更小FPGA封装、简化PCB。应用需要更大容量或带宽时，更宽的DRAM接口才值得承担对应的复杂度。

• 集成工作量：对比控制器与PHY需求、FPGA逻辑资源占用、时序收敛难度以及固件复杂度。基于普通I/O的软控制器接口灵活，但会消耗查找表（LUT）和寄存器；基于硬核PHY的接口会限制器件选型与引脚分配。

• 供货连续性：评估厂商产品路线图、长期供货承诺、跨代迁移方案，覆盖产品预期生产与服役周期。工业、医疗设备生命周期长，当主流DRAM转向更高密度、新接口时，这类产品仍需要低密度内存持续供货。

片上BRAM与URAM用于对延迟敏感的缓存和关键数据通路。当帧缓存、工作数据集或软件运行空间超出片上合理容量时，就需要外部内存。选型取决于应用优先选择中等容量 + 简洁接口，还是LPDDR带来的更高容量与带宽。

HYPERRAM与LPDDR：基于需求对比

x8规格HYPERRAM采用少引脚DDR接口，最高工作频率200MHz，峰值传输速率400 MB/s。控制器IP在FPGA可编程逻辑内实现接口，无需专用DRAM PHY。LPDDR通常容量更大、带宽更高，但需要更宽接口，控制器与PHY也更复杂。最优方案取决于容量、吞吐、功耗特性、可用I/O资源以及集成需求。

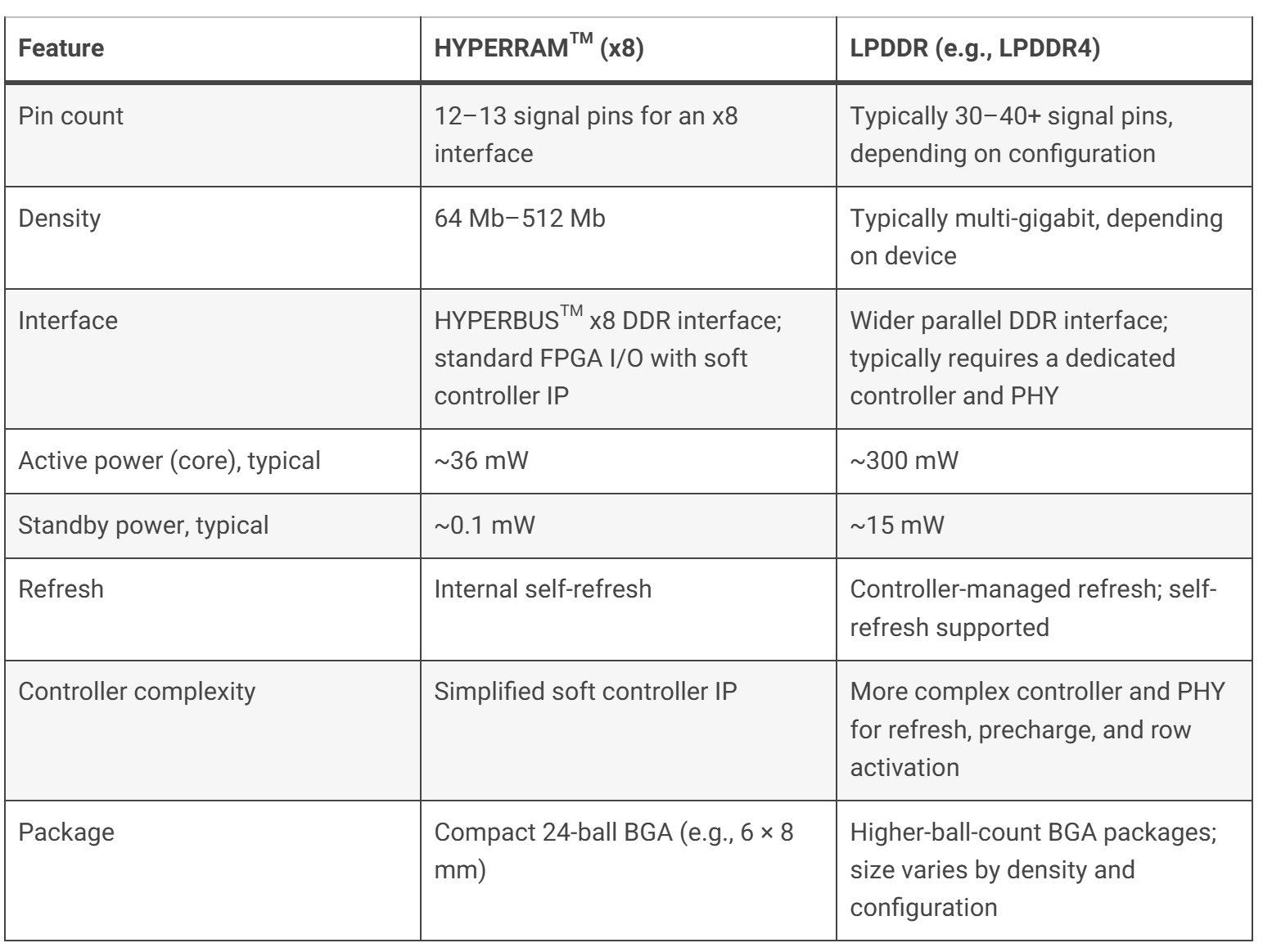

表1. HYPERRAM（x8）对比LPDDR（以LPDDR4为例）

基于选型标准评估HYPERRAM

对于中等容量FPGA设计，HYPERRAM在各项指标上的表现如下：

a) 接口与引脚占用：HYPERRAM使用FPGA高性能或高密度I/O组，搭配软控制器，不需要DRAM硬核PHY。如果系统同时使用HYPERFLASH用于启动或代码存储，两类器件可通过独立片选信号共享HYPERBUS接口。更少的信号线降低FPGA I/O需求，封装选择更多，PCB布线更简单。

b) 功耗模式与工作占空比：HYPERRAM支持待机、混合休眠、深度掉电模式。混合休眠模式降低功耗同时保留数据；深度掉电模式功耗最低，但会丢失存储阵列内容。对比HYPERRAM与LPDDR时，设计人员需要考量唤醒时间、数据保持需求、工作功耗与待机功耗。

c) 控制器架构：HYPERRAM在芯片内部完成刷新，主机控制器无需调度刷新命令，也不用管理行激活、预充电。软控制器依然会占用FPGA逻辑资源，但控制逻辑通常比LPDDR控制器 + PHY简单。该架构在中等带宽设计中，通常可以减少集成与验证工作量。

d) 密度与产品生命周期：HYPERRAM产品密度覆盖64 Mb至512 Mb，适合超出片上容量、但尚未达到LPDDR典型数Gb级别的场景。选用低密度器件可以减少容量浪费。设计人员需要评估两类内存的厂商生命周期状态与迁移方案。对于生产、服役周期很长的产品，需要在密度、成本之外，重点评估长期供货能力。

e) 内存封装面积：HYPERRAM采用紧凑24球BGA封装。相比高引脚数LPDDR封装，可减小内存占用面积。实际板卡面积取决于器件密度、封装尺寸和布线约束。

HYPERRAM并不能替代需要数GB容量或更高内存带宽的场景。它面向中等容量缓存、暂存存储器、临时存储场景，这类场景中引脚数量、控制器复杂度、功耗特性、PCB面积是核心选型指标。设计人员需要结合应用需求权衡取舍。

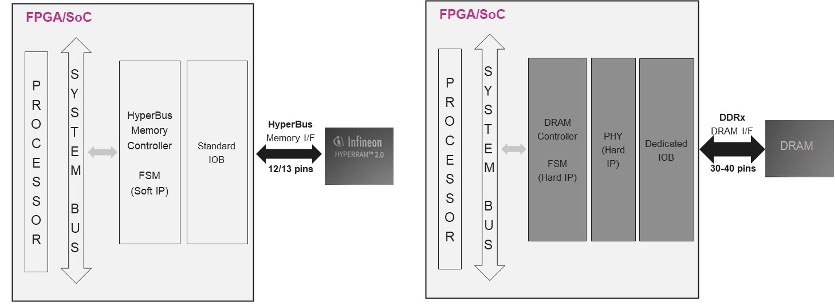

图1. HYPERRAM（左）与DDR DRAM（右）的FPGA/SoC接口对比

实现示例：Spartan UltraScale+ SCU35评估套件

AMD在Spartan UltraScale+ SCU35评估板上，对英飞凌64 Mb HYPERRAM内存以及HYPERBUS内存控制器IP开展测试。该控制器为MicroBlaze V软处理器提供AXI接口，也可适配其他FPGA平台，但需要满足平台对应的时钟、时序、电压与I/O约束。

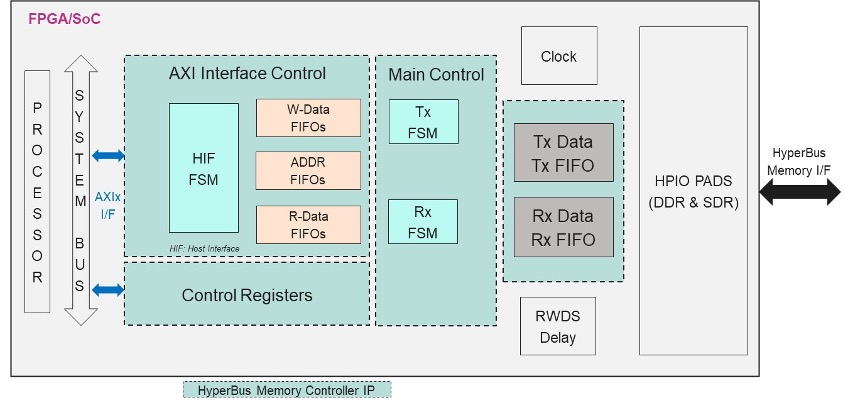

图2. HYPERBUS内存控制器IP架构与数据流

在SCU35评估套件上实现HYPERRAM的步骤：

a) 硬件接口：确认HYPERRAM信号（CK/CK#、CS#、RWDS、DQ [7:0]、RESET#，如启用）映射到对应的高性能I/O（HPIO）组；确认该I/O组VCCO电压与所选内存器件I/O电压匹配。

b) 控制器IP集成：添加并实例化授权的HYPERBUS内存控制器IP包，将其AXI接口连接至MicroBlaze V处理器或其他兼容AXI主设备。

c) Vivado配置：在Vivado中，按照器件数据手册配置控制器时钟与内存时序参数。200MHz下，x8 DDR接口峰值速率400 MB/s；持续吞吐取决于突发传输效率与系统开销。

d) 引脚与时序约束：加载评估套件配套XDC约束文件，对照板卡文档校验HYPERRAM引脚分配、I/O标准、时钟约束。

e) 软件集成：通过AXI互联，将控制器映射到处理器地址空间。按需分配内存给帧缓存、数据队列、工作数据或软件运行，之后在目标工作条件下验证访问时序与数据完整性。
