骁龙8 Elite Gen6 Pro工程样品曝光：告别传统叠层封装

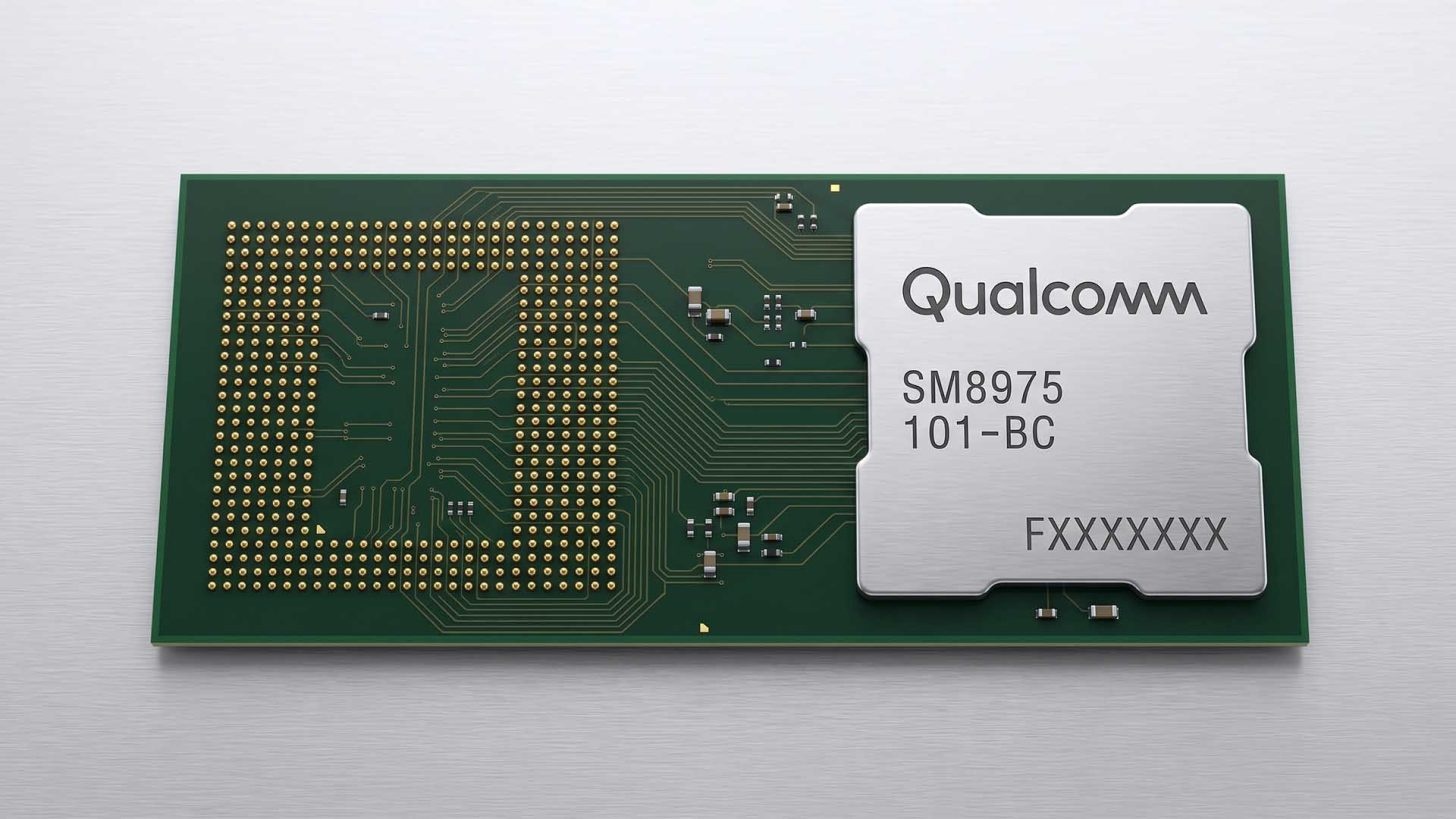

近日，海外爆料人@LaidBackDev_放出了高通下一代旗舰SoC骁龙8 Elite Gen 6 Pro（内部型号SM8975）封装实拍图。从这张真机裸片照片来看，高通这次在旗舰芯片的散热设计上做出了颠覆性的设计调整。

来源：爆料人@LaidBackDev_供图

告别祖传叠罗汉，传统PoP封装正式下岗

长期以来，安卓旗舰芯片普遍采用PoP叠层封装方案，运行内存直接堆叠在处理器裸片上方。这套方案的优势在于节省主板空间，是手机芯片沿用多年的成熟设计。但缺点同样突出：内存相当于盖在处理器上方的“隔热层”，芯片产生的热量要穿过内存才能向外传导。高负载游戏场景下热量堆积，芯片就会触发温控，被迫降低主频，直接影响游戏帧率稳定性，这也是不少旗舰手机玩游戏久了性能拉胯的原因之一。

从本次泄露的工程样品照片能够清晰看到，骁龙8 Elite Gen 6 Pro有望正式放弃传统PoP堆叠方案。DRAM运行内存不再叠放在芯片顶部，而是挪到了处理器裸片的侧边位置。芯片裸片上方直接搭载金属散热片，热量可以直接向上导出，不再被内存阻挡，热传导路径得到了大幅优化。

这套思路和三星Exynos 2600搭载的HPB散热导流块有异曲同工之妙。HPB是三星半导体率先开发的一项芯片封装级散热技术，它本质上是一块铜质导热片，被直接放置在芯片核心与封装盖之间。铜的导热系数极高，能将芯片核心产生的热量迅速“吸走”并传导至上方的散热结构。在传统封装中，芯片核心的热量需要经过多层聚合物基板才能传导出去，效率极低。而HPB相当于在芯片核心和散热器之间修建了一条“高速公路”。据三星官方数据，采用HPB的Exynos 2600，封装热阻比上一代降低了约16%，整体温度降低了约30%。

革新代价：芯片尺寸增大，挑战堆叠设计

不过，这一革新设计也带来了新的代价。内存旁置之后，整个芯片模组的整体尺寸对比上一代骁龙8 Elite Gen5明显变大。

芯片面积增加，手机厂商就要重新调整主板布线、机身内部空间规划，对整机堆叠设计提出了更高要求。对于手机厂商来说，这意味着主板要重新开模设计，内部元器件布局全部需要适配新芯片，机身厚度、电池空间都要重新权衡取舍。如果设计优化不到位，要么机身厚度被迫增加，要么就要压缩电池容量。如何平衡散热、性能、续航、机身手感，会成为下一代旗舰机型的一大考验。

来源：爆料人@LaidBackDev_供图

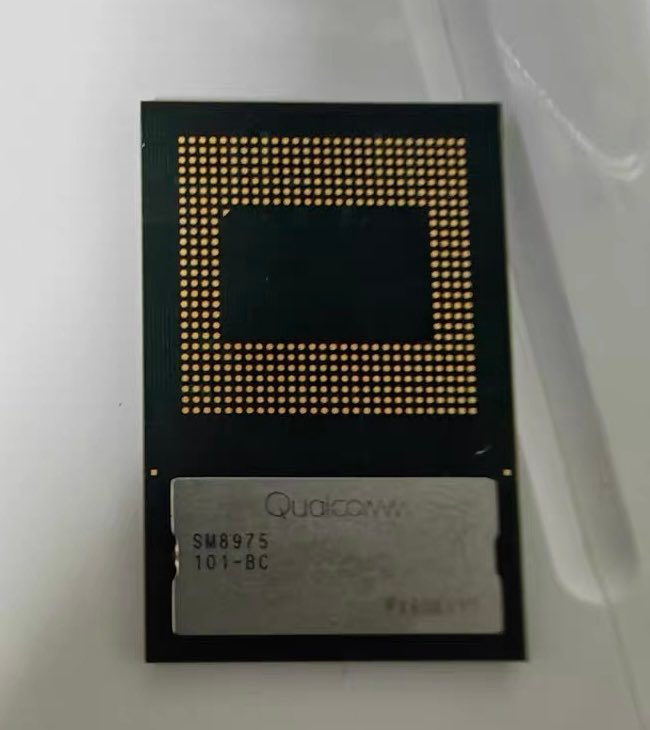

从实拍图来看，样品刻印型号为SM8975，标识101‑BC。根据行业解读，这颗流出的是LPDDR5X版本工程样机，并非未来量产版将会支持的LPDDR6内存。工程样品不等同于最终零售版本，高通在后续迭代当中，依然有机会对封装细节、内存规格做调整。也就是说，最终上市的量产机型大概率会升级到速度更快、功耗控制更好的LPDDR6内存，本次曝光仅仅是前期测试用样品。

散热拉满后，性能与体验真的能起飞吗？

根据现有爆料信息，骁龙8 Elite Gen6 Pro大概率会采用台积电N2P第二代增强工艺，CPU大核主频有望突破5GHz，搭配全新Adreno 850 GPU，而CPU、GPU性能都会迎来大幅升级，算力更强的同时，发热压力也随之上涨，这也解释了高通为什么要大刀阔斧修改封装散热方案。因为性能越强，对散热的要求就越高，如果散热跟不上，再强的纸面参数也很难发挥出来。

不过，需要提醒大家，目前所有图片、结构信息都来自泄露工程样品，高通官方还没有对这组爆料做出任何确认。芯片的正式命名、最终封装形态、完整规格参数，都要等待高通后续发布会官宣。工程样品的设计，不代表最终量产版一定全部落地，不排除高通后续优化、回退部分方案的可能性。

回顾过往几代骁龙旗舰，性能年年提升，但发热、持续性能一直是用户讨论最多的痛点。这次高通选择从封装底层动手改造散热，方向值得期待。如果这套散热方案能够成功落地，下一代安卓旗舰手机有望改善长时间游戏降频卡顿的老问题。但代价就是手机厂商要承担更高的设计难度，我们也很期待看看各家手机厂商会交出怎样的整机解决方案。
