当全球半导体行业还在为万亿美元的投资热潮奔走时,麦肯锡算了一笔更精细的账:预计到2030年,全球半导体市场规模将达到1.6万亿美元,行业产能持续爬坡的同时,晶圆厂建设、采购、生产环节的成本压力也与日俱增。如果AI技术在晶圆制造全流程实现规模化落地,未来5‑7年,整个半导体行业有望节约近1340亿美元运营相关成本。
麦肯锡最新研究指出,AI不仅能帮芯片企业“花钱”,更能帮它们“省钱”。

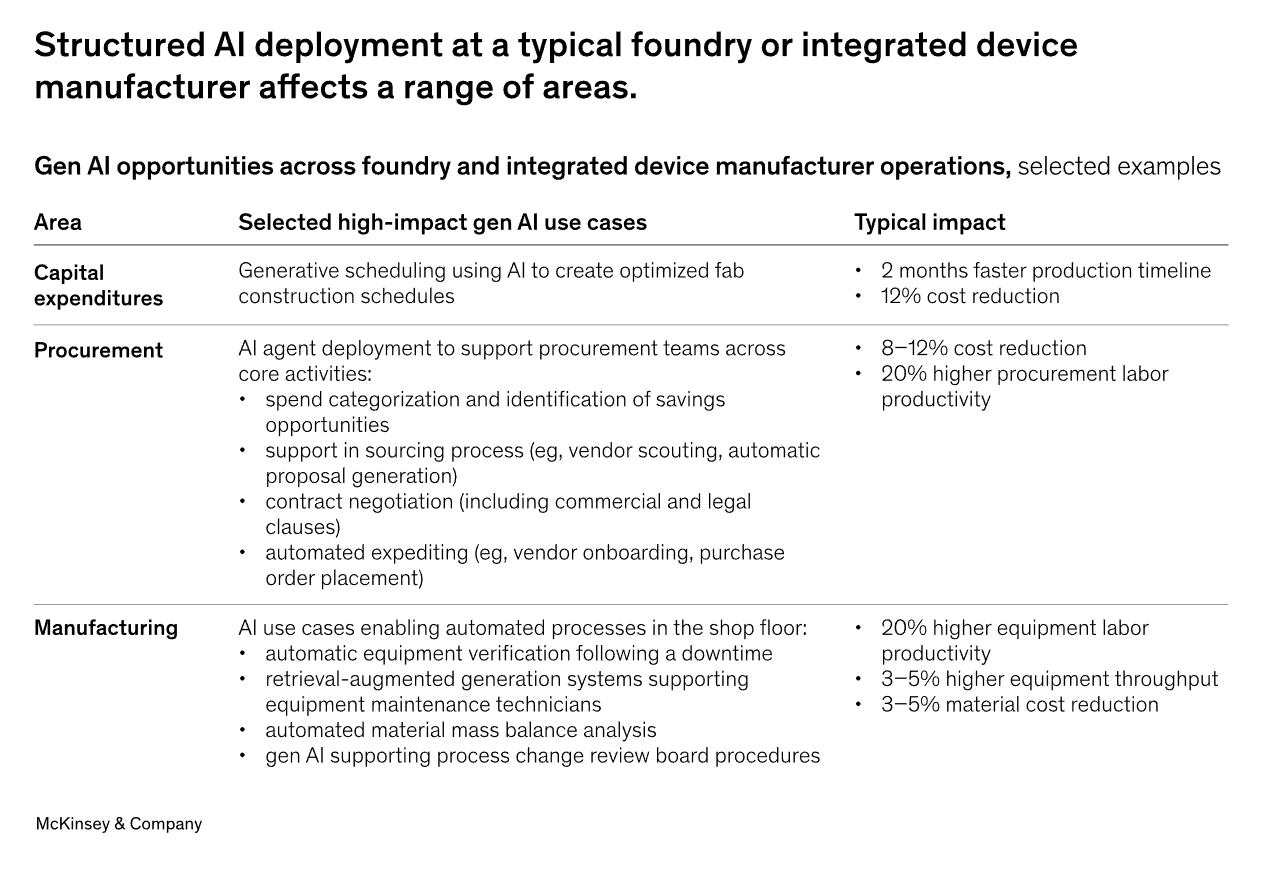

要知道,晶圆制造是资本最密集的工业赛道,一座先进晶圆厂建设动辄数十亿美元,从工厂建设、物料采购,到设备运维、工艺迭代,链条长、约束条件繁多,传统依靠人工经验的模式,越来越难应对复杂的生产变量。而麦肯锡在报告中梳理了六大高价值落地场景,覆盖工厂建设、采购管理、产线运维全链路,为行业指明AI落地路径。
在晶圆厂建设阶段,生成式排程AI可以综合人力、设备、物料供应、场地条件等数百项约束条件,自动推演最优施工方案,实时应对供应链中断、人力短缺等突发状况。北美某大型半导体项目引入该方案后,挖掘出90余项优化点,整体建设周期缩短10%,项目成本下降12%,实实在在验证了AI在工厂基建环节的价值。
在采购环节,AI智能代理成为降本利器。从支出分类、供应商寻源、合同谈判到订单执行,AI代理贯穿采购全流程。支出分类准确率可达95%以上,供应商寻源工作耗时最高可缩减50%,合同审核谈判节约30%工作时间,帮助企业实现5%‑10%的采购成本下降,同时整体采购效率提升约20%‑30%。对于高度依赖特种气体、专用化学品、高端设备的半导体行业,采购端AI的价值尤为突出。
进入工厂生产运营,AI的价值进一步释放。设备非计划停机是晶圆厂重大损失来源,AI自动校验系统能够完成故障后的自动诊断,无需大量人工逐项排查,设备平均停机时间可降低30%,单次故障可节省约15小时停产时间。同时AI实时监控晶圆质量,省去专门的测试晶圆,减少物料浪费,保障产线持续运转。
大语言模型(LLM),则重塑工厂维护模式。设备维护手册内容庞杂,以往工程师排查故障需要翻阅海量文档。借助大模型,技术人员用自然语言即可调取手册资料、历史故障案例,快速定位问题。大模型不仅可以检索资料,还能输出针对性维护方案,赋能经验不足的一线人员,维护人员可释放20%的时间聚焦高价值工作,人力劳动生产率最高提升35%,单掩膜层现金成本最高降低3%,同时缓解行业资深技术人员短缺的痛点。
除此之外,自动化物料平衡分析能够实时比对物料采购量、实际消耗与工艺标准,识别化学品、抛光液、光刻材料的浪费点,实现5‑10%材料成本节约;生成式AI介入工艺变更评审流程,参考历史工艺变更经验,将评审审批周期缩短20%,加速新工艺落地迭代,提升工厂整体敏捷度。

不过,AI落地晶圆厂并非简单技术堆砌。麦肯锡指出,企业落地需要分两大阶段推进:第一阶段明确AI战略,结合业务目标筛选高价值应用场景,平衡快速见效项目与长期可规模化项目;第二阶段推进试点验证,搭建数据、模型,配套组织治理与人员变革管理,完成试点后逐步向全工厂推广,避免AI项目停留在实验阶段。
同时,报告还提到,1340亿美元还只是工厂建设、采购、生产环节的节约空间,如果把AI拓展到芯片研发、材料发现、芯片设计、销售定价环节,还可以释放740亿美元增量价值。
AI不会直接颠覆半导体制造,但正在重构晶圆厂的运行模式。对于芯片企业而言,AI转型比拼的不是技术噱头,而是务实落地:通过明确的战略规划、精准的场景切入、严谨的试点验证,以及相匹配的组织架构,将AI带来的理论效率提升,真正转化为可量化的商业利润与竞争优势。
