从GAA到CFET:AI时代的晶体管微缩之路

来源:半导纵横发布时间:2026-08-27 17:29
芯片制造
技术进展
生成海报
背面供电与DTCO,挖掘新型晶体管架构的潜力。

两年前,我们介绍了环绕栅极(GAA)晶体管技术,同时指出与EDA流程协同优化的基础IP,是顺利完成技术转型的关键。自那以后,GAA已经从早期试用阶段,步入先进芯片设计的主流;而行业的目光已经投向了下一代技术。

当工艺节点突破2nm,数十年来支撑CMOS微缩的各类架构已经逼近实际物理极限,AI算力需求进一步加剧了压力。每一代新工艺节点,都需要实现更优的功耗、性能、面积(PPA)指标,同时应对诸多全新物理难题:器件宽度量子化、静电控制能力减弱,以及背面供电带来的散热挑战。想要达成上述目标,越来越不能只依靠晶体管本身,而是要看基础IP与EDA流程能否针对目标工艺深度协同优化。

本文梳理GAA技术的发展现状,介绍两项能够释放GAA全部潜力的关键支撑技术:背面供电、设计‑技术协同优化(DTCO)。之后将展望GAA的继任技术 —— 互补场效应晶体管(CFET)。两年前CFET还只停留在构想阶段,如今已经完成硅片流片验证。

GAA技术现状

大约从2nm节点开始,行业开始转向全新晶体管架构:环绕栅极GAA。GAA内部由多层半导体纳米片堆叠而成,栅极从四个方向包裹住纳米片沟道(图1)。相比FinFET鳍式场效应管,栅极电压可以更高效地控制沟道内电荷。

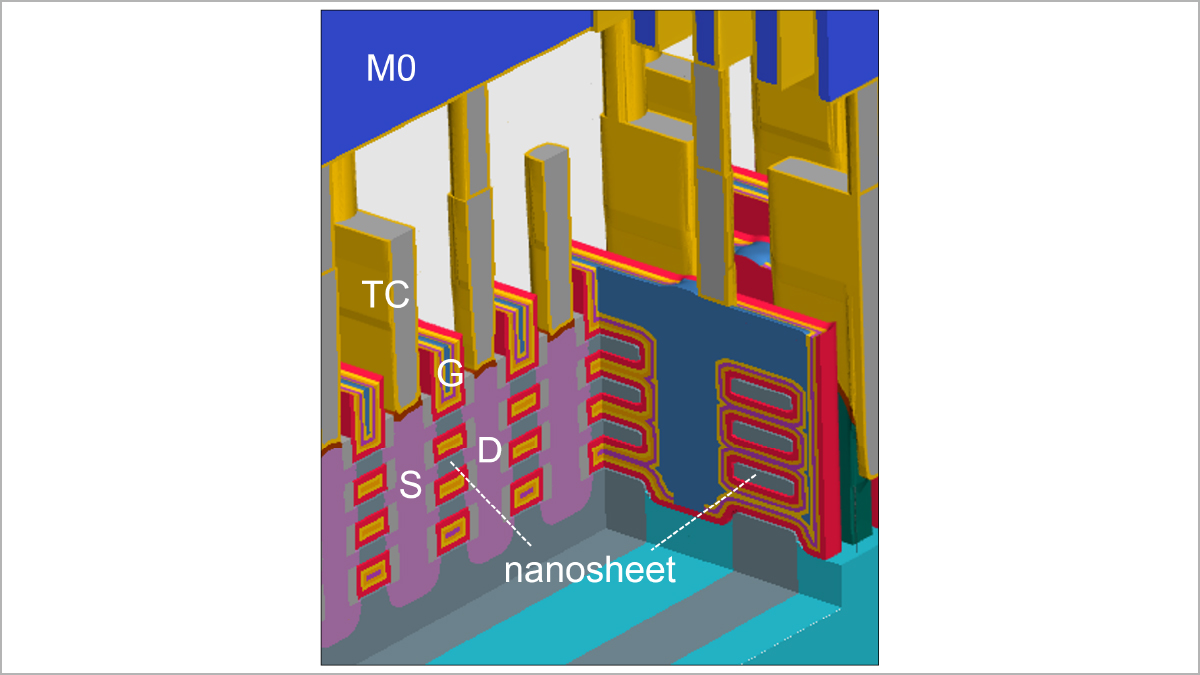

图1:GAA晶体管堆叠纳米片的截面示意图

从更陡峭的亚阈值摆幅(SS),可以看出栅极控制能力更强,对应更高的开关电流比Ion/Ioff。晶体管作为开关,Ion代表开启状态电流,Ioff代表关断状态漏电流。GAA拥有更出色的静电控制,因此亚阈值摆幅更优。GAA另一项优势是制造过程中沟道厚度可控性更好,器件之间的参数差异更小。

也可以把GAA理解为:将FinFET的鳍片横过来,再做垂直堆叠。这让器件宽度可以在版图平面上连续可调,工艺可以把纳米片宽度作为可调节变量。简单来说,设计师可以把纳米片宽度当作调节旋钮,在性能和芯片面积之间做取舍(图2)。采用更宽晶体管的标准单元载流能力更强,适合追求高性能计算;采用更窄晶体管的标准单元,密度更高、功耗更低,更适合依靠电池供电的移动终端。

值得注意的是,平面晶体管、FinFET、GAA三者还会长期并存。并非所有片上系统(SoC)模块,都需要采用最先进工艺节点;异构多芯片设计,也会把多种晶体管架构集成到同一款产品中。

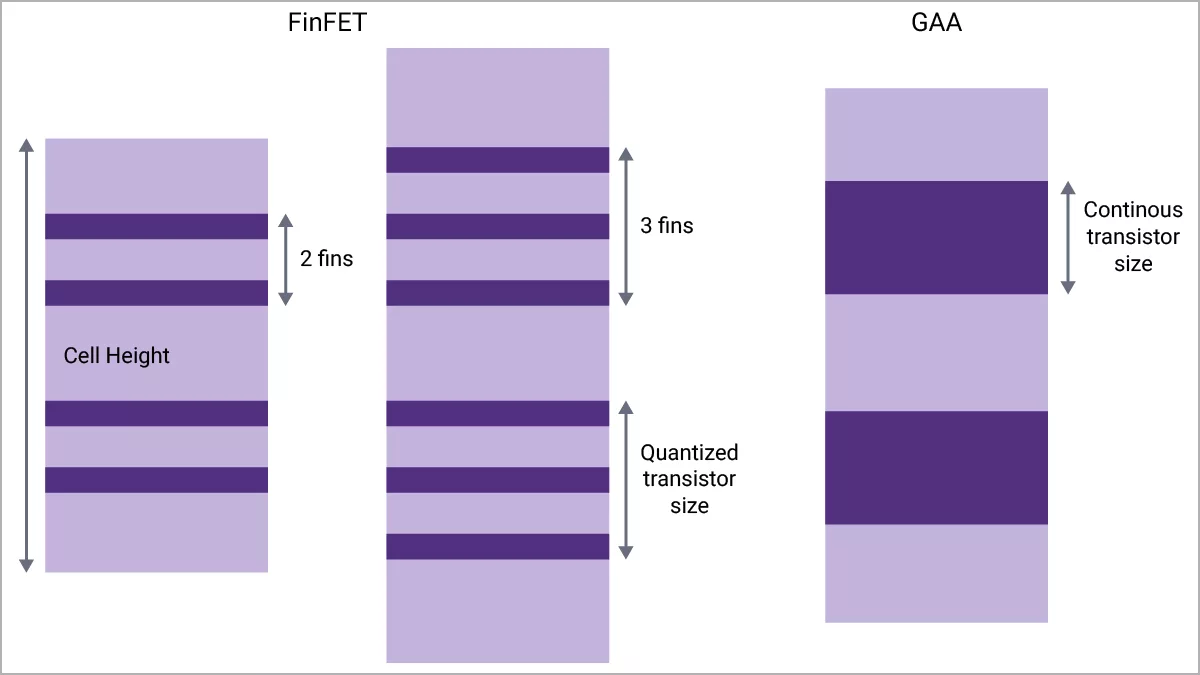

图2:标准单元俯视示意图(非等比例),GAA支持灵活调整晶体管宽度

AI时代GAA为何至关重要

晶体管微缩带来的一大价值,就是新一代节点功耗相比上一代持续下降。当下,半导体行业增长由AI浪潮驱动。2022年大模型面向大众普及,AI工具用户规模呈指数级增长。大模型训练需要海量算力,依赖大量部署在大型数据中心内的GPU等专用硬件。按照当前增长趋势,预计到2030年前后,数据中心用电量将占到全球总电力需求的7‑8%(图3)。如此巨大的耗电,给全球电力基础设施带来现实压力,这也是行业拼命追求低功耗芯片的重要原因。因此GAA以及后续新一代晶体管架构,对AI时代意义重大。

目前高性能移动端率先大规模采用GAA,超大规模服务器、高性能CPU紧随其后。对比两年前只有少量客户试点,行业格局已经发生明显变化。

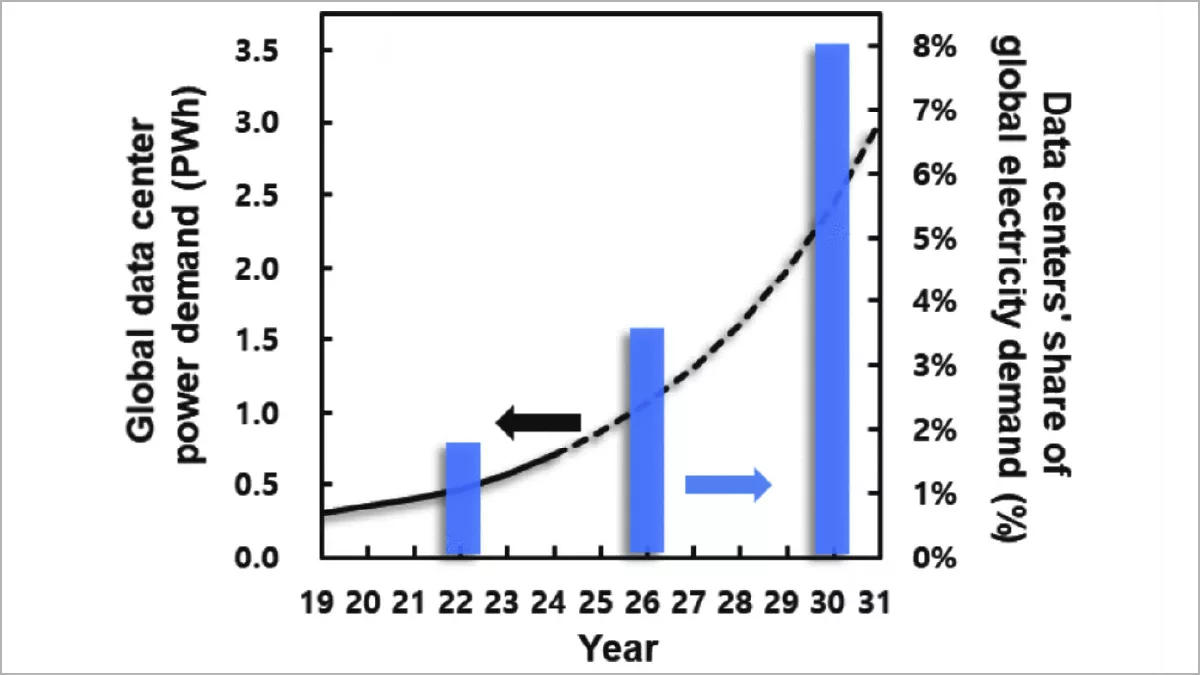

图3:数据中心全球电力消耗现状与未来预测

两大关键支撑:背面供电与DTCO

想要在先进节点充分释放GAA的潜力,离不开两项架构革新:

背面供电(Backside power delivery):传统工艺,先制作晶体管,再在晶体管上方堆叠多层金属,完成供电与信号布线。随着尺寸不断缩小,布线空间愈发紧张,信号线与供电线路互相争抢布线资源。近几年晶圆厂开始把给晶体管供电的通路,放到晶体管层的正反两侧分开实现。这样可以释放更多布线空间,降低布线难度。但采用背面供电之后,晶体管下方不再是用于导热的厚硅基底,器件自发热成为需要重点解决的难题。

设计‑技术协同优化DTCO:标准单元与静态随机存储器SRAM占据SoC绝大部分面积,很大程度上决定芯片PPA表现。想要实现理想的PPA,除了缩小接触多晶硅节距(CPP)、栅长、金属节距等单元尺寸,先进节点还需要做多维度优化,其中就包括和高级EDA工具协同优化。DTCO需要多层级协同:第一层优化栅长、多晶硅节距、金属节距;第二层优化栅极耦合结构、扩散区隔断;第三层针对引脚做布局布线适配;最后还要上升到功能模块层级完成优化。

下一代:迈向CFET互补场效应管

AI浪潮催生对芯片空前旺盛的需求,行业需要继续推进器件微缩,实现更低功耗、更小面积、更高运行速度。两年前CFET还属于远期概念,如今已经完成硅片实物验证。GAA之后,下一代主流晶体管架构就是CFET:将NMOS、PMOS晶体管垂直堆叠(图4),减小占用面积,提升晶体管密度。

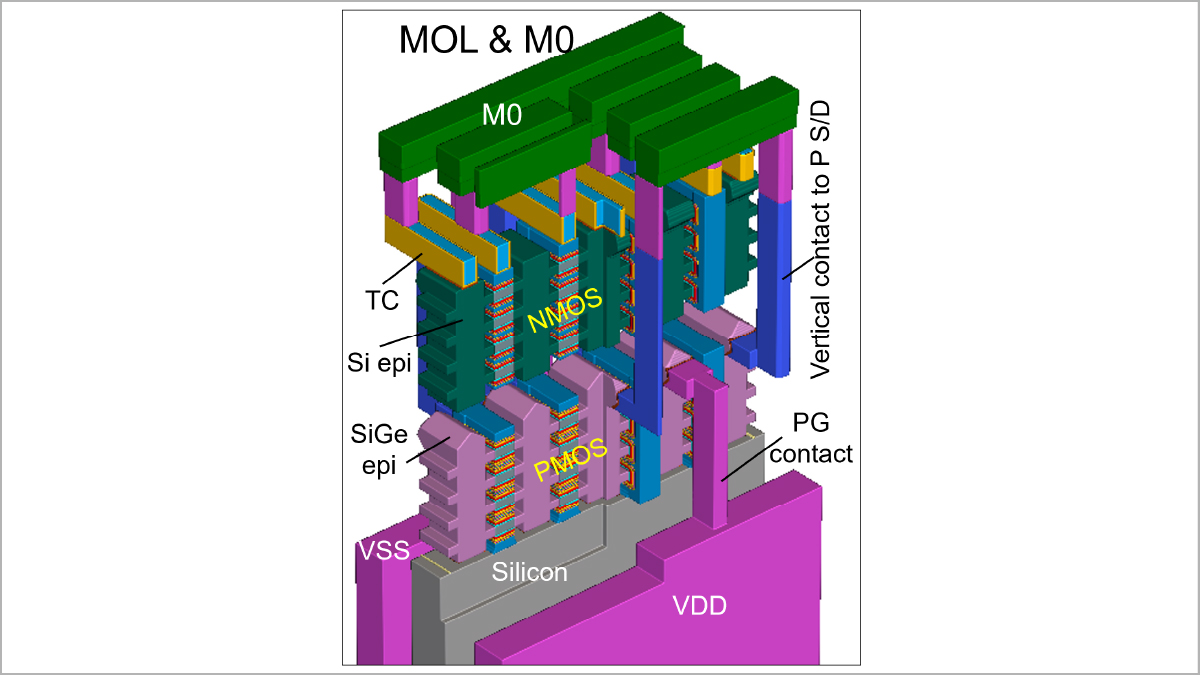

图4:CFET结构3D示意图,NMOS与PMOS垂直堆叠

近期研究人员已经基于CFET,成功制作可正常工作的环形振荡器与SRAM存储单元。和GAA一样,DTCO设计‑技术协同优化也是CFET实现PPA优化的重要手段。已有公开成果展示,等效7埃(A7)工艺下的3.5轨CFET单元,对比等效2nm(N2)参考设计,在性能不变前提下,面积直接降低46%。

CFET有机会和背面供电技术结合,叠加多芯片 / 芯粒设计的发展趋势,将成为摩尔定律向埃米时代继续延伸的重要技术路径。
