重新审视高密度半导体测试键合可靠性

随着半导体器件持续迭代，器件内部连接结构的重要性也日益凸显。无论是人工智能、电动化，还是下一代连接技术，每一项性能突破的背后，都有一套高密度互连网络。每一处互连，都保障信号、电源与数据在日趋复杂的架构中可靠传输。

但这些互连尺寸不断缩小、数量持续增多，同时也成为器件内部最主要的失效风险点之一。半导体制造的工艺要求快速提升，而微观连接的完整性，往往决定器件能否按设计正常工作 —— 不仅是出厂阶段，还贯穿产品的整个生命周期。因此，质量管控不再只是检测可见缺陷、确认装配是否到位，更要理解、量化并管控连接本身的强度与可靠性。

不止于外观检测：键合测试的地位持续提升

外观检测技术不断进步，以适配封装复杂度提升；测试技术也同步演进，对检测形成补充，提供互连完整性的量化数据。在晶圆层面，键合测试早已用于验证互连强度，如今更多被用来挖掘更深层次的工艺信息，以数据驱动的方式评估可靠性。

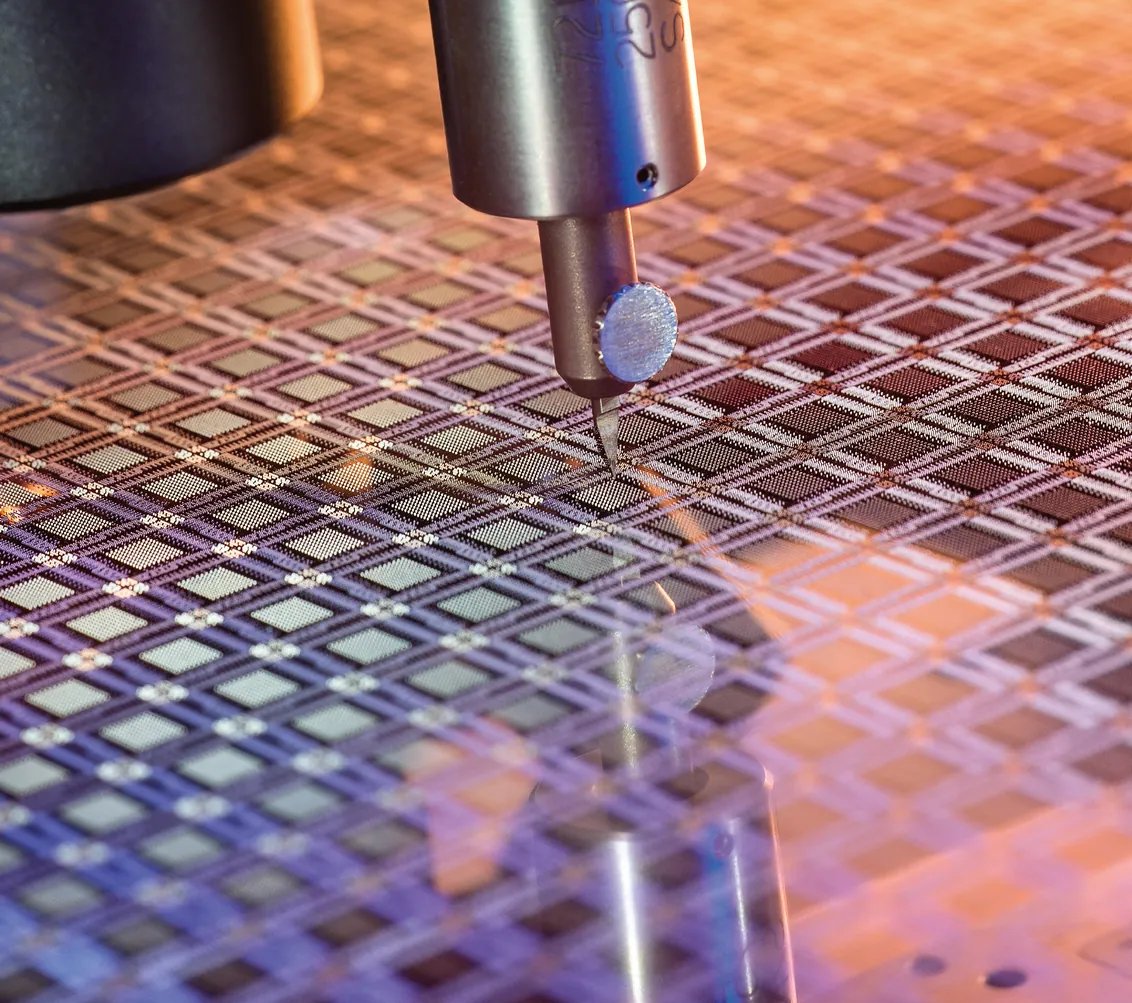

通过施加可控外力，键合测试可以直接测量键合强度，帮助厂商评估整片晶圆上的性能差异，尽早发现潜在薄弱点。互连质量直接决定芯片使用寿命，并且与终端应用场景强相关：智能手机要承受意外跌落，电动汽车需要日复一日稳定运行。半导体大量进入汽车、航空航天、工业等高可靠领域，行业对失效的容忍度几乎降为零。一处键合点失效，就可能引发现场故障、安全隐患，或是代价高昂的产品召回。与此同时，社会对产品寿命、电子废弃物问题愈发关注，行业从制造之初就重视器件耐久度，键合测试由此成为连接制造精度与现代电子设备可靠性预期的关键环节。

微型化、新材料带来测试离散性难题

器件架构不断微缩，键合完整性的重要性与日俱增；但受结构、材料、生产多重因素叠加影响，维持稳定的键合质量却变得愈发困难。

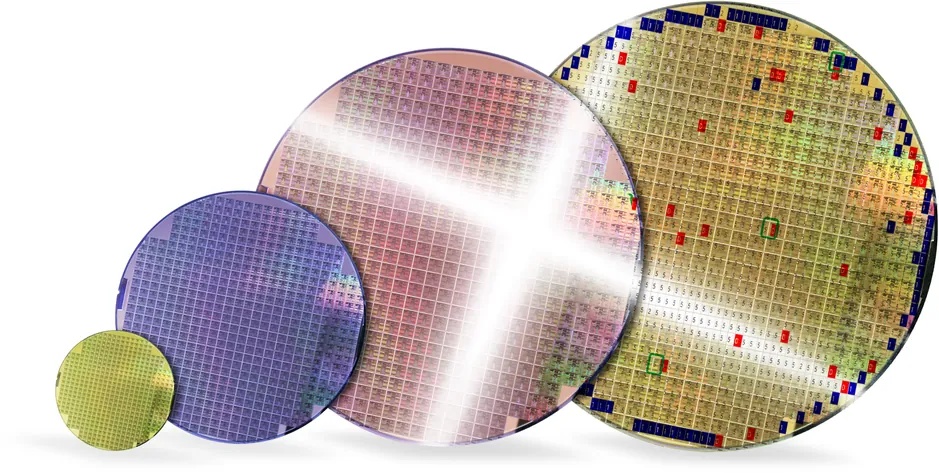

器件层面，微型化将互连尺寸压缩至仅几微米，更小面积内集成更多连接点。一片晶圆上分布着成千上万颗凸点，先进器件甚至达到数百万颗。材料、镀膜、工艺条件出现微小波动，就会造成键合成型质量参差不齐。在如此微小尺度下，工艺容错空间极小，但异常发生的概率却在上升。

与此同时，先进封装带来更复杂的材料相互作用，尤其扇出型晶圆级封装（FOWLP）场景，晶圆翘曲会导致测量难以精准、可重复性变差。二维、三维多层结构同样会造成应力分布不均，改变互连成型状态与工作特性。这类影响往往十分细微，却会直接影响键合强度与长期可靠性。

让每一次测量发挥价值

除上述挑战之外，键合测试本身也存在固有局限。它属于破坏性测试，只能抽样检测，无法做到100% 全检。厂商需要权衡：既要获取具备统计意义的数据，又要控制样品损耗成本。这就不仅要求单次测量精准，也对样本选取、数据追踪提出更高要求。

将每一次测量与晶圆坐标、生产批次、样本历史关联，厂商就可以定位问题源头，看清缺陷在生产流程中的传递路径。把键合强度数据和失效现象、晶圆工况结合，工程师可以更快定位根因，优化工艺参数，加速新产品开发。

依靠人工很难实现这一层次的分析，因此自动化、软件驱动的键合测试平台，以及其输出的深度分析数据，正在成为现代半导体制造的核心工具。

面向复杂现实的智能化测试系统

从更大的行业视角看，键合测试正在顺应大趋势，走向智能化、软件定义生产。行业关注点不再局限单次测量，而是大规模下如何生成、解读、运用测量数据。自动化与AI进一步提升设备产能、稼动率和整体工艺表现。

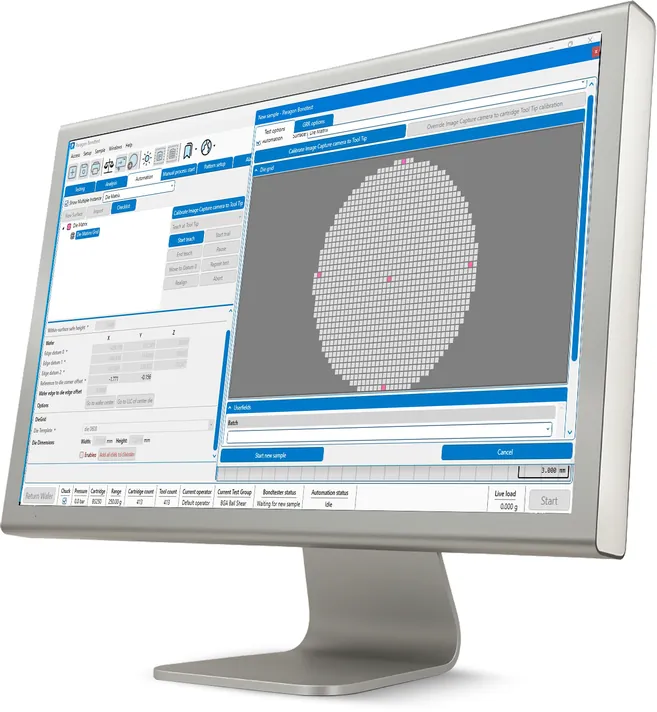

晶圆级键合测试长期困扰晶圆厂的难题，往往不在于测量本身，而在于测量结果能否真实代表整体工艺水平。面对复杂器件，想要采集到可以真实反映工艺波动的数据难度大幅增加。传统静态、人工定义的抽样策略已经跟不上复杂度提升。诺信（Nordson）测试系统内置晶圆映射、矩阵式选样等先进方案，推动行业转向动态、场景感知式抽样。可以定向选取特定裸片、特定区域或已知高风险区域，不仅提升测试效率，也得到更贴合真实半导体生产现状的有效数据。

全球制造业普遍面临人力短缺，自动化也帮助厂商降低对人工操作的依赖。部分诺信客户部署自动化设备后，已经完全取消人工操作岗位。更广泛来看，自动化减少人为带来的波动，在高产能环境下保障执行一致性。现代平台将测试执行、数据记录标准化，为稳定、可复现的数据输出打下基础。

AI也开始释放新一轮效率与分析能力。诺信BT4800 INTEGRA Plus键合测试系统，除输出详细失效数据之外，搭载Nordson Intelligence，具备AI驱动的失效模式分级能力，快速、一致地完成失效评估与分类。系统可以学习客户的样本案例，快速适配不同产线环境，实现更快解读、更稳定分析，更早发现潜在工艺风险。

重新定义下一代器件的可靠性

半导体器件复杂度持续提升，应用场景对可靠性要求愈发严苛，保证互连完整性，已经成为器件性能与长期可靠性的硬性要求。在此背景下，键合测试已经跳出单纯机械验证的传统定位，演变为获取工艺洞察、实现工艺管控的战略工具。

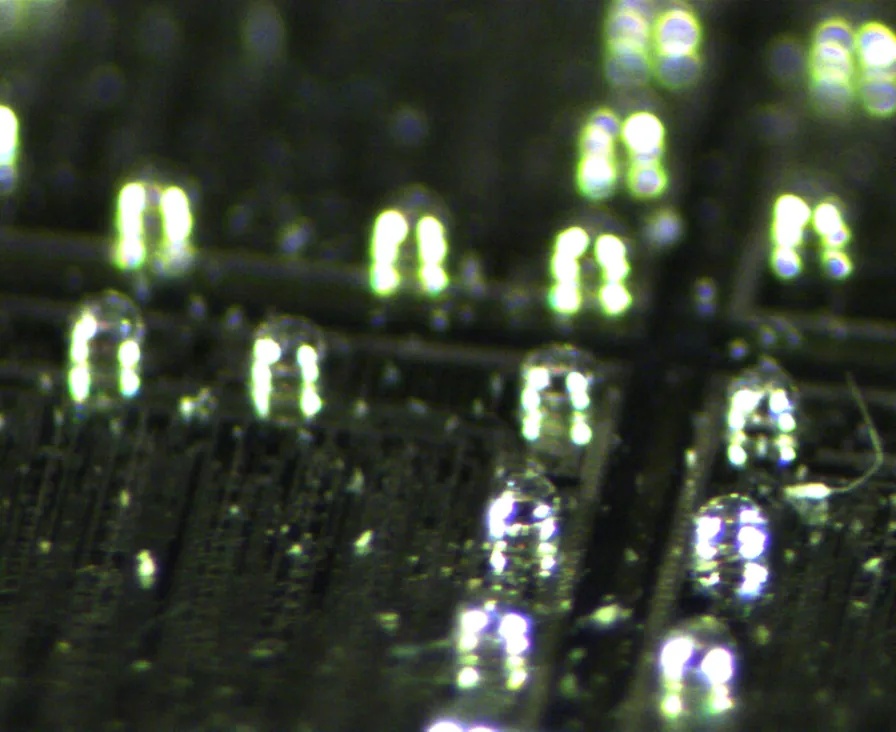

未来，这一趋势还会进一步强化。细间距键合技术不断推进，厂商需要评估尺寸更小的凸点与铜柱，部分凸点直径低于12微米，键合间距约25微米，对测试精度提出更高要求。对应的键合测试设备，需要三轴方向具备极高精度，同时支持低力精准测量，稳定、可复现地评估愈发脆弱的微结构。

与此同时，键合测试的计量原理本身没有改变，但配套要求正在快速迭代。后段工厂越来越看重远程控制、少人化、完整可追溯、动态配方适配，契合工业4.0大方向。因此键合测试的价值，不再只取决于测量本身，更取决于配套的智能算法、自动化能力与场景化数据。能够兼顾精密测量、智能抽样、完整追溯、快速自适应失效分析的平台，才更适配下一代半导体制造。从这个角度看，键合测试已经不再只是后置检测关卡，而是主动推动工艺优化、保障制造韧性、建立器件可靠性信心的重要一环。
