英特尔EMIB-T先进封装2027年投产：成本骤降五成

当AI芯片巨头们为台积电CoWoS产能挤破头时，英特尔掏出了一张成本减半的“入场券”。

近日有消息称，英特尔代工服务的EMIB-T新一代先进封装技术，凭借显著的成本优势与逐步提升的良率，有望于2027年实现大规模量产。据悉，该技术封装良率已逼近90%，且制造成本较台积电主流的CoWoS方案降低约50%。这一高性价比优势吸引了博通、Meta等行业巨头正在考虑从台积电转向英特尔方案。与此同时，联发科在COMPUTEX 2026上也明确表示，其下一代芯片将独家采用英特尔EMIB-T封装，彻底弃用台积电CoWoS。

随着头部客户动向的转变，半导体先进封装市场的竞争格局正迎来深刻重塑，一场激烈的客户争夺战已全面展开。

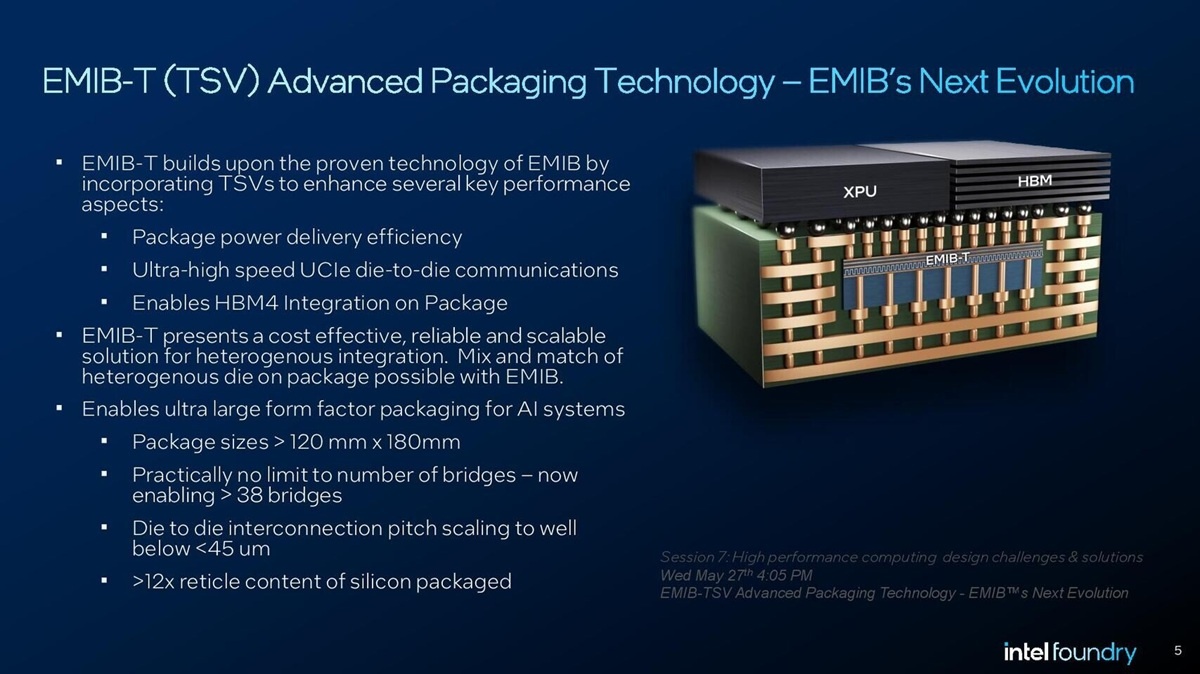

不同于台积电CoWoS依赖昂贵全尺寸硅中介层的封装方案，英特尔EMIB是独创的嵌入基板硅桥技术，核心优势就是“去重、降本、提效”。无需大面积硅中介层，就能实现芯片之间的高密度互连，结构更精简、用料更节省。而全新升级的EMIB-T版本更是战力拉满，通过集成硅通孔技术，让ASIC芯片可直接接通电源，单封装即可支撑数千瓦级高性能计算需求，完美适配高端AI芯片、高性能算力芯片的严苛场景。

最让行业震动的，是它极致的成本优势。据业内人士透露，英特尔EMIB-T相较台积电CoWoS-L/R，成本差距最高可达50%。

50%是什么概念？对于一颗AI芯片，先进封装成本可能占整体物料成本的20%-30%。砍掉一半，意味着每颗芯片能省下数百美元。对于年出货数百万颗的巨头来说，这可是以亿美元计的利润空间。

除了成本考量之外，客户纷纷转向英特尔，也是出于对后者技术进步的认可。

此前有消息称，台积电在为英伟达Vera Rubin架构提供的2+2 die封装中，出现了基板翘曲问题。封装基板在多个方向弯曲，导致四芯粒架构的Rubin Ultra计算芯片无法与基板完全贴合，直接影响了产品良率与稳定性。这个问题直指CoWoS方案的核心痛点：全尺寸硅中介层越大，翘曲风险越高。随着AI芯片从双芯粒向四芯粒、六芯粒演进，这个挑战只会越来越严峻。

与此同时，台积电CoWoS产能早已被英伟达、AMD等客户预订至2027年。技术瓶颈叠加高成本压力，让不少头部客户开始动摇，纷纷计划从台积电CoWoS转向英特尔EMIB系列封装技术。

当然，EMIB-T也并非没有隐忧，其最大的瓶颈在于基板环节。尽管EMIB-T的整体封装良率已接近90%，但基板良率仍维持在50%左右。要知道，基板是EMIB技术的“地基”，硅桥要嵌入其中，TSV要穿过其中，信号和电力都要经过它。基板良率上不去，产能就上不去。英特尔计划在2027年启动大规模商业化交付，但基板瓶颈能否在那之前解决，仍是一个未知数。

目前，英特尔正在稳步铺垫产能，优先扩产常规EMIB、Foveros封装产能，为2027年EMIB-T大规模量产、市场放量筑牢基础。从标准EMIB到EMIB-M、EMIB-T，英特尔已搭建起完整的先进封装矩阵，可全面满足多光罩芯片、高带宽内存的异构集成需求。

有业内分析指出，若英特尔如期完成EMIB-T量产，且顺利攻克良率难题，将彻底打破台积电在高端先进封装领域的垄断局面。
