宽禁带落地车用电子：SiC站稳高压，GaN开辟新赛道

宽禁带（WBG）材料，尤其是碳化硅（SiC）与氮化镓（GaN），早已不再是小众特种半导体。汽车行业选择这类材料，是因为相较于传统硅器件，它们拥有更快的开关速度、更高的耐压能力、更优异的耐温特性，同时能量损耗更低。

碳化硅与氮化镓具备独特的物理与电气特性，能够提升电动及混动驱动系统的效率、提高功率密度并优化热管理。本文分析两项技术在各大核心车载领域的发展现状与后续发展方向，涵盖牵引逆变器、车载充电机（OBC）、DC/DC转换器以及辅助电源系统。

牵引逆变器：碳化硅主场，氮化镓逐步取得突破

电动汽车架构由400伏平台向800伏高压母线升级已是行业主流趋势。在输出同等功率条件下，800伏架构可将工作电流减半。电流降低能够支撑超快充技术落地，电动汽车可以承载更高功率输入，同时避免电流过大引发危险与过热。除此之外，800伏母线供电方案能够大幅降低线路内部热损耗，并减轻整车线束重量、缩小线缆线径。

架构升级是推动宽禁带器件普及的关键因素。在800伏系统中，牵引逆变器的工作电压已经接近、甚至超过传统硅基功率器件（例如IGBT）的额定耐压上限。

额定电压1200伏及以上的碳化硅MOSFET具备低导通电阻与高速开关特性，非常适配该场景。市场研究机构Market Intelo数据显示，2021年全球电动汽车搭载碳化硅逆变器的占比不足8%；2026年这一比例升至24%。分析师预测，至2030年，碳化硅逆变器在电动汽车市场的渗透率将达到55%。

2025年1月，Wolfspeed推出第四代碳化硅MOSFET平台，覆盖750伏、1200伏、2300伏电压等级，提供分立器件、功率模块以及裸芯片多种形态。和上一代产品相比，第四代技术在高温工况下比导通电阻最高降低21%，低温环境下降幅更大；同时开通性能改善，振荡现象得到抑制。

基于该平台开发的1200伏六合一功率模块（图1），隶属于通过车规认证的YM六合一模块产品线。模块集成直冷针翅基板，采用烧结芯片键合层、铜夹互连结构以及环氧树脂封装，有效提升功率循环耐受能力。Wolfspeed表示，在额定工作温度下，该产品功率循环寿命达到竞品同类模块的三倍。YM封装尺寸兼容现有IGBT逆变器壳体，便于车企快速完成平台迭代。

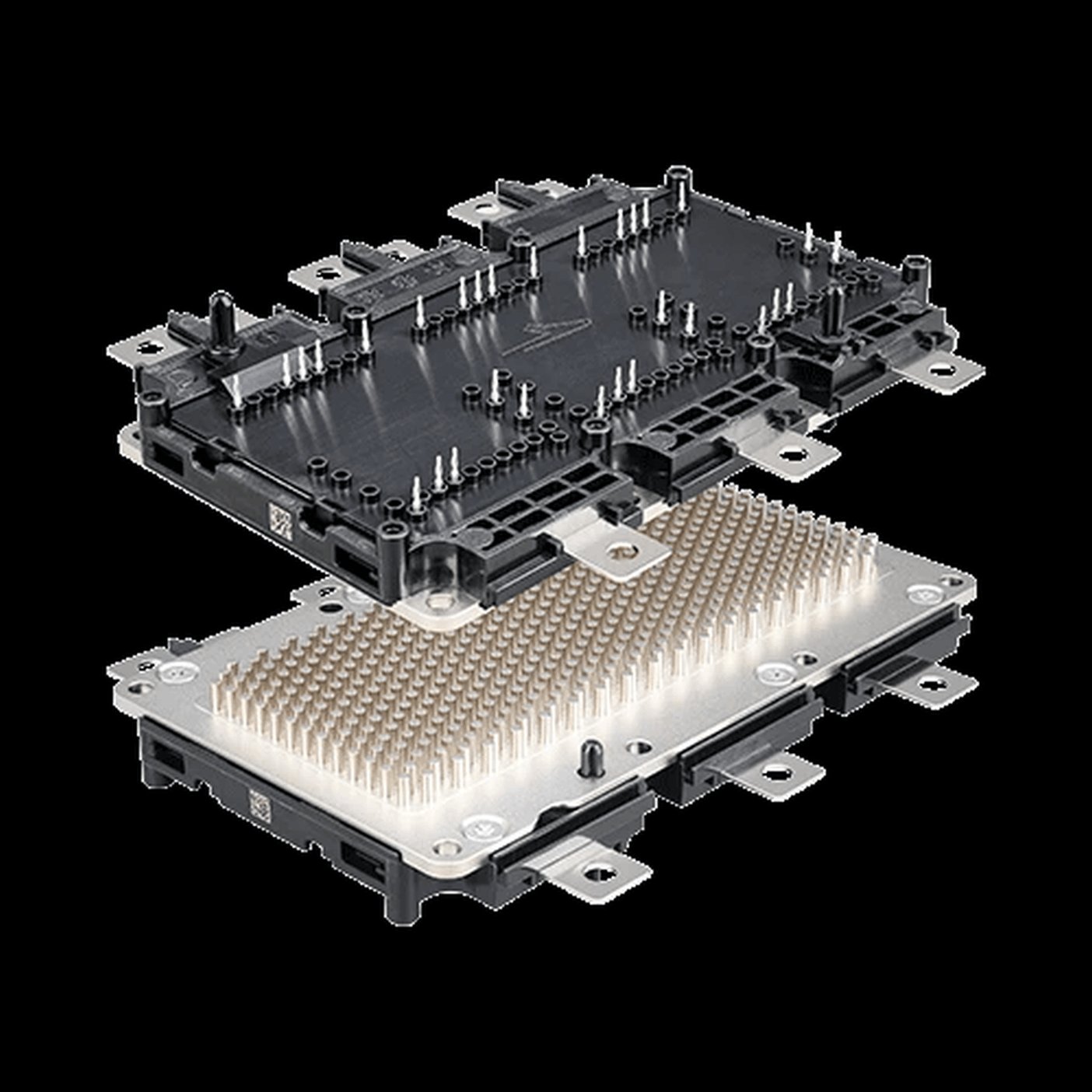

图1：Wolfspeed YM六合一功率模块基于第四代碳化硅MOSFET技术，满足AQG-324汽车电子标准。

Wolfspeed近期发布第五代平面型碳化硅MOSFET技术，在自家200毫米晶圆产线量产。新一代产品将1200伏器件的比导通电阻进一步最高降低27%，最高连续结温提升至200℃，器件可靠性得到增强。

意法半导体依托第四代碳化硅MOSFET技术，推出750伏、1200伏车规级器件，面向400伏与800伏电动汽车牵引逆变器。第四代器件导通电阻进一步下降（750伏版本8.2毫欧，1200伏版本区间为10.2~10.9毫欧），减少导通损耗。意法半导体同时在研发耐温能力更强的器件架构，进一步降低高温结温条件下的导通电阻，满足风冷、被动散热型牵引逆变器的设计需求。

罗姆半导体推出面向新能源汽车牵引逆变器的TRCDRIVE功率模块。该系列基于第四代碳化硅MOSFET技术打造，为750伏、1200伏二合一塑封模块；功率密度更高，紧凑布局优化散热表现，信号端子支持压接装配。

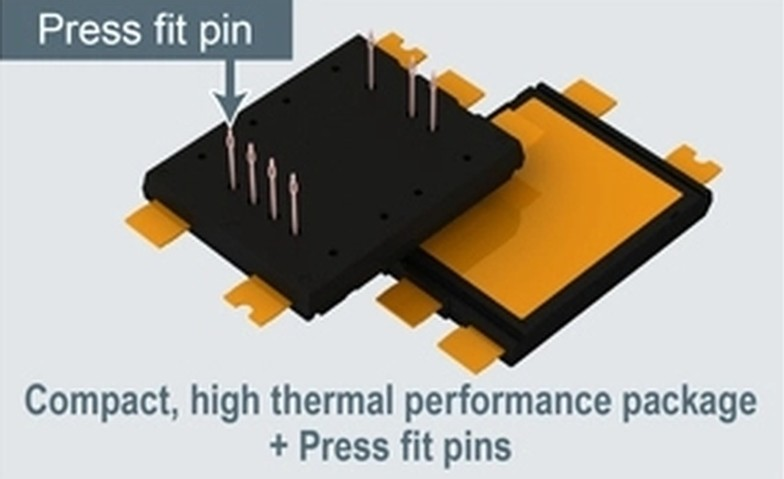

图2：罗姆TRCDRIVE功率模块功率密度高，压接引脚可简化组装流程。

罗姆还与Schaeffler联合开发高压逆变器单元，现已批量供货国内头部车企。这款集成单元搭载罗姆第四代碳化硅MOSFET裸芯片，整合直流母线电容、散热方案与直流升压功能。该方案可让800伏车型直接使用现有400伏充电设施。近期罗姆推出第五代碳化硅MOSFET，面向新能源车牵引逆变器，持续优化高温工况下的导通电阻。

剑桥氮化镓器件公司（CGD）开发出650伏ICeGaN器件，可用于新能源车牵引逆变器等车载场景。尽管该器件耐压低于碳化硅产品，但CGD表示，该氮化镓器件支持并联使用，不会出现电流失衡问题，无需精心筛选特性匹配的元器件。

ICeGaN器件内置多种保护功能，导通电阻低至9毫欧，损耗更低且热管理性能更佳。CGD还基于这款芯片搭建多级拓扑800伏逆变器样机，驱动电机峰值功率超100千瓦，持续功率75千瓦。

车载充电机（OBC）：碳化硅与氮化镓共存发展

车载充电机将交流市电转换为动力电池所需直流电。乘用车车载充电机功率普遍低于牵引逆变器，常见规格为11千瓦至22千瓦。目前碳化硅MOSFET仍是车载充电机的主流选择，尤其适配800伏电池系统；1200伏碳化硅器件具备充足工作裕量，可靠性优异。

罗姆推出HSDIP20封装750伏、1200伏碳化硅塑封模块，面向新能源车车载充电机。模块集成功率因数校正（PFC）与LLC谐振变换所需元器件，包含碳化硅MOSFET、绝缘基板与去耦元件，提供四合一、六合一两种方案。在25瓦输出负载条件下，相比分立碳化硅器件，芯片温度最高可下降38℃。

纳微半导体宣布其高功率GaNSafe第四代芯片完成车规认证，同时满足AEC-Q100（集成电路）与AEC-Q101（分立晶体管）标准（图3）。GaNSafe系列集成控制电路、栅极驱动与检测单元；具备最大350纳秒响应的短路保护，全部引脚支持2千伏静电防护，压摆率可编程，无需额外负栅压驱动电路，适用于车载充电机、高低压DC/DC转换器。

纳微同时推出业界首款可量产650伏双向GaNFast芯片，搭载IsoFast隔离栅极驱动器。这套方案支持单级式交直流拓扑车载充电机，省去传统两级架构（独立PFC级+DC/DC变换级）。

图3：纳微完成车规认证的GaNSafe芯片。在车规认证阶段，纳微整理的可靠性报告整合超过七年量产与实地运行数据。

DC/DC转换器与48伏系统：氮化镓加速渗透

氮化镓功率器件正逐步应用于电动汽车DC/DC转换器。电动汽车依靠DC/DC转换器，将400伏或800伏动力电池高压转换成12伏、48伏，为车载低压负载供电。例如，Vitesco选择英飞凌CoolGaN 650伏器件用于第五代升级版DC/DC转换器。650伏氮化镓优异的高速开关特性允许转换器提升开关频率，缩小磁性元件与滤波电容体积。

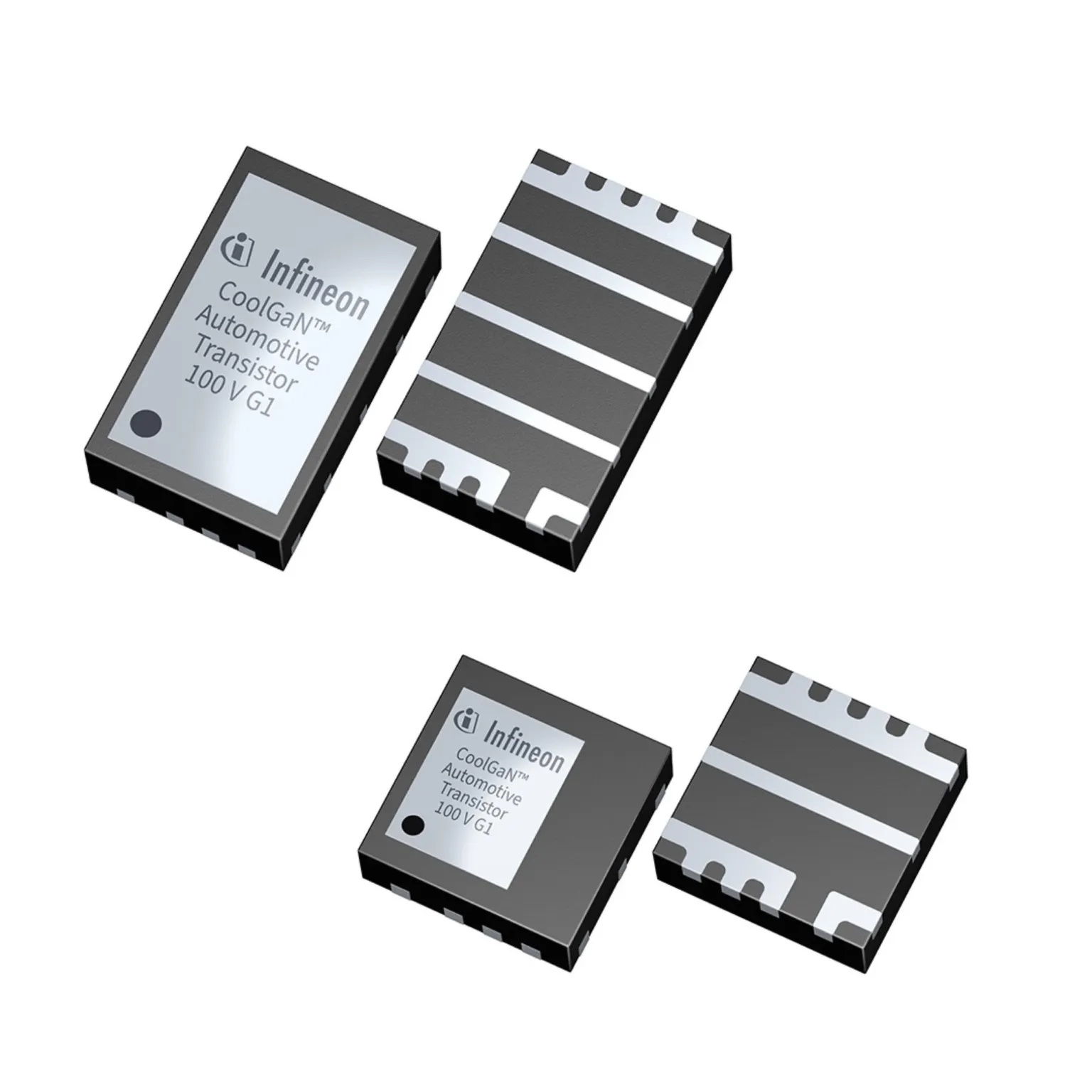

图4：英飞凌100伏CoolGaN车用晶体管，面向区域控制器、主DC/DC转换器、车载辅助系统、D类音频功放等场景。

车辆各类辅助系统，例如电动助力转向泵、散热风扇、热泵空调压缩机、48伏轻混电机发电机，工作电压区间与100~200伏氮化镓器件高度匹配。

英飞凌推出车规级氮化镓晶体管产品系列，适配混动、纯电车型48伏低压子系统与辅助电源轨。这款CoolGaN第一代100伏器件（图4）通过AEC-Q101认证。

碳化硅同样应用在DC/DC转换器领域，多用于800伏电池系统双向变换拓扑。前文车载充电机章节提到的罗姆HSDIP20塑封模块同时适配功率因数校正与LLC直流变换电路，可兼顾车载充电机与DC/DC转换器场景。

总结

碳化硅技术已经步入成熟阶段，当下核心挑战转变为扩大产能、降低成本。汽车行业大规模导入碳化硅，推动晶圆规格由传统150毫米升级至200毫米，同时新建专属产线。晶圆尺寸升级能够显著降低单颗芯片成本、提升单片晶圆良品率。Wolfspeed更进一步，成功研发业内首款300毫米碳化硅单晶衬底推进量产。

过去氮化镓器件在车载领域推广受限，主要是缺少长期实地可靠性数据。如今多款氮化镓器件顺利通过AEC-Q101、AEC-Q100车规认证。德州仪器等多家厂商表示，其氮化镓器件可实现低于1FIT的失效率（器件累计工作十亿小时故障数量小于1次），满足车企10~15年整车使用寿命要求。

值得关注的是，氮化镓产业同样迎来300毫米晶圆升级趋势。氮化镓通常外延生长在硅衬底之上（硅基氮化镓GaN-on-Si）。英飞凌等企业直接利用现有硅晶圆产线搭建300毫米氮化镓功率器件工艺，有效控制器件成本。

比利时微电子研究中心（Imec）也公布计划，联合Aixtron、格芯、KLACorporation、新思科技、Veeco等多家企业推进300毫米氮化镓晶圆研发。该氮化镓项目初期采用300毫米硅(111)衬底开发低压器件；后续面向650伏及以上高压功率器件，将采用Qromis提供、兼容CMOS工艺的300毫米改良衬底。
