细间距混合键合，能否迈入大规模量产阶段？

混合键合技术早已走出实验室、迈入量产阶段，但这份产业化成果实则并不像看上去那样成熟完善。图像传感器及其他晶圆对晶圆键合场景已经验证：经过预处理的铜与介电层表面，能够稳定实现大规模贴合。真正难以落地的转型难点，集中在细间距工艺、单芯片级制程，以及异构集成产品——这类芯片融合逻辑、存储与其他功能，各类元器件的材料、尺寸、热耐受上限原本就不具备统一设计标准。

此前有文章阐述：若上游工艺均匀性维持极高水准，且通过电性测试弥补逐颗互连点检测不具备实操性的短板，就能在整片晶圆同步制备混合键合焊盘，实现超高密度互连。细间距芯片对晶圆键合继承了上述全部严苛要求，除此之外，每颗芯片还要经过分选、搬运、对位、压合等独立机械工序，由此衍生出新的制造难题。

键合贴合虽是整套多工序流程的末端环节，但良率几乎由两片晶圆接触前的所有工艺共同决定。铜凹陷量、介电层表面形貌、颗粒污染、薄膜应力、晶圆翘曲、芯片厚度、临时键合、清洗活化、对位压合，所有工序都会占用最终工艺误差容限。单一工序单独测试或许均达标，但多道工序偏差叠加后，很可能不再留有稳定重复贴合的工艺窗口。

这种微小偏差的累积效应，正是实验室工艺与大规模量产工艺的核心分水岭。键合原理本身已经得到验证，但量产的核心瓶颈在于：整套全流程能否上万次稳定复刻相同物理状态，避免某一项工艺变量耗尽其他工序预留的容错空间。

“摸清基础工艺路径后，核心难点就是尽可能稳定控制所有变量。”泛林半导体介电薄膜沉积事业部企业副总裁兼总经理Erik Edelberg表示，“大规模量产（HVM）的关键，在于保证晶圆间、单片晶圆内部的一致性。”

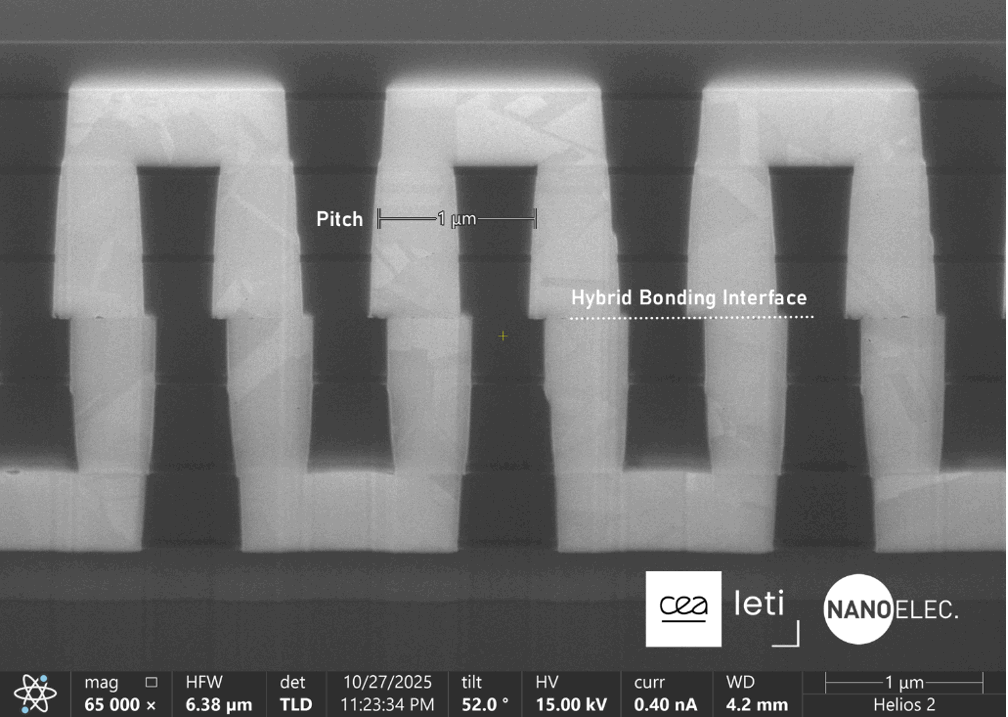

图1：1微米间距混合键合界面截面电镜图

量产并非单一标准化工况

“大规模量产”这一表述掩盖了混合键合不同工艺路线间的巨大差异。晶圆对晶圆键合可并行处理整片晶圆，依托两片图形化晶圆规整排布的优势；但复合结构良率，取决于两片晶圆各自品质与材料兼容性。

芯片对晶圆键合牺牲了并行加工能力，换取工艺灵活性；整片芯片批量转移方案试图挽回部分并行优势。但随着焊盘尺寸缩小，工艺对位偏差容限同步收窄，批量转移带来的并行优势持续弱化。

由此可见，细间距不能仅以实验室能做到的最小互连尺寸作为评判标准。具备商用价值的间距规格，必须在布线、供电、性能层面产生足够收益，足以覆盖配套严苛制造管控带来的成本。6微米逻辑存储互连界面已能创造可观系统价值，而1微米键合仍属于中长期材料与工艺攻关目标。roadmap制程迭代节奏与量产商业价值的落差，直接决定技术落地的先后顺序。

“目前行业商用主流最小间距约6微米。”安靠科技芯粒与FCBGA集成副总裁Mike Kelly称，业界路线图虽规划至1微米间距，但未来很长一段时间内，6微米仍将是具备量产经济性的主流规格。

工艺管控难度并不会随间距缩小均匀上升。6微米间距下仅轻微降低焊盘重叠面积的对位偏移、局部表面形变，当焊盘宽度仅零点几微米时，会直接造成互连完全断开。原本相互独立的多道工序，开始争抢持续压缩的误差容限；即便提升键合机对位精度，也无法修复早已被薄膜应力、晶圆翘曲改变的图形形貌。

芯片分选带来的取舍难题

芯片对晶圆键合的核心优势在于：源晶圆局部不良不会导致整片堆叠报废。厂商可在键合前完成芯片测试，筛选良品，按需放置不同功能裸片。但良率优势的代价是失去并行加工效率——裸片切割分离后，需逐一完成拾取、转运、定位、检测、对位、压合，全程暴露在与原厂晶圆制程不同的搬运环境中。单颗依次压合牺牲产出效率，但当焊盘尺寸逼近设备对位误差极限时，批量转移方案很难维持同等对位精度。

“芯片对晶圆路线虽前景广阔，但量产挑战极大。逐颗压合会拉低吞吐量，优势是对位精度可控。”CEA-Leti研发工程师Melissa Najem说道，“细间距工艺最核心的卡点就是对位，只要对位精度得到保障，电性良率就能显著提升。”

“已知良品裸片（KGD）分选能优化成本结构，却无法保证最终键合界面合格。键合前测试仅能确认裸片单独功能，无法预判尚未形成的互连通道可靠性。键合后电性测试是验证界面导通性最直接手段，但此时裸片、基底晶圆、整套键合工序均已产生成本。分选标准过严会浪费合格芯片，放宽标准则让整套高价值堆叠品承担失效风险。想要实现芯片对晶圆大规模量产，必须采集完整的表面形貌、翘曲度、电性、制程履历数据，在进入不可逆高成本工序前做出合理分选判断。

“我们会通过已知良品筛选流程甄别可用于键合的优质裸片，以此提升生产良率。”Najem补充道。

单纯提升压合设备运行速度无法拉高产能。缩短循环周期的同时，视觉定位、稳定静置、活化表面暴露时长、键合界面贴合延展等环节，都必须维持在合格工艺区间。提速后的设备若扩大对位误差分布，或活化表面暴露时长波动过大，即便小时产出标称值提升，最终下线可用堆叠品数量反而下降。

洁净管控：无需重建一条前端晶圆产线

颗粒污染管控能直观说明，将混合键合从前道晶圆厂转移至封测厂（OSAT），绝非简单迁移设备即可实现。先进制程晶圆厂配套整套体系，严控空气浮尘、化学品纯度，晶圆全程密闭传输；封测厂的产品类型、成本结构、制程体系完全不同。若在后道封测环节复刻全套前道高洁净无尘车间，会大幅抵消工艺转移带来的经济效益。

混合键合对颗粒异常敏感，且无缓冲容错空间：键合区域两片介电层需完全紧密贴合，界面不存在可缓冲局部异物的焊料或底部填充胶。工艺转入封测车间后，污染问题会进一步加剧。行业主流解决方案不再是改造整座封测厂房，而是在键合设备集群内部及周边搭建局部超高洁净区域。

“该工艺本质是玻璃与玻璃贴合界面，对各类颗粒污染极度敏感，不存在有机缓冲层。极小纳米颗粒就能造成局部界面分离，整片晶圆大量堆叠品直接报废。”安靠科技Kelly解释。

洁净管控不能仅局限于两片晶圆贴合瞬间。裸片切割、临时键合、清洗、量测、转运、对位全流程均可能引入颗粒，活化后的表面也会随等待时长改变化学状态，等待时间因此被纳入工艺窗口。

清洗工序也不能单纯依靠加大机械作用力。颗粒尺寸越小，在铜、介电层及底层结构不产生损伤的前提下去除难度越高；配套化学药剂还需精准区分污染物与待键合活化表面，表面状态与整套工艺集成深度绑定。

“化学清洗是一大难题，颗粒尺寸越小，吸附附着力呈指数级上升。”三菱化学集团半导体业务全球市场与业务拓展高级总监Sanjiv Bhatt表示，清洗需要药剂弱化颗粒与基底之间的结合力，再配合机械、声波作用力剥离，药剂分子配方是核心关键。

化学机械抛光（CMP）就是多工序耦合的典型案例。介电层表面需足够平整光滑才能完成初始贴合，但铜焊盘抛光平面不能仅以室温理想平面为标准，还要兼顾退火后的热膨胀行为。铜热膨胀系数高于周边介质，因此需精准控制铜凹陷量，升温退火时实现焊盘熔合互连。凹陷量过大易造成电性连接不完整，凹陷量过小则引发过度形变。

“表面形貌与表面化学状态同等关键，两片贴合界面都需要预先活化。”泛林半导体Edelberg说道，“薄膜应力同样是核心难点，会直接改变裸片整体翘曲形变；再叠加洁净度管控，所有变量最终汇集在键合界面处相互影响。”

对位偏差问题早在压合前就已产生

对位精度瓶颈虽在键合设备端集中暴露，但根源前置至前序多道工序。压合设备仅能基于可检测图形完成对位，而薄膜应力、晶圆翘曲、裸片厚度、多层热循环早已改变图形实际物理位置。

传统翘曲指标只能反映局部工况一部分。晶圆整体翘曲度达标，局部形貌、高阶形变仍会耗尽特定区域的焊盘重叠容限。有效形貌管控需覆盖多尺度维度：低阶整体翘曲、局部斜率、键合/CMP/重布线层、材料失配带来的裸片级形变，不能只用单一平面度数值衡量。

“我们不应简单判定‘晶圆是否平整’，而是厘清哪些形貌参数会影响良率、可靠性、键合与对位精度、终端芯片性能。”Wooptix业务发展副总裁Adam Cheung称，平面度管控需要升级为完整表面形貌误差预算体系，拆解至基底、封装翘曲分项，量化各自对整套芯片系统良率的影响。

裸片从源晶圆切割分离后，形貌管控难度进一步提升。切割释放内部应力，临时键合重新束缚裸片，减薄工序改变刚性；最终送入键合设备的裸片形貌，和前序量测数据存在偏差。裸片某一处基准点对位精准，边缘焊盘仍可能因缩放、旋转、非线性形变产生偏移。

英特尔晶圆代工在近期iMAPS行业会议分享了变量耦合案例。YiShi介绍的测试芯片显示：增加芯粒厚度可降低线性缩放形变，加剧芯粒翘曲则会放大形变；调整键合机吸嘴结构能改变形变分布规律；经过校准的有限元模型可精准复现实验形变，无需针对每一组键合力、真空时序组合单独制作测试片。

仿真建模重塑了对位管控思路。键合后采集的套刻偏差数据，可拆解为刚性对位误差、线性缩放偏差、高阶残余形变，反向导入裸片与设备力学仿真模型。残余形变分布比单一良率合格/不合格判定更有价值，能在大范围断路失效出现前，提前预警工艺漂移。高速量产键合机不仅要保证重复压合的稳定精度，还要求来料裸片局部形貌落在设备可修正区间内。

临时键合堆叠带来永久性形貌缺陷

裸片大部分形貌偏差，源于晶圆粘贴临时载片阶段。减薄硅片、模塑晶圆、半成品封装结构自身机械强度不足，无法独立完成背面制程、重布线、薄膜沉积；临时载片与键合胶成为整套工序的力学基准，却不会留存于最终成品。

载片材质直接影响温变工况下的晶圆形变行为。玻璃、硅等载片具备不同刚性与热膨胀系数，临时胶层则决定形变传递幅度。胶层附着力需足够强，防止滑移分层；同时保留适度弹性，避免产生过大内应力。

“若载片与封装件热膨胀系数匹配度不足，整套结构会出现严重翘曲，前道工序的形变会持续传导至下游所有制程。”布鲁尔科技先进封装技术策略师Hamed Derami表示。

制程流程变化也会改变材料适配要求：一套通过等离子、电镀、介电固化验证的临时胶，更换工序顺序后，可能出现分层、模量超标、解键合残留污染等失效。

总厚度偏差是临时制程影响最终良率的另一路径。载片堆叠微小厚度波动，会改变光刻对焦、重布线尺寸、凸点/焊盘高度，最终在键合界面形成局部偏移。传统微凸点可依靠焊料形变缓冲偏移，但铜-介电直接键合几乎无容错空间，微小厚度差直接导致局部贴合失效。

“混合键合实现裸片零距离贴合，整套界面完全刚性，介电层、铜焊盘、晶圆本体均无缓冲结构。”Derami解释，“厚度偏差一旦超出设备容限，就会出现中心贴合、边缘断开的现象，不存在凸点结构用于抵消形变。”

低温退火：兼顾界面强度与器件耐受上限

热预算是区分可实现键合与器件可承受键合工艺的关键边界。介电层先完成初步贴合，退火工序强化界面结合力，凹陷铜焊盘受热膨胀熔合，形成连续导电通路。传统退火参数虽能满足冶金反应需求，但高温与应力会超出逻辑、存储、射频、传感器、光子器件异构堆叠的原厂工艺耐受标准，该矛盾随异构集成普及愈发突出。

“想要强化界面结合力、完成铜互连重构，必须提升退火温度，行业常规工艺多为400摄氏度保温1至2小时。”CEA-Leti Najem表示，高温与存储芯片等器件工艺不兼容，是核心痛点。

低温工艺研发的目标，是通过调整表面活化方式、铜薄膜结构、保温时长与化学配方，实现同等电学与力学性能。CEA-Leti已完成晶圆对晶圆测试片100摄氏度低温退火验证，形貌与电性表征显示互连低阻、良率优异。该成果仅验证实验室可行性，想要落地量产，还需完善可靠性循环测试、细分器件热耐受适配验证，同时保证来料波动、产能工况下工艺稳定。

量产目标不是做到能出样品的最低温度，而是在保障键合强度、互连电阻、良率、长期可靠性前提下，适配集成器件的最低热预算。不同芯片产品、工作负载对应的工艺窗口差异巨大，随着应用场景拓宽，通用标准化混合键合工艺方案难以落地。

前置检测规避后端高成本报废

全流程管控无法杜绝所有界面失效，但能提前规避显性风险。宏观光学检测可在光刻、探针、键合等高成本工序前，识别划痕、边缘损伤、大颗粒、膜层异常、局部缺陷热点；电性测试则用来判断光学检出异常是否会引发功能失效。

“光学检测可放在探针前或探针后，我更推荐探针后检测，能直观对照电性失效与产线光学缺陷的对应关系。”Microtronic应用总监Errol Akomer说道。

建立缺陷与电性失效对应模型后，筛选工序可前置，减少无效探针测试，避免可疑物料流入高价值封装工序。宏观光学检测无需直接分辨纳米级键合界面，把高精度、高成本量测设备留给真正需要分析的微小缺陷。

单一工艺窗口，横跨多家产业链主体

量产落地的最后一重阻碍兼具技术与产业链协同属性：整套工艺窗口跨越多家供应商边界。材料厂商掌握清洗、临时键合药剂温变与化学特性；设备厂商掌握腔体压力、时序、局部环境参数；晶圆厂、封测厂观测来料波动与最终良率。但产业链各环节仅能从上游拿到狭窄规格指标。

当各工序模块容错空间充足时，分段交付模式可以运转。细间距混合键合大幅压缩误差容限，上游材料验证数据成为下游设备、封装良率分析的必要依据。清洗药剂、设备时序、等待时长、晶圆形貌、焊盘布局无法再作为独立单品分开优化，快速工艺迭代需要产业链适度数据互通。

“行业现状是化学、设备、晶圆厂三方各持一套黑盒标准。设备厂商依据材料商提供的物料开发工艺，再把成套方案交付晶圆厂。”三菱化学Bhatt说道，“产业链需要打通黑盒数据实现协同迭代，不存在万能通用方案，各类工艺均需针对性定制。”

数据互通不代表企业放弃知识产权，只需共享基础表征结果，厘清材料对设备工况、设备对表面状态、两者叠加对电性良率的传导关系；同时检测数据向上游追溯，定位缺陷起源工序。

设计端同样存在产业链割裂问题：焊盘布局、冗余线路、禁止布线区规则需贴合实测工艺偏差分布，而非理想化几何模型。

“业内虽在推进先进封装设计套件（ADK）标准化，但至今尚未形成统一规范。”新思科技产品管理高级总监Amlendu Shekhar Choubey表示，EDA厂商、晶圆厂、封测厂、终端客户等生态伙伴必须协同发力，搭建统一设计规范体系。

总结

细间距混合键合完全具备大规模量产能力，但突破点不在于重复验证键合基础机理。晶圆对晶圆量产已经证明，预处理表面可稳定整片贴合；配套文章也介绍了晶圆并行加工如何实现超高密度互连。真正艰巨的工程难题，是在逐颗裸片分选、减薄、转运、清洗、对位、压合的全流程中，持续稳定维持合格界面制备条件。

产业下一阶段的核心任务，是让整套制造流程适配高密度互连工艺的规模化需求。只有晶圆厂、封测厂、设备厂商、材料供应商、芯片设计、测试工程师将混合键合视为整套连贯制程的最终环节，而非产线末端一道孤立工序，细间距混合键合才能实现大范围商用量产。
