物元半导体再投21.7亿，杀向Micro LED

近日，物元半导体技术（青岛）有限公司一项总投资21.673亿元的“异质键合Micro LED生产线项目”完成备案手续。项目位于青岛市城阳区棘洪滩街道，规划建设一条“面向车规数字照明、AR微显示、光通讯”的异质键合Micro LED规模化量产线，月产能1万片。

此前，物元半导体以混合键合为技术平台，已在城阳区建成国内最大混合键合3D集成制造生产线，首线月产能达2万片，已经进入量产阶段。

此番物元半导体新落地异质键合Micro LED项目，背后是一次技术能力的跨场景验证，也是一个链主企业对其自身和城市产业生态的重新定义。

对于物元而言，这是其混合键合工艺从集成电路向下一代显示技术MicroLED的一次关键跨越；

这里尤为需要强调的是，MicroLED的未来应用远不止AR眼镜、车载显示等显示领域，还有可能跨界当下大热的光通信领域，取代激光器成为光模块极具潜力的新型光源。

考虑到半导体、显示和光通信等产业的产业链复杂程度，物元半导体成熟的混合键合工艺，可以吸引更多上下游企业在青岛集聚，成为青岛新一代信息技术产业的超级连接器。

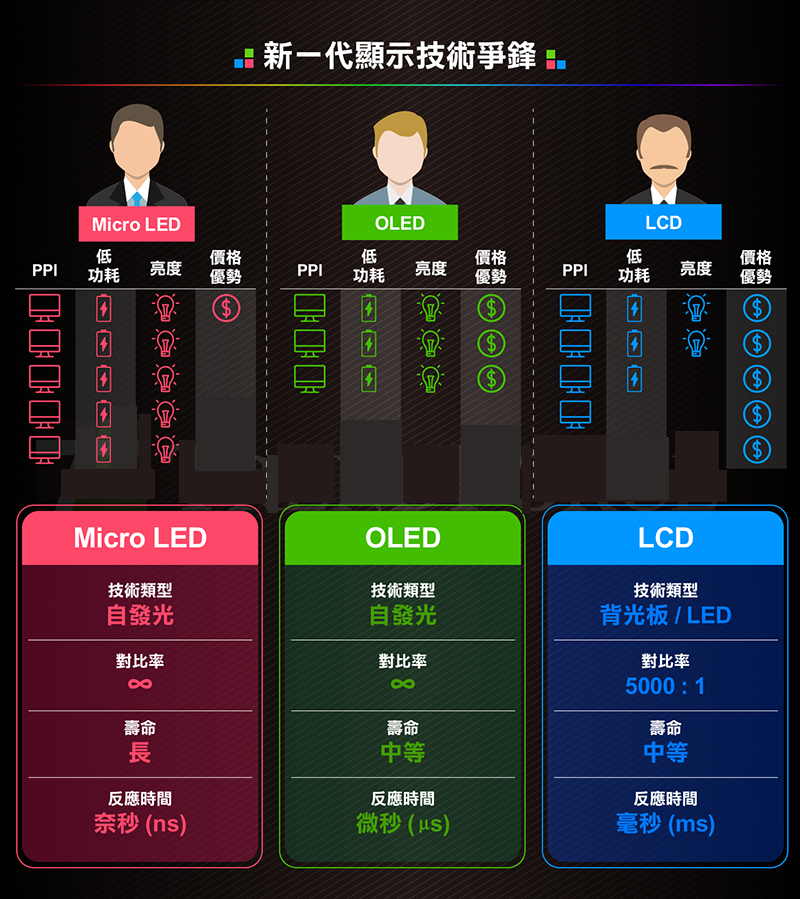

要理解这条“异质键合Micro LED生产线项目”的分量，首先需要明白Micro LED作为显示技术“代际革命”的价值。

我们日常接触的电视、电脑屏幕，绝大多数仍是LCD（液晶显示）。LCD的原理可以通俗理解为，背后有一排LED灯珠组成“手电筒”（背光模组），前方有一层液晶分子像”百叶窗"一样，通过电压控制偏转角度，让光线不同程度地透过滤色片，从而组合出图像。

这几年火热的Mini LED，本质上仍是在LCD框架内的“修修补补”——把背光模组的灯珠做得更小、分区更多，让“手电筒”的照明更精细，但依然没有摆脱液晶层和背光模组的基本结构。

Micro LED则是一场真正的革命，它直接把每个像素点做成了一颗微米级的独立“灯泡”——通常小于50微米，比头发丝还细——由氮化镓（GaN）等无机半导体材料制成，每个像素都能独立寻址、独立发光，无需背光、无需液晶层。

这意味着Micro LED同时具备高亮度、高对比度、低功耗、长寿命、快响应等几乎所有理想显示特性，被业界公认为“终极显示技术”。

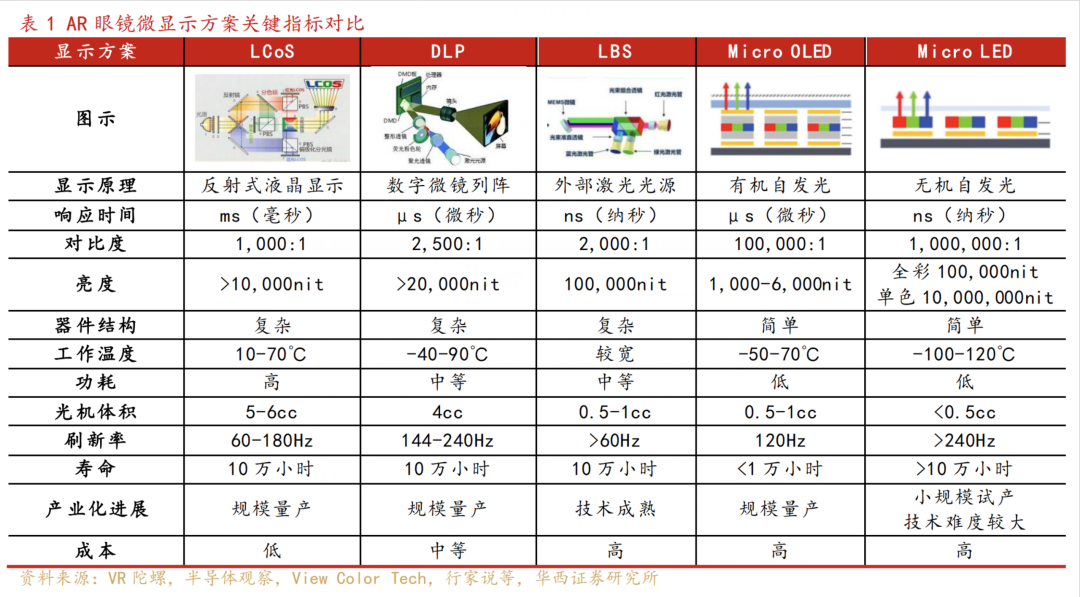

AR/VR近眼显示被视为Micro LED最先落地的场景。据IDC预测，2026年全球AR/VR相关投资支出将达509亿美元，到2029年全球智能眼镜出货量有望突破4000万台。Micro LED的超高亮度（可达数百万尼特）和极低功耗，使其成为AR眼镜克服户外可视性和续航焦虑的唯一可行方案。

除了显示领域，光通讯领域是Micro LED另一个最可能爆发的场景。这项技术最早由微软提出MOSAIC架构，其核心理念是用Micro LED作为光引擎的核心光源，替代传统激光器（VCSEL/EML），将800G光模块功耗降至3-5W，传输距离可达数十米，同时省去部分复杂电芯片，经济性和功耗优势显著。

国内三安光电、华灿光电、兆驰股份等企业均已研发出Micro LED通信产品，三安光电的Micro LED光源器件NRZ-OOK传输速率已突破10Gb/s。

在AI数据中心光互连需求井喷的当下，Micro LED光通讯被视为打破“铜缆距离受限”与“光模块高功耗”权衡困境的关键钥匙。

这也是青岛“异质键合Micro LED生产线项目”专门强调“面向微显示、光通讯方向”的原因所在。

那么，物元半导体凭什么敢在此时重注Micro LED？答案是其先进的混合键合（Hybrid Bonding）。

此前，物元半导体已在青岛砸下110亿元，建成国内首条专注于混合键合的12英寸晶圆级先进封装中试线，月产能2000片，并于2024年6月实现批量化商业订单交付；2号线量产厂房已封顶，规划月产能2万片。

据了解，物元半导体的服务对象主要是近存计算AI芯片、新型存储器等——通过将不同功能的硅基芯片垂直堆叠，解决算力与带宽的瓶颈。

混合键合的核心机理，是通过介电质-介电质键合实现机械固定，同时以铜-铜金属键合完成电学互连，无需底部填充胶，互连间距可压缩至亚微米级，密度达到每平方毫米百万级以上。

物元半导体此次将同一工艺技术延伸至Micro LED领域，证明混合键合不仅是芯片3D堆叠的专属工具，更是下一代显示制造的通用基础设施。

但同宗不代表同源。芯片领域的混合键合主要是硅-硅同质或异构集成，材料体系一致，热膨胀系数匹配，工艺窗口较宽。而Micro LED的异质键合，面对的是氮化镓（GaN）/蓝宝石与硅（Si）两种物理属性截然不同的材料。

比如，热膨胀系数（CTE）失配，GaN/Sapphire与Si的CTE差异极大，高温退火时极易产生应力、翘曲甚至开裂，对工艺窗口要求极高。

再比如，后续工艺复杂度，键合后往往还需通过激光剥离（LLO）去除蓝宝石衬底，将GaN发光层转移至硅基背板上，工艺链更长。

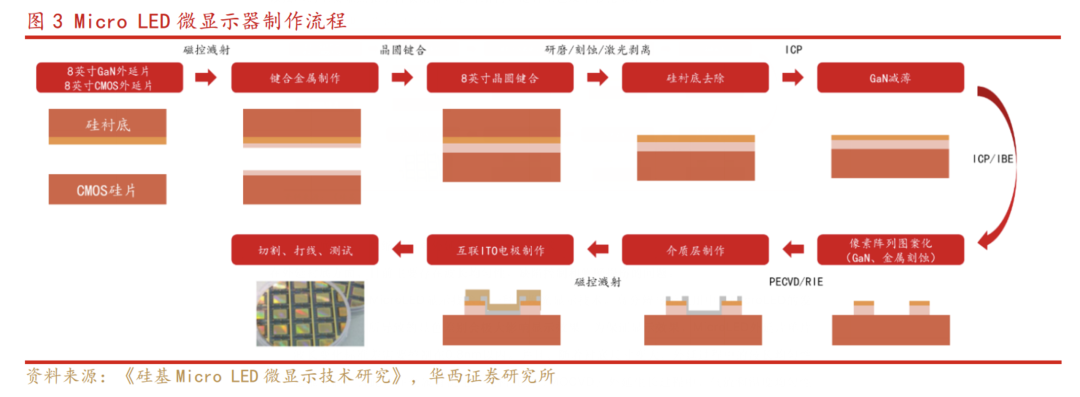

这里需要解释一下Micro LED芯片的“三明治”结构：最底层是硅基CMOS驱动背板，相当于电路开关面板；中间层是键合连接层，由微小的金属凸点或铜-铜键合组成，负责传递电信号；最上层是发光层，由氮化镓等半导体材料制成，是实际发光的“迷你灯泡”；而发光层底部原本还有一层厚厚的生长衬底（蓝宝石或硅片），用来让氮化镓材料“长”在上面。

传统Micro LED生产线通常采用“巨量转移”或倒装芯片键合，先将GaN外延片切割成数百万颗微米级芯片，再通过高精度设备一颗一颗地”搬运”到CMOS背板上，然后用金属凸点焊接。这种方式的瓶颈在于转移效率、对准精度和良率——只要有一颗“灯泡”没点亮或位置偏移，整个屏幕就存在坏点。

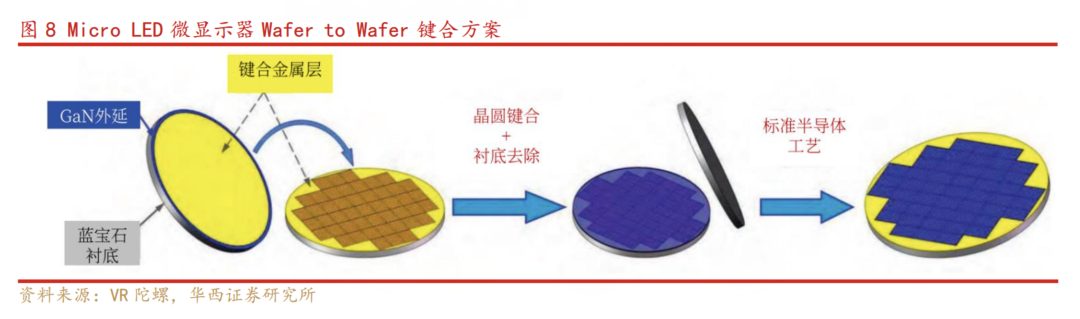

物元半导体的“异质键合”路线则完全不同，它不是在单颗芯片层面搬运，而是将整片GaN发光晶圆与整片硅基CMOS驱动晶圆进行晶圆对晶圆（WoW）的直接键合。通过混合键合技术，在晶圆尺度上一次性完成数百万像素的电学互连，无需经历繁琐的巨量转移。这相当于把“手工一颗颗贴灯泡”升级“为整面墙一次性浇筑”，从根本上规避了巨量转移的精度与效率瓶颈。

当然，这种“一步到位”的代价是对晶圆平整度、键合精度、材料兼容性的极致要求。

国内企业中，汉骅半导体等行业先行者已实现3.75微米间距的混合键合量产，键合成品率超过95%，并正向2.5微米工艺研发，未来可支持2560 PPI以上的超高清微显示。

物元半导体2026年4月公开的专利（CN122121388A）也明确指向将发光单元晶圆与控制单元晶圆沿厚度方向堆叠键合，正是针对这一技术路线的工程化布局。

对于青岛来说，一条产线的价值，从来不只是产能本身，而是它对区域产业生态的虹吸与连接能力。

物元半导体这条21.673亿元的产线，如果跑通，将成为青岛新一代信息技术产业的“超级连接器”。

在下游应用端，一旦青岛具备Micro LED异质键合的量产能力，AR/VR整机厂商、光通讯模块企业便有了就近配套的理由。

在上游材料端，Micro LED的核心材料是氮化镓外延片，而氮化镓需要生长在蓝宝石或硅衬底上。位于青岛高新区的华芯晶电，正是国内蓝宝石晶体生长和加工的重要企业，其大公斤级蓝宝石晶体生长技术已获突破。物元半导体的产线一旦量产，华芯晶电的蓝宝石衬底便有了新的高端出口。

更重要的是，在当下新一代信息技术变革向底层技术、向基础创新延伸的大背景下，物元半导体凭借混合键合这一“通用技术底座”，其链主意义进一步凸显。

根据物元半导体对外发布的信息，其混合键合产品良率长期在99%以上，打造存算芯片平台、异质芯片平台、定制化芯片平台三大技术创新平台，已引入近百家客户验证，超过15个产品流片（截止2025年9月数据），在AI、存储及功率多领域推进，并带动10余家产业链项目落地青岛。

而在显示+光通讯领域，新落地的21.673亿元Micro LED产线，将直接吸引Micro LED外延片、驱动IC、光学模组等上下游企业向青岛集聚。当龙头企业在某地建设量产线时，供应商往往跟着客户走，这正是“以商招商、以链聚企”的产业逻辑。

从芯恩的晶圆制造，到物元半导体的先进封装，到巽霖科技的玻璃基板，再到京东方、海信的终端应用——青岛正在形成一条从硅片到显示、从算力到光通讯的完整产业链。

物元半导体，正是这条链条中承上启下的超级连接器。
