通信系统为何向ASIC架构转型？

在5G基础设施、新一代6G平台、卫星有效载荷、微波回程以及非地面网络（NTN）各类系统中，芯片架构正逐步成为制约系统落地的核心瓶颈。随着带宽提升、天线数量增加、调制方案日趋复杂，功率密度、集成效率与散热上限决定了方案能否实际部署，而非仅考量功能能否实现。

FPGA在产品前期开发、标准迭代阶段优势显著。其可重构特性便于研发团队适配规格变更，大幅缩短原型开发周期。但当功能需求定型、量产规模扩大后，优化重心会发生转移，功耗效率、混合信号集成、长期可靠性成为首要考量。此时大量通信系统会从可编程逻辑方案切换至ASIC，因为从架构取舍角度，固定功能芯片的综合优势愈发突出。

功耗成为首要约束

当前通信芯片的总功耗主要来源于两大部分：可编程逻辑阵列与处理器子系统。随着信号处理运算量持续增长，尤其是波束赋形、快速傅里叶变换/逆快速傅里叶变换（FFT/IFFT）、滤波、信道化等运算，底层芯片架构的能效表现至关重要。

基于FPGA的设计天生存在可编程阵列冗余。查找表（LUT）、布线网络、DSP运算单元、片上存储、时钟分配电路，其开关电容远高于ASIC固定逻辑。无论实际资源使用率高低，配置存储与闲置布线电路始终存在，同时产生静态功耗与动态功耗，最终导致功耗无法随有效运算量线性降低。

以16纳米Zynq UltraScale+ 系列FPGA SoC为例，一款典型通信方案占用约8.5万个查找表、数百个DSP模块，工作频率100~250MHz，仅可编程逻辑部分功耗就达1.6~2.4瓦。跨时钟域高速数据通路、配置电路还会带来额外功耗损耗。在紧凑型射频单元、小基站设备中，这类功耗问题会直接演变为散热瓶颈，不再是次要优化问题。

ASIC方案则从底层消除该类架构低效问题。乘累加运算单元采用硬化电路实现，数据通路物理集中布局，布线布局以最小化电容损耗为设计目标；时钟与电压域根据业务负载定制划分，而非为适配通用架构妥协。在实现同等功能前提下，12纳米工艺ASIC逻辑功耗约0.35~0.60瓦，7纳米工艺可降至0.25~0.40瓦，功耗降幅达4~10倍。

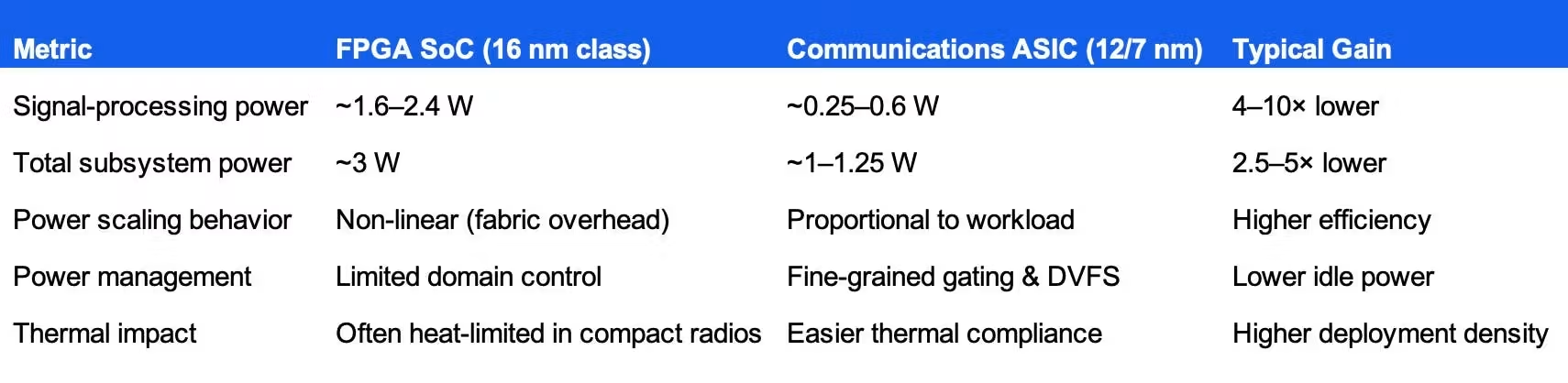

表1：随着运算负载提升，硬化ASIC数据通路相对可编程逻辑阵列，信号处理功耗可实现数倍下降。

补充说明：台积电12纳米工艺是16纳米工艺的光学缩版，逻辑功耗可降低10%~20%，芯片面积缩减约15%~25%，同时锁相环（PLL）、模数转换器等模拟IP可实现高度兼容，无需对混合信号子系统大规模重新设计，即可渐进优化功耗。

同等工艺节点下，处理器子系统的功耗差距相对更小。FPGA SoC集成硬化Arm Cortex-A53与Cortex-R5内核，CPU运行功耗与ASIC方案基本持平。一套通信典型配置：四核1GHz Arm Cortex-A53搭配双核实时控制Cortex-R5，在16纳米FPGA中整机功耗约0.9~1.4瓦；ASIC依托工艺微缩仅能小幅降低该部分功耗。

二者核心差距体现在电源管理灵活性上。定制ASIC支持精细门控电源、域级动态调压调频、独立电压岛、深度休眠等机制。针对突发式通信流量特征，上述技术可显著降低闲置与待机功耗。

将处理器与可编程逻辑功耗合并计算，同等通信业务下FPGA整机功耗可达3瓦左右；而12纳米/7纳米工艺ASIC整机功耗仅1~1.25瓦。该功耗差距会彻底改变设备散热设计边界，提升现场部署灵活度。

集成度与确定性性能

功耗只是系统切换的其中一项核心因素，集成度正持续决定整机综合效率。

FPGA方案大多需外挂模数转换器（ADC）、数模转换器（DAC），依靠JESD204等高速串行接口互联。该方案虽功能可行，但高速接口会带来额外功耗、时钟开销，同时引入板级信号完整性隐患。

定制ASIC可根据需求分辨率、采样速率量身设计转换器。6GHz以下射频设备通常需要12~14位、100~250MSPS采样速率；宽带毫米波设备则采用10~12位、1~3GSPS规格。

对比分立宽带转换器，专用集成ADC/DAC架构能效可实现数倍提升（提升幅度取决于分辨率、带宽与架构），省去芯片间高速互联接口，整机功耗进一步下降。

若进一步集成射频模块，包括本振生成、混频器、增益电路、滤波单元，可缩短信号传输路径、减少寄生参数，提升波束赋形的幅度与相位一致性。近射频架构、直接采样架构可彻底省去中频链路，减少物料清单、简化设备校准流程。尽管直接采样ADC瞬时峰值功耗更高，但整体架构复杂度与信号处理时延会大幅降低。

片上FPGA（eFPGA）阵列虽能提供少量部署后可重构能力，但会占用大量芯片面积，能效远低于固定功能硬化逻辑。针对滤波、FFT、前向纠错等高吞吐数据通路，硬化电路或商用授权DSP内核的单位功耗性能更优。因此片上FPGA仅适合作为可控灵活度补充方案，无法替代专用信号处理硬件。

面向长期服役的高可靠性

地面通信设备要求稳定散热、超长使用寿命；太空星载设备的可靠性标准则更为严苛。

低地球轨道、中地球轨道（MEO）卫星载荷需要耐受闩锁效应、单粒子效应与大范围温度循环。ASIC可采用抗辐照设计手段，如硬化触发器、三重模块冗余、定制偏置电路网络；保护环结构、抗辐照版图布局能够降低寄生漏电风险。

除此之外，ASIC可搭配商用FPGA无法使用的专用抗辐照封装工艺。

模块化拆分，支撑长期迭代扩展

当前主流通信架构普遍将第一层信号处理与高层协议处理分离。通信ASIC负责转换器接口、波束赋形、FFT/IFFT运算、滤波、前向纠错与物理层时序控制；配套应用处理器承载二层/三层协议栈、控制面逻辑与安全功能。

PCIe 4.0/5.0等高速互联总线支持芯片间模块化拆分设计。该架构令通信ASIC无需频繁跟进先进工艺，可维持10~15年生命周期；应用处理器则能持续依托工艺微缩，不断提升单位功耗性能。整机功耗可逐年优化，无需重新设计核心信号处理芯片。

综合来看，架构升级后整机系统功耗普遍降低2.5~5倍，同时实现更高程度混合信号集成、更长使用寿命。伴随带宽、天线数量、部署密度持续增长，上述优势从“优化加分项”转变为系统落地的硬性要求。

FPGA在方案探索、小规模试点阶段仍具备不可替代的价值；但进入大规模量产后，定制芯片凭借低功耗、可持续架构，成为高端通信基础设施的核心底座。

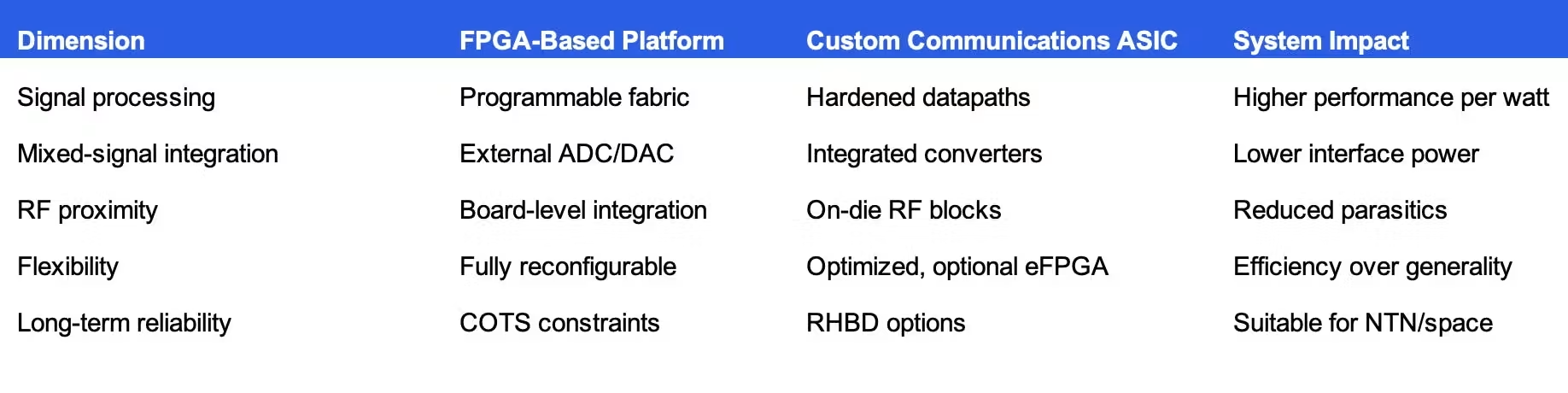

高端通信系统中，促使产业从可编程逻辑切换至定制ASIC的核心架构设计因素
