做一颗模拟ASIC要花多少钱？

模拟ASIC的设计与生产成本可划分为三大核心板块：人力成本、软件工具成本以及样片流片制造成本。尽管这三大板块对项目成功同等关键，但有一点需要重点留意：设计工具与晶圆代工厂属于行业通用资源，所有半导体企业都能平等获取。模拟ASIC出现性能问题，极少是由设计工具或代工晶圆厂导致的。

人力成本：拉开差距的核心因素

如果你计划自研模拟ASIC，规格方案制定、电路设计与版图布局是最关键的环节。这也是区分真正具备自研实力的企业与单纯跟风厂商的核心分水岭。

上述环节对模拟设计专业能力要求极高。这里所说的研发团队，是拥有数百款复杂高精度模拟芯片落地经验的资深工程师，他们能够攻克行业公认无法实现的技术指标。这类从业者普遍拥有30至40年以上从业经验，年薪可达35万美元以上。这类人才稀缺、用人成本高昂，但每一分投入都物有所值。

一个核心结论：人力才是决定项目成败、拉开行业差距的根本要素。

可行性研究：降低设计风险

芯片开发的第一步，是由负责该芯片的工程师开展可行性研究，下文图1展示了完整流程。

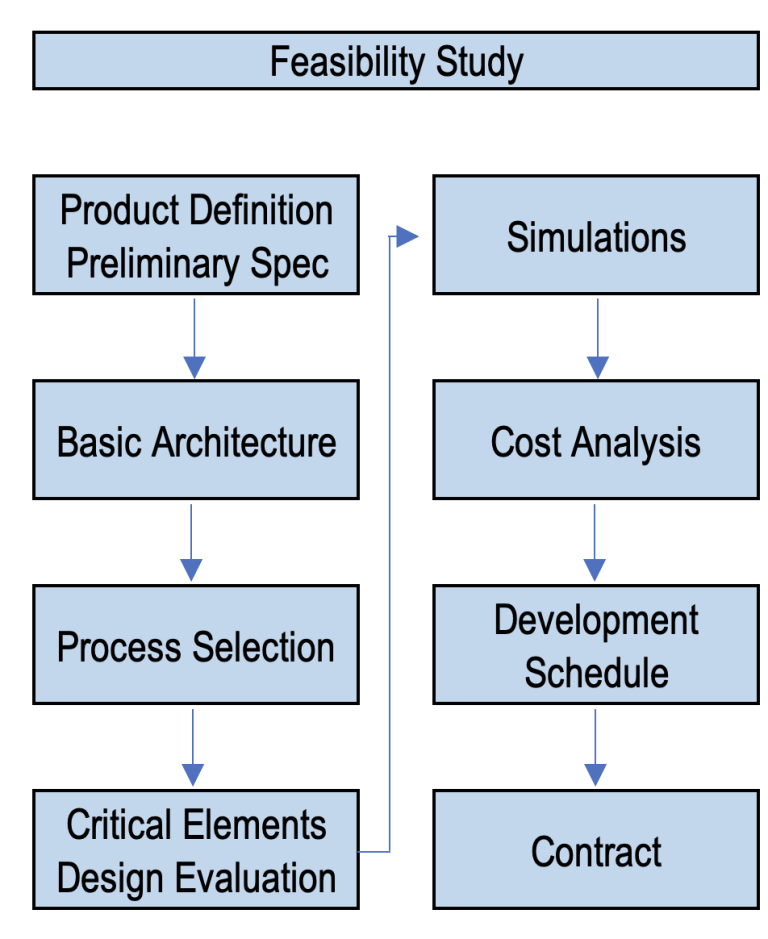

图1可行性研究必须由芯片主设计工程师牵头完成资料

可行性研究是一套风险规避流程，目的是识别、量化各类潜在风险，并制定对应缓释方案，保障项目顺利落地。同时，设计团队可通过该环节测算整体设计周期，敲定固定开发总成本。

若流程规范完整，可行性研究最多耗时两个月；如果项目包含大量原创技术研发，周期会更长；若芯片仅整合现有成熟硅IP，周期则会缩短。该环节成本区间为2万至7万美元，若后续双方签订正式开发合同，这笔费用会计入总开发成本。研究过程中需要开展仿真工作，因此项目初期就会产生高额软件工具使用费。

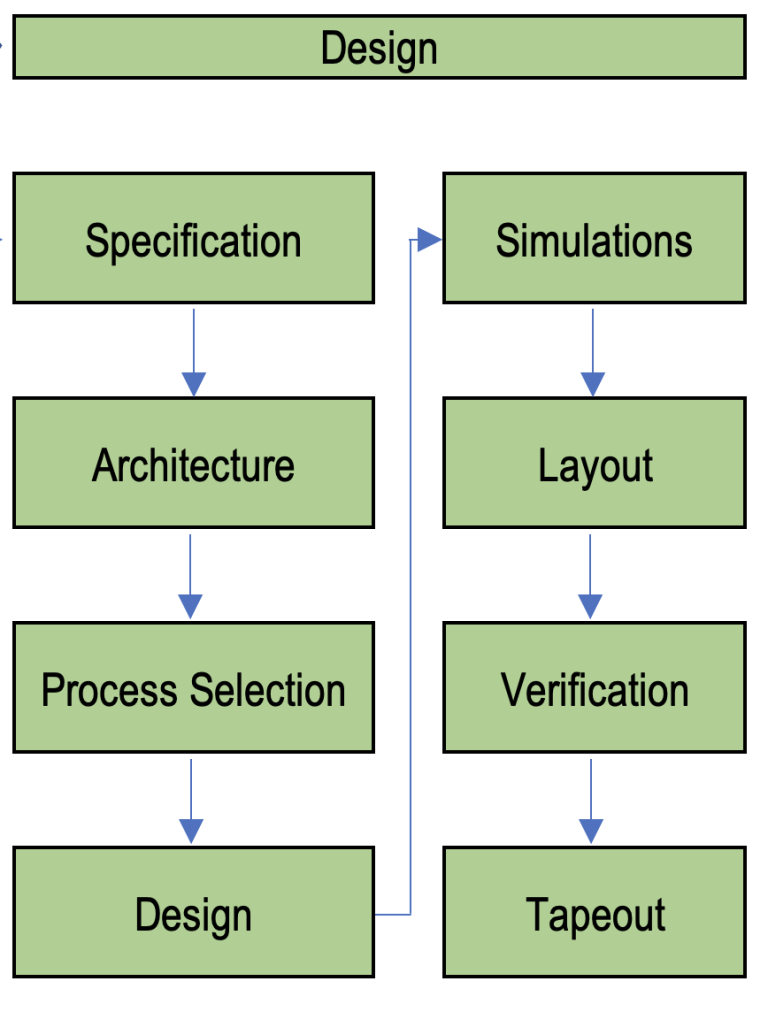

图2设计阶段同步产生人力成本与软件工具成本

设计阶段：从规格初稿到芯片架构落地

设计阶段包含多项核心工作：原本4至6页的产品定义初稿规格书，会扩充为篇幅超50页的完整规格手册，内容细化至各项参数上下限、寄存器定义、功耗标准等全部细节。

规格手册的完善程度，直接体现设计团队的专业水准。手册将作为选型依据，匹配适配芯片电压、电流、噪声、精度、成本等指标的最优晶圆厂及专属工艺。

团队会以功能模块为单位定义ASIC整体架构，并安排深耕对应模块数十年的工程师负责开发，涵盖电荷泵、24位及以上模数转换器、高精度低温漂基准电压源、斩波稳定放大器等模块。在条件允许的情况下，设计会增加寄存器可编程功能，优化参数正态分布区间，最大化芯片良率。

多方协作、评审与设计管控机制

项目每周安排与客户工程师的线上沟通会，同步项目进度，同时提供多种优化方案，可实现芯片性能提升、芯片面积缩减（降低成本）、抑制环境干扰（电噪声、温度波动）、拓展功能等优化目标。完成每一个核心功能模块后，需组织客户工程团队开展专项设计评审，从晶体管层级拆解模块全部工作原理，评审材料包含电路原理图、仿真指标与规格要求对标数据，以及配套外围元器件清单。

项目周期内统一采购全套设计软件工具；每季度与客户企业管理层召开会议，同步项目排期与资金使用情况；组建数字团队负责逻辑、存储、寄存器相关开发工作。

测试方案：第三方测试平台vs定制化测试系统

ASIC芯片设计工作同步推进测试系统开发。高精度模拟ASIC的测试难度，有时不亚于芯片本身的研发，行业主要分为两种实现思路：第一种，输出专属测试规格文档，交由第三方测试机构，依托其商用标准化测试设备完成测试。第三方机构会根据规格推荐适配的测试机型号，并收取一次性开发费用，用于开发适配该ASIC的专用硬件与配套测试程序。整套方案落地成本普遍在10万至20万美元。

Javelin公司采用第二种方案：定制专属测试系统，完全匹配这款ASIC的测试需求。我们会搭建两套完全相同的测试设备，一套用于晶圆探针测试，一套用于封装后成品终测。设备可部署至任意第三方测试机构，搭配对应自动上下料机台使用，也可独立运行。

我们更倾向这套方案，因为它能保证晶圆探针测试与成品终测的数据完全对应；且出人意料的是，整体成本更低。该方案可灵活转移测试场地，无需重复投入测试设备成本。

定制ASIC与标准化商用芯片的成本逻辑对比

标准化模拟半导体厂商研发通用芯片，面向数千家不同客户销售，企业自行承担全部开发成本，并将研发费用分摊至单片售价。企业依靠市场部门预判充足销量，长期覆盖研发投入并实现盈利。

但定制ASIC的商业模式完全不同：项目仅有单一客户，由客户承担全部开发费用，作为交换，客户独享该芯片的独家使用权。

独家产权至关重要：客户愿意承担研发成本，往往是为了集成自有知识产权、研发全新技术，相比外购标准器件形成性能优势；除此之外，定制ASIC还具备芯片体积大幅缩小、功耗更低、规避元器件停产断供风险等多重优势。

软件工具：功能强大，但使用成本高昂

集成电路开发总成本包含晶圆制造与封装费用，此处我们重点讲解人力与软件工具两大成本，其中隐藏着不少容易被忽略的开销。不熟悉芯片开发流程的人，看到相关费用数字往往会感到压力。

半导体行业常聚焦先进数字工艺百亿美元级的建厂资本开支，但模拟芯片开发的成本逻辑截然不同：无需大额生产设备投入，核心开销集中在人力与工具授权租赁。

过去数十年，汽车电子、消费电子、传感器校准与信号调理等模拟应用需求爆发，推动模拟芯片设计工具实现跨越式升级，这类场景对精度、品质、可靠性要求极高。模拟工程师主流工具包括楷登 Virtuoso与Spectre、新思科技Primetime、明导 Calibre。

无论你选择哪家厂商开发模拟ASIC，使用的基本都是上述通用工具，全行业均可采购。但工具授权价格昂贵，成本必须纳入预算。官方未公开定价，且保密协议禁止用户对外披露，行业估算一套完整模拟/混合信号设计授权（支持版图绘制与电路仿真）单用户年费区间为15万至30万美元。一套授权仅供单人同时在线操作，累加后的开销十分可观。

样片流片与光罩成本

绝大多数晶圆厂针对自有工艺推出多项目晶圆（MPW）服务，是低成本流片验证硅样品的优质渠道，能在量产前定位并修复各类设计缺陷。

主流工艺每月开放一次多项目晶圆流片；小众工艺频次更低，一年2至6次。若错过流片窗口期，需等待较长周期。多项目晶圆并非开发强制环节，但条件允许时，它是量产前验证早期硅片、调试测试系统的关键步骤。

无论是否采用多项目晶圆，量产阶段最大的一笔工艺开销为全套量产光罩，价格随晶圆厂、芯片所需光罩层数浮动，整体区间为7.5万至15万美元。

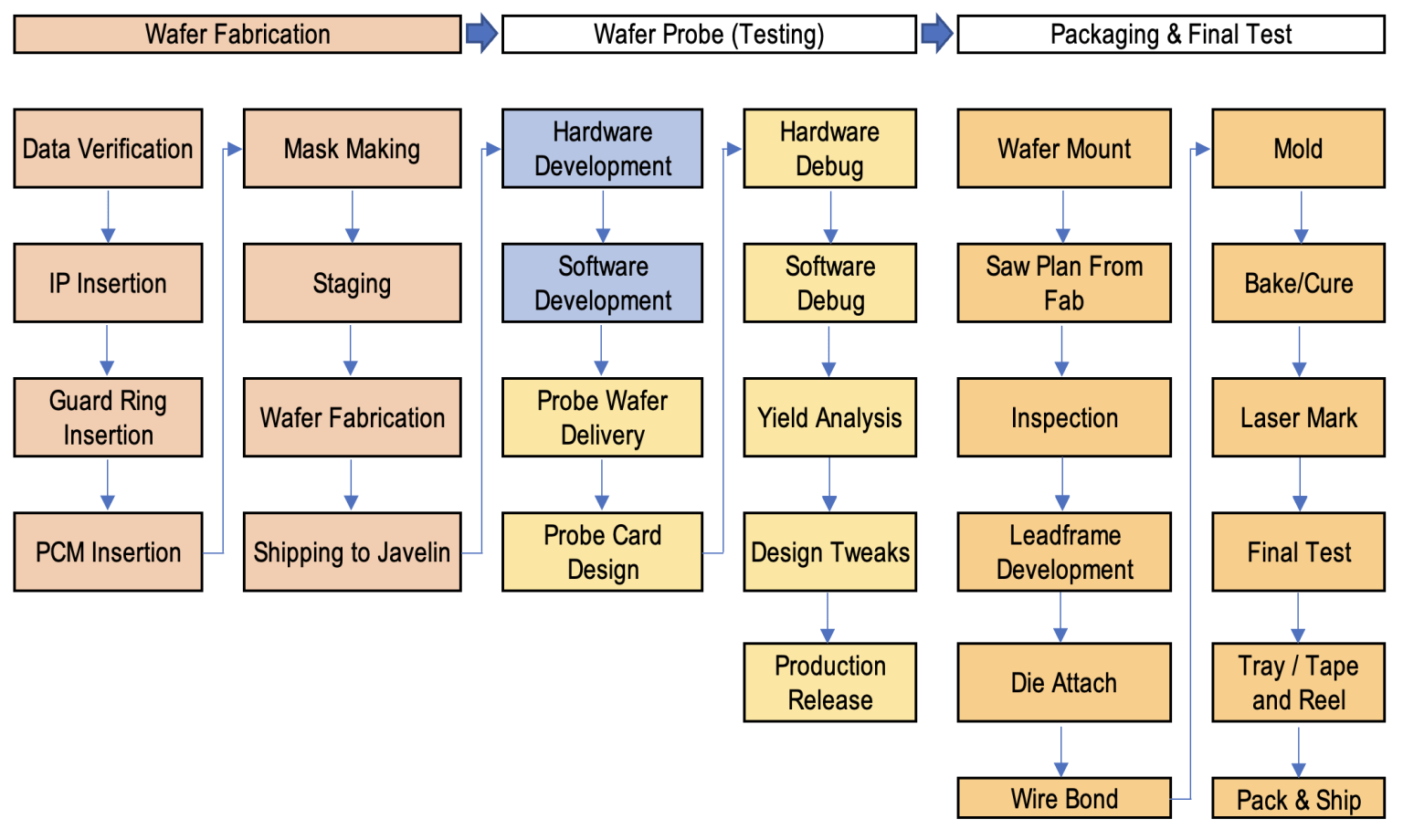

图3测试与封装是ASIC制造成本的重要组成部分

经验决定成败：管控ASIC开发风险

标准化商用芯片若出现设计问题，半导体厂商可推迟上市，安排工程师修复问题。但定制ASIC没有缓冲空间：客户需要芯片按既定节点交付，支撑新一代产品上市。

切勿轻信企业宣称拥有二三十年经营历史，经营年限参考价值极低，核心要看一线研发人员的实操经验。每位工程师拥有多少年模拟ASIC独立设计经验？

所有人都会犯错，但试错是学习的过程。你需要的团队，是数十年前就踩过同类坑、并沉淀成熟解决方案的资深工程师，不要让你的项目成为新人的练手项目。你有权查看负责本项目工程师的完整履历，主动要求审阅，并申请与工程师直接沟通。

由此引申另一点：你应当可以直接对接所有参与本芯片开发的工程师，不能接受项目经理或市场人员作为唯一沟通壁垒。这类人员不具备专业技术能力，还会拉长沟通链路，而芯片项目大多对时间节点高度敏感。
