深层缺陷难以检出，SiC/GaN良率瓶颈怎么破？

电动汽车、快充配套设施、可再生能源系统与工业电能变换设备，正在重塑功率半导体的性能需求：更高耐压、更高功率密度、更快开关速度以及更长使用寿命。为满足上述需求，厂商正大规模采用碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体材料。

碳化硅已成为高压场景的首选材料，典型应用包括车载主逆变器、车载充电机与电机驱动器；氮化镓则广泛用于快充及高频功率器件。随着终端产品出货量与性能持续提升，半导体制造端稳定把控良率、保障器件可靠性的压力与日俱增。

与此同时，晶圆尺寸迭代成为行业关键转型方向。碳化硅量产已从 150 毫米晶圆升级至 200 毫米大规模量产规格；300 毫米碳化硅衬底目前仅处于先进封装的早期研发与小批量验证阶段。氮化硅以往主流采用 200 毫米硅基外延晶圆生产，如今也在推进 300 毫米硅基氮化镓产线布局。晶圆尺寸升级是降低生产成本的必经之路，但也带来晶圆传送、检测、量测与良率管控等多重难题。

传统检测手段的短板

多数碳化硅功率器件采用纵向导电结构，电流从晶圆正面贯穿至背面。这种架构从根本上改变了缺陷影响器件性能与可靠性的逻辑。

纵向导电器件中，源自衬底、或是在外延层延伸扩散的晶体缺陷，会直接形成漏电通道、增大导通电阻，甚至引发器件永久性击穿失效。部分缺陷在低压工况下无明显电性异常，可一旦器件在终端高压环境运行，就会成为拉低良率的核心诱因。

这就给制造带来核心难题：不同缺陷的危害程度天差地别，且很多关键缺陷无法依靠传统检测设备捕捉。

传统表面光学检测擅长识别颗粒杂质与部分表层瑕疵，但很难检出宽禁带材料内部、会直接改变电气特性的次表层晶体缺陷。晶圆尺寸越大，这类局限性就越突出。

雪上加霜的是，大量检测设备采用晶圆旋转式扫描架构，从晶圆中心到边缘的检测灵敏度存在偏差；200 毫米、300 毫米大尺寸晶圆下该问题被进一步放大。灵敏度不均在大尺寸晶圆生产中极易形成检测盲区，而厂商完全无法承受这类漏检。

对于生产成本高昂的碳化硅晶圆产线，仅检出缺陷远远不够，精准区分哪些缺陷会损害良率与可靠性才是核心诉求。

光致发光（PL）检测恰好填补了这一空白，可高灵敏度全域捕捉传统手段难以识别的各类缺陷信号。晶体存在缺陷时，材料受激发光特性会发生改变；厂商借助光致发光检测，就能定位各类缺陷区域以及性能异常点位，这些信息仅靠表层光学检测完全无法获取。

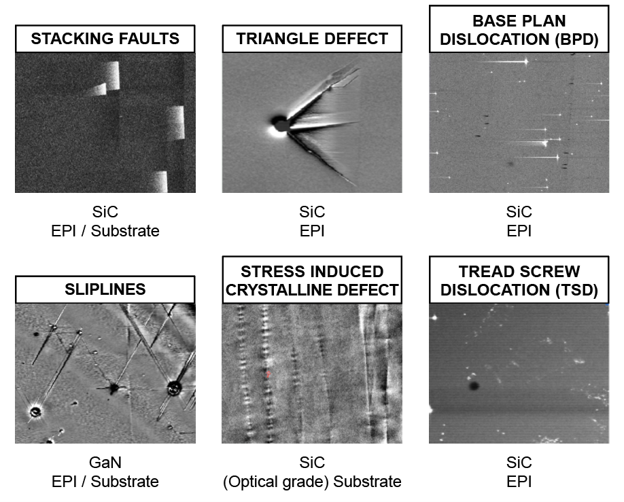

图 1：光致发光检测识别出的各类缺陷示例

晶体品质直接决定宽禁带器件电气性能，因此这项检测技术价值尤为突出。光致发光检测可在前道工艺尽早检出次表层缺陷，避免后续器件制程持续投入成本却产出不良品。搭载先进光学光路与多通道探测模块的高灵敏度光致发光设备，能够在整片晶圆范围内捕捉到微弱的缺陷特征信号。

晶圆尺寸升级，检测平台架构也必须同步适配。XY 直线台扫描设备无需旋转晶圆，从晶圆中心到边缘均可维持均匀稳定的检测灵敏度，规避了旋转式设备天然存在的边缘灵敏度衰减问题，是适配大尺寸晶圆、可平滑扩产的检测方案。

同等关键的是，新一代光致发光检测设备兼容多规格晶圆尺寸，厂商既能满足当下量产需求，也无需更换整套检测产线，即可适配未来衬底尺寸迭代。尽管设备性能持续升级，但单一检测工具仍无法打通全制程缺陷数据链路。

头部制造企业逐渐意识到，检测设备不能孤立运行。真正的生产价值在于将检测、特性表征与数据分析整合为一套完整的良率优化体系，这就要求光学检测、电性测试、工艺数据之间能够稳定、规模化地建立关联对应关系。

缺陷溯源映射就是典型应用：先对裸衬底完成首轮检测，建立初始缺陷基准；外延生长后再次检测，甄别哪些衬底原生缺陷会延伸至外延层。通过两次检测数据对比，厂商可区分隐性缺陷与会直接造成良率损失的致命缺陷。

传统光致发光虽能检出、分类晶体缺陷，却无法判断缺陷是否具备电活性、是否会诱发器件失效。而基于电晕表面电压扫描的非接触电性量测，可直接成像识别与漏电流、击穿失效强相关的电活性缺陷。

将光致发光缺陷成像与电性缺陷检测结合，既能建立各类外延缺陷、晶圆分布位置与电活性的对应关系，也能追踪从衬底延续至外延层的原生缺陷，完整还原缺陷对器件性能、良率、可靠性的全部影响路径。

通过关联缺陷位置、缺陷类型与电活性，厂商不再只停留在 “检出缺陷” 层面，而是能够量化每一类缺陷对器件性能与良率的实际损害程度。

缺陷全链路智能分析

除了工艺技术层面的复杂度，化合物半导体高昂的生产成本进一步放大了检测管控的重要性。

化合物半导体器件生产成本极高：一片 200 毫米硅晶圆成本仅数百美元，而同规格碳化硅晶圆成本高出一个数量级；更大直径晶圆的成本差距会进一步拉大。制程后端报废晶圆、或是流出隐性不良器件导致终端失效，都是产线无法承受的损失。

一体化检测方案能够提前识别致命缺陷、打通光学与电性检测数据、加速失效根因分析，帮助厂商守住良率、沉淀工艺经验，放心扩产。

终端产品不断突破性能上限，功率半导体制造工艺也必须同步迭代。纵向导电宽禁带器件，要求检测方案跳出单纯表层瑕疵检测，实现对缺陷危害程度的智能化判断。

由此，检测思路必须从独立、碎片化的缺陷检出工序，转型为数据驱动、打通工艺全链路的一体化方案。光致发光检测搭配可扩产设备架构、电性表征工具与整合式数据分析，为厂商提供应对上述挑战的完整解决方案。

这套技术组合的核心价值不在于单一检测手段，而在于搭建统一的检测分析生态，依托深度集成的设备架构、多模态数据关联与可规模化分析流程，把海量缺陷数据转化为可落地的工艺优化方向。对于新一代功率半导体制造而言，这套一体化检测方案不再只是加分项，而是行业刚需。
