缓存缺失容错能力，决定CPU性能上限

内存墙早已不再只是理论层面的隐患，而是当前人工智能、车载、数据中心SoC最核心的性能瓶颈。CPU 运行在吉赫兹主频下，单周期仅几纳秒；但 DRAM 存取延迟始终居高不下，稳定维持在 60 至 100 纳秒。而经由复杂片上网络（NoC）访问片内加速器的内存映射 I/O（MMIO）操作，耗时甚至更长。

随着SoC集成更多加速器、更大内存子系统与更复杂互联架构，每一次缓存缺失、每一回设备寄存器访问带来的性能损耗都在持续放大。单一架构特性无法彻底解决该问题，必须采用多维度优化方案。

本文分享我们基于Andes AX46MPV RISC-V 内核，使用谷歌 FlatBuffers 库对内存子系统开展压力测试的实践经验。实测结果证实：在内存访问相互独立时，充足未完成事务能力最高可带来 39% 的性能提升；但在指针遍历访问模式下，强数据依赖阻断并行执行，性能提升仅 6%。

这一结果直观说明，单一优化思路存在明显局限性。Andes AX46MPV 从多个维度缓解内存延迟问题：支持大量未完成事务，在访问模式允许时充分挖掘内存级并行；搭载硬件预取，预判内核所需数据并提前加载至缓存；同时配套软件预取接口，让开发人员可主动调度、掩盖访问延迟。

以上三项能力共同构成一套完整的延迟容错体系——无论瓶颈来自可缓存 DRAM 访问，还是SoC中不可缓存的 MMIO 交互，都能保障 CPU 稳定发挥性能。

内存墙难题

人工智能推理、数据库、图分析等现代业务负载均属于内存受限型负载。前文提到，如今 CPU 主频达吉赫兹，单周期仅数纳秒，而 DRAM 延迟仍高达 60~100 纳秒。这一差距就是业内熟知的 “内存墙”：单次缓存缺失就会让处理器停滞数百个周期，昂贵的计算单元全程闲置。

高带宽内存（HBM）、DDR5 等产品主打超高带宽，但想要充分释放带宽，CPU/GPU 必须同时维持数百个未完成内存请求。若请求流水线深度不足，两次传输之间内存总线处于空闲状态，硬件设计的带宽优势白白浪费。简言之，内存带宽的实际利用率，完全取决于处理器能否持续填满内存通道。

内存墙问题并非仅存在于数据中心业务。车载SoC中，DRAM 常直接焊接在印制电路板上抵御车辆震动；这种焊接方式叠加布线限制，会拉长信号路径、进一步抬高 DRAM 访问延迟。因此，CPU 批量处理可缓存未完成请求的能力，在车载系统中同样至关重要。

MMIO 维度：超越 DRAM 的长延迟瓶颈

内存墙的影响范围不止可缓存 DRAM，还包括不可缓存的 MMIO 访问。现代SoC集成大量外设与加速器，例如 AI 引擎、神经网络处理单元、DMA 控制器；CPU 通过 MMIO 寄存器读写完成设备配置与数据交互。

每一次 MMIO 访问均无法缓存，必须经由片上总线传输。倘若 CPU 同一时间仅能发起一条 MMIO 事务，批量配置加速器寄存器的过程会极度缓慢。当 CPU 统筹多颗加速器、需要快速下发 DMA 传输指令、启动推理任务或轮询状态寄存器时，该问题会成为实打实的性能卡点。

真实案例：Meta MTIA 加速器

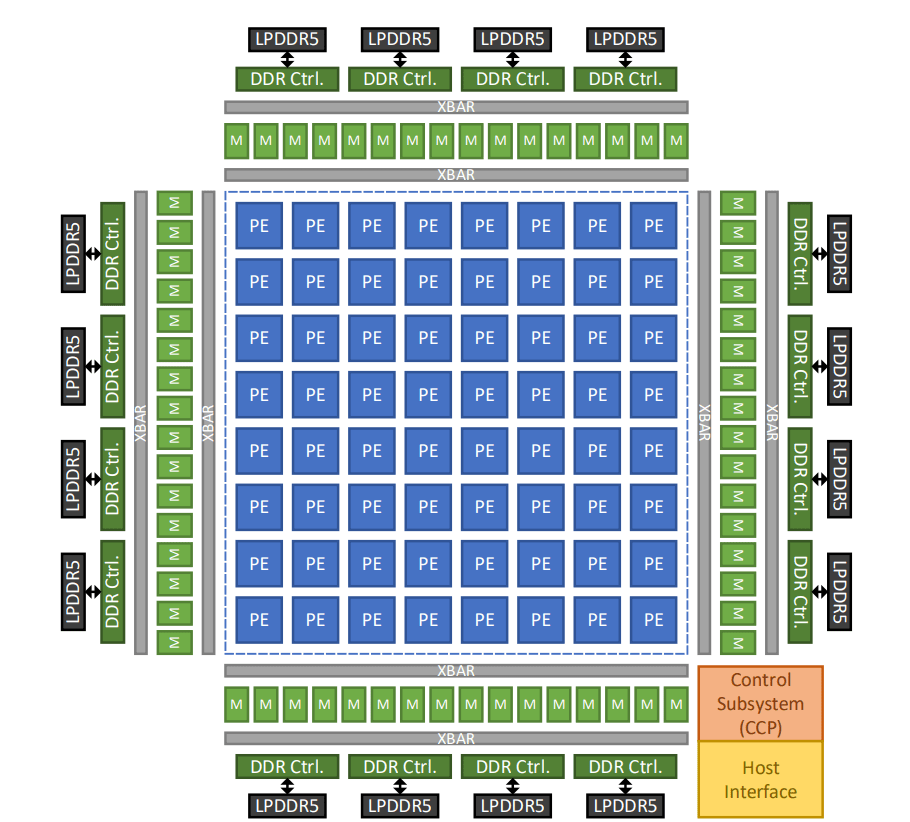

Meta 自研 MTIA 训练推理加速器就是典型实例，其每个处理单元（PE）内部搭载Andes RISC-V 内核。芯片内，内核通过片上 AXI 互联总线访问系统寄存器与远端处理单元资源，全部采用无缓存 MMIO 访问；访问延迟取决于网格内两点物理距离。

图 1 MTIA 平台实拍，首款面向 Meta 推荐系统流片产品

随着 AI 芯片尺寸扩大、架构复杂度提升，各加速器模块在裸片上分布更加分散，依靠片上网络完成互联。访问片上网络远端模块的 MMIO 操作，仅路由耗时就要 50~200 个周期以上，网络拥塞时耗时更久。由此可见，CPU 并发处理多条 MMIO 事务的能力，直接影响整机系统吞吐。

基于 FlatBuffers 的内存子系统压力测试

我们选用谷歌 FlatBuffers 库，并非将其作为标准 AI 业务负载，而是专门用来施压 CPU 内存子系统。FlatBuffers 是一款开源跨平台序列化库，主打零拷贝数据读取，无需单独反序列化即可原位读取序列化数据。尽管该库本身设计高效，但其生成的内存访问模式，对 CPU 缓存与内存子系统压力极大。

FlatBuffers 造成高压力的底层原因

FlatBuffers 采用基于偏移量的间接寻址逻辑：读取任意字段时，需先读取偏移值、计算目标地址，再跳转读取真实数据。单次字段查询会触发多组存在依赖关系的内存访问。

其中读取流程是典型的指针遍历场景：下一次访问地址依赖上一次读取结果。遍历深度可自定义，最高支持 2000 层跳转，单次数据遍历覆盖的数据范围远超单条缓存行容量。

最终造成缓存缺失频发、且无规律可循：每次仅读取少量字节，随即跳转到完全无关的缓存行。再搭配大量字段读取小型函数调用，FlatBuffers 会同时重压指令缓存、分支预测单元与整套内存子系统。

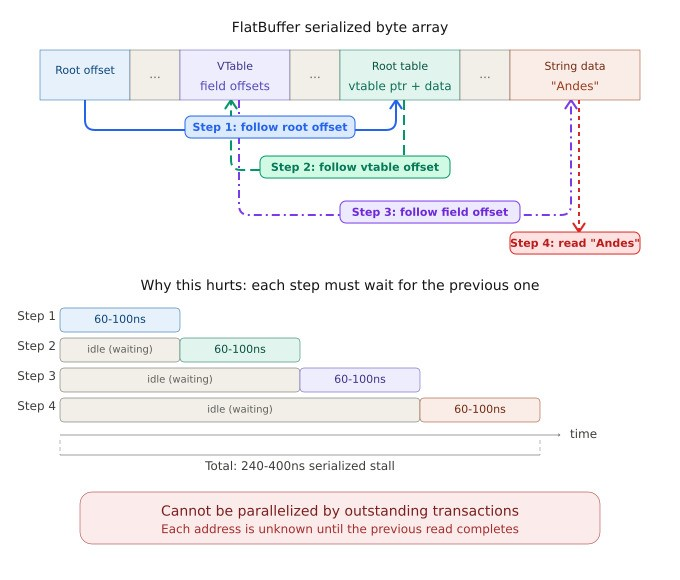

图 2 FlatBuffers 读取流程存在指针遍历逻辑

划定性能基准下限

在这种刻意制造的严苛访问场景下完成测试，能够确定 CPU 性能的基准下限。现实业务负载通常访问规律更强、空间局部性更好，内核各类延迟容错架构能发挥更大优化效果。

实测结论：两种访问模式下未完成事务的差异

我们基于Andes AX46MPV RISC-V 内核开展测试，发现未完成事务架构带来的性能提升幅度，极大取决于内存访问模式，而非单纯的缓存缺失率。

场景一：FlatBuffers 写入构建 —— 访问相互独立，性能提升显著

FlatBuffers 写入构建运算中，CPU 分配缓存、写入字段、组装序列化数据结构，绝大多数内存访问彼此独立，后序写入地址不依赖前序读取结果。 即便 DRAM 访问占总指令比例仅 0.23%（共享缓存缺失率），依靠未完成事务架构，内核依旧实现 20%~39% 的性能提升。

区间差异来自最坏场景建模方式：39% 上限假设每次 DRAM 访问都会完全阻塞流水线、无任何指令并行，属于极度保守悲观模型；20% 下限假设内存阻塞期间仍能穿插执行部分指令，DRAM 等待周期等效减半。

实际提升幅度落在该区间内；即便取保守下限 20%，也足以证明：独立缓存缺失场景下，硬件可并发下发多条请求，等待内存返回时同步执行其他运算。这是内存级并行的理想适用场景：缓存缺失次数少、彼此无依赖，等待延迟可完全重叠掩盖。

场景二：FlatBuffers 读取 —— 指针遍历，优化收益有限

FlatBuffers 读取运算的负载特征完全相反，以指针遍历操作为核心：读取偏移量→解引用计算下一级地址→读取地址内容→获取新偏移量，循环往复。每一次内存访问都依赖上一步运算结果，形成强数据依赖链。

即便 DRAM 访问占比高达 1.99%，未完成事务架构仅带来 6% 性能提升。小幅优化仅来自极短的并行窗口：解析完基础指针后，可并行读取同一个 FlatBuffers 对象内多条互不相关字段。但整体指针遍历逻辑，从根源上限制了硬件掩盖延迟的空间。

核心观点：缓存缺失不能一概而论

两种场景的巨大反差，给芯片架构师与业务研发人员关键启发：未完成事务架构的价值，不取决于缓存缺失总次数，而在于缺失请求是否相互独立、能否并行下发。 内存访问可并行、无关联的负载，优化收益极高；访问串行、强数据依赖的负载，无论硬件支持多少并发事务，性能提升都十分有限。

未完成事务之外：预取作为配套优化手段

未完成事务在独立缓存缺失场景下效果最优，但并非所有业务都具备这类访问特征。当访问存在一定规律、却无充足并行度时，仅靠未完成事务不足以缓解延迟，预取机制可提供补充优化。

Andes AX46MPV 同时搭载硬件预取与软件预取功能： 硬件预取自动识别连续、步长递增等规律访问，在内核发起请求前，预判并将数据预载入缓存； 软件预取指令交由开发人员主动控制，针对硬件预取器无法预判的访问逻辑，可在代码关键位置插入预取提示。

预取机制搭配未完成事务，形成多层级内存延迟防护体系，分别对应不同类型的访问瓶颈。

应对内存墙的多维度解决方案

现代SoC出现缓存缺失时，无论访问对象是可缓存 DRAM，还是复杂互联架构另一端不可缓存的 MMIO 设备寄存器，由此产生的延迟是多维度难题，不存在单一万能解决方案。

Andes AX46MPV 架构从多角度同步应对该挑战：

1. 大量未完成事务：访问模式允许时充分挖掘内存级并行；

2. 硬件预取：提前预判、预加载内核所需数据；

3. 软件预取：为开发者提供额外手段，部分掩盖访问延迟。

FlatBuffers 实测数据直观印证这套方案的价值：独立缓存缺失场景优化 20%~39%，指针遍历场景仅优化 6%。对SoC设计人员而言，这揭示一条实操准则：吃透业务负载的内存访问特征，与硬件架构特性同等重要。

对于下一代人工智能、车载、数据中心平台研发团队而言，这套完整、多维度的延迟容错架构绝非锦上添花，而是刚需配置。
