量子半导体设计，拓宽暗物质探测渠道

暗物质占宇宙中物质总量的 85%，但科学家至今仍不清楚它的构成。莱斯大学研究团队在《物理评论快报》上发表的一项研究提出了一种探测器设计方案，有望用于搜寻轴子 —— 许多物理学家认为，这种假想粒子可能就是暗物质的组成单元。

这款新型探测器将依托一类特殊半导体材料：当材料在磁场中改变摆放角度时，自身响应特性会随之发生变化。凭借这一特性，探测器调谐操作更为简便，科研人员得以探测一系列现有技术难以覆盖的轴子质量区间。“我们将凝聚态物理领域一种研究成熟的材料，创新性用于轴子探测全新场景。” 该论文第一作者、莱斯大学应用物理专业博士生 Jaanita Mehrani 表示，“这种材料的独特优势在于无需复杂的机械调谐结构，仅依靠磁场就能完成调谐。”

助力轴子转化为光粒子

暗物质无法被直接观测，原因是它与普通物质的相互作用极其微弱。科学家只能通过其对星系、宇宙演化产生的引力效应，推断暗物质真实存在。不过理论模型预测，轴子在强磁场环境下可以转化为光粒子，也就是光子。

该探测器全称为半导体量子阱轴子辐射计实验装置，简称 SQWARE，设计核心就是实现轴子向光子的转化。装置内部堆叠多层超薄半导体薄膜，即多重量子阱结构，能够将电子束缚在二维平面薄层内。

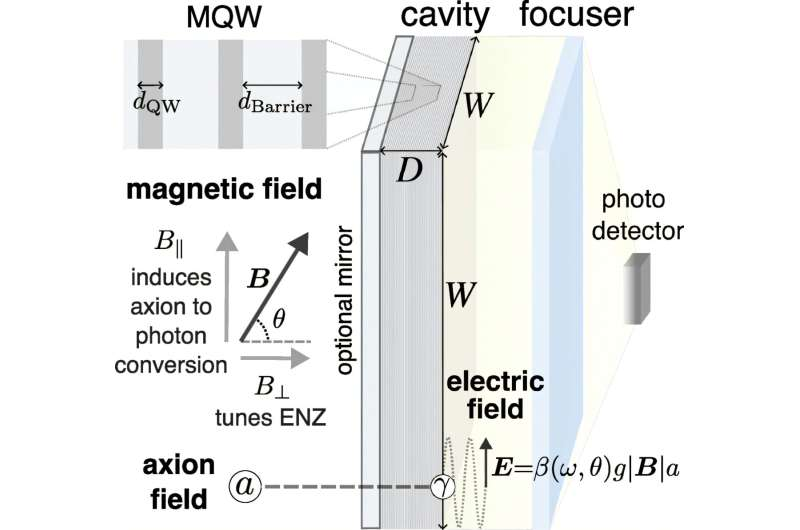

SQWARE 探测器构想示意图

电子被这样束缚后会表现出等离子体特性，改变光线在材料内部的传播规律。“等离子体会赋予光子等效质量，以此满足轴子与光子之间的动量守恒要求；真空环境下轴子具备质量，光子却没有，二者天然存在动量差。”Mehrani 解释道，“我们的方案能够弥补这一动量失衡，让轴子共振转化为光子，放大光子信号，大幅提升暗物质的探测可行性。”

从理论推演走向实验室验证

该研究目前仅停留在理论层面，但研究团队在设计之初就充分考量了工程落地限制。团队评估了该半导体结构能否依托现有或短期可实现的工艺完成制备，并测算探测器在真实实验环境下的工作性能。

下一阶段研究将在实验室中验证这类材料的实际表现。团队现阶段正在筛选、测试备选半导体结构，搭建原型器件，通过实验验证整套设计思路。

“半导体材料领域的技术突破，催生出大量超出传统应用范畴的全新研究方向。” 论文共同通讯作者、莱斯大学电气与计算机工程、材料科学与纳米工程副教授 Shengxi Huang 说道。

“本研究正是探索这类半导体材料能否用于解答粒子物理与宇宙学领域的核心难题。”莱斯大学 Karl F. Hasselmann 工程讲席教授 Junichiro Kono 同样是该论文共同通讯作者，他同时兼任电气与计算机工程、物理与天文学、材料科学与纳米工程教授，以及斯莫利 - 克尔研究所所长。
