跳出封装局限，芯粒真正的难点在于互联架构

如果你询问大多数工程师芯粒方案的难点，得到的第一个答案通常都是封装相关：中介层与有机基板选型、散热通路、凸点间距、信号完整性、良率以及组装工艺。这些问题固然关键，但已不再是全部核心矛盾。

更深层次的变革发生在架构层面。芯粒将“单片芯片计算系统”转变为封装内分布式系统。数十年来分布式系统领域的实践早已证明，性能瓶颈很少单纯来自算力本身，更多受制于数据交互：数据传输时延、带宽供给能力，以及多芯片之间维持统一内存视图的开销。

封装是芯粒落地基础，互联架构决定多芯片能否协同成完整系统

芯粒技术诞生的核心动因，是行业需要全新方案突破单片芯片的工艺天花板——光刻掩模版尺寸限制、良率瓶颈，同时实现不同工艺节点、不同功能裸片混合集成。当下各类裸片间互联标准均清晰体现了这一需求。

UCIe联盟将UCIe定义为封装级裸片互联标准，覆盖物理层、传输协议、配套软件与合规体系，目标是实现多厂商芯粒的兼容组合。

这种“全栈式”定位至关重要：即便完成芯粒封装组装，若互联协议栈与业务负载不匹配，依旧无法构建逻辑统一的整机系统。

可分层理解整套互联栈：

1. 物理互联层：微凸点、桥接层、中介层或混合键合，决定布线密度与传输距离；

2. 链路适配层：链路训练、流量控制、CRC校验与重传、通道修复、跨时钟域交互，决定可靠性与时延波动；

3. 协议语义层：流式IO与缓存一致性共享内存采用完全不同的交互逻辑；

4. 系统互联架构层：拓扑结构、路由算法、拥塞控制，决定标称峰值带宽能否转化为业务实际吞吐（可参考开放计算项目BoW接口规范）。

时延问题：芯粒引入多级转发、跨裸片边界与额外往返交互

单片SoC内部数据通路短，架构师可依靠数据局部性（缓存）与高频片上互联掩盖传输时延。芯粒架构彻底改变这一现状，即便逻辑上邻近的硬件资源，中间也会隔着裸片互联边界。

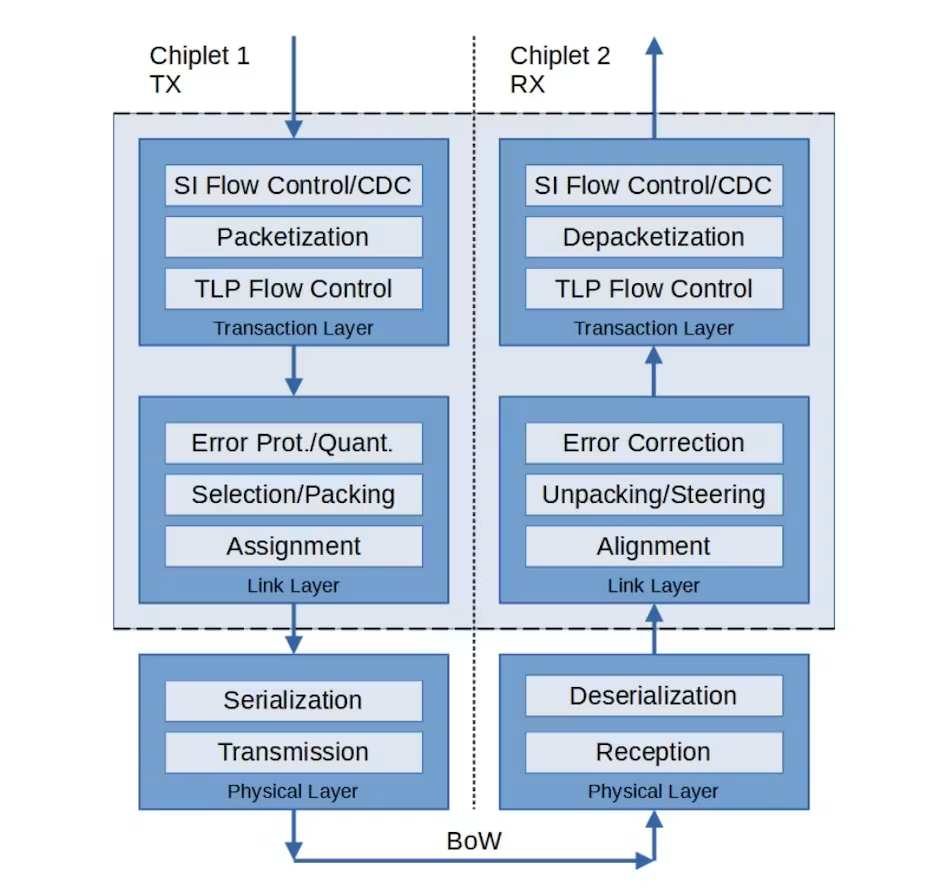

链路层层面，裸片互联链路普遍需要数据包封装、数据对齐、跨裸片互联时钟域交互，开放计算项目《多线束（BoW）链路层规范》与UCIe联盟3.0版本公告均明确标注了上述流程。每一步都会引入额外时延，多级转发拓扑会进一步放大时延损耗。

系统层面，大规模芯粒网络会用大量小型交换节点替代少量大型交换单元（图1）。该方案具备成本优势，但会拉长网络传输路径，逐级转发的性能表现成为关键瓶颈。在共享内存架构中，时延影响更为突出，硬件缓存一致性机制对网络传输能力要求极高。

设计师需要明确核心结论：裸片互联时延不是单一指标，而是物理层/链路层开销、缓存、路由转发，以及一致性协议带来的额外往返交互共同累加的结果。

封装内互联速率亮眼，带宽利用率才是真正挑战

行业大力发展封装内互联，是因为其布线密度、能效远高于板级IO接口。UCIe历次公开版本清晰印证这一发展路线：UCIe 2.0新增3D封装规范UCIe-3D，提升带宽密度与能效，配套混合键合工艺，凸点间距可缩小至1微米左右；UCIe 3.0提升单通道传输速率至48/64GT/s，拓展边带信号传输距离，支持更灵活的多芯片组合架构。

与此同时，BoW等其他裸片互联方案主打可扩展分层架构，便于上层协议映射至高效电气接口。

但工程落地的真实难点在于：纸面带宽指标容易实现，高负载下稳定带宽供给极难。增加芯粒数量会带来两大问题：

第一，业务流量呈现突发、异构特征（算力-内存交互、加速器-内存交互、多芯粒集合通信等），拥塞与背压会大幅拉高长尾时延（图2）。大规模芯粒网络研究指出，必须开展细粒度仿真，因为该现象与逐级转发机制深度绑定；

第二，平面芯片设计受裸片边缘信号引脚（海岸线）数量约束，倒逼行业采用3D堆叠架构，或是精细化划分芯片功能，区分“近邻交互”与“远端交互”模块（详见SemiEngineering发布的UCIe技术组件解析）。

缓存一致性：拖累带宽转化为实际性能的隐性损耗

时延、拥塞是显性问题，缓存一致性则是隐性瓶颈——它会将普通内存读写操作转化为全网交互事件。

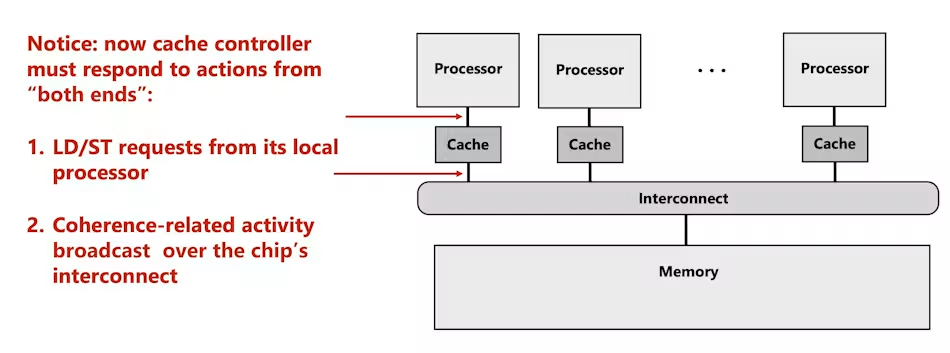

底层逻辑十分明确：为保证数据读写正确性，一致性协议必须让所有芯片单元看到统一的共享数据副本。监听式协议要求所有缓存节点接收全网一致性广播，芯片数量越多，互联负载呈非线性恶化（可参考卡内基梅隆大学缓存一致性课程讲义）。

目录式协议通过点对点消息、显式状态标记减少广播开销，但会引入额外寻址跳转、多级转发流程，抬高整体时延。

芯粒架构放大了这一取舍矛盾：原本仅在单片内部快速完成的一致性缺失处理，如今变成跨多颗裸片的多级往返交互（图3）。在AI、数据中心业务场景中，大量算力单元共享内存与缓存数据集，此类交互频次极高。

具备一致性能力的互联标准与产业生态因此变得至关重要。CXL（计算高速互联）被定义为支持缓存一致性的互联方案，可复用IO、缓存、内存语义，在主机与外接设备间构建统一一致性内存空间。CXL3.1公开资料重点优化互联架构扩展与可管理性，面向分布式系统扩容，也说明一致性已从点对点链路特性升级为系统互联架构核心能力。

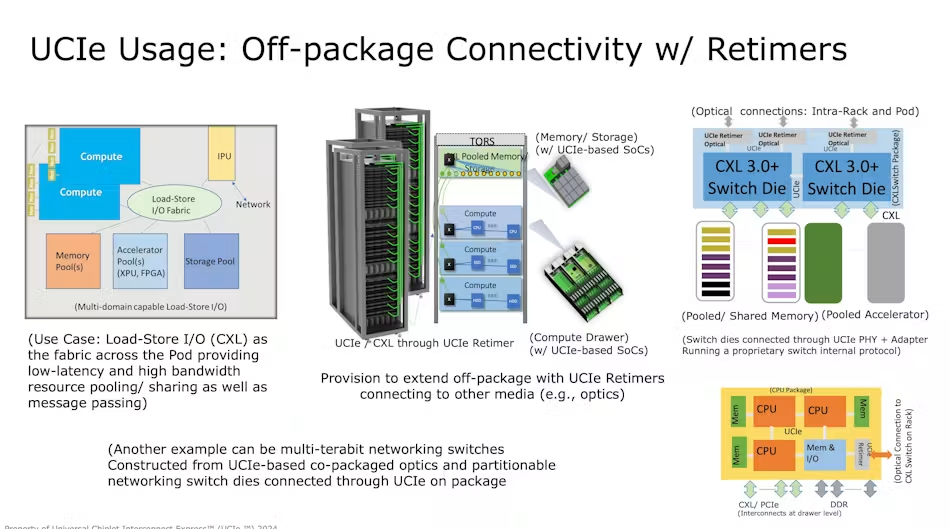

UCIe的产品定位与之契合：规范明确提出可复用PCIe、CXL协议作为裸片互联配套方案，在架构需要时实现封装内缓存一致性交互。

下一个扩容关键：可测可调试设计、运维管控与性能可预测性

芯粒规模持续扩张后，系统开发者将面临全新难题：多芯片封装无法沿用传统板级电路调试思路。

UCIe 2.0公开文档重点强调全封装生命周期的DFx（可测试、可调试、遥测、运维管理）标准化方案，实现不同厂商芯粒统一管控。配套宣讲材料也提及微凸点导致探针接触空间受限等现实约束，推动全局管控架构与远程调试机制落地。

各大厂商封装技术路线图也佐证了该需求：英特尔EMIB、3D堆叠技术白皮书提及更小凸点间距、高密度集成方案，信号裕量随之缩减，对链路状态实时监控、稳定传输性能的需求大幅提升。

行业独立技术简报同样指出，当微凸点工艺走到极限后，混合键合是实现单位比特更低功耗、更高带宽密度的必经之路，也进一步凸显运行时校准、错误检测与修复机制的重要性（详见应用材料混合键合工艺演进报告）。

一条容易被忽略但关键的设计思路：既然互联架构已是核心系统资源，就必须配套完善的监测采集机制。设计目标不能仅停留在达成峰值GT/s速率，还要在真实业务负载、工艺电压温度（PVT）波动、长期老化工况下，保障时延稳定、带宽持续输出。

面向芯粒级系统开发工程师的设计要点

芯粒时代要求开发者转变设计思维：优先规划互联通信架构，再围绕互联布局算力单元。实操层面需遵循以下思路：

1. 切勿将裸片互联链路简单视作“高速导线”，应把它当成一套存在拥塞、流量分级、故障风险的完整网络；

2. 早期明确划分交互类型：哪些模块必须采用一致性共享内存，哪些可采用消息/DMA传输，一致性机制会直接决定网络拓扑、缓存容量、数据保序约束；

3. 依靠架构探索、仿真建模评估扩容能力，而非仅参考链路峰值参数；各类芯粒行业调研均表明，EDA自动化工具、合理芯片功能划分是释放芯粒架构优势的核心（可参考arXiv芯粒与系统架构相关学术论文）；

4. 将DFx可测可调试、运维管控纳入互联协议栈统一规划，尤其凸点间距持续缩小、物理探针难以接触芯片内部时（详见UCIe联盟架构与产业生态综述）。

总结

行业介绍芯粒时，常将其视作解决成本与工艺扩容瓶颈的封装方案。但从整机系统层面来看，核心难题早已不再是“如何把多颗裸片连在一起”，而是“如何让多芯粒在真实业务负载下表现得像单颗完整芯片”。

这也使得互联架构（时延、带宽利用率、缓存一致性）成为区分方案优劣的核心指标。芯粒时代的胜出者，会将互联网络视作系统本身，以和算力设计同等严谨的标准打磨芯片间通信机制。
