多年以来,精密放大器高性能对应的产品售价一直偏高。但新一代放大器能够以更低成本实现愈发优异的精密指标。本文将阐述现代工艺技术如何实现成本与性能的均衡取舍,同时介绍这类技术存在的典型局限。
精密模拟电路一般指代器件的直流精度。对于放大器而言,核心指标包含低输入失调电压(VOS)、低失调温漂(dVOS/dT)以及低输入偏置电流(IB)。以上参数都会造成器件直流传输特性出现不必要偏移。输入失调电压与其他直流误差源可等效为串联在运算放大器同相输入端的直流电压源,该误差通常会直接叠加至输入信号上。

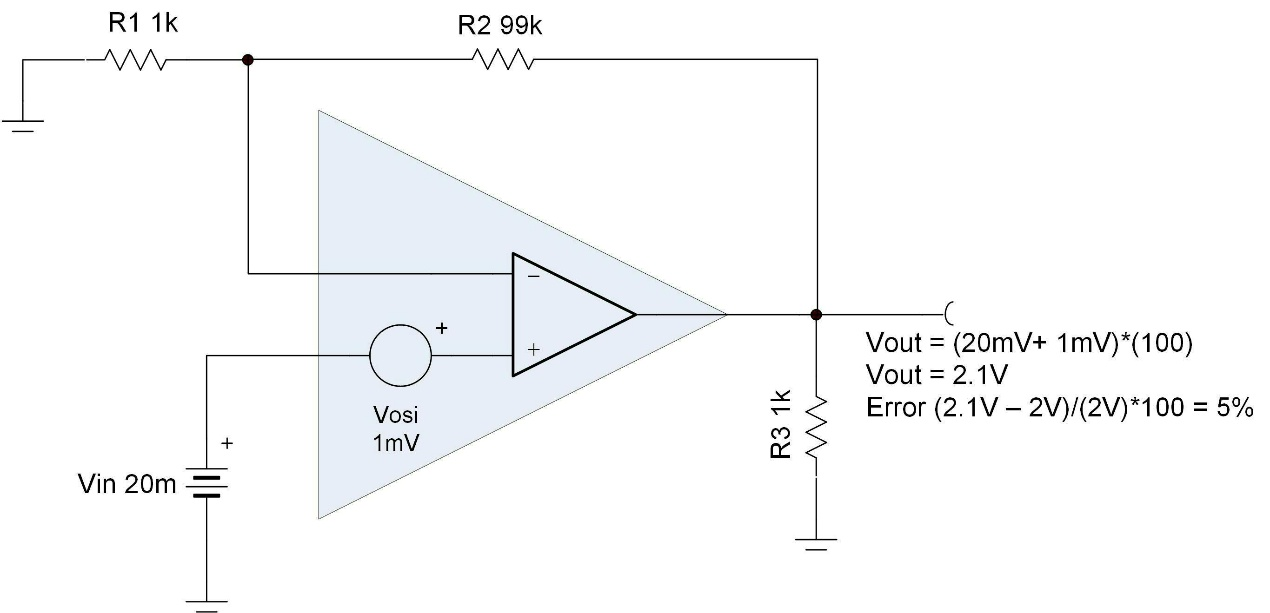

当放大器处于高增益工作状态时,输入失调会引发极大测量误差,误差幅值甚至可与输入信号相当。图 1 为高增益应用示例,所用放大器输入失调电压偏大:失调电压 1 毫伏,输入信号仅 20 毫伏,带来 5% 的系统误差。

高增益运放中,输入失调电压会带来显著误差
在电桥传感器、热电偶等大量实际应用中,传感器输出为毫伏级直流信号,这类场景必须选用精密放大器以最大限度降低误差。而音频类应用更关注放大器交流特性,例如失真、噪声;该类电路普遍采用交流耦合,耦合电容可隔断直流失调。选型时需先判断应用更侧重直流精密特性还是交流性能。
除输入失调电压、失调温漂、输入偏置电流外,次级效应也会引入额外失调,例如开环增益(AOL)、电源抑制比(PSRR)、共模抑制比(CMRR)均会等效产生附加输入失调电压。应用笔记《运算放大器失调电压与偏置电流带来的性能局限》详细推导了各类误差的数学模型。虽然次级误差整体小于输入失调电压,但部分工况下影响仍不可忽视(见图 2)。

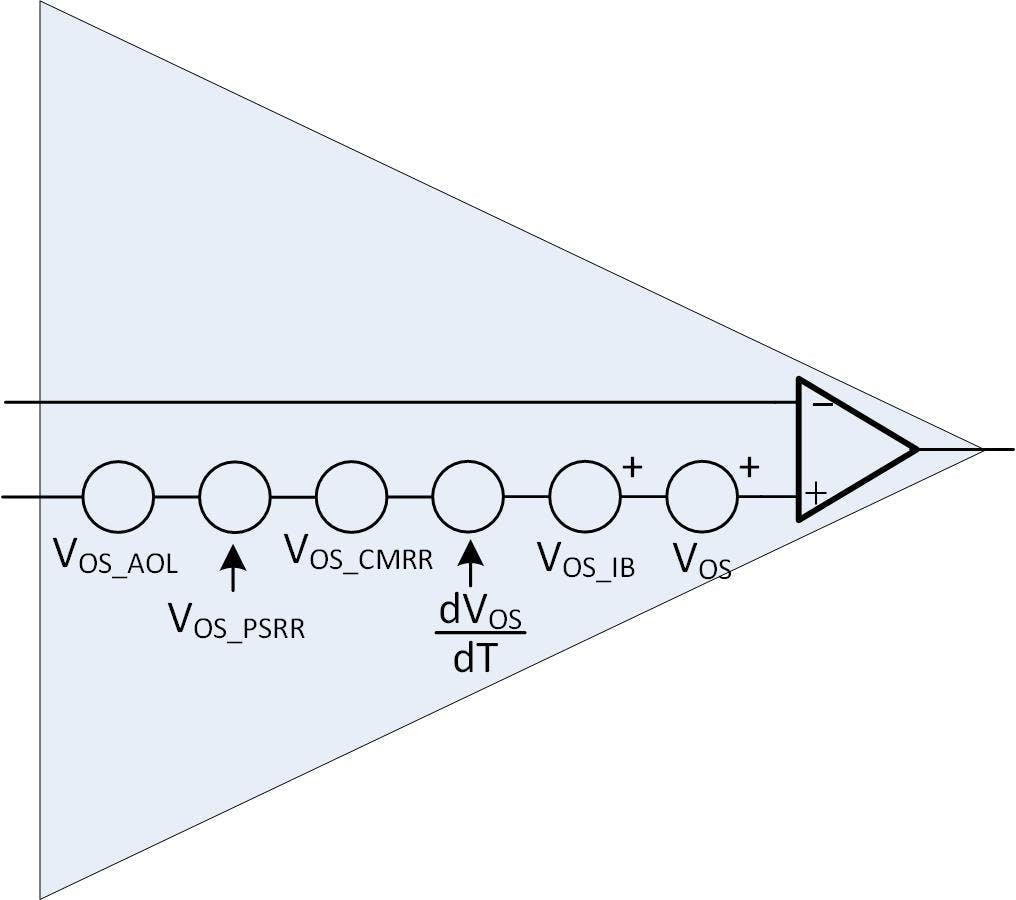

各类运放非理想特性引入的失调分量
输入失调电压源于运放内部差分输入对管的器件失配;若晶体管完全匹配,放大器将不存在失调。但受晶圆工艺偏差、光刻精度限制、封装应力影响,输入对管难以做到完全匹配。
修正失调电压的一种方案是修调器件:调节各输入晶体管源极串联电阻(图 3 中 Ros1、Ros2),通过电阻产生可调补偿电压抵消失调。早年工程师会在后端电路外接电位器调节失调;后续厂商推出激光修调、电子修调技术以降低输入失调电压。

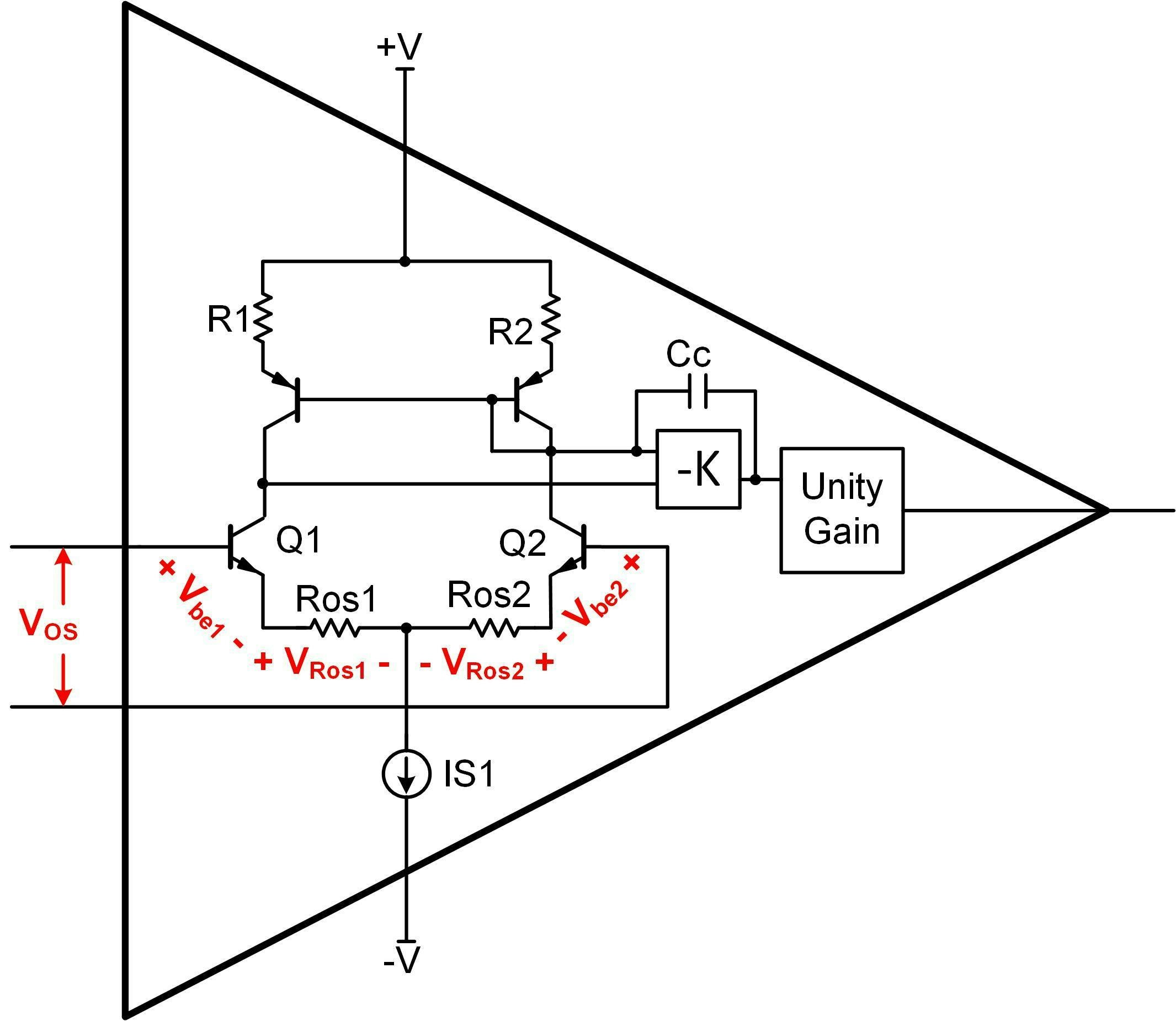

用于补偿 VOS 与失调温漂的修调电阻
激光修调:芯片测试阶段,厂商测出失调电压后,利用激光束切割电阻薄膜,完成阻值调整。德州仪器电子修调(e-trim)技术:测试时测量失调值,写入数字信号熔断并联在修调电阻上的熔丝,通过熔丝通断改变等效电阻实现补偿。
CMOS 工艺器件需要两组电阻分别补偿失调电压与温漂误差(图 3 中 R1、R2);双极型器件仅需一组电阻,即可同时修正失调电压与温漂。
零漂移放大器依靠片内自校准电路降低输入失调电压与失调温漂。共模抑制比、电源抑制比、开环增益等指标本质均由失调偏移决定,内置校准机制可同步优化上述参数,因此零漂移器件的 CMRR、PSRR、AOL 性能普遍优异。
电子修调等其他失调修正方案无法像零漂移架构一样原生优化共模抑制、电源抑制与开环增益指标。同时零漂移校准电路还能大幅抑制放大器低频 1/f 噪声。
零漂移器件的输入失调电压、温漂指标通常优于激光修调、电子修调产品,看似是对直流精度有要求场景的最优解,但实际选型不能一概而论。
零漂移器件最主要的短板:输入引脚内置开关,会产生偏置电流瞬态尖峰(见图 4)。若信号源内阻或反馈阻抗较大,该瞬态尖峰将转化为等效失调电压;同时尖峰频谱包含斩波频率及其谐波噪声分量。

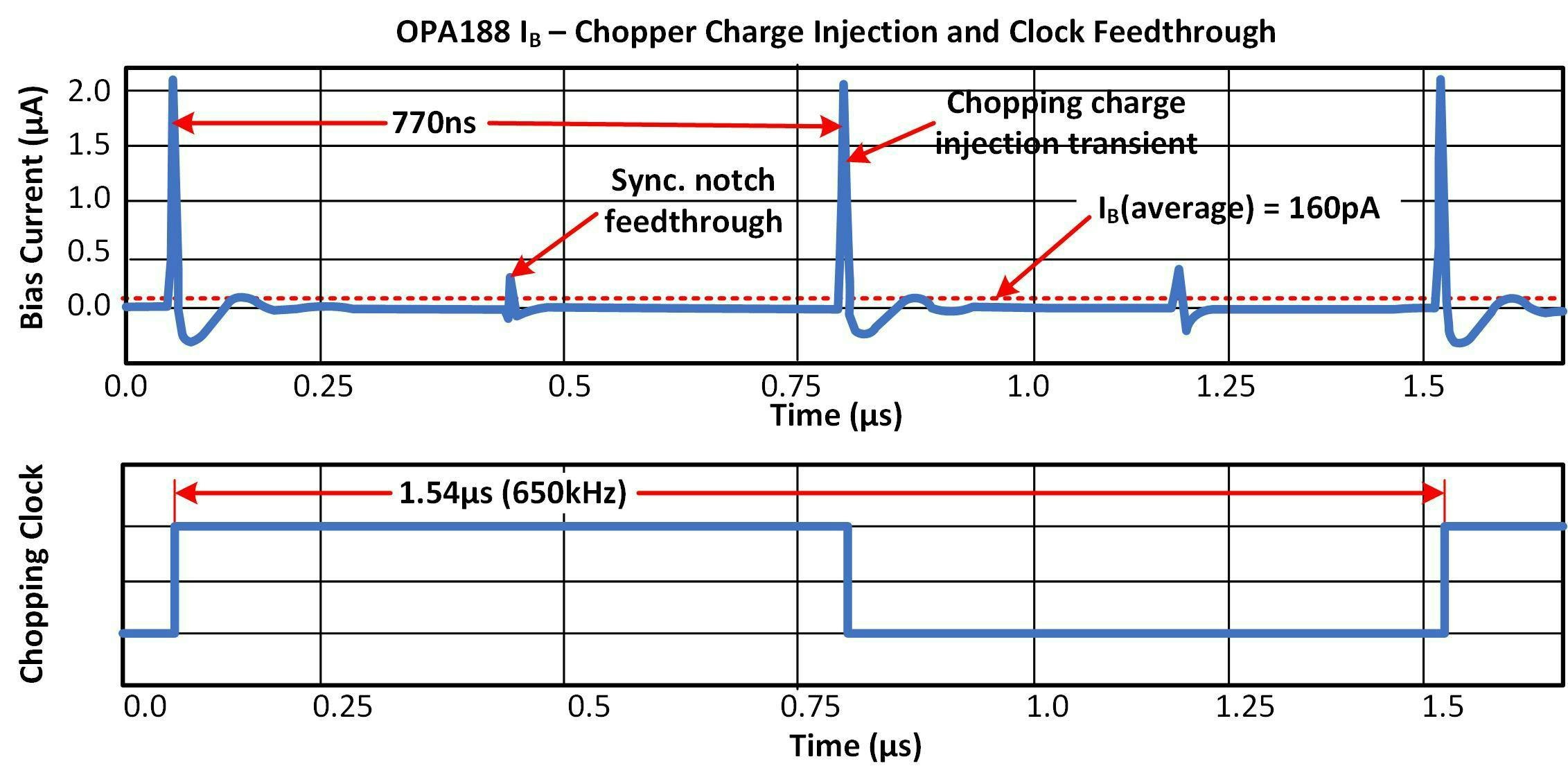

斩波稳零放大器的偏置电流瞬态波形
选用低阻抗反馈网络、低内阻信号源,并增加输出滤波电路,可基本消除失调偏移与谐波噪声问题。应用笔记《斩波放大器精度优化设计》对此展开详细说明,并提供工程设计方案。
零漂移架构、电子修调是两种降低器件与整机成本的设计路线,二者均采用 CMOS 工艺,便于搭载数字控制逻辑。
零漂移器件无需额外修调工序,依靠固定内置校准电路抵消失调,节省测试工时;激光修调耗时久,迭代切割流程推高制造成本。
芯片测试工时是器件成本的重要组成部分,半导体测试设备造价高昂,设备折旧需分摊至每颗芯片。零漂移器件无修调步骤;电子修调仅需下发数字指令,测试耗时小幅增加;激光修调需要多次激光切割迭代,工时远高于电子修调。
行业通用趋势:现代晶圆厂不断增大硅片尺寸、缩小芯片裸片面积,单张晶圆可产出更多芯片,摊薄单片成本。部分场景可适度牺牲部分性能、缩小裸片面积进一步压缩成本。例如绝大多数放大器的输出管占据大面积裸片,缩小输出管尺寸可显著降本,但会牺牲输出电流能力与轨到轨输出摆幅。整体而言,通过指标取舍删减冗余功能,能够缩小裸片面积、降低成本。
即便当前新一代精密器件售价大幅下调,很多工程师仍会优先选用价格最低的通用运放。该思路虽能压低器件采购成本,但通用运放的精度缺陷会带来隐性损耗。
以德州仪器器件举例:TLV888 是成本优化型零漂移精密运放,TL071 是 1978 年推出的通用运放。两款器件单价均较低,但通用运放价格约为精密运放的一半。

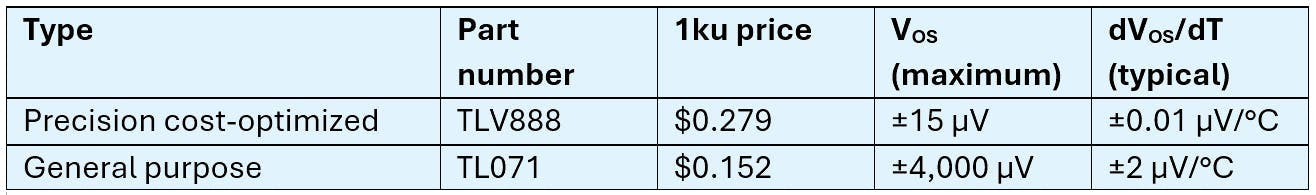

图 5 对比两款器件核心参数:精密运放的输入失调电压、温漂等指标比通用运放优数百倍。若项目对精度无要求,选用低价通用器件具备合理性,但需留意低精度器件带来的隐性成本。

成本优化精密运放与通用运放参数对比表
隐性成本一:整机校准工序。工厂校准需向放大器信号链输入标准精密信号,测量链路增益与失调,每颗器件误差均不相同,需生成独立校准系数,存储至设备 EEPROM 用于后期误差补偿。该方案可行,但会大幅增加整机测试时长与设计复杂度。
同时校准仅在室温下完成,无法补偿器件温漂;采用精密运放可直接省去整机校准环节。
隐性成本二:设计与调试工时。通用运放存在大量非理想特性,设计时需逐一规避各项指标缺陷,耗费大量分析与调试时间;精密运放特性更接近理想运放,开发难度更低。
隐性成本三:物料种类与库存管理。精密运放通用性更强,一款或两款精密运放即可覆盖整机全部需求;若使用通用运放,往往需要多款不同型号器件。减少物料种类可简化 BOM 清单、降低库存管理压力。
尽管技术迭代让平价精密器件成为主流,高端旗舰器件仍存在溢价,溢价主要源于为实现极致指标所需的更大裸片面积。例如大输出电流运放需要大尺寸输出晶体管;低噪声运放需加宽输入对管;双极型高端器件普遍搭配激光修调,拉长测试工时、抬高成本;旗舰产品可能采用特殊工艺,实现更高耐压或专属特殊性能。
现代模拟电路选型已形成完整梯度:超低价通用运放、成本优化型精密运放、高端旗舰精密运放,可匹配不同预算与精度需求。
