湿气 ，AI芯片的隐形杀手

随着AI加速芯片封装集成度持续提升，单插槽功耗突破1千瓦，行业将绝大多数研发重心投向热管理，却忽视了另一类更为隐蔽的可靠性隐患——水汽。水汽的扩散、相变及引发的电化学腐蚀问题，如今需要工程师给予与PN结温度同等严苛的研究力度。

新一代AI加速芯片将逻辑裸片、高带宽内存、光子互联等多种异构芯片堆叠封装，封装内部总表面积远超单片集成芯片。每一处材料界面都可能积存水汽，埋下可靠性失效隐患。

机房实际运行环境进一步放大了该风险。AI硬件部署的数据中心虽会调控湿度，但无法保持恒定。美国采暖、制冷与空调工程师学会（ASHRAE）A1级机房标准规定露点区间为5.5℃至15℃；但制冷机组切换、节能循环运行时，环境参数会短暂超出标准范围。AI芯片五年累计运行数万小时，即便偶尔出现凝露，长期累积也会引发实质性失效。

水汽侵入的两大途径

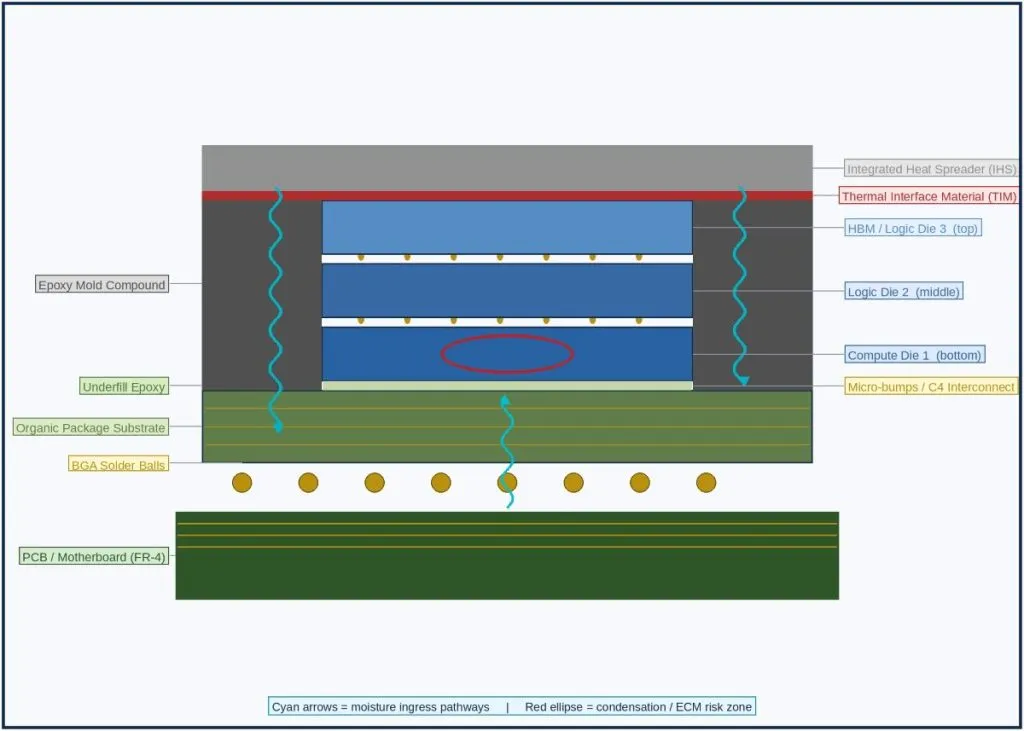

图1：芯片封装剖面图——水汽侵入路径2.5D架构AI芯片封装纵向剖面，由下至上各层结构依次为：FR-4印刷电路板、BGA焊球、有机封装基板、底部填充环氧树脂、底层算力裸片1、中层逻辑裸片2、顶层HBM/逻辑复合裸片3、微凸块互连层、环氧塑封料、导热界面材料（TIM）、集成散热盖（IHS）。青色波浪箭头标注三条水汽侵入通道；红色椭圆圈出底部填充胶区域，此处是凝露与电化学迁移（ECM）的主要高风险区域。

工程师常误以为倒装球栅阵列（Flip-chip BGA）的塑封料是完全气密结构，事实并非如此。环氧封装材料具备水汽渗透性，扩散系数根据填料占比、固化工艺不同，区间介于10⁻¹²至10⁻¹⁰平方米/秒。在35℃、相对湿度60%环境下，现代塑封器件短短数天内就会达到水汽饱和平衡。

相比整体渗透，界面渗透的危害更大。塑封料与基板层压板、底部填充胶与芯片钝化层的结合面，水汽扩散阻力比本体聚合物低数个数量级：一方面是界面表面能不匹配，另一方面温度循环带来的热膨胀系数（CTE）应力会产生微型空洞。芯粒架构会加剧该问题：2.5D封装集成多种底部填充材料、有机中介层与硅通孔侧壁，每一处都是独立的水汽渗透界面。大型AI加速芯片封装内部总面积，可达数十颗传统单裸片芯片之和。

凝露风险成因

制冷机组切换时，进风温度短短数分钟内骤降10℃，空气中绝对水汽含量不变，相对湿度会从45%飙升至80%，冷板表面温度随之低于环境露点，直接形成凝露。

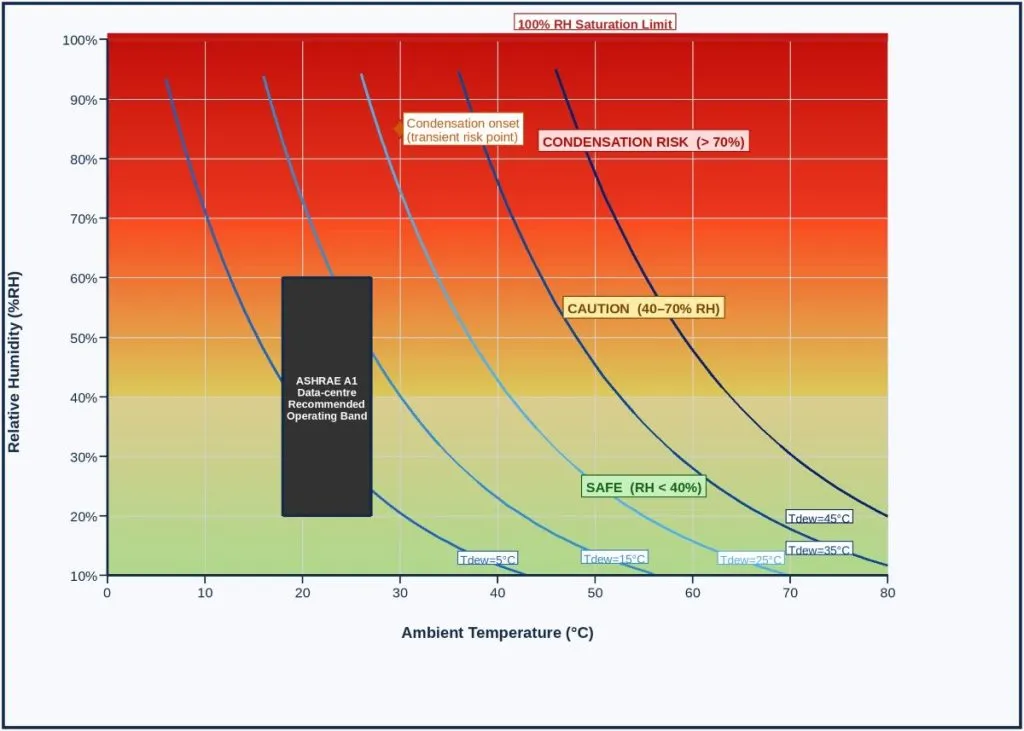

图2：温湿度风险图谱，横轴：环境温度（℃），区间0–80；纵轴：相对湿度（%RH），区间10–100。分区说明：绿色安全区（相对湿度＜40%）、黄色警示区（40%–70%）、红色凝露腐蚀高危区（＞70%）；蓝色曲线为等露点线（露点5–45℃）；粗红色水平线代表100%相对湿度饱和临界线；深色矩形框为ASHRAEA1级机房标准运行区间；橙色星标为典型凝露起始临界点。

芯片整机功率循环会叠加凝露风险。从待机切换至完整大模型训练负载时，芯片结温数秒内上升40–60℃，封装外壳、基板边缘升温速度远慢于芯片核心。若无梯度升温预热机制，每次开机都会在封装局部形成凝露。

滞后型失效：电化学迁移

当芯片结温处于80–105℃、供电电压0.7–1.0V时，水汽接触铜金属布线会触发电化学迁移。即便未达到凝露标准，芯片表面吸附的超薄水膜也具备离子导电能力，造成铜金属溶解、枝晶生长。电场是核心驱动条件：10微米间距施加1伏电压，电场强度可达100千伏/米，数千小时内即可生成导电铜枝晶，而非数百万小时。扇出封装常用2微米间距重布线层，会大幅缩短失效时间。

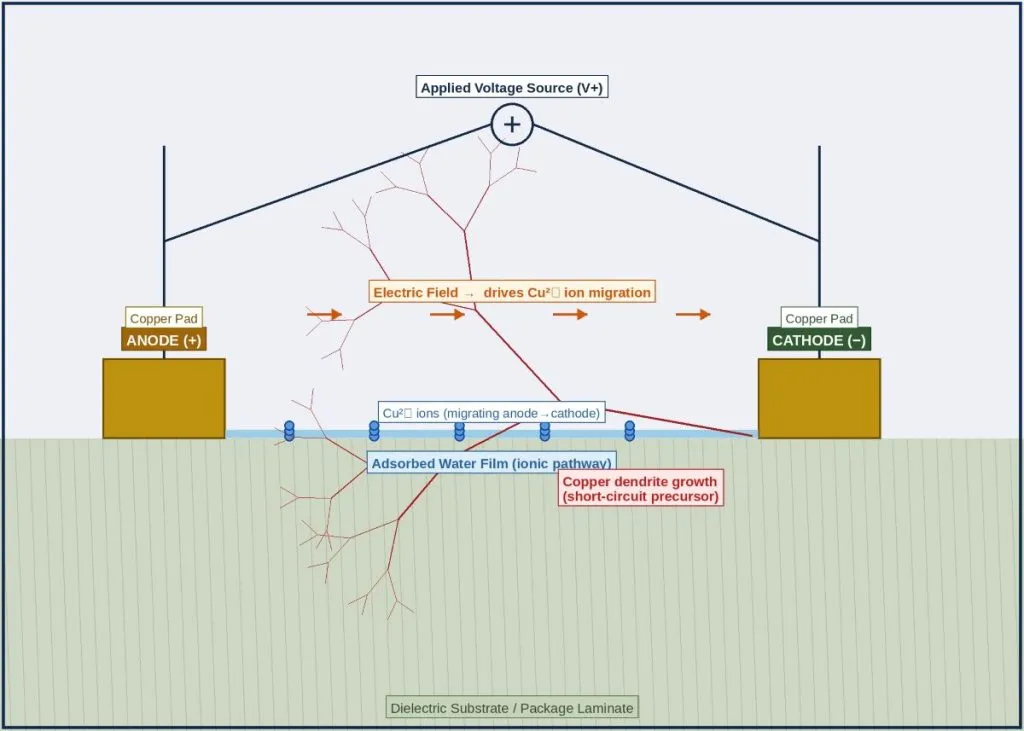

图3：电化学迁移——铜枝晶生长原理示意图，介质基板上布置两片铜焊盘，左侧为阳极、右侧为阴极，外接电压源。橙色箭头代表电场方向；蓝色圆点为铜离子，沿吸附水膜向阴极迁移；阴极侧生长出红色枝状铜结晶，是芯片短路的前置诱因。

在物理短路发生前，水汽已经会劣化信号完整性。封装内部水汽会改变聚合物介电常数，造成数吉赫兹差分传输通道的裕量衰减，衰减特征与常规信号损耗难以区分。在控湿环境下通过眼图测试的芯片，长期在高湿机房运行后性能会大幅劣化。

温度梯度加剧水汽危害

大型AI封装不存在均温环境，单颗芯片内部算力裸片高温区与基板低温边缘温差可达40℃，由此产生热泳水汽迁移效应：水汽从高温区域向低温区域扩散凝结，凝结位置恰好集中在球栅阵列外围、基板边缘，也是电化学腐蚀与机械损伤最严重的区域。

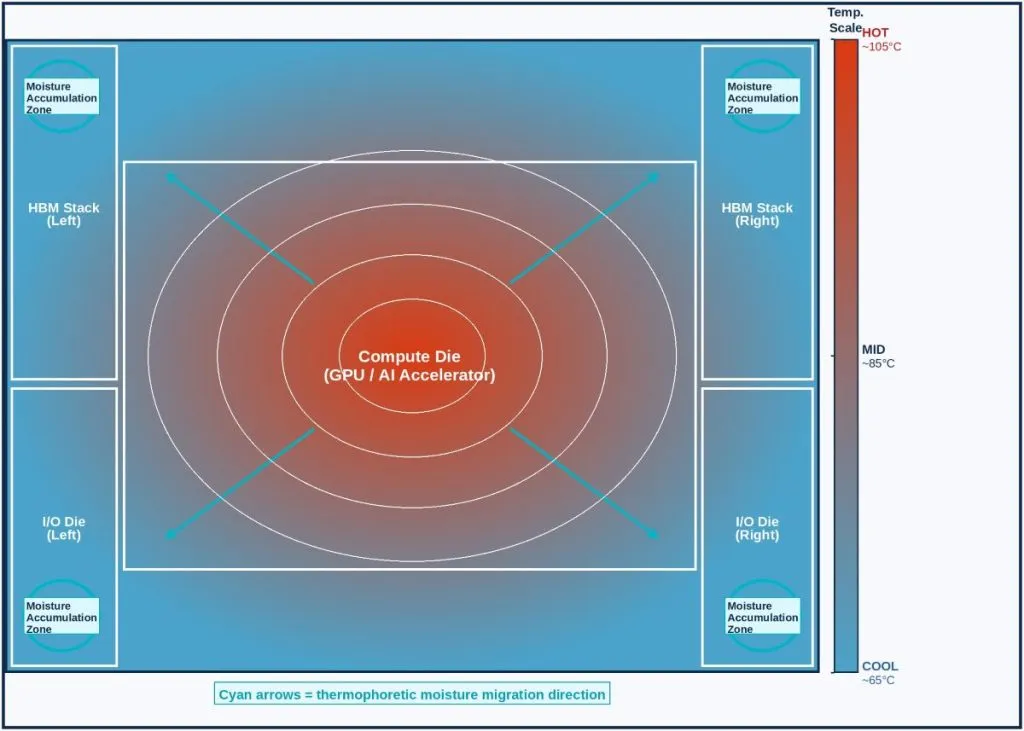

图4：温度梯度水汽迁移俯视图热力图，热力图由中心高温区（橙红色，约105℃）向四周低温边缘（蓝色，约65℃）渐变，右侧附色温标尺；白色轮廓为五颗芯粒（左右HBM堆叠、左右IO裸片、中央算力裸片）；同心白色椭圆为等温线；四角青色椭圆标注水汽堆积区，白色箭头代表水汽由中心向外迁移的热泳方向。

芯片吸收水汽后反复经历温度循环，会通过机械-化学耦合效应加速分层：吸潮膨胀降低界面结合力，热膨胀系数失配持续扩展裂纹。常规均匀温湿度高加速应力测试（HAST），无法复现机房真实失效分布；机房持续温差会将损伤集中在标准测试中应力最低的区域。

整机系统层面的连锁湿度风险

水汽危害不止局限于芯片封装。高性能印刷电路板层压板吸水后，重量含水率0%升至1%时，介电常数Dk会偏移0.05–0.15，足以破坏PCIe5.0、CXL2.032GT/s高速链路的时序裕量。高湿环境下可插拔连接器触点氧化速度加快，远超出厂可靠性验证周期。液冷系统额外增加风险：冷板表面温度常接近环境露点，短时凝露会埋下长期电化学腐蚀隐患。

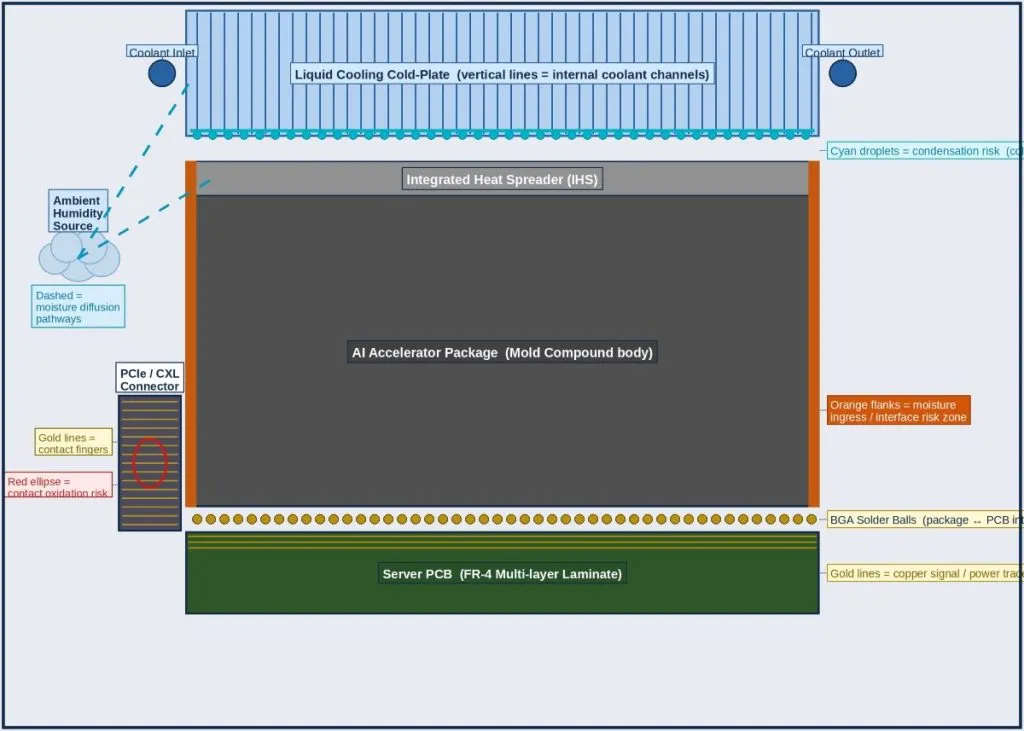

图5：整机湿度风险示意图（封装、连接器、液冷板），服务器整机正视剖面图：中间立柱自上而下为液冷散热板（标注冷却液进出口，青色液滴代表凝露）、AI加速芯片封装（集成散热盖、塑封本体、金色BGA焊球，橙色区域为水汽侵入通道）、服务器PCB板（铜布线）；左侧为PCIe/CXL连接器（金色接触弹片，红色椭圆标注触点氧化风险区）；左上角为环境水汽云，虚线箭头代表水汽向冷板与芯片封装扩散。

现有改善方案局限

材料改良仅能抬高失效阈值，无法彻底根除水汽危害。吸气剂在微机电系统、光电器件中已成熟应用，容量有限；若要适配机房五年长期运行，干燥剂容量设计难度极高。系统端可增设露点传感器，搭配温控联锁，芯片升温完成后再满载运行，消除冷启动凝露问题。但目前行业尚未开发出与热仿真精度匹配、可完整耦合热-湿-力-电化学多场的仿真工具；先进封装介质材料的物性数据库也十分匮乏。

落地举措与研发重点

四项核心工作可将水汽风险从“已知隐患”转化为“可控风险”。首先是拓展JEDEC湿气敏感度测试标准，增加带电偏置测试方案：芯片在85℃/85%RH湿热箱内通电满载运行1000小时，持续在线监测漏电流、高速IO误码率，复现静态HAST无法模拟的带电电化学迁移失效。

其次是研发梯度高加速应力测试方案：湿热浸泡时在封装两侧制造30–40℃温差，迫使水汽向封装边缘聚集，复现机房真实损伤点位，避免均温测试带来的虚假失效特征。

第三是搭建先进封装材料水汽扩散系数、吸湿等温线实测数据库，覆盖低介电塑封料、聚酰亚胺重布线介质、混合键合氧化层界面，测试温度区间60–100℃，支撑高精度预测仿真。

第四是建立机房整机数据闭环验证体系：采集在线加速芯片运行遥测数据，结合返厂硬件失效分析，以此校准加速测试等效寿命系数。

对于下一代AI芯片，投入与热管理同等量级的资源用于水汽检测、仿真建模与行业标准制定，已是行业必选项，而非可选项。
