【方案精选】杰华特9相控制器JWH63992，纳芯微隔离电源控制器NSIP3266，通锐微电子高精密电源管理芯片TRP8711等

本期我们精选了5款 电源管理芯片 领域的相关产品或解决方案。如果您的企业也有相关内容待推广，欢迎入驻半导纵横“产品汇”，与更多行业伙伴共享技术成果，共拓市场机会。

杰华特JWH63992

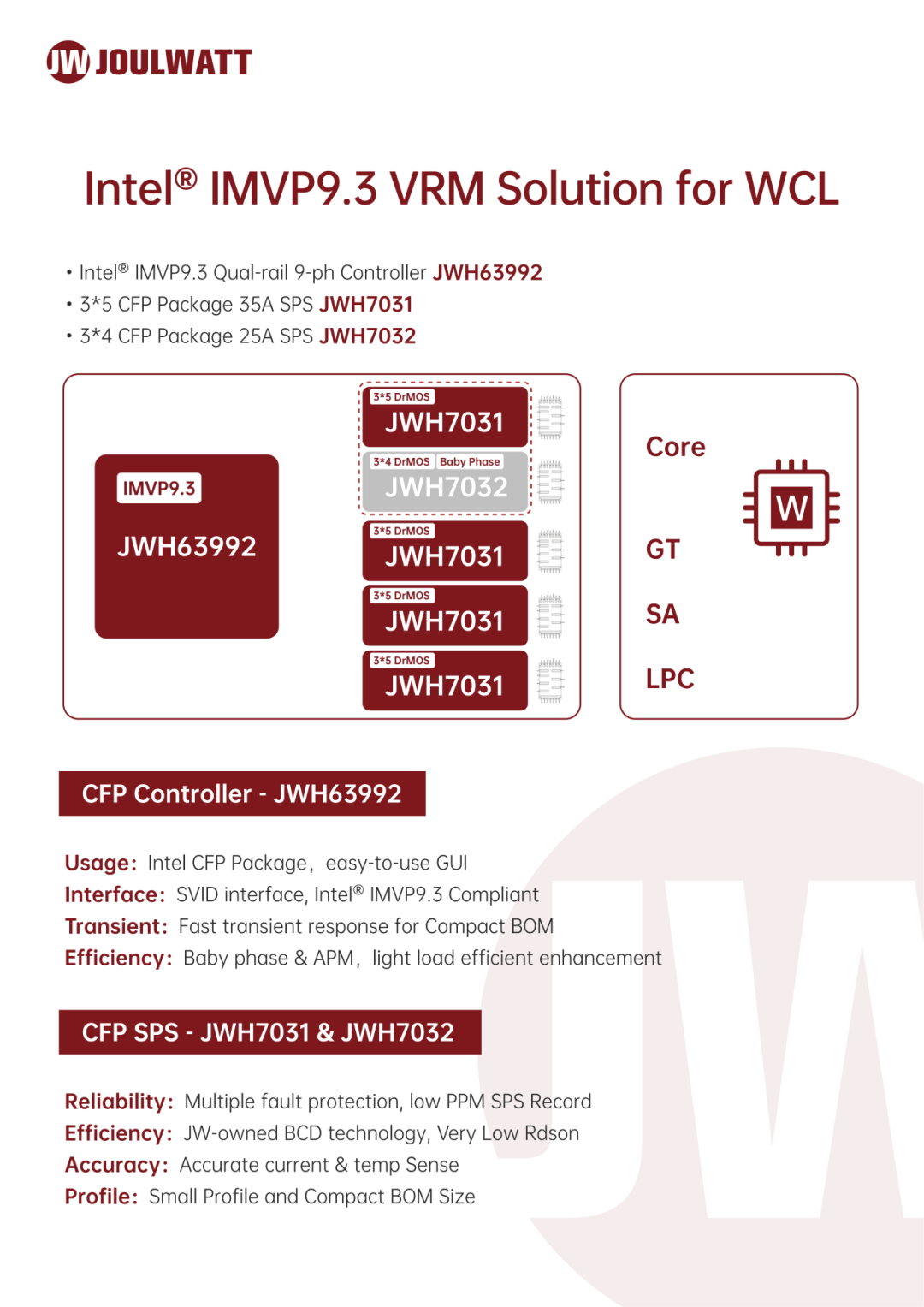

JWH63992符合Intel IMVP9.3 PTL/WCL平台标准的9相控制器，该芯片兼容Intel 9相CFP封装，完全符合Intel最新IMVP9.3 SVID协议。支持Baby Phase和APM功能，有效提升轻载效率；具备DCM/CCM快速动态响应能力，配合易用的GUI工具，可帮助客户大幅缩短设计周期。

力芯微LED矩阵驱动芯片ET61128

ET61128的工作电压为2.7~5.5V，最大支持16×8阵列显示，可驱动128个LED，16路恒流输出，电流最大达49.2mA，通过外接电阻可以灵活调节输出电流。芯片支持全局32档电流调节，以及每通道4档独立微调，能够精准匹配多样LED负载。每点还支持256级PWM精细调光，实现平滑渐变与动态效果，提升用户体验，满足多样化亮度需求。

ET61128采用标准I²C接口，支持400KHz高速通讯，具备连续读写功能，4个片地址可选，方便多设备协同工作。芯片内部集成开短路检测、软硬件关断、扩频及消隐功能，确保系统稳定运行，延长LED寿命。静态电流低至3mA，关断模式功耗仅3uA，延长电池设备续航。封装采用QFN32（4mm×4mm）和LQFP32（7mm×7mm），可适应不同空间需求。

• 电源电压范围 2.7~5.5V

• 最大应用点阵16×8，最大驱动128个LED

• 16路恒流驱动，输出电流最大49.2mA

• 利用一个外接电阻，可设置电流输出值

• 整体电流支持32档调节

• 每一路恒流通道支持4档调节

• 每点支持256级辉度调节

• I²C通讯接口，400KHz通讯速率，具有4个片地址

• 开短路检测功能、软硬件关断功能、扩频功能、消隐功能

• 封装形式：QFN32（4mm×4mm）和LQFP32（7mm×7mm）

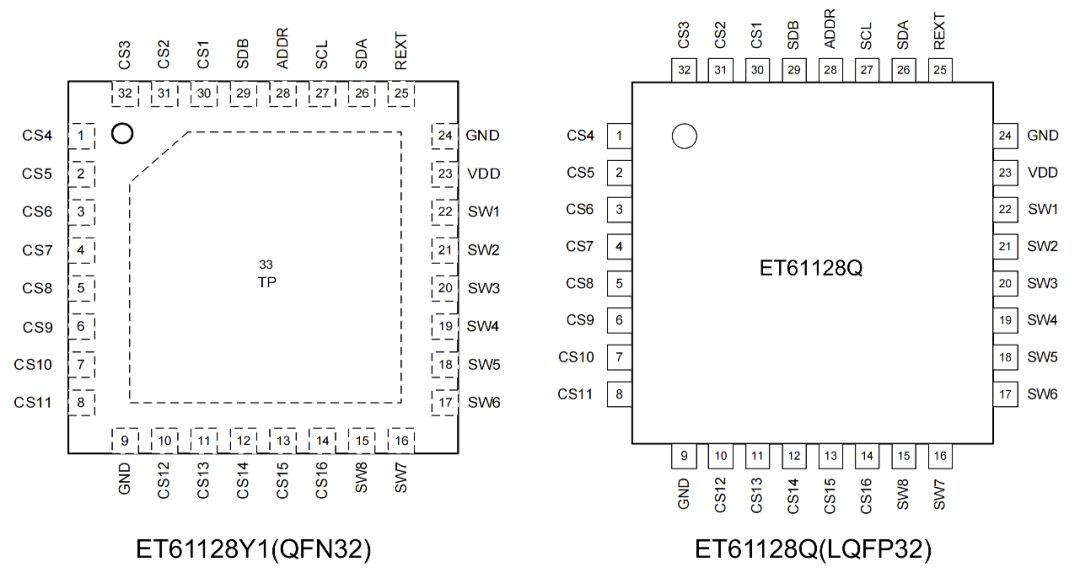

管脚定义

WLCSP25

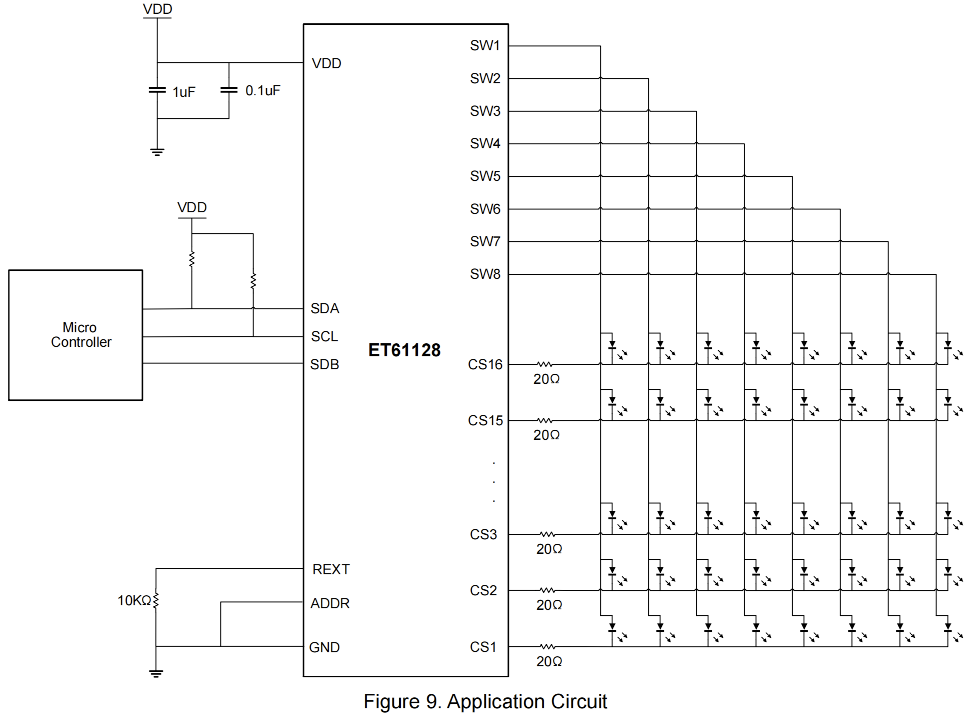

典型应用

纳芯微内置全桥拓扑的隔离电源控制器NSIP3266

纳芯微 NSIP3266 是一款内置全桥拓扑的隔离电源控制器，搭配外部变压器可构成开环隔离电源方案。该产品支持宽输入电压范围，可降低前级电源设计复杂度；内置软启动和晶振，无需 MCU 控制即可工作；同时集成欠压、过流、过温等自恢复保护功能，支持系统在异常工况下保持受控状态。

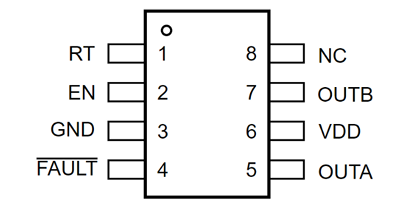

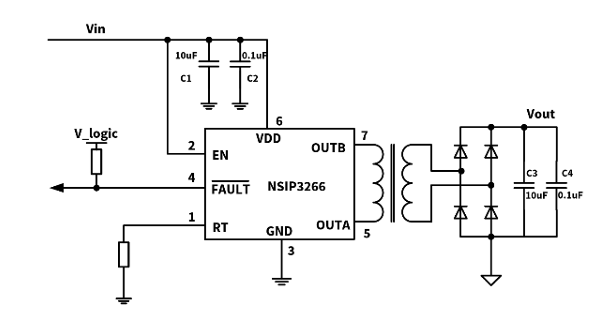

NSIP3266 封装图HMSOP8，电路设计简洁

在服务器电源中，NSIP3266 为多路隔离驱动提供供电，例如 PFC 级、LLC 级中的 SiC 或 GaN 驱动器。该方案适合“一带多”的半分布式供电架构，用于应对功率级路数增加带来的隔离供电需求。

通锐微电子高精密电源管理芯片 TRP8711

深圳通锐微电子成熟量产的高精度低压差稳压器（LDO）电源管理芯片TRP8711，继成功应用于大疆 Osmo Pocket 3 供电系统后，再度通过大疆创新（DJI）新一代旗舰口袋云台相机——Osmo Pocket 4 的严苛验证并实现批量搭载。

TRP8711 专为高精度影像设备量身打造，关键指标如下：

• 超高转换效率：峰值效率 >88%，有效降低系统热损耗，显著延长 Osmo Pocket 4 的单次充电拍摄时长；

• 超低静态功耗：Iq < 1μA，最大限度减少待机能耗，保障设备随时开机即拍；

• 微秒级瞬态响应：支持μs 级线性负载响应，从容应对云台电机启停与图像处理突发负载；

• 低纹波输出：输出纹波 <10mV，为高清显示屏提供"纯净电源"，确保在强光环境下画面依然清晰稳定，还原真实色彩。

• 高精度稳压：OVDD 输出精度 ±0.5%，OVSS ±1%，保障多模传感器协同工作时电压基准高度一致。

圣邦微电子显示电源管理芯片SGM3810

圣邦微电子发布SGM3810，这是一款集成WLED驱动与LCD偏置电源的芯片。它采用单电感双输出（SIDO）拓扑，能同时满足屏幕背光与正负偏压供电需求，适用于手机和平板。

SGM3810 WLED驱动器特性：

• 异步升压拓扑结构，集成32V、1.6A限流MOSFET；
• 12位调光控制分辨率，支持最多10个串联LED的32V开路保护；
• 最大参考电压200mV，可通过外部电阻R(SET)设定LED最大电流；
• 0.2%最低占空比调光性能：在0.2%占空比下，V(REF)偏差仅±100μV，可实现超低亮度下的一致性表现。同时，0.2%占空比下，V(REF)可根据客户需求灵活配置（400µV～800µV），满足不同亮度的定制化要求；

表1 不同占空比下的V(REF)典型值及偏差范围

• 高达93.2%的最大升压占空比：有效应对电池电压较低时仍需保持LED正常工作的严苛场景；
• 效率高达90%，开关频率典型值为1.25MHz。

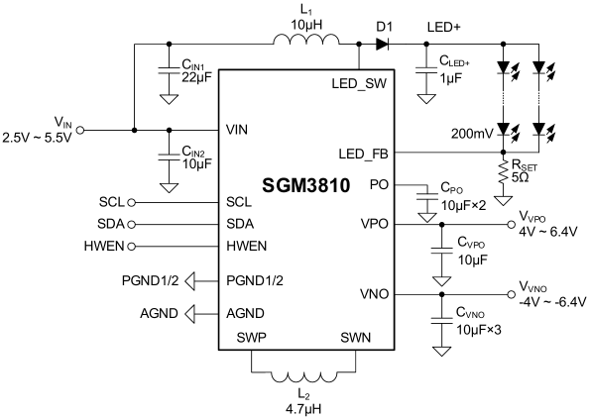

图1 SGM3810典型应用电路

SGM3810 LCD偏置特性：

正负输出采用单个电感，可同时生成两路精密稳压输出；

• 正输出可编程电压范围：4.0V至6.4V，负输出可编程范围：-4.0V至-6.4V，步进均为100mV；
• 输入电压V(IN)大于3.0V时，V(VPO)和V(VNO)输出电流能力均为120mA；输出电压精度（@V(IN )= 3.7V）：±45mV（@ 5.4V）至±50mV（@ 6.0V），对应约±1%精度；
• SIDO部分开关频率典型值为1.2MHz；
• 支持可配置的主动放电功能。

该器件输入电压范围为2.5V至5.5V，在升压反相器模式下针对100mA负载进行了优化，同时也支持降压反相器模式运行。此外，SGM3810提供全面的保护功能，包括LED开路保护、过流保护（OCP）、短路保护（SCP）、欠压锁定（UVLO）以及过温保护（OTP，热关断后锁存，需通过HWEN翻转重启）。器件还具备1.2V逻辑电平的I²C接口（从机地址0x36）。

SGM3810采用符合环保理念的WLCSP-1.1×1.75-15B绿色封装，工作环境温度范围-40℃至+85℃。

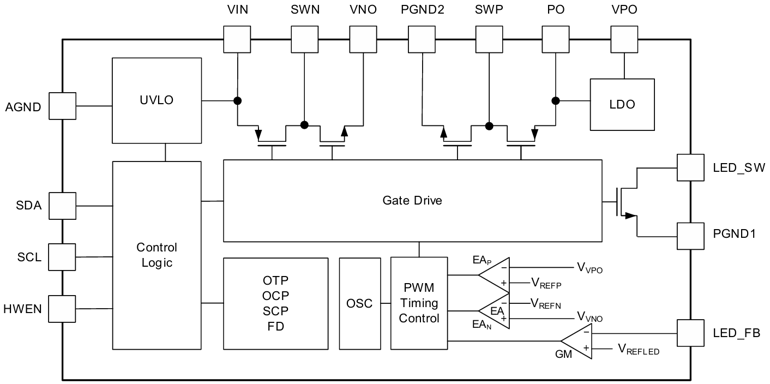

图2 SGM3810功能框图

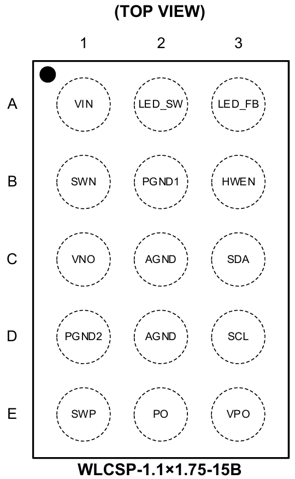

图3 SGM3810封装引脚图
