AI芯片复杂度暴涨，测试不再是简单收尾工序

人工智能（AI）正大幅加速半导体技术创新，倒逼行业重新审视传统量产测试方案。图形处理器（GPU）、AI加速器与异构计算架构快速迭代，不仅提升了芯片器件复杂度，还增加了全制造流程中用于验证性能、可靠性与品质的测试内容体量。

随着AI基础设施持续加码投入，半导体厂商正在研发更精密复杂的芯片产品，这类产品集成海量晶体管、先进封装、高带宽内存（HBM）、芯粒架构以及新兴共封装光学（CPO）接口。芯片设计、验证与量产测试三者之间的关系也因此被重新定义。

一套全新的测试范式应运而生：依托分布式思路，将测试向量、测试硬件与数据分析能力动态分配至多道测试工序——从晶圆中测一直延伸到系统级测试（SLT），以此平衡测试成本、百万缺陷率（DPPM）与上市周期三大核心目标。

AI芯片催生测试需求跨越式升级

从单片集成芯片转向异构多芯粒系统，全自动测试设备（ATE）的测试压力大幅攀升。相比上一代高性能芯片，如今的AI处理器集成了更多计算单元、更大内存带宽，供电架构复杂度也显著提升。

与此同时，传统晶体管微缩工艺难以再复刻摩尔定律时代的性能增益。为持续提升系统性能，芯片设计厂商采用“超摩尔定律”集成方案，在高密度封装内融合芯粒、3D封装、集成稳压电源与先进互连技术。这些变革给测试环节带来一连串连锁影响。

第一，晶体管数量激增，扫描测试与功能测试用例规模暴涨。当下AI芯片需要海量扫描向量，必须通过大规模并行数字通道，或是PCIe、USB等高速串行接口以千兆比特速率传输。

第二，芯片供电需求快速抬升。电源模块需要输出千安培级大电流，同时在剧烈动态负载下维持高精度稳压。随着终测功耗上限持续走高，支持多通道并联输出的柔性供电架构愈发关键。

第三，热管理的重要性同步凸显。量产阶段的AI芯片封装功耗达到数千瓦级别，整条测试流程都必须配套主动温控方案。先进产线会搭配预测分析系统，提前预判温升异常，实现主动散热，精准管控PN结温度。

先进封装提升多工位并行测试难度

行业转向更大尺寸2.5D、3D封装，也改变了量产测试的硬件条件。封装尺寸扩容以容纳更多芯粒、HBM堆叠与光子器件，芯片取放与多工位并行测试效率优化难度加大。大尺寸测试座占用待测板大量布线区域，布线资源受限，测试机可拓展工位数量遭遇瓶颈。

受封装尺寸与取放限制，厂商改用更大尺寸料盘，单盘容纳芯片数量变少。原有高并行量产模式的效率优势被削弱。

光子、CPO技术的引入进一步叠加测试复杂度。光学接口需要在制造多道工序完成电光一体化验证，测试覆盖范围远超传统电学表征。因此光子测试设备逐步落地晶圆探针、光子引擎测试、封装终测与系统级测试各环节。

测试工程转向软件与数据驱动

AI芯片复杂度提升，不仅改变硬件需求，也重塑了测试工程的工作模式。即便测试向量体量持续暴涨，研发团队仍面临缩短设备调试周期、压缩故障排查时长、守住品质指标的压力，这倒逼设计、硅验证与制造团队深度协同。

AI辅助软件工具开始在测试程序生成、故障调优、自适应流程管理中发挥更大作用。实时数据分析平台汇总全工序测试数据，能够更快定位失效根源，在整条产线内智能分配测试覆盖项。

在此体系下，测试向量不再固定分配至单一工序。而是根据缺陷检出效率与成本，在全流程内灵活调配测试覆盖内容。AI芯片晶体管规模迈向万亿级别，这套分布式测试方案已成为刚需。

测试左移，降低封装损耗风险

行业一大核心趋势是把更多测试工序前置。受HBM、晶圆键合基板（CoWoS）等工艺影响，先进AI芯片封装成本占总成本比例很高。将存在缺陷的裸片封装进昂贵多芯粒模组，会大幅增加物料损耗、拉低良率。

为规避该风险，厂商将大量测试覆盖项前置至晶圆、裸片测试工序，保证封装前筛选出合格裸片。图1展示测试分布式布局覆盖完整产线，设计、验证与量产环节联动更加紧密。

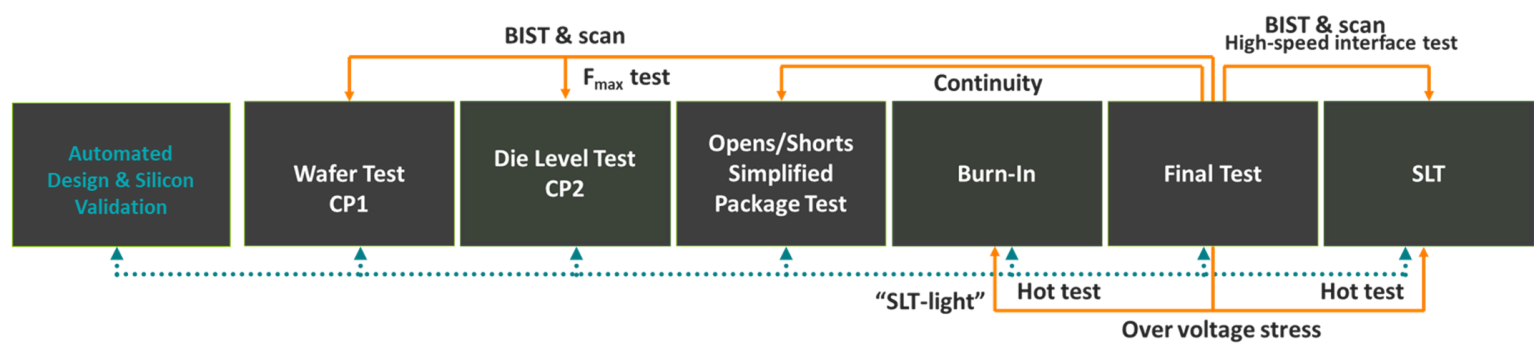

图1：测试分布式布局适配全产业链测试需求，从硅验证延伸至系统级测试。

这套“测试左移”方案包含：更全面的扫描覆盖、拓展高速测试故障建模，以及在裸片阶段增加具备系统场景感知的功能验证。部分产线还会在封装前完成校准、修调与存储修复。

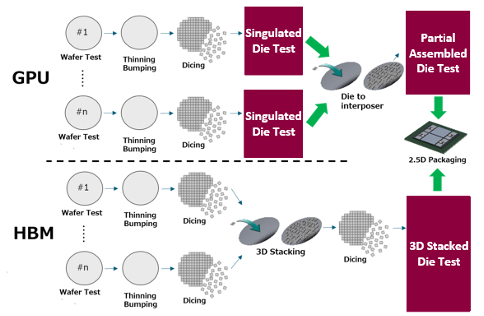

图2：测试左移在晶圆、裸片阶段增加测试覆盖，封装前完成合格裸片筛选。

更前沿的方案会将主动温控能力前置至切割后裸片测试环节，核心目的很明确：在进入高成本先进封装工序前，筛除性能临界或存在缺陷的元器件。

系统级测试规模持续扩大

与此同时，部分测试覆盖项向后工序转移。芯片异构化、专用化程度加深，部分失效模式仅在真实运行环境下才会暴露——包括软件运行、热负载、时序交互、高带宽数据传输等场景。

传统结构测试、功能测试很难复现这类工况，因此系统级测试（SLT）对AI、高性能计算芯片愈发关键。系统级环境能够暴露前期工序无法检出的缺陷，这类缺陷通常和业务负载、协议交互、真实整机运行状态相关。

业界推出PCIe扫描测试、高并行系统级测试等新技术，在控制超长测试时长的同时提升覆盖度。图3对应“测试右移”思路。

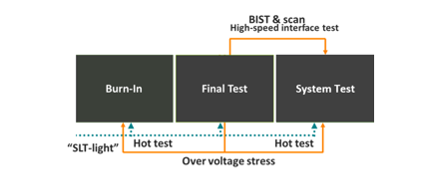

图3：测试右移在封装后补充测试覆盖，出货前进一步降低百万缺陷率DPPM。

实时数据分析支撑自适应分布式测试

测试工序拆分细化，产线各环节协同调度需求提升。新一代测试平台高度互联互通，验证、晶圆中测、封装终测、系统级测试持续互通数据流。实时分析平台依托这些数据优化工序分配、自适应调整测试阈值、加速良率迭代。

GPU加速边缘推理、AI智能决策引擎实现产线快速自适应调整。部分场景将算力从测试机转移至远端计算集群，在不降低产能的前提下完成复杂数据分析。

这套协同体系依赖统一软件框架、可跨工序跨设备复用的测试向量。共享运行环境、通用故障排查工具成为行业刚需，帮助厂商减少研发工作量、加快方案落地。

光子测试新增多道测试工序

CPO与光子集成带来全新挑战：光子功能需要和传统电学性能同步验证。和常规半导体芯片不同，光子系统在制造全流程需要多道独立测试节点，涵盖光子晶圆测试、裸片双面电学光子探针、光子引擎表征，以及与ASIC集成后的模组验证。

和电学测试思路一致，大部分光子验证工序同步左移，保证封装前光子引擎合格。但完整电光联合验证，仍需在系统集成后，通过带座封装终测、系统级测试完成补充。

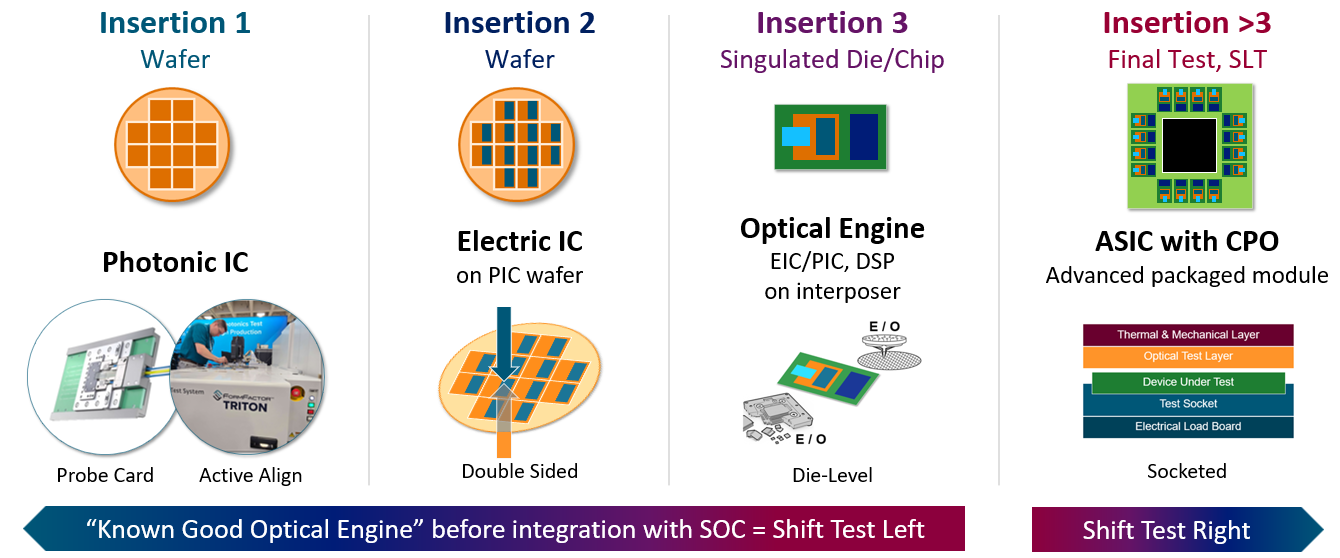

图4展示光子测试新增工序，覆盖光子晶圆测试、光子引擎验证、封装终测、系统级测试。

图4：CPO芯片测试兼顾左移三道光子前置测试，同时在后端带座器件补充终测。

分布式测试成为战略性优化课题

AI正在把半导体测试从线性生产步骤，转变为一套复杂分布式优化体系，统筹供电、热管理、数据分析、封装成本、产线调度多维度要素。想要满足未来品质与产能要求，半导体全产业链——设计团队、自动测试设备供应商、封测厂、系统集成商必须深度协作。

随着AI芯片复杂度持续提升，测试平台需要摆脱单纯缺陷筛查定位，升级为具备全流程实时决策能力的智能自适应验证体系。从这个角度看，半导体测试的未来，数据流与流程调度智能的重要性，不亚于测试机硬件本身。
