Janus二维半导体，解锁高精度室温制备

Tohoku University的研究人员解开了Janus二维半导体合成机制中长期悬而未决的谜题，为面向下一代电子器件、清洁能源技术的高精度材料制备铺平了道路（论文发表于《ACS Materials Letters》，标题《电子累积在Janus二维半导体室温拓扑取代反应中的隐性驱动作用》）。

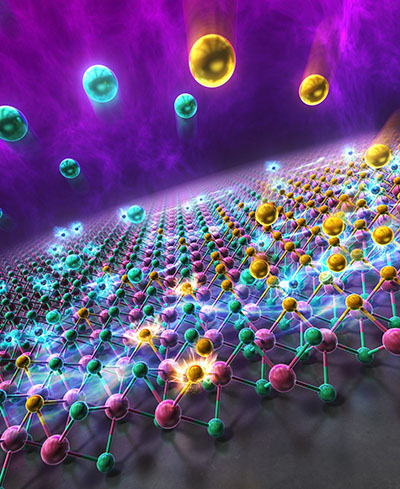

Janus结构的生成反应：借助电子累积效应，二维层状材料表层的硫族原子被另一类硫族原子置换。

Janus二维材料以古罗马双面神命名，这类材料上下表面由不同元素构成。独特的非对称结构会形成强内建电场，在光电探测器、太阳能转化、制氢等领域具备广阔应用前景。

尽管应用潜力巨大，实现Janus二维薄膜的高精度制备一直存在较大难度。科研人员虽可通过等离子体处理普通二维半导体得到该类材料，但背后的物理机理始终没有明确答案。Janus二维材料的常规合成手段是对传统二维半导体进行等离子体处理：该工艺可选择性替换表层硫族原子，同时完整保留晶体其余结构。但长期以来，学界始终无法厘清该反应的底层物理机制，难以实现可控、高精度制备。

Tohoku University材料前沿研究所（WPI-AIMR）教授Toshiaki Kato表示：“原子置换反应通常需要极高能量，但该反应却能在室温下选择性发生，这一现象完全违背传统理论认知，长久以来都是难解的谜题。”

Kato及其团队搭建了一套全新原位光电表征系统，实时观测等离子体处理过程中材料结构与电学特性的变化。研究发现，等离子体中的电子会在二维材料与衬底的界面处发生累积；富余电子能够弱化化学键，大幅降低原子置换所需的反应能垒，让反应在室温下高效进行。

研究团队还证实，借助紫外光提升电子累积量，可将反应速率提升两倍以上。第一性原理计算进一步佐证了该实验结论，研究团队据此建立了电子累积模型。

该研究成果彻底改变了Janus材料的合成方式，把过去反复试错的实验模式转变为可预判、可设计的标准化制备思路。Kato补充道：“如今我们只需调控电荷累积状态，就能以前所未有的精度设计整套合成工艺。”

该制备方法无需高温环境，可适配柔性塑料衬底，有望推动可穿戴电子、高效太阳能电池、制氢与燃料电池配套高端催化剂等技术的发展。
