不替代，只互补！硅电容与MLCC缺一不可

目前行业在讨论AI服务器电容需求时，目光大多聚焦多层陶瓷电容器（MLCC）：需求量持续攀升、高容产品供货紧张、高压元件需求不断扩大。但随着AI服务器与高性能计算对电源完整性的要求持续升级，另一类元器件正获得越来越多关注——硅电容。

2026年5月，三星电机官宣与一家全球头部客户签订价值约10亿美元的硅电容供货合约，供货周期覆盖2027至2028年。时隔一月，该公司公布整体战略方向，提出将硅电容、MLCC与封装基板整合配套出货的一体化方案。这一动作折射出行业大趋势：硅电容正成为封装级电源完整性不可或缺的互补元器件。

硅电容与MLCC在电源完整性设计中分别承担何种作用？二者如何形成互补搭配？本文将剖析两类器件的技术特性与产业链供需格局。

电源完整性设计下沉至封装内部

GPU热设计功耗（TDP）快速飙升，电源柜、电压调节模块（VRM）、DC-DC转换器、OAM板卡等部件需要搭载数量大幅增加的MLCC用于滤波与稳压，避免电压纹波拖累运算稳定性。与此同时，AI加速器平台逐步融合芯粒、高带宽内存（HBM）与高密度先进封装技术，电源完整性痛点不再局限于PCB层面，而是深入封装内部。

多裸片架构下，单颗GPU封装内会集成计算裸片、输入输出裸片、NVLink互联裸片；搭配HBM、硅中介层与封装基板后，整套系统集成度极高。每一颗裸片、每一个电源域都需要独立、响应迅速的去耦网络。若仅依靠板载MLCC，电流路径过长会产生寄生电感，大幅拖慢瞬态响应速度。

硅电容的核心优势

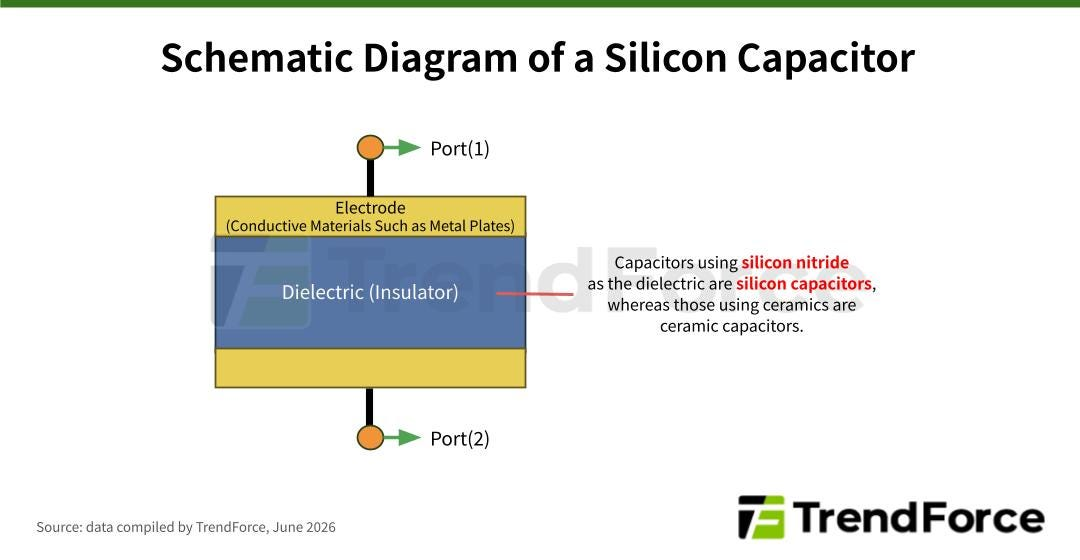

硅电容采用半导体晶圆工艺制造，以硅片为基底，搭配氧化硅、氮化硅等薄膜介电材料。传统MLCC依靠陶瓷介质与金属电极交替堆叠形成容值，硅电容的制造逻辑则与半导体工艺高度契合；通过薄膜沉积、深沟槽结构、定制化封装等工艺，在提升单位面积容值的同时，最大限度降低寄生电感。

硅电容最核心的特质是极低等效串联电感（ESL），且可紧贴芯片摆放。AI GPU、CPU、专用芯片（ASIC）、HBM在高负载工况下，电流需求会在极短时间内剧烈波动；低ESL特性让电容能够快速补偿瞬时功耗波动，维持严苛的供电稳定性，这也是硅电容用于封装内近芯去耦的核心价值。

硅电容另一项突出优势是容值在高频、温度变化、直流偏置下的稳定性更优异。部分材质体系的MLCC在高直流偏置或高温环境中，容易出现容值衰减、参数异常波动；而硅电容依托硅基薄膜介质与精密半导体制程，容值与尺寸精度表现稳定，非常适合高密度贴装、高频快速响应、容值波动要求严苛的场景。

分工不同，分层搭配

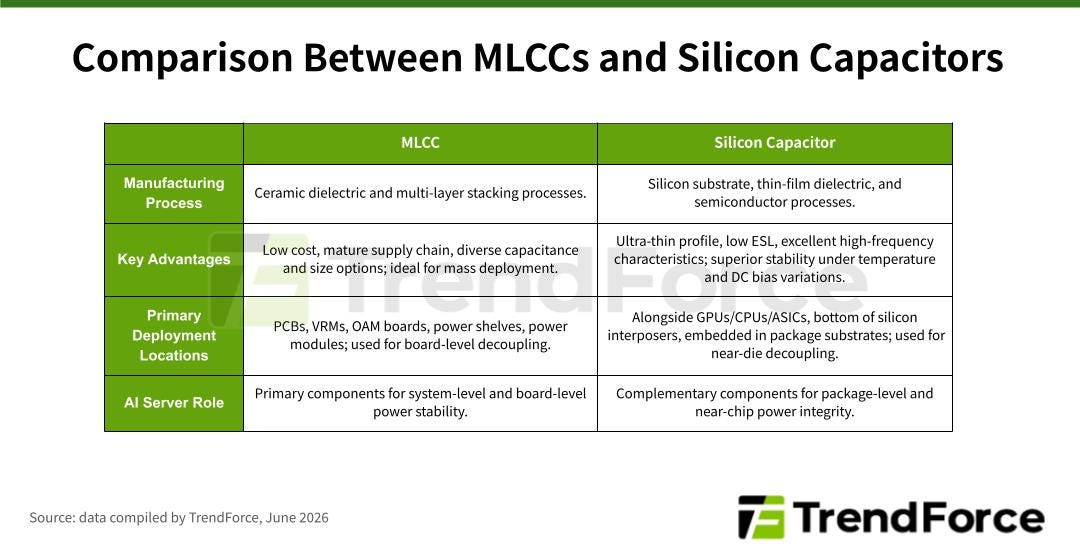

MLCC是AI服务器整机系统稳压的主力器件，在成本、供货规模、工艺成熟度、大批量量产落地层面具备无可替代的优势。AI服务器迭代至Rubin架构后，GPU功耗、HBM密度、NVLink带宽、高速网络芯片需求同步提升，将持续拉动MLCC用量增长。TrendForce数据显示，单块NVIDIA GB200板卡需搭载约6500颗MLCC；下一代Rubin架构TDP翻倍、电源管理复杂度大幅提升，单卡MLCC用量将增至约12000颗。

硅电容则是AI加速器封装级电源完整性的高端配套方案，在低ESL、超薄厚度、高频稳定、定制集成方面表现突出。

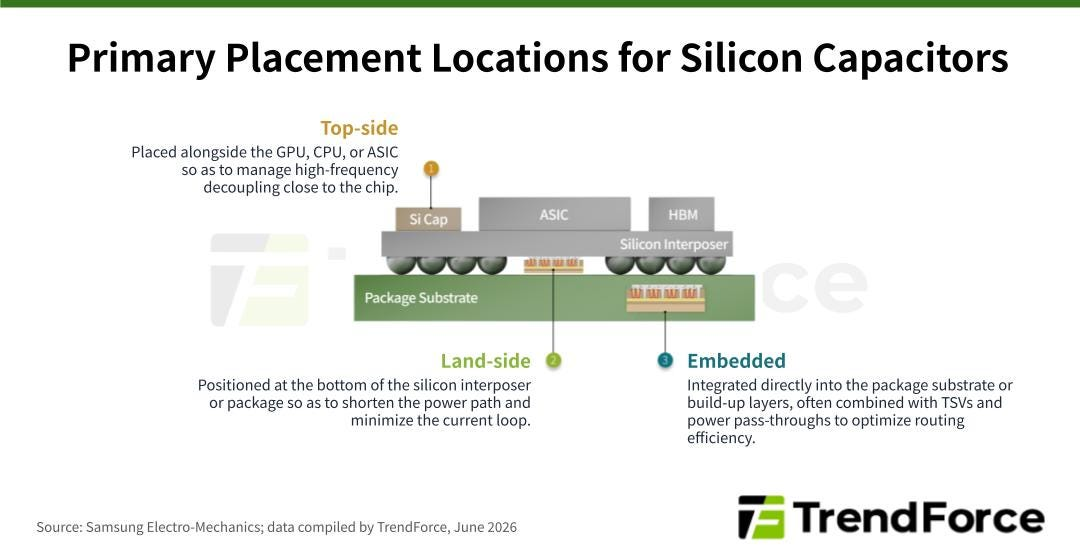

根据布局需求，硅电容可采用芯片正面贴装、基板底面贴装、基板嵌入式三种方案，布置在GPU/CPU/ASIC旁、硅中介层底部，或是直接嵌入封装基板内部。电容与裸片距离越近，电流环路越短、寄生电感越低，对抑制瞬态电压波动与高频噪声至关重要。

因此，MLCC与硅电容是互补关系，而非相互替代。

产业链格局差异

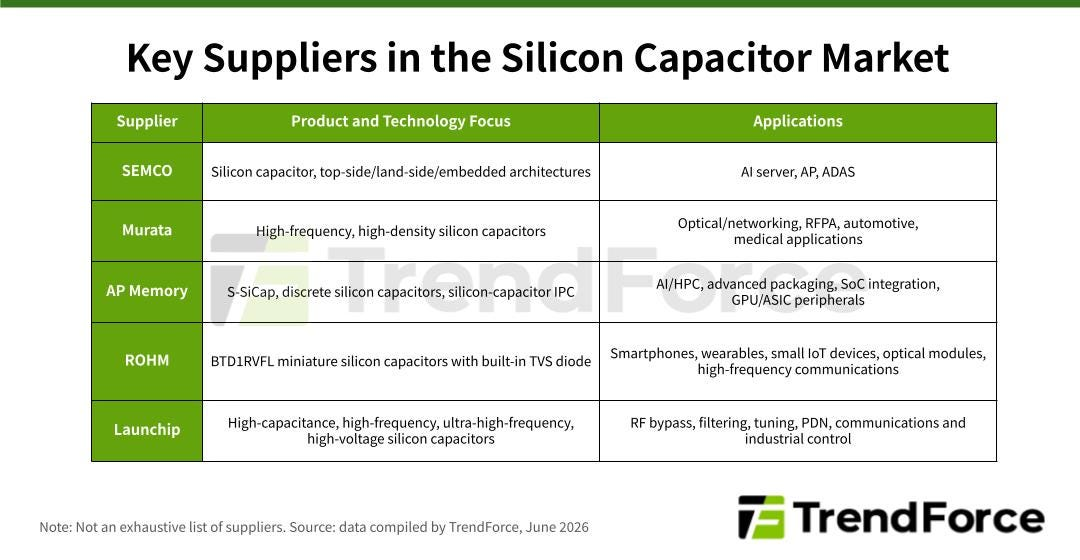

MLCC以传统无源元件工艺为主，市场由村田、三星电机、太阳诱电、国巨等老牌厂商主导。硅电容产业链则深度绑定半导体工艺与先进封装。TrendForce认为，硅电容厂商的核心竞争力在于能够与AI GPU、ASIC、HBM、封装平台协同设计，并通过高端客户可靠性认证。整体来看，硅电容行业准入门槛更高、客户认证周期更长，供货体量相对有限。

行业展望：双线并行发展

硅电容未来增长的关键不在于彻底取代MLCC，而是伴随先进AI封装渗透率提升，逐步成为GPU、ASIC、HBM封装内标配元器件。但行业仍面临多重挑战：成本与供货规模、客户验证周期长、设计绑定度高。

长期来看，AI服务器电容市场将形成双线发展格局：PCB板级依靠MLCC，封装内部配套硅电容。MLCC将受益于单机柜功耗持续走高、高容与高压产品需求增长；硅电容则依托AI加速器封装内电源分配网络（PDN）升级、HBM集成度提升、芯粒架构普及迎来需求扩容。
