KnowMade月度报告：氮化镓架构规模化提速

KnowMade发布最新一期氮化镓月度研究、技术与专利全景监测报告。各类全新科研突破、专利布局与产业动态表明，全球氮化镓（GaN）产业生态持续蓬勃发展，该技术深度融入主流半导体发展路线图，成为计算、通信、能源、国防多领域的战略性半导体平台。本期月度研发动态显示，行业发展早已跳出传统LED与射频功率器件范畴，广泛拓展至AI数据中心、光互连、高端显示、高压功率变换、新一代通信系统等多元赛道。

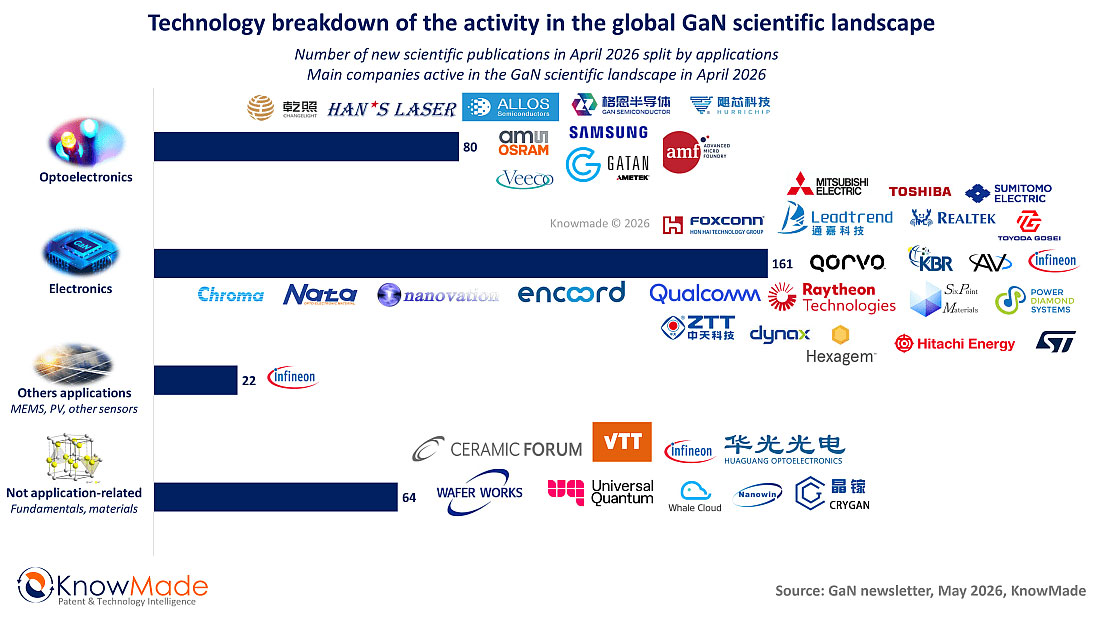

4月全球氮化镓领域新增327余篇科研论文、362项专利公开，足以体现学术界研发热度与产业竞争强度同步攀升。电子器件方向研究成果数量最多，共计162篇论文、238项专利；光电子领域研发同样活跃，产出80篇学术文章、99件专利申请。

最新行业进展印证氮化镓产业迎来重大转型：行业争论的焦点已不再是氮化镓能否在细分场景超越传统硅基技术，而是各大厂商要以多快速度完成氮化镓架构的工业化落地与规模化量产，赋能AI基础设施、电动汽车、先进光子学、国防电子等战略市场。

光电子领域：MicroLED走出显示赛道，拓展多元应用

其中最突出的行业趋势是，MicroLED技术从单一显示器件，转变为支撑光子学、AI通信、新型计算架构的核心平台。多篇近期学术论文指出，III族氮化物光电子技术正拓展至可见光光子学、深紫外传感、神经工程等领域。丰桥技术大学、名城大学、独协医科大学与ALLOS Semiconductors的研究团队，联合研发出柔性铟镓氮MicroLED电皮层成像平台，可同步实现神经刺激与信号采集。该成果证明，氮化镓MicroLED正逐步应用于生物医学接口、新一代神经电子设备。

与此同时，马克斯・普朗克微结构物理研究所、多伦多大学、先进晶圆代工中心、ams OSRAM达成合作，实现铟镓氮激光二极管与硅光子平台的高效混合集成。这项成果的价值不只体现在光学性能提升，更关键是适配可规模化半导体制造工艺，是未来量子光子、生物传感、AR/VR设备落地的核心基础。

显示技术依旧是核心研发方向。三星电子、名古屋大学、Veeco Instruments开展联合研究，剖析红色铟镓氮MicroLED的发光效率机理，为解决全彩RGB MicroLED显示的核心瓶颈提供关键依据。此外，剑桥大学、柏林工业大学、思克莱德大学针对深紫外LED展开研究，提出缺陷管控方案，提升铝镓氮紫外发射器件的发光效率与使用寿命，适用于消毒、传感场景。

专利数据显示，MicroLED规模化量产赛道竞争持续升温。朗明、三星显示、Silanna UV Technologies、Jade Bird Display等企业聚焦单片式RGB集成、光场限制、载流子调控、色转换架构等关键难题。这批专利拥有统一目标：简化制造流程，同时提升光学性能与量产能力，赋能下一代AR/VR设备、车载照明、高端显示屏。

产业端最关键的变化，是MicroLED技术与AI基础设施不断融合。法国原子能委员会电子与信息技术实验室、Mojo Vision、Avicena均释放相同战略信号：用光通信链路替代传统电互连，承载未来高密度AI算力需求。

AI加速芯片功耗持续走高，铜互连逐渐逼近物理极限与散热瓶颈。MicroLED成为AI服务器、芯粒架构内部短距光通信的低功耗备选方案。Mojo Vision持续推广高密度MicroLED光电输入输出系统；Avicena推出业内首批商用MicroLED光互连评估平台，意味着该技术距离产业验证与落地更近一步。

与此同时，Aledia、Polar Light Technologies、Porotech等企业主攻MicroLED显示行业核心痛点：可规模化RGB集成、高效红光发射，该问题直接决定AR眼镜、微型显示屏、高端新一代显示器的商业化进程。

电子器件：氮化镓发力AI电源、高压系统与射频集成

氮化镓电子器件赛道高速迭代，企业与科研机构持续推动技术向更高电压、更高开关频率、更高系统集成度发展。近期多篇论文在垂直功率器件、射频器件、异质结工艺领域取得显著突破。图尔大学与意法半导体合作优化射频开关用准垂直氮化镓PIN二极管；林雪平大学、HexagemAB、隆德大学、日立能源联合研发常关型垂直氮化镓鳍式场效应晶体管，可在高温环境稳定工作。

多篇文献印证垂直氮化镓架构技术日趋成熟。俄亥俄州立大学与SixPoint Materials研发的垂直氮化镓同质PN二极管，击穿电压突破10千伏，为中高压功率变换系统奠定重要基础。马来西亚理科大学、早稻田大学、Power Diamond Systems提出集成式垂直腔电子迁移晶体管-高电子迁移率晶体管架构，将垂直、横向晶体管结构单片集成。

材料层面，东芝团队发现硅基铝镓氮结构中一类此前未被探明的缺陷机制，该缺陷会大幅提升漏电、降低量产良率，凸显缺陷管控仍是硅基氮化镓大规模制造的核心产业难题。与此同时，东京理科大学与住友电工通过溅射外延工艺制备高密度钪铝氮/氮化镓异质结，有望为高性能高电子迁移率晶体管提供低成本制造路线。

专利布局进一步说明，氮化镓电子产业步入成熟阶段，研发重心转向可靠性、静电管控、极端环境适配。英飞凌研发动态衬底偏置技术，优化氮化镓高电子迁移率晶体管的开关稳定性与漏电控制；宜普电源专注增强型氮化镓晶体管阈值电压稳定性；雷神技术开发耐辐射氮化镓异质结构，面向航空航天与国防电子。

除此之外，住友电工、威斯康星大学等机构探索铁电辅助氮化镓架构、钪铝氮异质结，有望打造集射频放大、存储、可调电学特性于一体的多功能电子器件。

AI基础设施成为氮化镓核心增长引擎

行业最清晰的发展主线，是氮化镓技术在AI基础设施、高端数据中心架构中的应用价值持续提升。多项重磅产业动态证明AI正在重塑功率电子的需求标准。Enphase Energy推出IQ固态变压器平台，依托分布式氮化镓功率变换方案，面向新一代AI数据中心。该企业计划用软件定义分布式氮化镓模块替代传统集中式供电架构，直接适配新兴800伏直流供电系统。

行业需求十分迫切：AI单机架功率密度快速达到兆瓦级，供电、散热、能效均面临前所未有的挑战。氮化镓是少数能够满足下一代AI基础设施开关速度、功率密度、小型化需求的半导体平台。

英特尔晶圆代工发布超薄300毫米氮化镓芯粒产品，内置数字逻辑电路，进一步印证该发展趋势。英特尔并未将氮化镓视作独立分立器件，而是将其纳入AI处理器、高端计算系统的芯粒生态。依托成熟300毫米量产工艺将数字控制电路与氮化镓器件单片集成，推动氮化镓向高集成智能功率架构演进。

另一方面，NexGen Power Systems持续推广垂直氮化镓技术，认为其长期有望同时替代硅、碳化硅，实现超高密度功率变换。企业宣传重点突出数千伏耐压、兆赫兹级开关频率、更强雪崩耐受能力，覆盖电动汽车、AI基础设施、工业电气化场景。

氮化镓市场规模快速扩张，产业链成熟度、量产能力备受关注。韩国外延片厂商IVWorks完成新一轮融资，推进自研再生氮化镓技术量产，面向射频、AI功率半导体市场，可见外延生长、晶圆工艺已成为氮化镓生态中的战略核心资产。IDTechEx预测，未来AI数据中心、电动汽车、可再生能源领域将大规模落地氮化镓产品，高端氮化镓材料与器件平台需求将迎来大幅增长。
