法国50亿欧元押注半导体本土制造

巴黎中央政府正投入数百亿欧元，将下一代芯片制造产业牢牢扎根于法国本土。相关举措覆盖范围广泛，从格勒诺布尔超级晶圆厂到硅光子学和功率电子领域，但这些雄心勃勃的计划已然遭遇市场逆风。

电子2030框架：政策架构与资金承诺

法国近期最具影响力的半导体产业政策举措，是埃马纽埃尔・马克龙总统于2022年7月视察意法半导体位于伊泽尔省克罗勒的晶圆厂期间推出的电子2030计划。该计划隶属于规模更大的法国2030投资规划——一项总投资540亿欧元、覆盖十大产业的工业复兴战略，并承诺到2030年为电子产业链提供超过50亿欧元的国家直接支持。这笔公共资金旨在撬动约160亿欧元的总投资，预计将创造5700个直接就业岗位。

该政策的核心逻辑明确指向技术主权。法国乃至整个欧洲的半导体产量曾占全球近40%，如今这一比例已暴跌至不足10%，导致汽车、国防和消费电子供应链极易受到地缘政治冲击，新冠疫情期间的供应链中断便是惨痛教训。电子2030计划被定位为一项结构性矫正方案，围绕三大核心方向展开：扩大制造产能、强化前沿研发、打造先进晶圆厂所需的人才梯队。

两大资金机制

该计划依托两套相互衔接的资金机制运行。在国内层面，国家投资银行Bpifrance负责管理各类补贴、联合投资工具以及法国2030 i-Demo创新计划。

在欧洲层面，法国参与了“微电子与通信技术欧洲共同利益重要项目”。这一由20个成员国共同参与的框架，为15家法国行业领军企业——包括意法半导体、Soitec、Lynred、Teledynee2v、Aledia和Kalray——提供符合欧盟规则的结构化国家援助，用于符合条件的研发和试生产项目。PIIEC模式允许成员国在支持具有战略重要性且能带来创新增值的项目时，突破常规国家援助上限，这一机制正是法国大力游说才得以建立的。

研发资金获得了专项大额拨款：8亿欧元用于学术研究和应用研发，主要通过格勒诺布尔的CEA-Leti机构发放；另有5000万欧元用于培训项目，以扩充电子工程师人才储备。其中人才条款尤为值得关注——单笔补贴的发放与新增职业培训名额挂钩，这意味着资本投入与人才培养被统筹管理，而非各自为政。

关键交易与技术布局：晶圆厂、衬底与光子学

克罗勒超级晶圆厂：旗舰投资，进展遇阻

电子2030计划中最受瞩目的投资，是宣布在克罗勒新建一座300毫米晶圆厂，由意法半导体与格芯共同建设和运营。该项目的资本支出、维护及配套预算总计约75亿欧元，其中法国政府出资约29亿欧元——这是法国历史上规模最大的半导体制造补贴，也是欧洲最大的补贴之一。欧盟委员会于2023年4月依据欧盟芯片法案的“首创性设施”条款批准了这笔援助。

该工厂的技术核心是全耗尽型绝缘体上硅（fullydepletedsilicon-on-insulator，简称FD-SOI）技术，这是意法半导体与CEA-Leti在格勒诺布尔地区历经二十余年共同研发的前沿技术。FD-SOI兼具低功耗、高射频性能和相对简化的制造工艺等优势，非常适合汽车微控制器、工业物联网、5G基础设施和边缘人工智能应用。

这座联合工厂原计划将FD-SOI工艺推进至18纳米级别，使法国跻身全球先进制造技术前五名。全面投产后，该工厂预计到2027年每周可生产1.4万片300毫米晶圆，并可通过模块化扩建将产能提升至每周2万片。

自2023年以来，项目形势变得愈发复杂。到2025年年中，格芯以市场环境和客户需求不确定为由，悄然放缓了参与步伐。报道称，这一联合项目实际上已被搁置。行业观察人士指出，项目停滞暴露了欧盟芯片法案治理体系的一个结构性缺陷：一旦国家援助与特定项目绑定，若要将资金重新调配至其他半导体项目，就必须重启完整的审批流程。另外，有媒体发现，格雷西沃丹山谷——不仅是ST和Soitec的所在地，还聚集了密集的供应商网络——此前已为超级晶圆厂的投产提前调整了招聘计划。

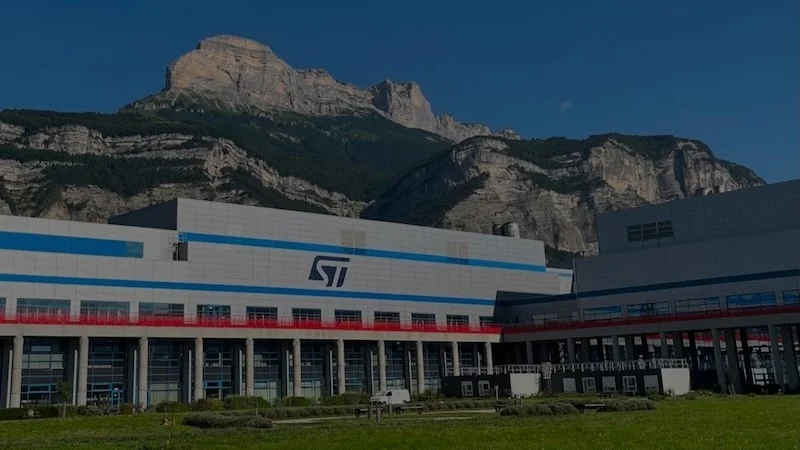

尽管与格芯的合作陷入停滞，意法半导体仍继续独立投资克罗勒工厂。2025年4月，该公司宣布重组全球制造布局，进一步巩固法国作为其数字产品中心的地位：现有的克罗勒300毫米晶圆厂将在2027年前把产能提升至每周1.4万片，而相邻的200毫米晶圆厂将转型为先进封装和晶圆电性测试产线——ST表示，这两项业务目前在欧洲其他地区尚属空白。克罗勒200毫米产线还将集中开展下一代光学传感和硅光子学研发，即便整个超级晶圆厂项目陷入停滞，该工厂仍将成为欧洲异质集成技术中心。

Soitec：作为国家支柱的衬底供应商

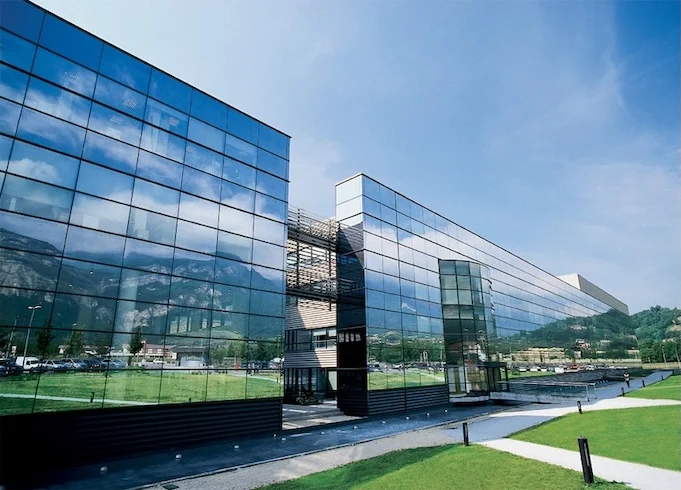

法国半导体生态系统中最重要却也最不为人知的节点之一，是总部位于伯南（毗邻克罗勒）的Soitec公司。该公司拥有专利的SmartCut晶圆键合工艺，使其在绝缘体上硅（SOI）衬底市场占据主导地位——全球市场份额约70%-80%。SOI衬底是FD-SOI器件、RF-SOI以及硅光子学用光子SOI（PhotonicSOI）的基础材料。Soitec在2023-2024财年实现销售额约10亿欧元，其位于伯南的300毫米晶圆厂正在扩建产能，以满足人工智能驱动的光子级晶圆需求。

Bpifrance通过电子2030计划为Soitec的产能扩建提供联合融资，资助伯南工厂升级，作为克罗勒制造集群的战略补充。该公司正在研发的SmartSiC衬底技术——将SmartCut工艺应用于碳化硅材料——也获得了法国2030计划的支持，目标瞄准汽车功率电子市场。随着汽车电动化政策的推进，该市场对碳化硅器件的需求正急剧增长。

硅光子学与光学：CanopAI计划

在法国近期的技术布局中，CanopAI联盟尤为引人注目，它标志着电子2030计划正开始资助与芯片相关的光子产业。该计划于2026年1月通过Bpifrance的法国2030 i-Demo项目获批，汇聚了CEA-Leti在格勒诺布尔孵化的ScintilPhotonics、半导体测试与产业化专家PrestoEngineering以及CEA-Leti本身。该项目旨在开发面向人工智能数据中心互联的新一代光子集成电路（PICs），目标是每两年将传输吞吐量提升一倍，并大幅提升规模化应用的能效。

Scintil的LEAFLight平台是一款单芯片密集波分复用光引擎，目标传输速率超过1太比特/秒，这体现了法国正有意识地将芯片周边的光学和光子学技术优势转化为可量产技术。依托CEA-Leti的硅光子学平台以及邻近Soitec的光子级SOI晶圆供应，该公司于2025年9月完成了5000万欧元的B轮融资。如需了解更多关于Scintil的信息，可查阅我近期在AllAboutCircuits上发表的文章。

CanopAI项目的资助还与2024年6月启动的一项更广泛的计划相衔接：FAMES中试线。这是一个由芯片联合企业出资8.3亿欧元的泛欧洲项目，落地于格勒诺布尔-克罗勒地区。FAMES（半导体先进制造与设备制造）计划与欧盟芯片法案的宏伟目标一致，即建立可供无晶圆厂设计公司和中小企业使用的共享商业化前中试线基础设施。法国依托CEA-Leti的300毫米洁净室及其数十年的异质集成技术经验，成为该项目的主要节点之一。

超越超级晶圆厂：功率电子、国防与区域生态系统

电子2030计划的覆盖范围远不止大节点数字芯片。法国还针对性地布局了氮化镓（GaN）和碳化硅（SiC）功率半导体，这些器件是汽车逆变器、可再生能源转换和国防电子设备的核心组件。雷诺与意法半导体正在联合开发碳化硅牵引逆变器，预计可将下一代电动汽车动力系统的功率损耗降低约45%。Valeo和VitescoTechnologies均获得了PIIEC资金用于功率电子研发，这使汽车系统集成商被纳入国家半导体价值链，而非仅仅被视为下游客户。

国防和军民两用应用也得到了同等重视。总部位于埃朗库尔的Teledyne e2v Semiconductors作为PIIEC项目的行业牵头方，获得了用于航天和国防领域的高可靠性模拟和成像器件研发支持。由Thales和Safran合资成立的Lynred在其格勒诺布尔工厂生产制冷和非制冷红外焦平面阵列，其下一代传感器工艺研发获得了电子2030计划的支持。另一家总部位于格勒诺布尔的公司Aledia正在扩大硅基3D纳米线MicroLED的生产规模——这项获得法国2030计划支持的技术可应用于下一代显示和光子系统。

在地方层面，奥弗涅-罗讷-阿尔卑斯大区在联合资助产业集群发展方面尤为积极。Minalogic竞争力集群已推动格勒诺布尔地区微电子生态系统协调发展超过15年，如今作为项目中介机构，帮助中小企业和中型企业申请法国2030项目资助并融入PIIEC供应链。该地区拥有阿尔卑斯山水电资源、多所工程类大学以及由70多个晶圆厂周边中小企业组成的网络，这使克罗勒-伯南走廊在单片晶圆成本和人才保留方面具备结构性优势，而公共政策的目标正是进一步强化这些优势。

优势、痛点与主权悖论

与大多数欧洲国家相比，法国的半导体和先进电子产业战略逻辑清晰、资金充足且架构完善。该政策明智地选择了聚焦细分市场的模式——充分发挥法国在FD-SOI、SOI衬底、硅光子学、红外传感和功率电子领域的真正结构性优势——而非试图复制中国台湾或韩国的大宗代工模式。

CEA-Leti的合作研发模式已成为国际公认的典范：政府资助的研究在技术转让前与工业伙伴紧密合作开发。美国战略与国际研究中心（CSIS）2024年的一篇论文将其称为法国对全球半导体研发生态系统的独特贡献。

然而，该战略面临的痛点也真实存在。克罗勒超级晶圆厂项目的部分失败是最重大的挫折，它暴露了欧盟芯片法案国家援助体系固有的治理缺陷：针对特定项目的审批流程缓慢且缺乏灵活性，无法在市场周期变化时重新调配资金。法国从中得到的教训是，过度依赖单一旗舰制造项目以及唯一愿意在欧洲建厂的美国工业伙伴，造成了本可通过更分散的投资组合避免的脆弱性。

此外，该计划的主权叙事与法国半导体产业的实际运营之间也存在矛盾。意法半导体是一家总部位于日内瓦的法意合资上市公司；格芯是一家美国公司；Soitec虽然在法国上市，但在新加坡设有晶圆厂，并依赖全球供应链。

法国的无晶圆厂集群——包括SiPearl、Kalray和Scintil——依赖台积电或三星进行先进制程制造。真正属于法国主权的制造能力仍然有限，主要集中在FD-SOI中节点和特种器件领域。法国政府提出的实现10纳米级本土生产的目标（这将使法国跻身全球前五）尚未实现，要达成这一目标，要么重启与格芯的合作，要么吸引新的代工厂合作伙伴，要么大幅增加公共投资。

未来展望

总体而言，法国的电子产业政策是欧洲实现技术主权最具可行性的尝试之一。格勒诺布尔-克罗勒走廊是名副其实的世界级产业集群；PIIEC机制成功动员了15家企业参与国家供应链计划；新兴的光子学和功率电子产业正在法国企业已具备竞争优势的领域创造价值。

本十年剩余时间里，法国面临的挑战将是如何将研发领先优势转化为持续的大规模制造能力，并在政府预算紧张、产业联盟不断变化的背景下，维持对该计划的财政投入。
