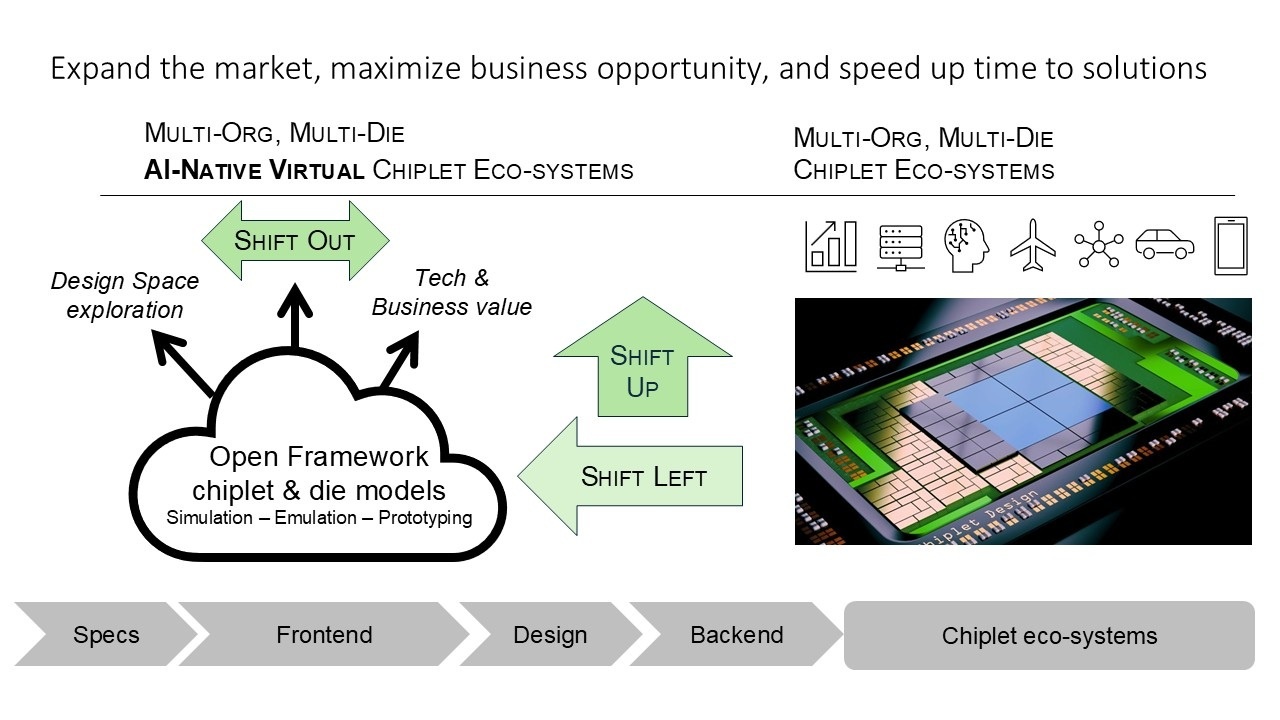

FPGA原型验证，生成有效流片前证据

随着半导体设计复杂度持续提升，FPGA原型验证已成为现代流片前验证策略的核心组成部分。尽管FPGA容量和等效门数往往是原型验证平台讨论的焦点，但FPGA原型的真正价值在于别处：它能够生成有价值的流片前证据，从而降低流片风险并加速软件与系统验证进程。

一个成功的FPGA原型，绝非仅仅是能够编译通过并适配现有FPGA资源的原型。相反，它应当是一个可运行、可观测、可连接软件的平台，能够在芯片流片前回答关键的工程问题：固件能否正常启动？软件驱动能否与硬件正确交互？关键接口能否传输真实流量？故障能否被快速观测并定位根本原因？这些问题决定了一个原型能否为项目创造实质性价值。

SoC开发团队面临的主要挑战之一，是存在“ASICRTL可直接迁移至FPGA实现流程”的错误认知。实际上，ASICRTL中常常包含大量不适合FPGA架构的结构，包括SRAM宏单元、定制寄存器文件、门控时钟、时钟多路选择器、扫描链基础设施以及特定工艺的封装层。这些结构若未经修改直接使用，会导致综合不稳定、布线拥塞、时序收敛困难以及运行频率降低等问题。

因此，FPGA就绪性必须在开发周期早期就得到解决。内存架构需要经过仔细分析，确保ASIC内存行为能够正确映射到FPGA资源（如BRAM、URAM、分布式RAM或外部内存模型）上。同样，ASIC的门控时钟方法通常需要转换为FPGA友好的时钟使能结构和受限时钟方案。早期对RTL进行预处理，能够显著提升实现过程的可预测性，并减少后续的工程工作量。

对于大型SoC而言，多FPGA分区往往不可避免。但分区不应被视为设计超出单器件容量后的补救措施，而应被视为一项架构层面的活动，需要平衡软件需求、调试可见性、I/O连接性和性能目标。糟糕的分区决策会引入过高的FPGA间延迟、带宽限制、时序挑战以及调试复杂度的增加。

原型验证项目中另一个常被忽视的关键指标是波形生成时间（TTW,Time-To-Waveform）。传统的评估指标聚焦于编译时间或最终实现的时钟频率，而TTW衡量的是从一次RTL修改或一个调试假设，到观测到系统行为变化所需的时间。在大型SoC项目中，进度延迟很少源于单次编译失败，而是来自反复的实现、系统启动调试、波形捕获、根因分析和重新编译的循环。缩短TTW能够让工程团队更快地发现问题、更高效地验证修复方案，并保持开发节奏。

调试可见性同样扮演着至关重要的角色。一个能够运行软件但缺乏足够可观测性的原型，可能几乎没有实用价值。有效的调试策略需要在实现开始前就进行规划。团队必须确定在整个启动调试过程中，哪些总线、接口、状态机、时钟域和软件可见寄存器需要保持可观测性。保留足够的可见性能够最大限度地减少破坏性的重新编译，并加速根因分析。

除了硬件执行能力，现代FPGA原型还必须作为完整的系统平台发挥作用。固件团队需要访问寄存器和内存子系统；驱动开发人员需要事务级接口和流量生成能力；验证工程师需要真实的I/O环境。通过主机到被测设备（DUT）的连接、可复用接口IP、内存模型以及标准化的运行时控制机制，原型能够从孤立的硬件平台转变为高效的软件开发环境。

总而言之，最有效的FPGA原型验证策略，应当聚焦于证据生成而非单纯的容量指标。通过结合预处理后的RTL、规范的实现流程、强大的调试可见性、主机连接能力、可复用基础设施以及系统级验证能力，工程团队能够打造出在项目早期就回答关键问题、进而影响最终结果的原型。在SoC复杂度与日俱增、芯粒架构广泛应用的时代，有用的流片前证据——而非单纯的FPGA容量——已成为衡量原型验证成功与否的决定性标准。
