攻克3D-IC验证复杂性

半导体行业从传统2D集成电路向2.5D和3D-IC架构的转型，绝非简单的渐进式升级。这场由突破传统制程缩放极限需求驱动的架构变革，带来了一连串传统验证方法难以应对的挑战。随着设计集成多颗堆叠裸片、异构芯粒和先进封装技术，工程团队面临着热管理复杂性、机械应力相互作用以及可靠性验证等多重难题，这些都需要采用截然不同的方法来解决。

验证缺口的出现并非源于计算能力不足，而是3D-IC本身的多物理场特性所致。一颗裸片上的热热点会对相邻裸片产生不可预测的性能影响；封装工艺带来的机械应力会在堆叠结构中传播，改变器件特性；静电放电路径可能跨越由不同代工厂在不同制程节点制造的多颗裸片。专为单裸片分析设计的传统单点工具验证流程，无法捕捉这些跨域相互作用。

物理验证迈入三维时代

3D-IC的物理验证已超越传统的设计规则检查（DRC）和版图与原理图比对（LVS）范畴。硅通孔（TSV）、微凸点和裸片间接口的引入，催生了2D设计中完全不存在的验证场景。工程师不仅需要验证单颗裸片的正确性，还必须验证堆叠组件之间的物理和电气相互作用。

现代验证平台通过覆盖完整3D组装过程的功能来满足这些需求。接口层验证确保裸片间的连接同时满足几何和电气要求；裸片间天线效应检查可识别堆叠结构中电荷积累引发的潜在可靠性问题；点对点电流密度分析验证互连线能否承受多裸片供电网络的电气负载。

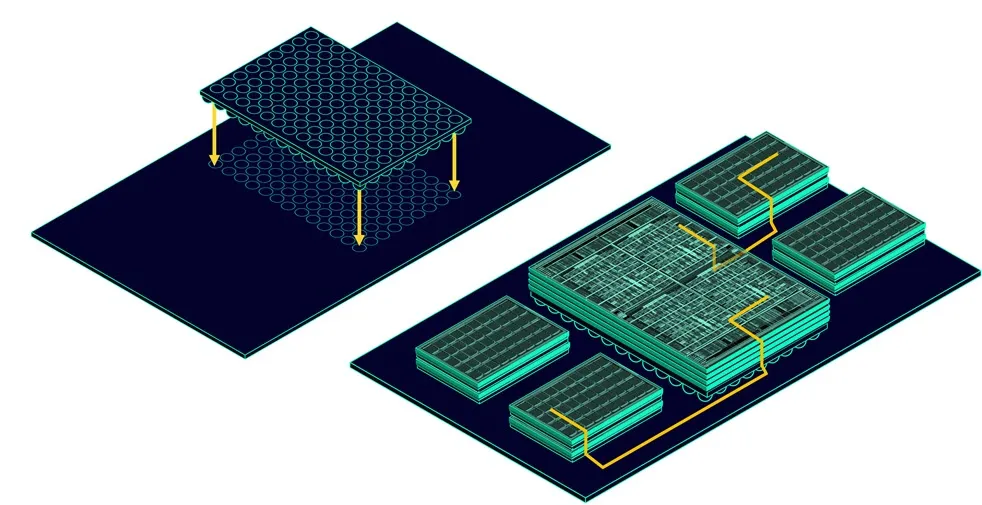

当考虑到同一封装内的芯粒可能来自不同设计团队、采用不同制程节点并遵循不同设计规则集时，验证复杂度会呈指数级增长。验证工具必须兼容这种异构性，同时保持流片签核所需的精度。由于手动验证需要追踪堆叠结构中数千个潜在的交互点，接口层的自动化设计规则检查变得至关重要。图1展示了接口DRC和裸片间天线效应检查。

图1：接口验证和裸片间天线效应检查是3D-IC架构独有的全新验证要求。

热管理成为核心要务

高功率密度与垂直堆叠相结合，带来了远超2D设计的热挑战。下层裸片产生的热量必须通过上层裸片传导至散热系统，由此形成的热梯度会影响整个堆叠结构的性能、可靠性和功耗。裸片间的热阻虽然仅为零点几摄氏度每瓦，但在多层堆叠结构中会不断累积，最终形成显著的温差。

在2D设计中统一应用的传统热安全裕度，已无法满足3D架构的需求。3D-IC的热分布取决于多颗裸片的开关活动模式、界面材料的热特性、封装内热路径的效率，以及供电与发热之间的相互作用。这些因素构成了一个耦合系统，对某一颗裸片热行为的假设可能会因另一颗裸片的活动而失效。

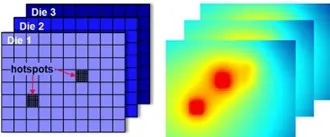

专为3D-IC设计的热分析工具必须能够跨多个域进行分析。在裸片级，从版图数据库和开关活动中提取的详细功耗图提供了识别热热点所需的空间分辨率；在封装级，模型必须捕捉热量在基板、中介层和热界面材料（TIM）中的扩散；系统级分析则需整合散热方案、板级热效应和环境条件。图2展示了热热点和网格分辨率。

图2：自适应网格技术在高分辨率捕捉热热点的同时，保持了全封装分析的计算效率。

IC设计工程师能够直接进行热分析，这与传统工作流程相比是一个重大转变——过去热建模通常由机械工程师使用独立的工具和数据库完成。现代方法实现了从IC版图格式到热仿真模型的自动转换，使设计工程师无需接受计算流体动力学（CFD）或有限元方法（FEM）的深入培训即可进行热分析。自适应功耗图压缩、基于版图的热特性提取和自动网格划分技术，在保持精度的同时降低了专业门槛。

裸片级和系统级热工具之间的双向模型交换，促进了芯片设计师和封装工程师之间的协作。芯片设计师提供具有准确功耗分布的详细裸片模型；封装工程师则返回考虑了散热方案和系统级热效应的真实边界条件。这种迭代式交换一旦集成到设计流程中，就能同时优化裸片级和封装级的热管理策略。

机械应力影响可靠性与性能

3D-IC的组装过程会使裸片承受机械应力，这些应力可能同时影响可靠性和电气特性。材料间的热膨胀系数（CTE）失配会在温度循环过程中产生应力；裸片键合工艺会在键合界面引入应力；组装导致的翘曲会影响微凸点连接的均匀性。这些机械效应在2D设计中通常可以忽略，但在3D架构中，由于多种材料和界面的存在会放大应力相互作用，因此变得至关重要。

应力引发的可靠性失效表现为多种形式。当拉应力超过材料强度极限时会发生裸片开裂；温度循环过程中的剪切应力会导致界面分层；即使应力低于失效阈值，也会通过压阻效应改变器件特性，进而影响电路时序和性能。

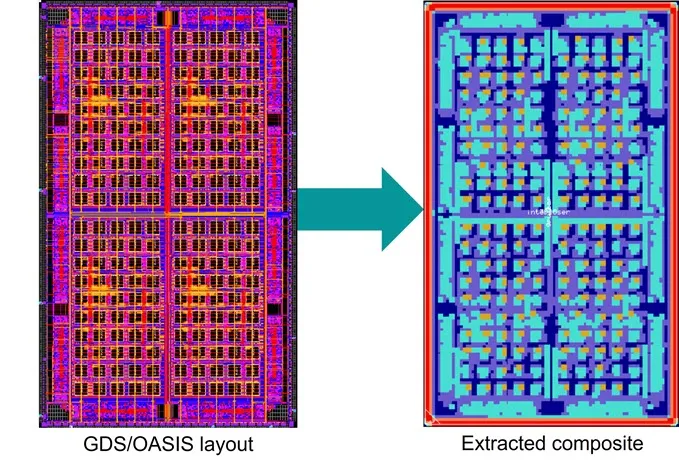

机械应力验证方法结合了详细的材料建模和多尺度分析。基于版图的提取技术可捕捉每颗裸片内材料的空间分布，同时考虑金属密度变化、介电特性和器件结构；组装级建模则整合了裸片键合材料、底部填充胶特性和封装基板。通过有限元方法分析生成的模型，可以预测从封装级翘曲到器件级应力集中的不同分辨率下的应力分布。图3展示了用于应力分析的版图提取。

图3：自动提取技术将详细的IC版图转换为用于应力分析的材料特性图，在保持空间精度的同时实现高效仿真。

难点在于如何让这些复杂的分析变得易于使用且具有可操作性。自动提取技术最大限度地减少了手动建模工作；叠加在版图视图上的高分辨率应力图，使设计师能够识别问题区域并评估缓解策略。与电气提取工具的集成，可将应力效应反标到电路仿真中，实现机械域和电气域的闭环验证。

可靠性验证覆盖多颗裸片

静电放电（ESD）保护对于单裸片IC来说是一项成熟的要求，但在多裸片架构中变得异常复杂。ESD事件可能通过某一颗裸片进入，然后通过微凸点、硅通孔和封装互连线，经由其他裸片寻找接地路径。ESD保护的有效性取决于这些裸片间路径的电阻和载流能力，而传统的单裸片ESD验证无法评估这些参数。

跨裸片边界的点对点电阻分析可识别潜在的ESD薄弱环节；电流密度验证确保互连线能够承受ESD电流而不被损坏。这些分析需要完整的多裸片连接性精确模型，包括硅通孔、微凸点和重分布层（RDL）的电阻。

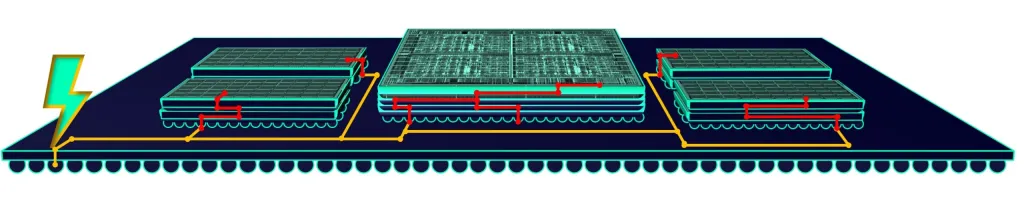

现代3D-IC的异构特性进一步增加了可靠性验证的复杂度。在不同制程节点制造的裸片可能采用不同的ESD保护策略；来自不同供应商的芯粒可能对系统级ESD保护有不同的假设。验证工具必须兼容这些差异，同时确保集成后的整体系统满足可靠性要求。图4展示了ESD路径分析。

图4：ESD路径验证追踪多裸片组装结构中的放电电流，识别裸片间连接中潜在的可靠性薄弱环节。

从单点工具走向集成平台

3D-IC验证的多物理场特性要求实现跨分析域的集成。热分析为供电设计提供依据；应力分析影响器件建模；物理验证依赖于3D组装结构的精确表示。这些相互依存关系使得采用独立模型和数据库的单点工具方法越来越不切实际。

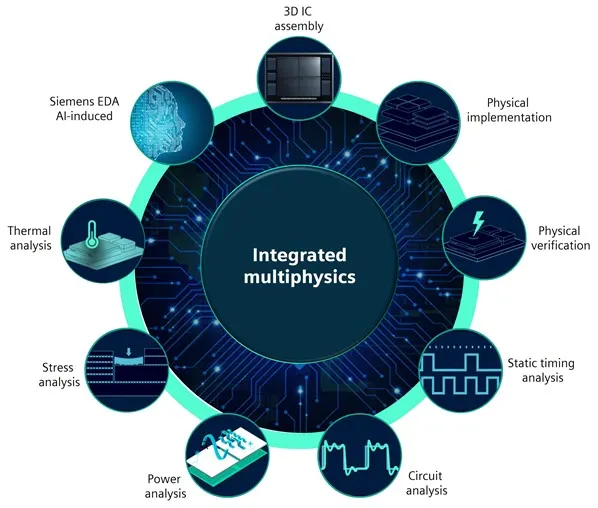

集成验证平台通过覆盖物理、热、机械和电气域的统一数据模型来解决这一挑战（图5）。3D组装结构的单一表示形式可作为多种分析类型的输入；一种分析的结果通过自动反标为其他分析提供依据。热图输入到电路仿真中，以考虑器件特性随温度的变化；应力分布用于修正器件模型，以捕捉压阻效应。

图5：集成多物理场分析将物理验证、热分析、应力分析和电气仿真连接起来，形成对3D-IC行为的全面视图。

3D-IC数字孪生的概念将这种集成扩展到了整个设计生命周期。在设计初期，简化模型可用于快速探索不同的布图规划方案和材料选择；随着设计的成熟，模型会整合来自版图数据库和组装规范的更多细节。在签核阶段，数字孪生体代表了设计的完整物理、热和机械状态，并已通过制造和可靠性要求的验证。

验证时机的左移代表了方法学的根本性变革。团队不再等到设计周期后期才发现热或应力问题，而是在布图规划和架构探索阶段就识别出潜在问题。即使在详细版图生成之前，也能以合理的精度进行假设分析，这使得传统仅在签核阶段进行验证的方法无法实现的优化成为可能。

未来之路

3D-IC设计的验证挑战源于堆叠异构系统的基本物理特性。裸片间的热耦合、组装工艺带来的机械应力以及跨裸片边界的电气相互作用，共同构成了一个超越传统域边界的验证难题。应对这些挑战不仅需要更强大的工具，还需要采用截然不同的方法学，将物理、热、机械和电气验证整合为统一的工作流程。

行业向集成验证平台的转变，反映出人们已经认识到单点工具方法无法应对先进3D-IC的复杂度。随着设计集成数百颗芯粒，自动建模、统一数据表示和跨域分析将从可选变为必需。验证方法学的变革与从2D到3D的架构变革并行不悖，这是确保先进封装技术实现其性能、效率和功能提升承诺的必要演进。
