看不见的微小振动，已成半导体制造潜藏的良率杀手

随着制程节点不断缩小、设备产能持续提升，小幅值位移扰动正逐步成为制程管控中一项关键却常被忽视的影响因素。

半导体制造持续向着极限精度迈进。先进芯片器件的线路特征尺寸仅数十纳米，产品为多层复杂堆叠结构，数百道工序均需实现精准对位。与此同时，晶圆厂面临产能爬坡压力，晶圆传送、检测及工艺设备的运行速度不断加快。

在这般精细制程尺度下，行业对“合格振动”的判定标准已然改变。以往影响微乎其微的机械位移，如今会带来可量化的工艺偏差。即便是常规监测系统难以捕捉的极微弱扰动，也会造成光刻图形畸变、对位偏移，诱发多层晶圆工艺缺陷。管控难点不只在于故障检出，更要在影响生产前识别出隐蔽的低频微位移。

微位移扰动不受厂区边界局限

半导体工厂搭载高灵敏度监测设备后，已能实时捕捉厂区外轨道交通、甚至地壳震动带来的扰动，足以佐证厂外低频震动依旧会干扰车间生产环境。

能够干扰半导体制程的位移量多处在纳米级别，对应的加速度仅micro-g量级。这类信号幅值小、变化缓慢，极易被环境背景噪声淹没，通常不会触发设备告警，也无法在常规振动指标中体现。

由此造成实测数据与实际制程影响脱节：设备监测数据看似工况平稳，实则存在足以破坏光刻图形精度、影响工艺一致性的微小位移。随着制程容差持续收紧，该类监测盲区带来的负面影响愈发突出。

微位移影响半导体制程的关键环节

半导体制造中，纳米级微小振动会在光刻、刻蚀、检测等工序引发对位偏差，最终拉低良率。

晶圆传送：机械手在机台间转运薄脆晶圆时，微小动态作用力与小幅震荡会造成晶圆错位、微滑移，晶圆越薄，该问题越显著。

刻蚀与薄膜沉积：振动直接影响膜层均匀性，轻微晃动会改变晶圆表面材料沉积/刻蚀速率，衍生的片内差异往往要到下游工序才会暴露。

晶圆切割划片：切割设备与晶圆需要稳定的接触工况，高速锯片、激光系统要求作用力可控、低振动；细微偏移会造成晶圆崩边、边缘缺陷，损耗良品。

键合工艺：键合依赖精准控压，叠加振动带来的压力波动会破坏键合牢靠度，埋下器件可靠性隐患。

成品电性测试：探针测试需要精准可控的接触压力，压力异动易造成测量失准甚至芯片损伤。

全流程中，持续性微量偏差不断累积，最终左右整体生产良率。

传统振动监测为何无法捕捉低幅低频扰动

绝大多数工业振动监测系统，设计初衷是识别轴承磨损、转子失衡等故障带来的高幅值、高频振动。该类设备排查显性故障效果优异，但无法捕获影响半导体制程的低幅值、低频信号。

半导体设备的低频振动一般指10赫兹以下的缓慢机械偏移，日积月累引发设备零点漂移、定位偏差。

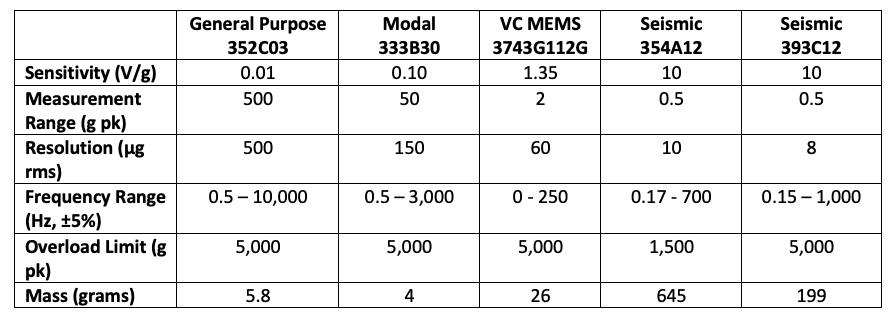

这类信号低于普通传感器灵敏度阈值，或是在后端信号滤波环节被剔除；通用型加速度计分辨率不足，无法检出诱发制程异变的micro-g级扰动。对比通用、模态、MEMS、地震级加速度计在灵敏度、分辨率、频响区间的参数差异，就能直观区分产品定位：

当振动量级降至micro-g区间，传感器选型至关重要。地震式加速度计兼具高灵敏度与低频响应优势，可检出常规设备遗漏的微位移。

等到传统监测系统显现异常时，不良影响往往已经传导至成品。半导体缺陷具备跨工序蔓延特性，故障滞后检出将带来高昂生产成本。

半导体车间低幅值振动与动态力检测方案

想要破解上述难题，就要革新位移的测量与研判思路：监测目标不只是单纯测振，而是精准抓取影响对位精度、工艺均匀性、制程稳定性的关键位移。

高灵敏度振动测量（micro-g分辨率）

地震级加速度计专为极微弱振动测量优化，保障设备定位、对位与工艺稳定。凭借高灵敏度与极低噪声基底，可检出通用传感器无法捕捉的micro-g级位移。

低频漂移与倾角测量（10Hz以内）

低频MEMS加速度计支持直流信号输出，用于长期监测设备漂移与缓变位移，提前预判可能破坏对位与制程稳定性的趋势性故障。

半导体制程动态力检测

涉及物理接触的工序中，作用力是关键变量。动态力传感器多用于晶圆传送、化学机械抛光、划片、键合等场景的接触力监测。

三类监测方案搭配使用，可完整还原设备运行工况，锁定影响芯片良率的环境诱因。
