高压直流时代，SiC与GaN凭什么突破算力上限？

数据中心电力基础设施正迎来根本性变革，服务器机柜功率等级从千瓦级快速攀升至接近兆瓦级。行业逐步转向高压直流架构，以此提升供电效率与可靠性、减少铜材用量，并助力设备小型化设计。碳化硅与氮化镓第三代半导体，是实现这一转型的核心支撑。

2026年，人工智能数据中心供电瓶颈日益凸显，电动汽车也加速普及高压架构，碳化硅、氮化镓技术在全球各类基础设施中的应用占比持续提升。

碳化硅、氮化镓步入结构性增长周期

全球智能电网建设推进、数据中心能效标准不断提高，叠加车用高压平台快速落地，功率半导体已然从配套元器件，转变为重塑全球能源格局的战略性核心器件。

英飞凌、意法半导体、安森美、罗姆半导体等头部企业持续深化供应链垂直整合，转型为全栈式能源管理方案服务商，功率半导体行业正式迈入结构性增长阶段。国内功率半导体产业已走出技术验证期，依托国家基建战略实现规模快速扩张。

2026年行业竞争不再单纯比拼器件性能，核心角逐点逐步转向高纯晶体生长等关键材料技术，以及银烧结、压力键合等先进封装工艺。

作为主流宽禁带半导体材料，碳化硅与氮化镓在晶体生长、外延镀膜、晶圆加工领域接连取得突破，推动器件从分立形态向集成模组演进，满足市场对极致小型化与优异散热性能的需求。

人工智能数据中心与汽车工业、工业设备形成双重增长动力，2026年第三代半导体市场渗透率将持续走高。碳化硅适用于数据中心前级与中级电能转换场景，可承载高压与大功率负荷。凭借出色的散热能力与开关特性，它也是下一代固态变压器研发的关键材料。

业界对固态变压器的研讨热度不断上升，该设备可直接将电网中压交流电转化为人工智能设施所需的800伏特直流电。依托电力电子与宽禁带半导体技术打造的固态变压器，能够替代传统工频变压器。其不仅大幅缩减设备体积、提升电能利用率，还可对电能传输进行精准实时调控，有望重构中压变电系统设计模式。

应用层面来看，固态变压器适配各类中压交直流高效转换场景，涵盖人工智能数据中心、新能源电站、电动汽车充电设施，是下一代电力电子设备升级的重要方向。受人工智能算力集群对能效、功率密度的严苛要求驱动，固态变压器正快速成为未来数据中心供电改造的核心方案。

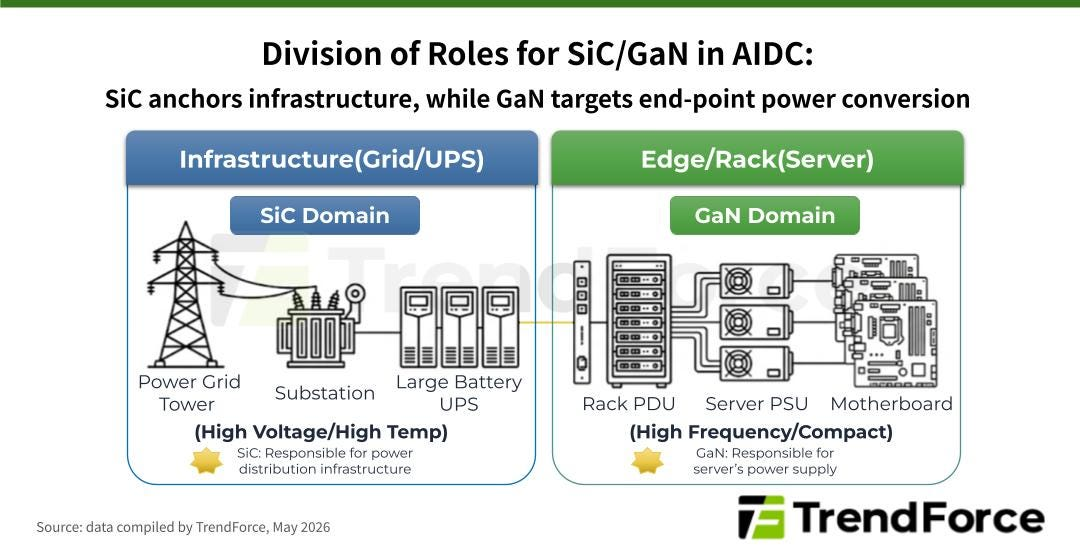

氮化镓具备高频、高能效特性，广泛应用于中后级电能转换环节，可实现超高功率密度，动态响应速度优异，典型应用包含人工智能服务器电源、数据中心供电装置、通信供电系统以及大功率快充设备。人工智能产业蓬勃发展，设备功耗与功率密度要求随之上涨，高压直流架构与高能效变电设计逐步成为行业标配。氮化镓器件能够有效降低导通与开关损耗，缩减磁性元件体积，减小散热占用空间。

不过氮化镓在超高压、极限功率密度场景下仍存在应用局限，需与碳化硅等宽禁带材料搭配使用。同时部分大功率场景中，氮化镓器件的长期稳定性与耐用标准，仍有待进一步验证和统一规范。

碳化硅与氮化镓在人工智能数据中心的应用

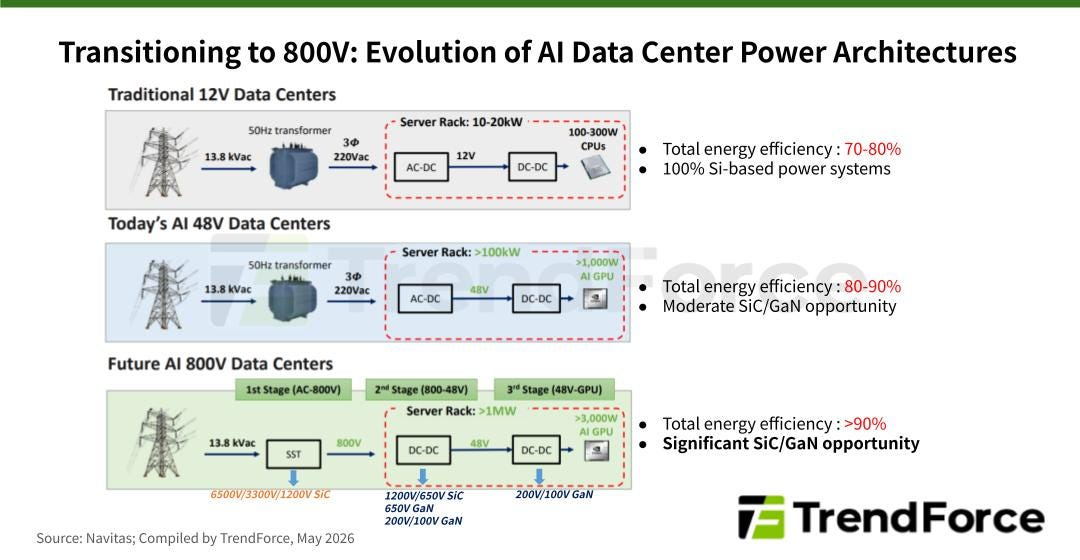

人工智能发展重心从云端训练转向大规模推理业务，带动服务器、机柜、供电系统及配电、精密制冷等配套设施全面升级。即便芯片制程迈入2纳米及更先进节点，单纯依靠工艺迭代已无法补齐算力缺口。与此同时，设备扩容愈发受制于物理供电瓶颈，人工智能领域的竞争，本质已然转变为能效比拼。

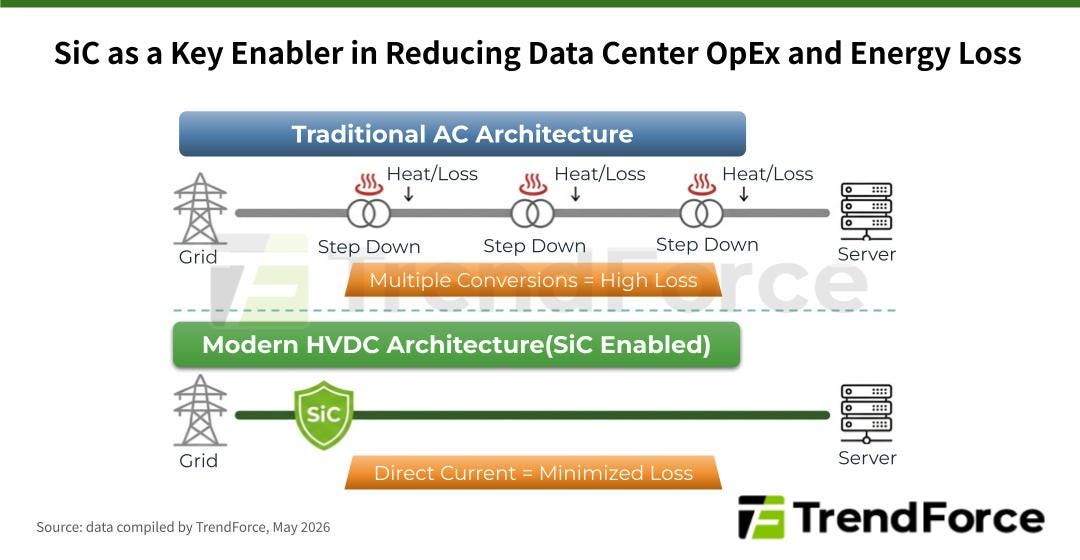

传统交流供电架构存在多级电压转换环节，每一级转换都会产生大量热能损耗。搭载碳化硅器件的高压直流架构可实现高压直流电直接传输，简化变电链路，最大限度减少电能损耗，构建起高效的电网至机柜供电体系，为数据中心打造稳定节能的电力底座。

机柜与服务器端采用氮化镓方案，电能转换效率可突破96%，达到顶级能效标准，既能降低用电成本，也能显著优化设备散热空间、提升功率密度。

碳化硅与氮化镓在汽车及工业领域的应用

全球车企持续量产800伏特高压平台，带动碳化硅功率模组产能扩充，也推动产品成本下降。电动客车、货运车辆等交通装备普遍采用这套高能效架构，以此提升续航里程与充电速度。

特斯拉、比亚迪在主力车型中搭载碳化硅芯片，并自研核心电力电控部件，提升整车能效。现代、起亚将碳化硅器件应用于E-GMP平台，车辆续航里程提升5%，同时具备超快充能力。丰田也在第六代混动系统的电机控制器中引入碳化硅材料，优化电控单元工作效率，减少电能损耗。

市场趋势显示，碳化硅与氮化镓技术推动能源系统和交通设施融合发展。氮化镓的应用场景也从消费电子，延伸至车载充电机、直流转换器、激光雷达、车载影音功放等汽车部件。

英飞凌、意法半导体、EPC、德州仪器、罗姆等企业均已推出车规级产品。英飞凌的100伏车用氮化镓晶体管已实现量产，相关器件通过车用可靠性认证。

塔塔电子与罗姆达成合作，主攻车用功率MOSFET器件封装测试业务，本土制造能力顺利接入全球供应链，功率半导体在汽车体系中的战略地位愈发凸显。

目前碳化硅已成为800伏特平台、续航700公里以上车型主驱逆变器的标配材料。氮化镓也步入规模化应用阶段，虽然在主驱动系统的渗透率不及碳化硅，但凭借轻量化优势，广泛应用于车载充电、小型功率模组与激光雷达，有效减轻车身重量、释放车内空间。

总结

器件形态：从分立元件迈向碳化硅、氮化镓模组系统集成

两类材料均朝着模块化集成方向发展，厂商运用先进封装技术，将功率芯片、隔离栅极驱动器、传感器整合为一体，以此突破供电瓶颈、强化散热效果、精简设备体积。

技术突破：依托晶圆工艺升级与先进封装破解算力供电难题

晶圆工艺迭代是扩充产能、压缩边际成本的核心驱动力，行业逐步推进12英寸氮化镓产线建设，依靠规模化生产提升性价比。

银烧结、压力键合等先进封装工艺，是实现优异散热与小型化设计的关键。器件从分立结构转为集成模组后，封装工艺直接决定高功率工况下设备能否长期稳定运行。

产业格局：垂直整合与工艺升级重塑电力电子行业生态

英飞凌、罗姆率先扩产8英寸碳化硅产线，借助规模效应摊薄生产成本。英飞凌依托马来西亚库林工厂的产能优势，搭配硅基、碳化硅、氮化镓一体化解决方案，稳固自身在高压电动车平台与数据中心供电市场的竞争力。罗姆实现从硅晶晶圆到模组封装的全产业链布局，同时携手台积电提升氮化镓生产效能。

VIS采用差异化代工模式，基于台积电技术授权，搭建GaN-on-Si和GaN-on-QST双线技术平台，产品电压覆盖15伏至1200伏区间，有效攻克超高压场景下的器件可靠性难题。
