据报道,三星计划于年内关停一座8英寸晶圆代工产线,将重心转向利润更为丰厚、用于生产先进芯片的12英寸晶圆代工产线。
消息人士透露,三星将于今年下半年关停其位于器兴园区的一座名为 S7 的8英寸晶圆厂。该园区共运营三座8英寸晶圆厂,分别为 S6、S7 和 S8。其中 S6 与 S8 将继续维持运营。关停 S7 产线意味着,三星8英寸晶圆的月产能将从 25 万片降至 20 万片以下。据悉,S7 的月产能为 5 万片。目前,该产线的客户订单已开始向其他晶圆厂转移。三星对于 S7 关停后所闲置的厂房空间如何规划,目前尚不明确。
消息人士表示,三星旗下8英寸晶圆厂当前的开工率约为 70%。
三星目前已将 CMOS 图像传感器、显示驱动芯片等主力产品的生产重心,大多转移至 12 英寸晶圆厂。这直接导致8英寸晶圆厂的开工率下滑。三星的研发人员也将精力集中在 12 英寸晶圆厂的相关业务上,继续维持8英寸晶圆厂的运营成本正日益高昂。
消息人士称,三星晶圆代工部门的客户数量少于竞争对手,量产芯片的品类也相对有限。因此,在开工率偏低的情况下,公司很可能判定无需继续维持三座8英寸晶圆厂的运营。

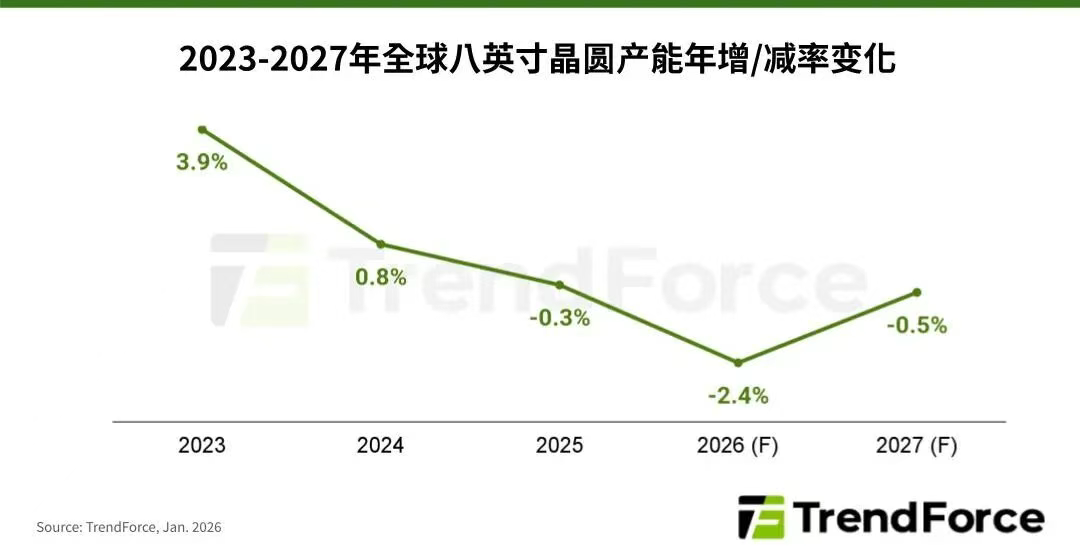

据TrendForce预计,2025年全球八英寸产能将因此年减约0.3%,正式进入负成长局面。2026年尽管中芯国际、世界先进等计划小幅扩产,仍不及两大厂减产幅度,预估产能年减程度将扩大至2.4%。

尽管供应有所减少,8英寸晶圆的市场需求却依旧旺盛。面向AI服务器的电源管理芯片需求激增,使得8英寸晶圆厂的开工率保持稳定。TrendForce表示,去年全球8英寸晶圆厂的平均开工率在75%至80%之间,而今年这一数字将攀升至85%至90%。部分晶圆厂看好2026年八英寸产能将转为吃紧,已通知客户将调涨代工价格5-20%不等。与2025年仅针对部分旧制程或技术平台客户补涨不同,此次为不分客户、不分制程平台的全面调价。
值得一提的是,台积电已于2025年正式开始逐步减少8英寸产能,目标于2027年部分厂区全面停产。
三星缩减8英寸晶圆产能的举措,或许将使得韩国本土公司DB HiTek半导体公司从中受益。当前,DB HiTek的晶圆厂处于满负荷运营状态,订单排期已排至饱和,甚至无法承接新订单。该公司专攻BCD工艺等模拟制程,能够小批量生产电源管理芯片、显示驱动芯片等多种产品。若三星与台积电削减8英寸晶圆产能,二者的客户订单很可能会流向 DB HiTek。在8英寸晶圆代工领域,DB HiTek的竞争对手包括世界先进、联电、中芯国际以及Tower半导体。
