纳米尺度开关机制，揭开铁电存储器数据存储原理

向存储器写入信息时，纳米尺度下会发生什么？韩国科学技术院（KAIST）的研究人员发现，在一种具备应用潜力的铁电材料中，带有新极化方向的微小区域会不断生成，同时已经形成的区域持续扩张。研究团队将这些纳米尺度变化与电学测量结果相关联，搭建出可以同时描述这两种过程的模型，为设计速度更快、稳定性更高的存储器奠定基础。

由材料科学与工程系Seungbum Hong教授带领的KAIST研究团队，探明了信息在氧化铪锆（HZO）材料中的记录机制。HZO是下一代存储器的潜力材料。该研究由KAIST电气工程学院Byung Jin Cho教授团队，以及德国NaMLab / 德累斯顿工业大学的研究人员共同完成，成果发表于《Nano Letters》，论文标题为《Nucleation-to-Propagation Switching Modes in Ferroelectric Hf₀.₅Zr₀.₅O₂ Capacitors》。

研究团队的研究对象为铁电材料。撤去外加电压后，铁电材料仍可维持自身电极化状态。翻转极化方向，材料就能以0和1的形式存储信息。材料内部正负电荷沿特定方向排列形成的电学状态，就称为极化。

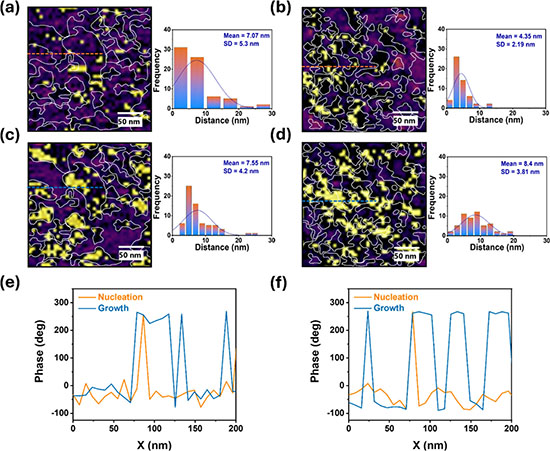

铁电畴的扩展方式受底部电极影响 铁电畴的扩展方式受底部电极影响。

HZO由半导体制造广泛使用的氧化铪与氧化锆组合而成。它可以兼容现有半导体制造工艺，非常适合制作断电仍可保存数据的非易失性存储器。

给铁电材料施加电压时，被称为电畴的微小区域会发生变化，每个电畴都拥有统一的极化方向。新电畴生成，原有电畴向周边区域扩张，整体极化方向随之反转，完成信息写入。

以往研究人员描述这种翻转行为时，所用模型要么侧重成核（新电畴的生成），要么侧重生长（已有电畴的扩张）。但在HZO这类氧化铪基薄膜中，翻转现象发生在大量纳米级晶粒内部。成核与生长过程会和晶界以及其他结构特征相互作用，只单独侧重其中一种过程的模型，很难完整还原观测到的现象。

研究人员采用高分辨率压电力显微镜（PFM），直接观测外加电压提升时纳米级电畴（1纳米等于十亿分之一米）的变化过程，并将观测结果和完整器件的电学翻转特性做对比。

综合实验结果显示：新电畴持续生成，同时原有电畴不断扩张。也就是说，信息写入由两个同步发生的过程共同完成：新的相变区域不断产生，已经启动的相变持续向外扩散。

为描述该现象，团队提出同步成核与生长（SNG）模型。该模型同时兼顾新电畴的持续生成，以及已有电畴的累积扩张，把两个过程整合到同一套理论框架内。

团队还把显微镜下观测到的纳米尺度变化，直接和真实存储器件的电学特性建立关联。这不仅能够解释存储器的翻转速度，还可以说明信息写入的起始位置与扩散方式。

该研究成果也可用于提升下一代存储器性能。科研人员掌握电畴生成和扩散机制后，就能调整材料结构或者制造工艺，实现更快速、更均匀的信息写入。

借助这套认知，研究人员可以调整材料结构与制备条件，加快翻转速度并提升均匀性，改善存储器性能。该发现还有望指导研发可靠性更高、功耗更低的非易失性存储器，以及面向AI的神经形态器件。神经形态器件模仿大脑信息处理与存储机制，在低功耗AI硬件领域具备应用潜力。

Hong教授表示：“在断电也能保留电学状态的铁电材料中写入信息时，多个点位会同时出现微小变化，已经产生的变化还会向周边区域扩散。这项研究揭示了这两种过程如何协同完成信息写入，为设计速度更快、可靠性更强的下一代存储器提供新依据。”
