给AI芯片“退烧”，用于RRAM存算一体芯片的热管理方案

研究意义

人工智能的快速发展对芯片算力提出了更高的要求。基于冯·诺依曼架构的硬件由于存储与计算分离，数据搬运造成显著的时间与能量开销，限制了硬件算力的发展。存算一体技术通过融合存储与计算功能，实现了能效的突破性提升。然而，这项新型技术在热管理方面遇到一些挑战。局部热点突出，形成高温区，威胁芯片可靠性；RRAM电导值随温度漂移，计算精度热敏感，直接影响AI推理准确性；计算过程中，参数映射在特定物理位置，数据空间存在耦合特点，传统动态热管理方法失效。这些独特挑战使得现有热管理方案无法适用，亟需针对存算一体芯片特点构建全新的热管理技术体系。

本文工作

为解决RRAM存算一体芯片面临的局部热点突出、精度热敏感及数据-空间耦合的挑战，本文提出了一套热管理框架，通过静动态结合的全新方案，在控制温度的同时保障计算性能，主要包括以下三个创新：1、提出用于RRAM存算一体芯片的热管理框架，覆盖芯片设计、参数部署与运行三个阶段。在设计阶段，基于2022年发表于IEDM文章中的成果，预测并校正温度变化引起的计算误差，将温度升高引起的推理精度损失降低，提升RRAM芯片的热鲁棒性。2、在参数部署阶段，提出了延时-热协同优化（LTCO）策略。针对存算一体芯片数据-空间耦合特性，利用遗传算法对神经网络参数映射方案进行热与延时协同优化。经评估，该方案在不增加计算延时的前提下，将芯片热点温度与温度分布均匀性有效优化，瓦解了局部热点。3、在运行阶段，提出了动态热管理（DTM）技术。利用RRAM的非易失特性，通过智能调节计算批次间的空闲时间动态管理功耗，在芯片过热时插入“休息间隔”以实现降温，解决了固定映射下的动态热管理难题。

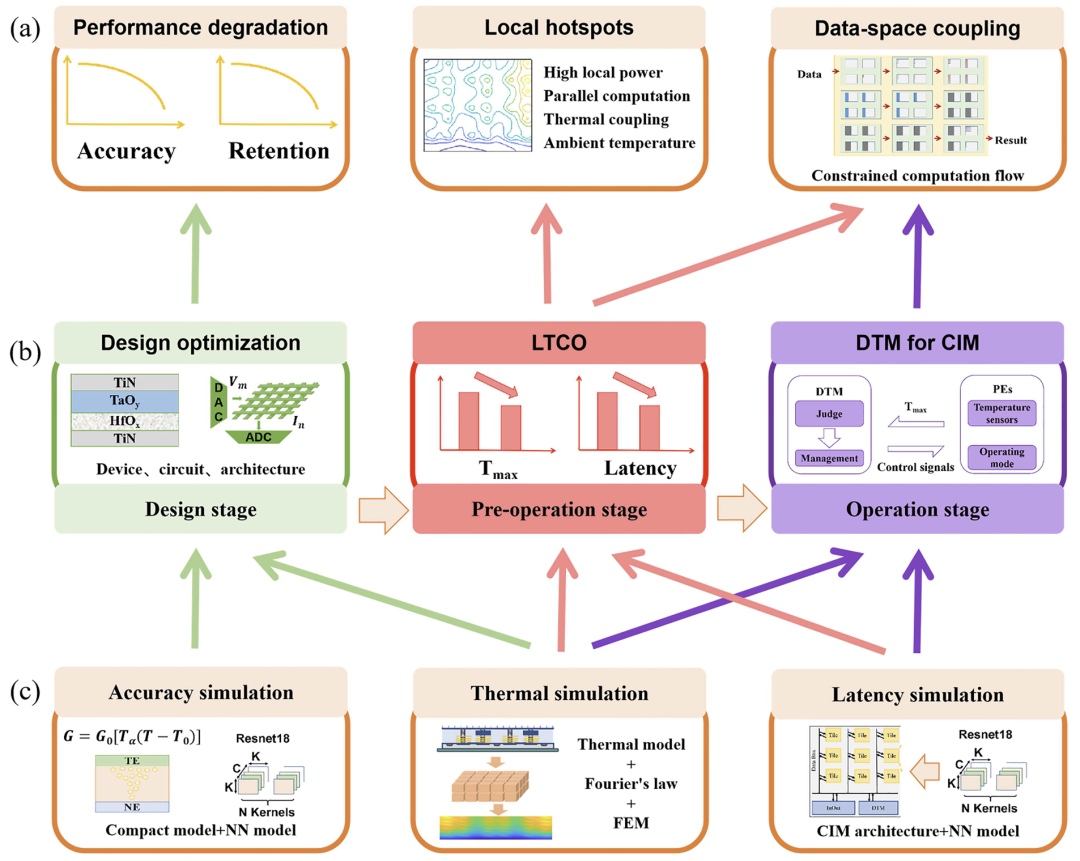

图1 用于RRAM存算一体芯片的覆盖芯片设计、参数部署与运行三个阶段的热管理框架

实验结果

实验表明，本文提出的热管理方案成效显著。静态热管理方案，在参数部署阶段采用LTCO策略，使芯片温度分布优化后（图2（b））相比于优化前（图2（a）），在保障延时不增加的基础上，实现热点温度降低6.5°C，温度均匀性优化5.3°C。芯片运行阶段，当触发动态热管理时，DTM方案相比传统ADC调节功耗的方法，任务吞吐量提升超过59%；LTCO与DTM联合方案，比单一DTM方案可将任务吞吐量进一步提升超10%，如图3所示。

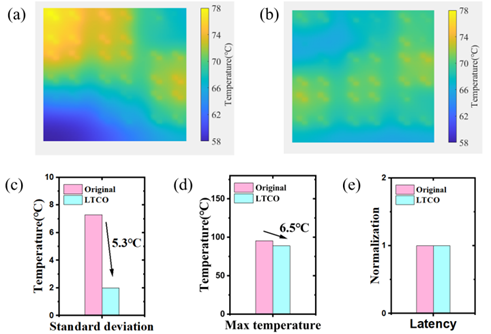

图2 静态热管理方案（LTCO）的效果

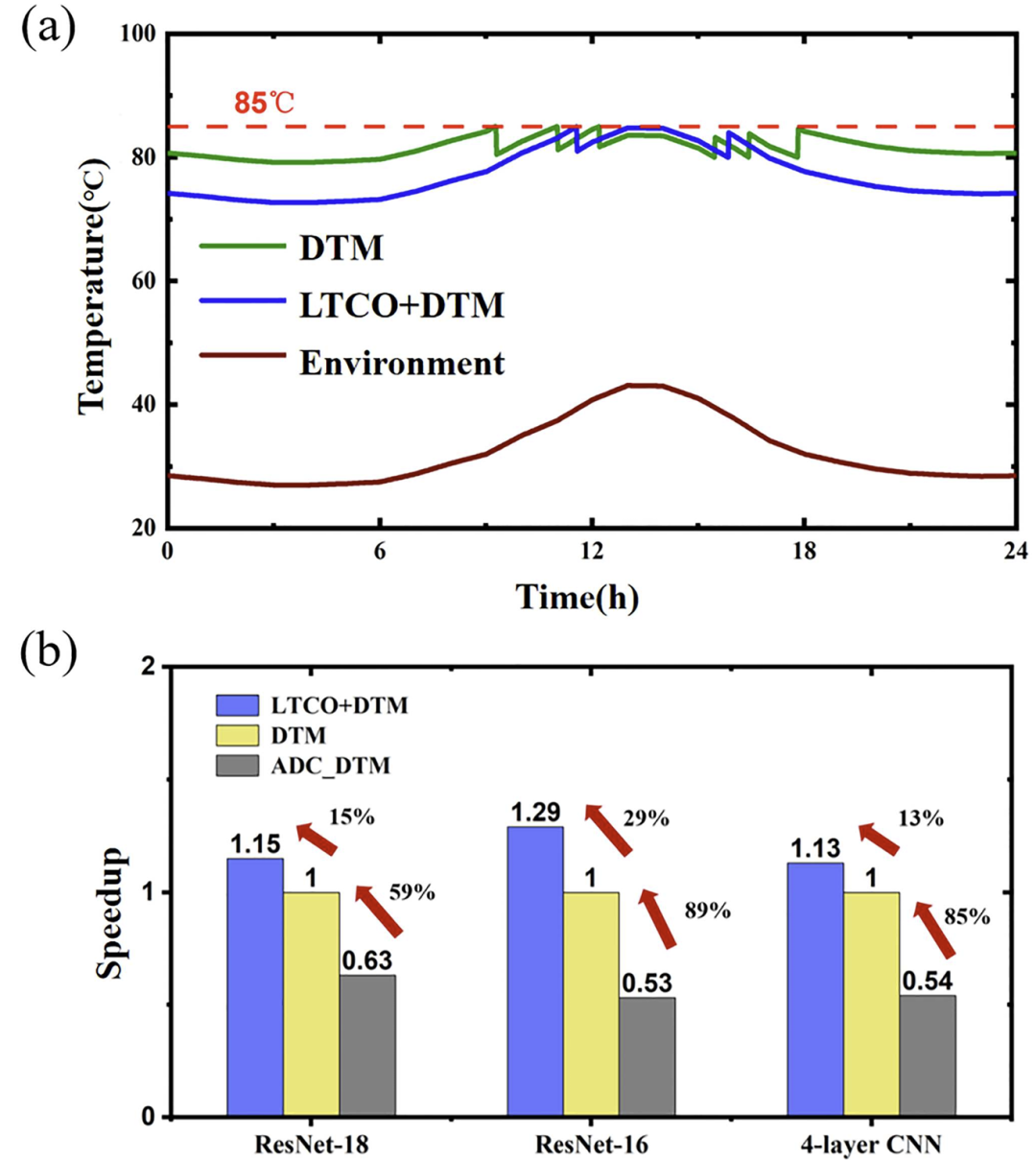

图3 动态热管理方案（DTM）的效果
