芯片上的电泵浦超亮纠缠光子

来源:交叉科学部发布时间:2025-12-23 16:21
量子
技术进展
生成海报
该纠缠源在多个波长信道下均表现出保真度大于96%的贝尔态特性,并具备宽带复用能力,器件尺寸仅为15 mm×20 mm。

中国科学技术大学潘建伟教授、张强教授及其合作者,通过混合集成分布式反馈激光器与薄膜铌酸锂光子芯片,成功实现了电泵浦、片上集成的高亮度偏振纠缠源,向集成化量子信息处理迈出重要一步。相关成果以“芯片上的电泵浦超亮纠缠光子(Electrically Pumped Ultrabright Entangled Photons on Chip)”为题,发表在《物理评论快报》(Physical Review Letters)。

纠缠量子光源是量子信息科学的核心资源之一,广泛应用于量子通信、量子计算和量子精密测量等领域。传统纠缠光子源主要基于块状非线性晶体或波导,通常需要外加独立激光器来实现光泵浦,这极大限制了纠缠源的集成度和可扩展性。相对于光泵浦,电泵浦方案则通过片上直接注入电流实现非线性参量过程,避免了外置激光器的使用,从而提升纠缠源的集成度和扩展性。近年来,尽管集成光子平台如硅、氮化硅、铌酸锂等发展迅速,但同时实现高亮度、高集成度的电泵浦纠缠光子源仍面临挑战。

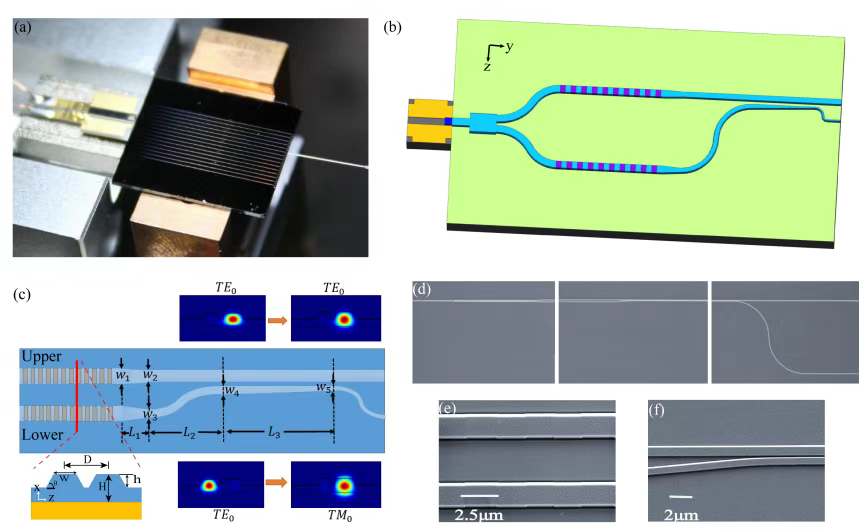

(a) 电泵浦偏振纠缠光子源实物图;(b) 混合集成示意图;(c) 波导结构与光场模式分布;(d) 薄膜铌酸锂芯片扫描电镜图;(e) 双通道PPLN波导电镜图;(f) 偏振旋转合束器电镜图

研究团队创新性地采用分布式反馈(DFB)激光器与薄膜铌酸锂(TFLN)光子芯片混合集成的方案,利用半导体所牛智川研究员团队开发的780 nm波段DFB激光器,结合济南量子技术研究院的集成化双通道参量下转换TFLN光子芯片,最终实现了高效的自发参量下转换以及片上偏振纠缠态制备。

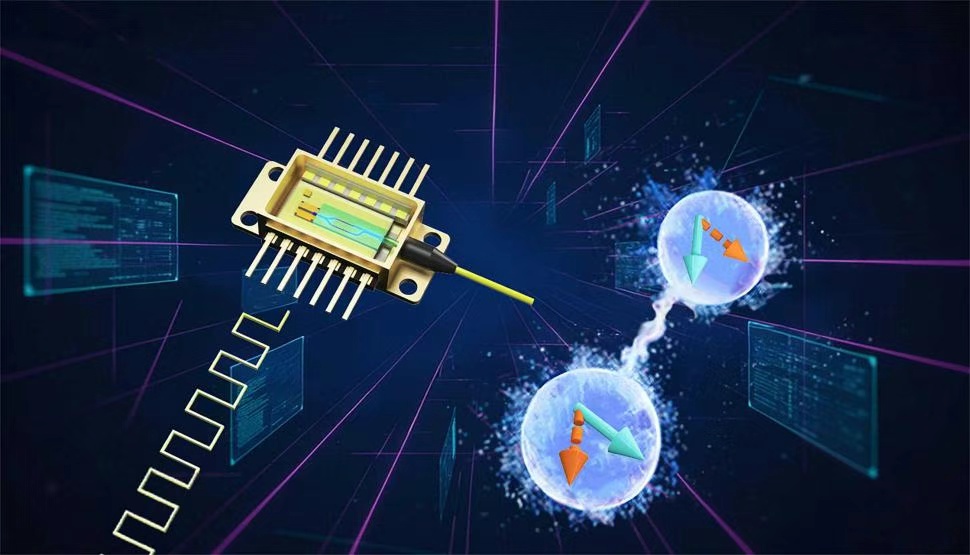

电泵浦偏振纠缠光子源封装示意图

其中,TFLN光子芯片集成了多模干涉分束器、双通道周期性极化铌酸锂波导以及偏振旋转合束器。通过直流或脉冲电信号泵浦,团队在室温下实现了超高亮度的偏振纠缠光子对产生,亮度达到4.5×10¹⁰ Hz/mW,带宽达到73 nm,该亮度较此前基于氮化硅平台的电泵浦纠缠源提升了6个数量级,带宽提升了1个数量级。

实验结果表明,该纠缠源在多个波长信道下均表现出保真度大于96%的贝尔态特性,并具备宽带复用能力,器件尺寸仅为15 mm×20 mm,展现出优异的集成度。该器件适用于波分复用的光纤网络量子密钥分发、基于卫星的星地量子通信,以及基于纠缠的量子精密测量等应用场景。
