一颗4.35美元的IGBT模块，如何吃下空调、热泵和白电市场？

你家里的空调、热泵、洗衣机，甚至电磁炉，内部都藏着一颗不太被关注的芯片——IGBT功率模块。它不负责计算，也不处理数据，只做一件事：把电能精准地转换成电机需要的频率和电压。变频家电之所以能“变频”，靠的就是它。

过去，这类模块体积偏大、散热依赖底部，设计工程师往往要在PCB布局和散热结构上反复妥协。近日，意法半导体（ST）发布了一款新的SLLIMM Compact系列智能功率模块，把这个问题往前推了一步。

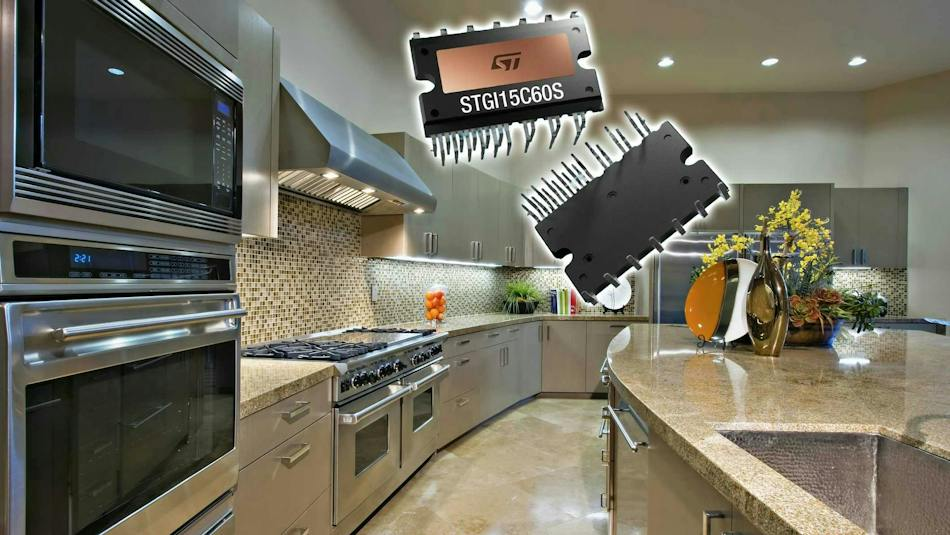

这颗模块首款型号为STGI15C60S，在仅18.8mm×32.8mm的纤薄封装内集成了完整的600V、20A三相IGBT逆变桥，封装面积比同级别现有DBC封装IGBT IPM缩小30%以上，千片起订单价4.35美元，目前已进入量产阶段。

这不是一次简单的“变小”，它背后反映的是家电功率器件正在经历的两条主线：体积与散热的重新平衡、能效标准的持续收紧。

家电用IPM和工业、车规产品有一个本质区别：它对成本的敏感度极高，同时对空间的要求又极为苛刻。

空调外机的电控板、洗衣机的驱动模块、热泵的变频控制器，这些位置的PCB面积往往被压缩到极限。每省下几平方毫米，都意味着更灵活的布板空间、更低的壳体成本，或者给其他功能留出余地。

SLLIMM（全称Small Low-loss Intelligent Molded Module，低损耗智能模压小模块）是意法半导体面向电机驱动市场打造的智能功率模块（IPM）产品线。此次推出的SLLIMM Compact系列，核心关键词就是“紧凑”。意法半导体这款模块可以把面积缩减30%以上，直接回应的是家电厂商“在有限空间里塞进更多功能”的现实需求。

除了体积变小，另一个关键变化便是散热路径。传统IPM多采用底部散热，热量通过PCB传导到散热器，路径长、热阻大。而SLLIMM Compact采用的是顶部冷却，热量直接从模块顶面导出，热阻更低，在最高20kHz的硬开关拓扑下依然能保持可靠性。对于空调压缩机、热泵这类需要长时间连续运行的负载来说，散热路径的优化比单纯提高电流能力更有实际意

根据官网资料，STGI15C60S采用CDIPB-26L双列直插封装，基于直接键合铜（DBC）基板，内部集成了6颗IGBT+6颗续流二极管，内置了2颗专用控制IC，分别驱动高侧和低侧IGBT，以及自举二极管和保护电路。IGBT本身采用沟槽栅和高抗短路技术，搭配快速软恢复续流二极管，在低饱和压降和稳定动态性能之间做了平衡。这些集成度意味着，家电厂商拿到的不是一颗需要自己搭建外围电路的裸芯片，而是一个可以直接嵌入电控板的完整功率级。

对于家电厂商的硬件工程师而言，这意味着一块PCB上原本需要由分立IGBT、栅极驱动芯片、自举二极管、NTC温度传感器和若干保护元件拼凑出来的三相逆变级，如今可以用一颗模块直接替代。从“板级设计”到“模块级设计”，不仅节省了PCB面积，也缩短了从方案选型到量产调试的周期。

根据IIM信息数据，2026年全球智能功率模块市场规模预计突破92.4亿美元，其中白色家电贡献了18.3%的需求份额。驱动这一轮市场增长的核心动力，并非家电整体出货量的爆发，而是全球范围内能效标准的持续加码，让IPM彻底从过去的“可选项”变成了满足合规要求的“必选项”。

日本修订后的TOP Runner标准和欧盟ErP指令落地后，当地变频空调和洗衣机中的IPM替换率较2020年提升了22个百分点。国内家电能效新规同样形成了明确的倒逼效应，厂商不得不从传统的分立IGBT方案，转向集成度更高、损耗更低的智能功率模块。目前，头部厂商已经把IPM的开关损耗降到上一代产品的62%，系统级能效比突破98.5%，完全能够支撑新国标下的1级能效产品设计要求。

过去空调压缩机、风机、洗衣机滚筒电机这些场景，不少厂商为了控制成本会选择分立IGBT方案，依靠自行调试驱动电路来满足基础运行需求。但这类方案不仅PCB占用面积更大，整体BOM器件数量多出30%，开发周期还要多花2-3周，在能效指标逼近新国标红线时，很难再通过优化挖潜达到1级能效的门槛。而IPM将栅极驱动IC、功率开关、保护电路和自举二极管高度集成，不仅能让整机待机功耗大幅降低，还能通过内置的死区时间自适应功能，有效削弱电机换向时的电流纹波，进一步降低整机运行噪音。

就在行业全力冲刺小型化、高能效设计的节点，意法半导体此次推出的全新模块，恰好精准命中了当前家电厂商的核心痛点，为行业带来了更高效能、更低成本且易于集成的智能化升级方案。除了上述提到的“紧凑”和“散热”，该模块还兼顾低饱和压降和稳定动态性能，进一步把模块运行损耗压到更低水平，帮助整机轻松突破98.5%的系统能效门槛。同时，还自带欠压锁定、智能关断、内置温度传感器等全套安全保护机制，全电隔离封装的隔离耐压达到2000Vrms/min，可以大幅降低家电厂商外围保护电路的设计工作量，缩短整机开发周期。

从应用来看，SLLIMM Compact系列除了空调之外，还面向烘干机、多功能食物料理机与搅拌机、有线和无线吸尘器、洗衣机等家电品类，以及工业驱动器等场景。无论是家用变频空调的压缩机驱动、风冷冰箱的风机调速、滚筒洗衣机的主电机控制，还是工业领域的小型变频水泵、通风系统风机及小功率伺服驱动器，都能从这款模块的特性中获得明确收益。

在家电场景下，20kHz的开关频率可以让电机驱动的载波频率彻底跳出20kHz以下的人耳敏感区间，从根源上消除传统变频家电常见的低频电流音，大幅提升用户使用体验；在工业场景中，更高的开关频率则能帮助工程师进一步缩小外围滤波元件的体积，让整机控制柜的紧凑度得到显著提升。

据悉，意法半导体计划随后推出5A、10A及30A等不同电流规格的版本，以覆盖更广泛的电机功率范围，从几十瓦的小型家电风机到几千瓦的工业水泵，都能找到对应的适配型号。未来，该系列还将引入反向导通IGBT技术，进一步整合反向导电能力，优化芯片面积与寄生参数，在不牺牲动态性能的前提下进一步压缩模块体积，为下一代高效能电机驱动系统提供更强大的核心动力。

随着全球对节能减排要求的不断提高，功率密度的提升已经成为功率半导体行业的核心竞争维度，单纯依靠器件性能优化的传统迭代路径，已经很难满足终端厂商日益严苛的整机设计要求。意法半导体此次推出的SLLIMM Compact系列模块，不仅是一次封装与性能层面的技术迭代，更是对全球绿色智造趋势的有力回应——它跳出了过去仅在芯片层面做优化的思路，通过封装结构创新、功能集成度升级，直接为终端厂商提供了一套“即插即用”的高能效小型化方案。

对于正在寻求小型化、高效率解决方案的开发者和制造厂商来说，这款新品不仅能帮助他们快速满足最新的全球能效标准要求，还能在整机BOM成本、研发周期、长期运行可靠性等多个维度获得综合收益，是当前IPM赛道中一个值得关注的选项。
