基于CFET器件路线图迭代：新型集成模块与标准单元结构

半导体行业正经历重大架构变革，在3nm及更先进逻辑节点中，环绕栅（GAA）纳米片晶体管正在取代FinFET。GAA纳米片晶体管技术可一直延伸至A10逻辑代，能够实现5.5轨（T）标准单元，轨是衡量标准单元高度的指标。

受AI革命驱动，应用需求日趋多元，A7节点的技术方案也越来越丰富。根据imec最新路线图，其中一种思路是基于imec的CMOS 2.0缩放范式进行系统设计。CMOS 2.0将片上系统（SoC）拆分为多个异构功能层，每一层选用最适配的工艺进行优化，并通过3D互连技术重新互联。另一些场景下，GAA纳米片技术会被推向缩放极限，可采用正面或背面供电。行业也有可能转向互补场效应晶体管（CFET）器件架构。CFET将pMOS与nMOS晶体管上下堆叠，可把标准单元进一步缩小至3轨，从而将传统CMOS逻辑路线至少延伸到A3工艺节点。

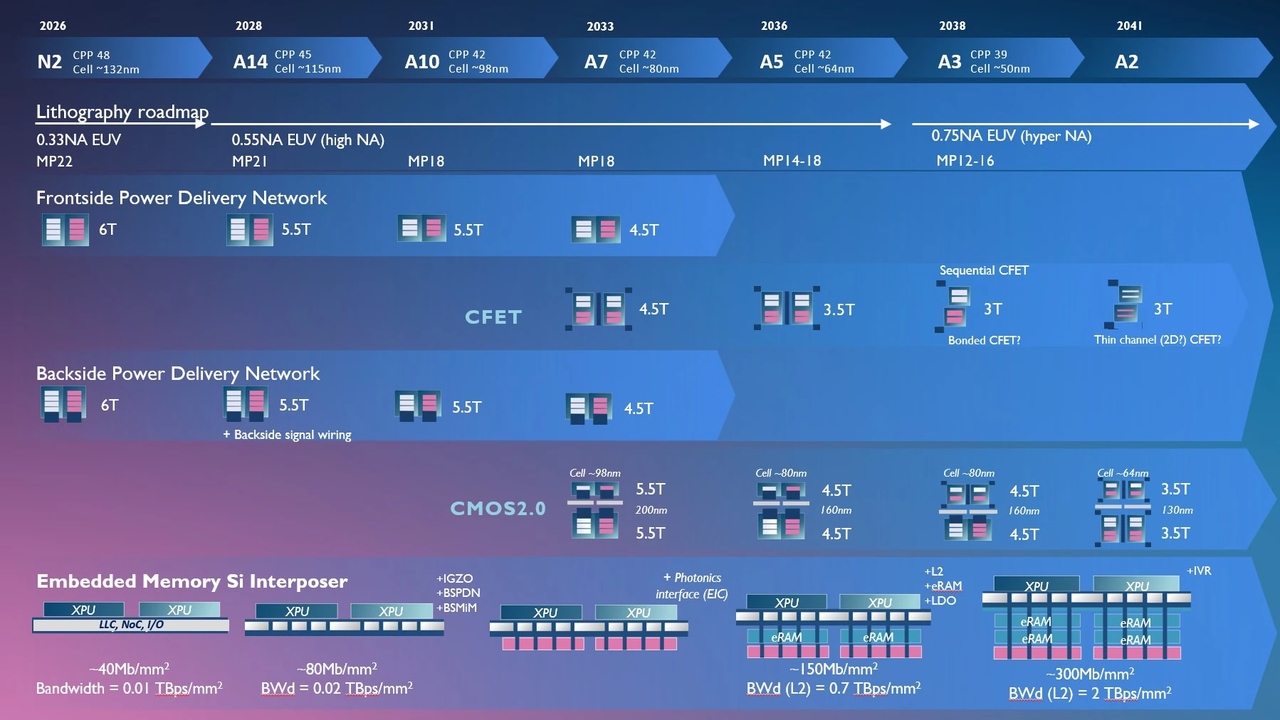

图1：imec逻辑技术路线图

imec及其产业合作伙伴正在推动基于CFET器件的量产落地。近年来，团队搭建了关键集成方案的技术基础，分为单片CFET（mCFET）与顺序CFET（sCFET）两大类。

两种方案都先垂直堆叠硅 / 硅锗层，再在其上制备nFET与pFET。mCFET采用共用上下栅极的垂直器件结构，整套图形化与加工工序一次性完成。在高深宽比器件结构周边与内部进行材料的图形化、沉积与选择性去除，需要投入大量模块开发工作。与之相反，sCFET使用独立掩膜，分别对上层器件与下层器件做图形化。相比mCFET，sCFET单步工艺更简单，但部分关键工序需要做两遍，分别用于上层和下层器件。sCFET还需要两次晶圆翻转，会造成晶圆形变，给上下层器件互连的精准对准带来挑战。在对准精度取得进一步突破前，业界普遍认为mCFET是最快实现产业化的方案。

CFET集成工艺的进展，同步搭配设计 - 工艺协同优化（DTCO）研究，从电路层面评估CFET器件架构。这类研究旨在找到具备可扩展性的标准单元结构与性能增强方案，在功耗、性能、面积与成本之间取得最优权衡。

sCFET全新架构：分栅器件架构放大CFET缩放潜力

早期DTCO研究已经验证CFET技术在后续逻辑节点中的缩放潜力，这是半导体行业采用新器件架构的前提。例如对于mCFET，imec此前确定双排（DR）CFET架构，是将mCFET集成进A7标准单元的最优方案。双排CFET标准单元包含两行堆叠器件，中间共用垂直信号通孔，单元边界设置电源墙（见图2）。后续团队解决了版图利用率低的问题，推出优化版双排CFET：半高双排（hDR）架构。在2025年IEDM会议上，团队引入混合沟道等额外缩放增强技术，支撑面向A3节点的激进面积缩减目标。

共栅与分栅器件：单器件架构同时实现两种方案的难题

mCFET的制备流程天然支持共栅器件：nFET与pFET的栅极在结构上相互连通。该方案适用于90%~95% 的基础逻辑门，例如实现非逻辑的反相器。但触发器、多路选择器等其他逻辑电路，需要独立控制nFET与pFET的金属栅极。一种解决思路是弃用堆叠CFET器件中的某一种极性（例如仅使用nFET，去掉pFET）。该方法虽然解决栅控问题，却无法充分发挥n/pFET堆叠带来的面积优势。

sCFET器件架构的上层、下层器件分开图形化，能更自然地实现分栅器件。但传统sCFET架构存在相反的问题：需要额外工艺模块，为需要共栅的电路实现栅极互连。

双翻转sCFET架构：兼顾两种模式，保持面积效率

在2026年VLSI会议上，imec提出双翻转sCFET架构，可同时支持分栅、共栅器件，且不会损失面积利用率。

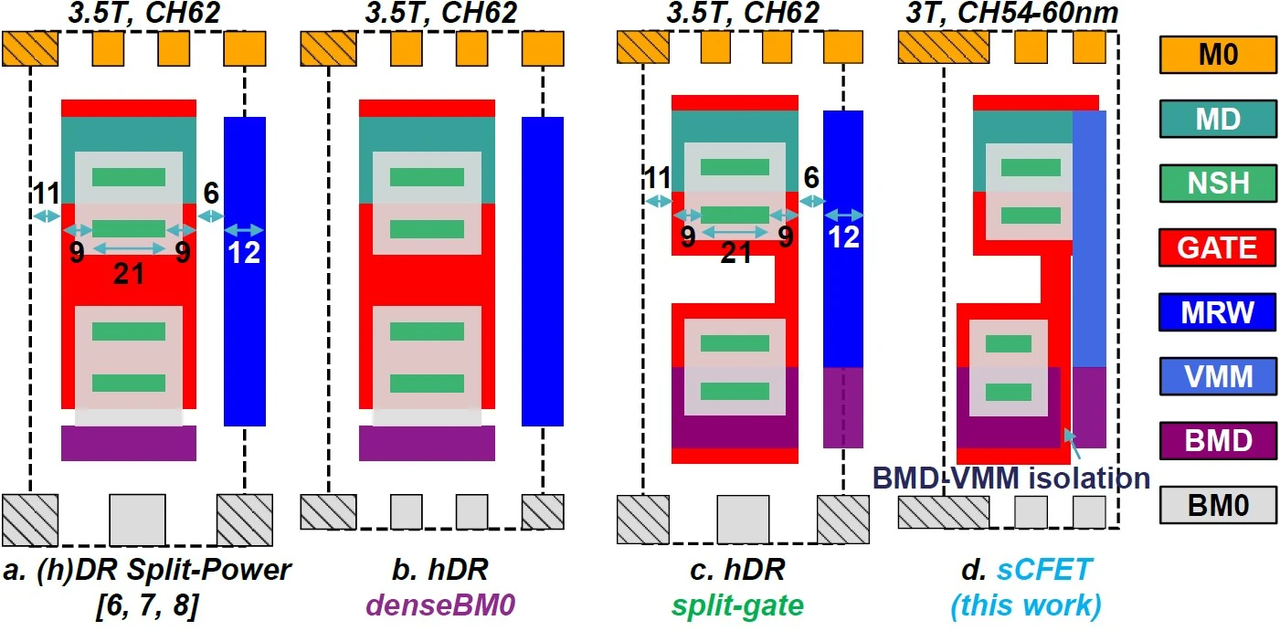

图2：截面示意图 (a) 双排mCFET（DR）；(b) 高密度背面金属0轨（BM0）的半高双排（hDR）；(c) 带分栅的hDR；(d) 带分栅与高密度BM0的sCFET（2026 VLSI发布）。 （CH = 标准单元高度；NSH = 纳米片沟道；MRW = 共用信号墙；VMM = 可绕过下层器件的通孔；MD = 金属 - 扩散层）

团队基于AND、OR、反相器等电路搭建多套CFET单元库，评估新架构在面积效率与布线能力上的表现。新双翻转sCFET架构整体单元库效率（h）高达98%，相比双排（DR）、半高双排（hDR）mCFET架构，版图面积利用率最优。搭配高密度背面金属0（BM0）布线后，该架构可实现3轨标准单元，满足imec最新技术路线中A3、A2逻辑节点的需求。

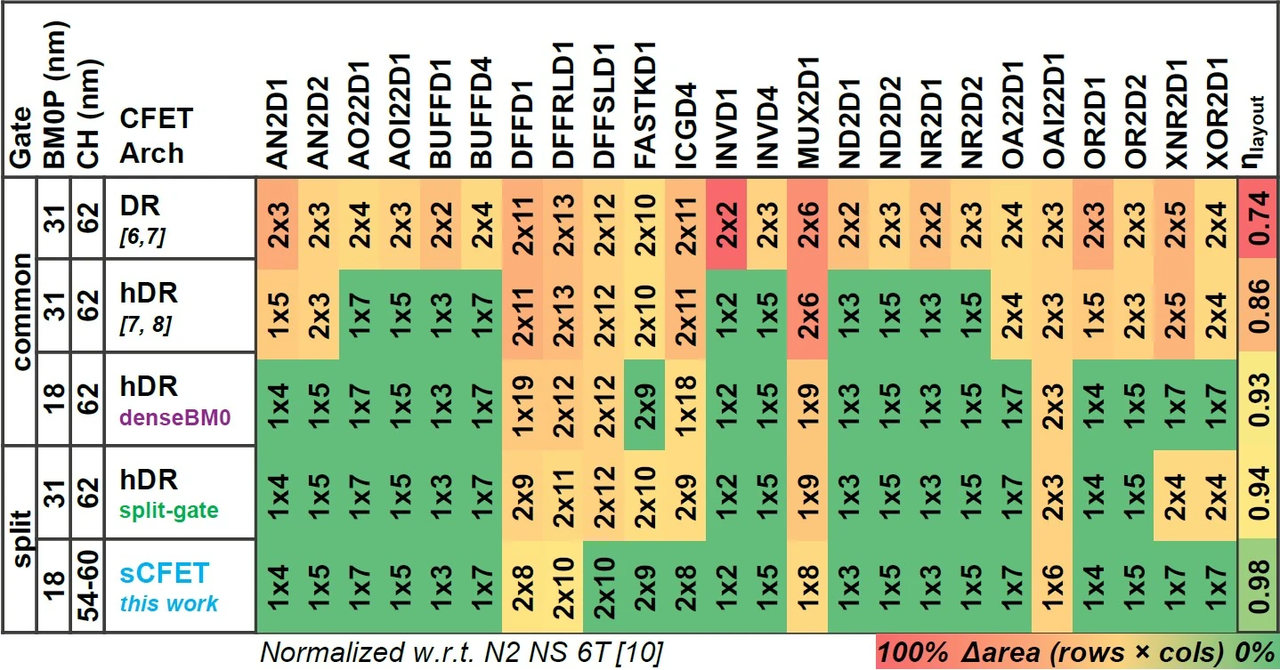

图3：不同CFET架构（双排DR、半高双排hDR、带高密度背面金属0布线hDR/dense BM0、双翻转sCFET）的CFET单元库面积拆解。sCFET大幅优化单元库，整体版图效率达到98%（2026 VLSI发布）。

双翻转sCFET工艺起始于键合堆叠结构，上层与下层器件之间内置介质隔离层eMDI。第一步从正面图形化上层器件，上栅在替换金属栅模块中完成部分制备。晶圆翻转并减薄后，从背面图形化下层器件。之后可按需制备上下栅之间的通孔，用于共栅场景。完成第二次晶圆翻转，再完成上下两层器件的全部加工。

还可引入混合沟道进一步释放缩放潜力，分别针对nFET与pFET做优化。例如上下层器件采用不同沟道取向，或是非对称纳米片宽度的CFET器件。这能够进一步优化功耗、性能、面积指标，提升设计灵活性。

5T+1 CFET SRAM存储单元：sCFET分栅架构延续SRAM缩放路线

静态随机存储器（SRAM）一直是片上高速缓存的主力，作为DRAM与XPU之间的高速存储接口。传统SRAM存储单元包含6颗晶体管：4个nFET与2个pFET（也可采用2个nFET、4个pFET）。其中2个nFET与2个pFET（图5、6中PUx、PDx）配对形成两个交叉耦合反相器，用于存储1比特数据。剩余nFET作为传输门（PG），连接位线（BL）与字线（WL），在读写过程中控制数据流。

SRAM密度危机：CFET能否破局？

和逻辑器件一样，SRAM存储密度提升依赖存储单元尺寸微缩与器件架构创新。但自7nm节点起，SRAM单元缩放速度落后于逻辑CMOS器件。这种缩放能力的失衡给芯片设计者带来巨大挑战。即便换成基于GAA纳米片的6T SRAM单元，也无法实现预期的功耗、性能与面积收益。基于CFET的6T SRAM有望初步缓解该困境，将部分nFET与pFET（PUx、PDx）堆叠，能够显著提升SRAM单元密度。

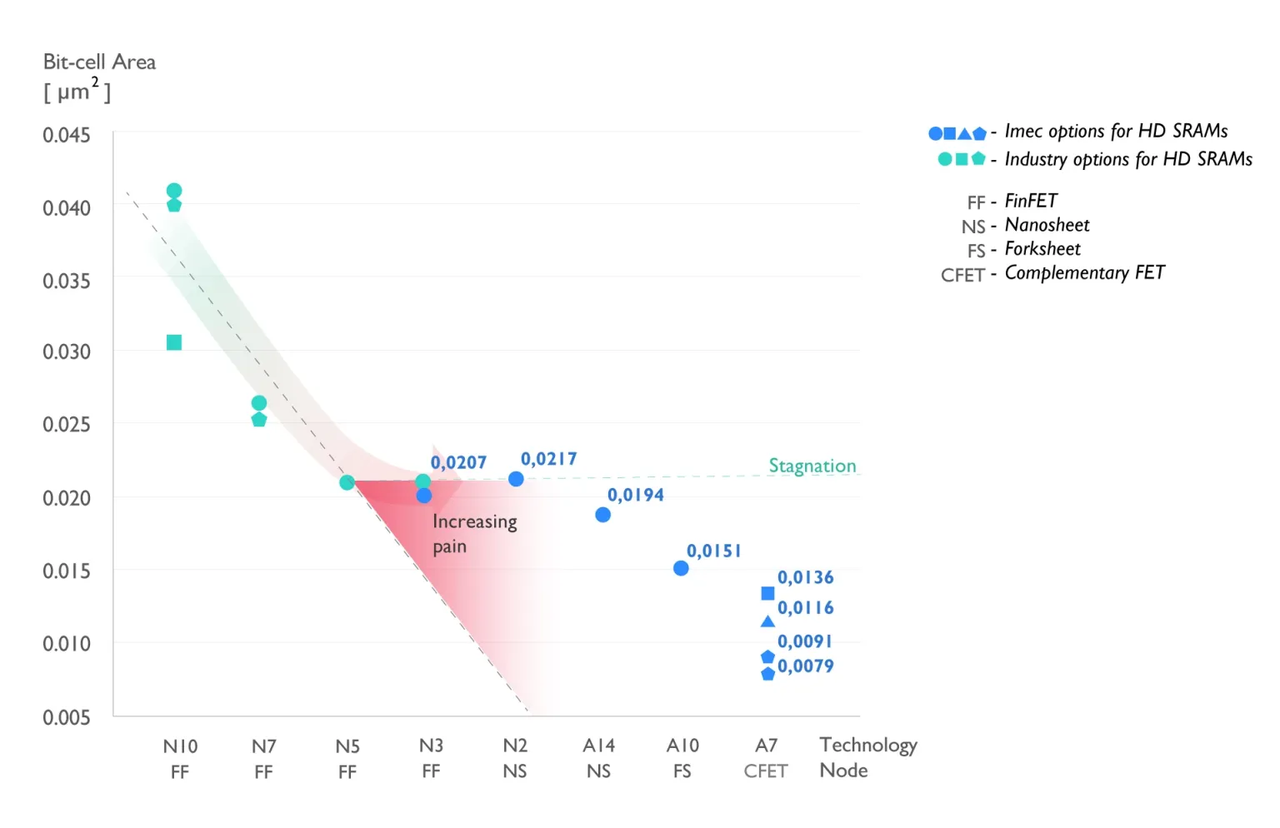

图4：SRAM密度危机。蓝色标记为imec高密度SRAM方案，包含单排、双排、优化双排以及全新5T+1架构（2026 VLSI发布）。

但即便进入CFET SRAM时代，面积缩减依然面临瓶颈：6T SRAM单元无法和CFET架构高效匹配。两个反相器可以采用n/p堆叠器件架构（PUx、PDx），但作为一对传输门（PG）的两个nFET，会造成CFET堆叠结构中上方两颗p型晶体管闲置。结果就是CFET原生的垂直密度优势，无法完整转化为6T SRAM单元的面积缩减。业界研究过仅含单个传输门的5T SRAM单元作为面积优化方案，但写入能力与噪声问题限制其落地。

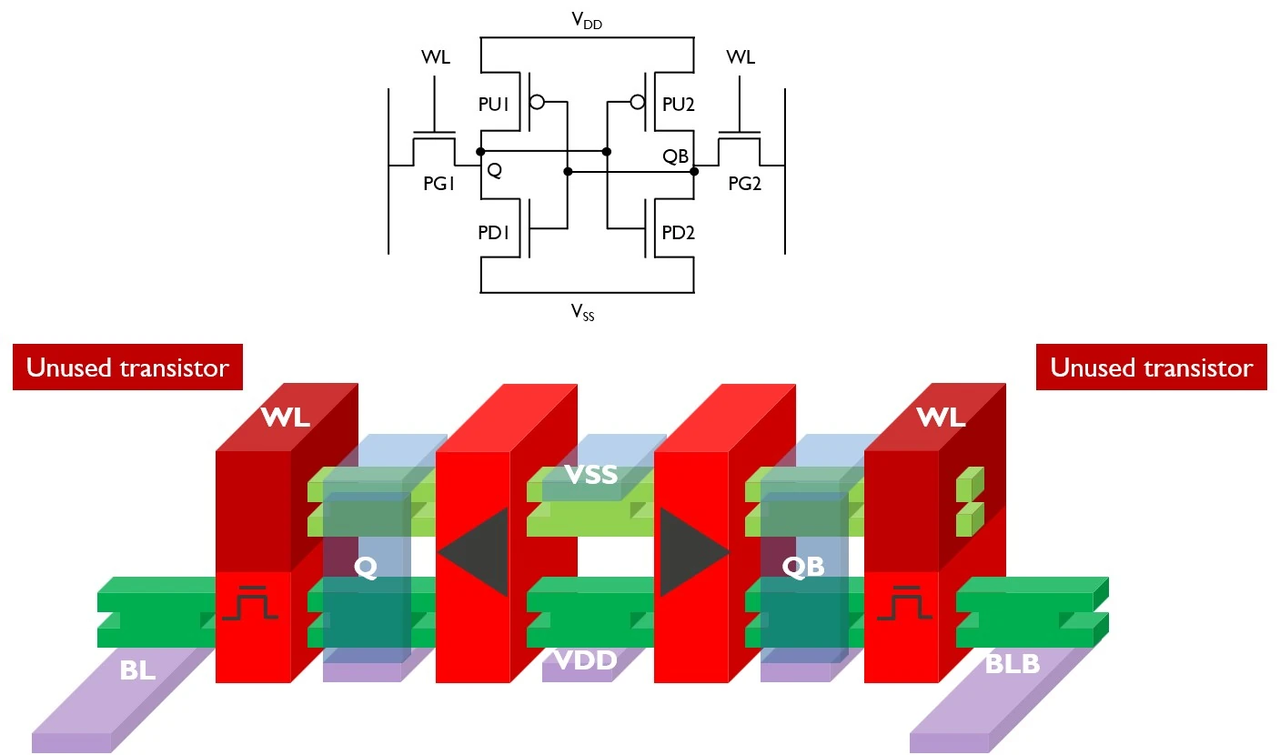

图5：传统6T SRAM原理图，难以适配CFET架构（2026 VLSI发布）。 （WL = 字线；BL、BLB = 位线；PUx、PDx构成交叉耦合反相器，存储1比特；VSS、VDD为电源轨）

极具潜力的5T+1 CFET SRAM架构：依托sCFET分栅器件实现

imec全新sCFET分栅器件架构，为SRAM密度持续微缩打开空间，相关成果在2026 VLSI发布。在创新5T+1架构中，两个独立传输门晶体管（PG）替换为一颗由nFET与pFET配对构成的CFET传输门（TG）。该传输门需要独立控制n栅与p栅，可通过imec全新sCFET分栅器件实现。由此能够实现类似5T结构的SRAM单元（带sCFET传输门的单端SRAM单元），保持5T单元的面积。相比传统5T方案，采用传输门作为访问器件还提升了写入能力。

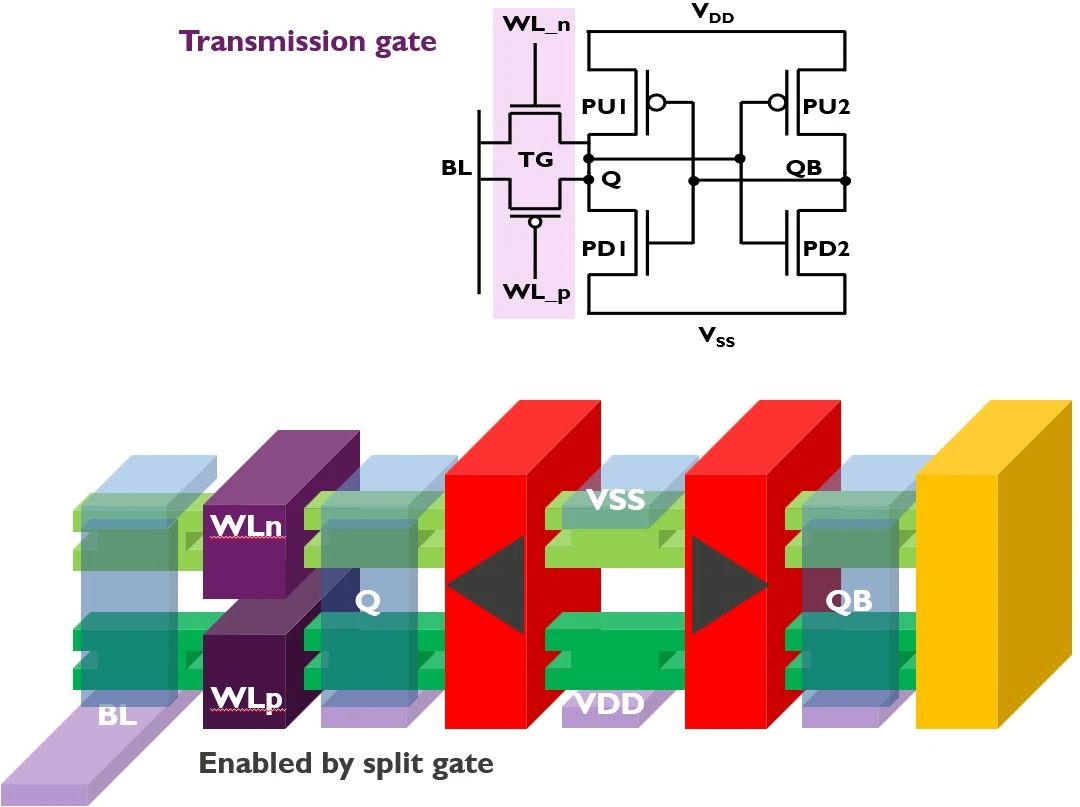

图6：带传输门的5T+1 CFET SRAM原理图（2026 VLSI发布）。 （BL = 位线；WLn、WLp分别连接传输门TG中nFET、pFET的字线；VSS、VDD为电源轨）

通过在存储阵列层面优化版图与布线能力，可进一步改善SRAM工作性能。imec DTCO研究显示，采用这套创新5T+1结构，存储单元面积相比传统6T CFET SRAM缩小12.5%，写入速度提升7%~15%。5T+1 CFET SRAM单元因此具备很大吸引力，可将SRAM缩放路线延续至A7及以后节点。

不止标准单元：提升BEOL布线能力，支撑CFET缩放路线

在多项DTCO研究中，imec借助创新标准单元结构与缩放增强技术，证明CFET器件架构可在后续逻辑节点持续微缩。但imec在2026 VLSI上发布的一项新DTCO研究指出：迈入埃米时代后，标准单元层面的面积优势，很容易被后端金属互连（BEOL）的缩放问题抵消。简单来说，各个CFET标准单元之间的互连布线会越来越困难。

理想等比例缩放场景下，所有参数同步缩小，各节点布线能力保持不变。但从2nm节点开始，接触多晶硅节距（CPP，由栅长与源漏接触长度共同决定）、金属1节距等基础规则的缩放放缓，造成晶圆正面布线拥塞，影响性能、功耗与面积。同时，激进的标准单元缩小，会降低输入输出引脚的可访问性。

提高齿轮比：面向CFET埃米节点，优化BEOL布线能力

好在有多种手段改善BEOL布线能力，其中之一是提升齿轮比（gear ratio），即CPP与金属1节距的比值。2nm处理器设计中，齿轮比通常约1:1。imec在2026 VLSI上通过DTCO研究证明，将A7 CFET设计的齿轮比提升至2:1，可在不牺牲功耗与性能的前提下，同时改善引脚可访问性与面积利用率。实际落地中，这会推动M1金属采用更小节距，需要高NA EUV单重曝光等更先进光刻方案来制造。

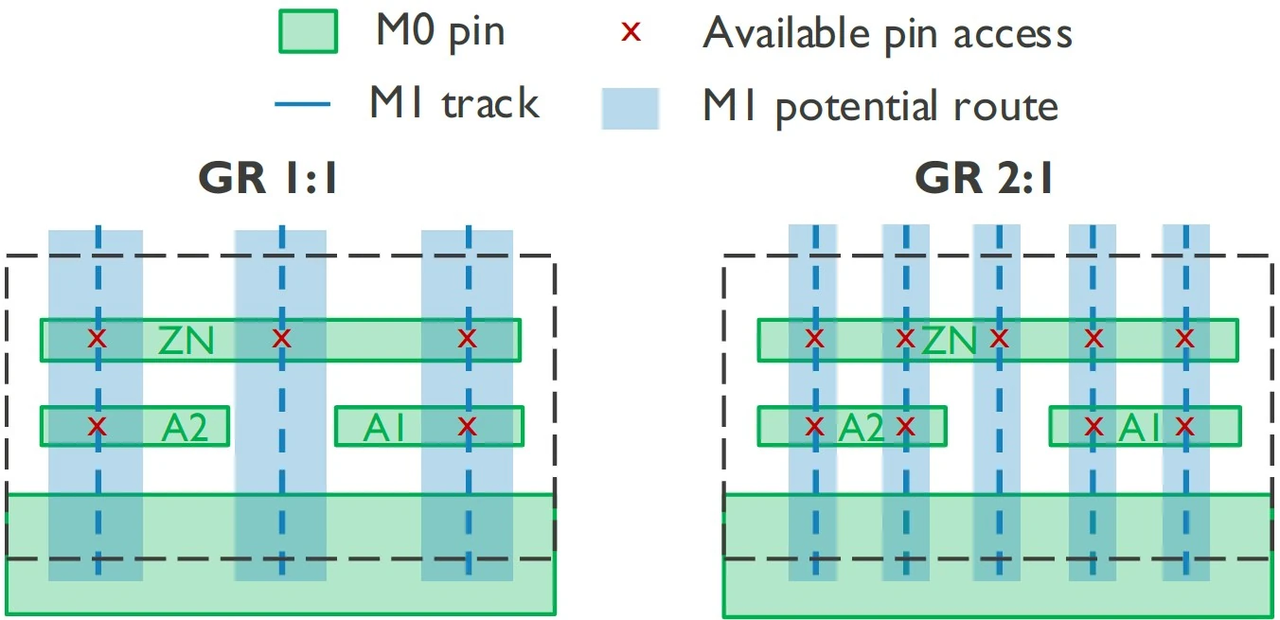

图7：A7节点ND2D1单元M1布线示意图，对比齿轮比GR=1:1与GR=2:1，GR=2:1下引脚可访问性得到改善（2026 VLSI发布）。
